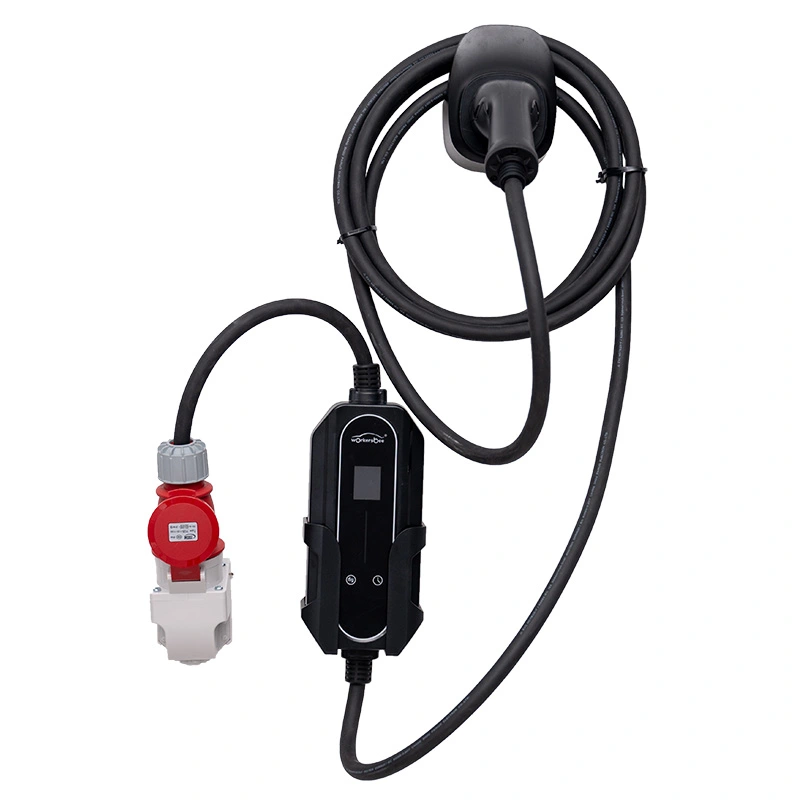

11kW Charger AC EV Inaistrithe le Dearadh Aicrileach le haghaidh Taisteal agus Muirearú Baile

Ní Bosca Balla, Uirlis Cumhachta Taistil

Is é an breiseán CEE dearg cúig-bioráin an chúis go bhfuil an charger seo ann.

Ar fud an chuid is mó den Eoraip, is é an soicéad tionsclaíoch dearg 400V sin an rud is gaire do chaighdeán muirir uilíoch: suíonn sé ar cholúin láthair champála, clóis thionsclaíocha, láithreáin tógála agus foirgnimh feirme ón bPortaingéil go dtí an Fhionlainn.

Is bosca PC/ABS é an Charger AC EV Inaistrithe 11kW le Dearadh Aicrileach le haghaidh Taisteal agus Muirearú Baile (Cineál Painéil Aicrileach, AF-AC-11kW) le aghaidh aicrileach snasta agus LCD, innealtóireacht chun 16A a tharraingt in aghaidh na céime ón soicéad sin go díreach agus 11kW a sheachadadh chuig an bhfeithicil.

Nuair a chuireann bosca seasta balla trí phas tú isteach i bhfoirgneamh amháin, téann an t-aonad seo san fheithicil agus déanann sé aon soicéad dearg ar an mór-roinn ina phointe luchtaithe. Ní athsholáthar é ar bhosca balla tí - is uirlis dhifriúil é do chineál eile tiomána.

Cén Fáth a bhfuil Ábhair Inaistritheachta Trí Chéim

Ciallaíonn 11kW ó ionchur trí phas 16A gan aon fhiach ciorcaid 32A; tá soicéad dearg CEE 16A i bhfad níos coitianta ag láithreacha campála agus ceardlanna ná a chol ceathrar aon phas 32A gorm.

Thart ar dhá oiread tréchur aonaid aon phas 7kW — athlíonann ceallraí 50 kWh i thart ar cheithre uair go leith.

Maireann an painéal aicrileach agus an LCD ó láimhseáil na húsáide tráchtála: ní chuireann scratches, tadhaill le méar breosla agus stóráil gharbh an léamh amach.

Seasann imfhálú rátáil IP55 suas go dtí suíomhanna faoin aer, aer salainn cósta agus deannach tógála a d'fhágfadh aonad níos lú.

Fíoraítear an fhuinneog oibriúcháin -30 ℃ go + 50 ℃ i seomra aeráide - ábhartha do gheimhreadh Nordach agus séasúir steppe na hÁise Láir.

Ligeann cábla cúig mhéadar agus comhlacht dlúth duit an soicéad a bhaint amach gan gleacaíocht pháirceála, agus pacálann an t-aonad cothrom i gcás iompair.

Sonraíochtaí Teicniúla

Margaí agus Bóithre Ar Tógadh an tAonad Seo Do

Camchuairteanna Eorpacha trasteorann: luchtaire amháin, breiseán dearg amháin, agus oibríonn an cónascaire céanna sa Fhrainc, sa Ghearmáin, sna Nordacha agus sna Balcáin.

Bheadh ​​ceadanna tógála de dhíth ar láithreáin thionsclaíocha agus thógála ina bhfuil naisc trí phas ann cheana féin agus pointe luchtaithe buan.

Iostaí cabhlaigh agus cuideachtaí cíosa a bhogann feithiclí idir láithreáin agus a dhiúltaíonn boscaí balla a shuiteáil ag gach clós.

Margaí Nordacha agus na Rúise/Lár-Áise áit a bhfuil muirearú fo-nialas mar fhíric gheimhridh, ní cás cúinne.

Imeachtaí agus taispeántais: feithiclí taispeána a mhuirearú ó sholáthar cumhachta imeachta 380V in ionad treoraí síneadh a rith trasna an halla.

Cad a Tharlaíonn go Leictreach ag 11kW

Tagann trí phas 380/400V tríd an breiseán dearg CEE agus déantar é a thiontú, céim ar chéim, isteach sa chiorcad luchtaithe aonair a ghlacann an fheithicil. Tarraingíonn an bosca 16A in aghaidh na céime, atá measartha go leor don chuid is mó de sholáthairtí de ghrád tráchtála ach cuireann sé suas le 11kW de thréchur fíor.

Sula ndéantar fuinneamh, croith an t-aonad leis an gcarr thar phíolóta rialaithe Cineál 2 agus fíoraíonn sé gur féidir le charger ar bord na feithicle sruth trí phas a ghlacadh. Ní ghearrann roinnt EVanna ach aon phas fiú amháin nuair a bhíonn trí phas ar fáil; tuairiscíonn an bosca é seo ar an LCD seachas teip go ciúin.

Ritheann an chosaint níos doimhne ná scoradán tí: breathnaítear go neamhspleách ar róvoltas, undervoltage, ró-ualach, gearrchiorcad, lochtanna talún, ró-theocht, stad éigeandála agus sruth iarmharach, agus an t-aonad á thuisliú as líne agus ag taispeáint cód.

Toisc gurb é 380VAC ±15% an t-ionchur, glacann an t-aonad le greillí tuaithe laga níos fearr ná luchtairí aon phas cumhachta comhchosúla - ionsúnaítear sags voltais a chuirfeadh ualach aon phas 32A i stop laistigh den fhuinneog sin.

Deimhnithe a Aithneoidh Oifigeach Teorann

Eisítear deimhnithe CQC, CE agus TUV in aghaidh an mhúnla agus an bhaisc, agus tá uimhreacha tuairisce réidh le tabhairt do bhróicéirí custaim nó d’údaráis deimhniúcháin.

Déantar tástáil 100% ar gach aonad - neart tréleictreach, friotaíocht inslithe agus leanúnachas talún - sula ndúnann an t-imfhálú, gan sampláil.

Leanann sruthán isteach lán-ualaigh 30 nóiméad an tionól; caithfidh an t-aonad 11kW a shealbhú gan sruth teirmeach sula gceadaítear é isteach sa phacáistiú.

Clúdaíonn tástáil deannaigh agus spraeála IP55 an bosca iomlán le chéile, lena n-áirítear na faireoga painéil aicrileach agus cábla.

Seasmhacht ar leibhéal an bhaisc: rothaíocht teagmhálaitheora go 10,000 oibríocht agus spraeáil salainn 96 uair an chloig ar an mbord rialaithe agus LCD.

Bailíochtú seomra aeráide trasna -30 ℃ go + 50 ℃, le hiompar tosaithe doiciméadaithe ag an bhfoirceann fuar.

Ó Bhord go Bosca: An Bealach Tógála

Tosaíonn an bealach leis an mbord rialaithe: tionól piocadh-agus-áit, sádráil tonnta, ansin sciath comhréireach chun an leictreonaic a chosaint ó chomhdhlúthú - fíor-riosca i margaí fuar-aeráid áit a bhogann an t-aonad idir -20 ℃ aer agus cábán te.

Múnlaítear an tithíocht PC/ABS ar chealla róbatacha a forbraíodh le FANUC agus TRUMPF ag monarcha AMPPAL in Yueqing, Zhejiang; tá an painéal aicrileach gearrtha CNC agus snasta san áis chéanna, agus ní roinneann táirgí AC agus DC líne tionóil riamh.

Téann an tionól ar aghaidh trí ghléasadh céim chumhachta, feistiú RCD agus teagmhálaitheora, séalú faireoga cábla, suiteáil painéil agus an binse tástála dhá chéim; logálann gach oibreoir an chéim i gcoinne sraithuimhir an aonaid.

Tá AMPPAL, a bunaíodh in 2014, ag rith anois acmhainn bhliantúil os cionn aon mhilliún aonad muirir agus tá níos mó ná milliún san iomlán seachadta aige. Is é an QC deiridh ar gach aonad iniompartha ná lámhleabhar: braistint latch, faoiseamh brú cábla, bailchríoch painéil - na sonraí a mbaineann úsáideoir leo gach lá.

Seiceáil Réaltachta Trí Chéim: An Áit a bhFuil an tAonad Seo (agus Cá Níl sé)

Tóg an t-aonad 11kW má thrasnaíonn do thiomáint teorainneacha go rialta nó má oibríonn tú ó shuíomhanna ina bhfuil soláthairtí trí phas, agus má ghlacann charger bord na feithicle le trí phas i ndáiríre - seiceáil bileog sonraí an ghluaisteáin ar dtús, mar go ngearrfaidh carr aon phas amháin thart ar aon trian de chumas an bhosca.

Fág sa chatalóg é más soicéad aon phas tí é an t-aon fhoinse cumhachta atá agat: tá an t-aonad trí chéim de réir dearaidh, agus ní thiontaíonn aon adapter 220V aon phas go 11kW. I gcás tithe aon phas íon, is é an tsamhail iniompartha 7kW an oiriúnach cheart.

Fág é má ghearrann tú an fheithicil chéanna gach oíche i ngaráiste fosaithe - cuireann bosca balla feistithe le bainistíocht ualaigh an lámh in uachtar ar aonad iniompartha maidir le praghas agus slacht.

Agus más gá duit 22kW nó DC a mhuirearú go tapa, is é an bosca seo an uirlis mícheart go hiomlán; Teastaíonn AC trí phas ag 32A nó charger DC ar fad uathu.

Cén Fáth a Stocálann Dáileoirí an Líne 11kW

Táirge ag a bhfuil ceannaitheoir soiléir, tearcsheirbhíseach: oibreoirí tráchtála agus taistealaithe fad-achair EV nach féidir leo muirearú tí a úsáid.

Am luaidhe 15-20 lá oibre ar chumraíochtaí caighdeánacha; Ritheann brandáil OEM ar an bpainéal aicrileach agus pacáistiú sa sceideal céanna.

Ligeann MOQ measartha d'allmhaireoirí an nideoige trí phas a bhailíochtú sula ndéanann siad spás coimeádáin.

Plocóid dearg CEE 16A de chuid monarcha-chumraithe, gunna Cineál 2 (GB/T arna iarraidh sin) agus deimhnithe – CE/TUV/CQC – ullmhaithe don mhargadh ceann scríbe.

Onnmhairíonn AMPPAL go 40+ tír, oibríonn sé 200+ stáisiún luchtaithe é féin, agus soláthraíonn sé tionscadail mar shuíomh hidrigine glas NEOM; ní cuideachta thrádála é do pháirtí ach an monaróir.

Boxed, Palleted, agus Amach an Doras

Seoltar gach aonad 11kW i gcartán atá réidh le haghaidh miondíola atá deartha le haghaidh líonraí cúiréireachta agus taispeáint seilf araon, ós rud é go ndíolann an chatagóir seo go mór ar líne. Tuirlingíonn meáchan iomlán cartán thart ar 8-10 kg lena n-áirítear an cábla 5 mhéadar — éadrom go leor le haghaidh lasta aeir nuair a bhíonn stoc ag teastáil ó dháileoir go tapa.

Pacálann orduithe coimeádáin 80-120 cartán in aghaidh an ualach 20-troigh ag brath ar mhéid an cartáin, pailléidithe, fillte agus lipéadaithe de réir marc an cheannaitheora.

Téann an doiciméadú leis na hearraí: sonrasc tráchtála, liosta pacála, deimhnithe CE/TUV/CQC agus tuarascálacha tástála, agus is é sin a choinníonn allmhairí leictreacha trí phas ag gluaiseacht trí chustam i 40+ tír.

Seirbhís Thar Teorainneacha

Barántas 2 bhliain ceangailte leis an tsraithuimhir, arna onóir trí líonra onnmhairithe AMPPAL fiú nuair a athraíonn an t-aonad tír.

Boird spártha, modúil LCD agus tacair cábla stocáilte agus seolta laistigh de 5 lá oibre tar éis an deimhnithe.

Diagnóisiú trí chód locht LCD thar ríomhphost nó WhatsApp - réitítear formhór na gcásanna gan crua-earraí a thabhairt ar ais.

Nuashonruithe Firmware agus APP Mini Program a dháileadh tríd an tairseach mhonarcha le haghaidh shaol seirbhíse an táirge.

Áiríodh leis an treoir um chúram fuar-aeráide: lig an t-aonad te go dtí os cionn -10 ℃ roimh luchtú lán-ualach i bhfíorfhuar.

Cúig Botún Réimse Coinnímid á bhFaca

Mícheart: ag glacadh leis go bhfuil rátáil 16A ar gach soicéad dearg campála — tá cuid acu 32A, tá cuid eile gan lipéad. Ar dheis: seiceáil an pláta rátála soicéad; tarraingíonn an t-aonad 16A in aghaidh na céime agus tá sé sábháilte ar cheachtar acu, ach caithfidh an cábla agus an breiseán a mheaitseáil.

Mícheart: an fheithicil a pháirceáil agus an cábla sínte trasna cosán coisithe. Ar dheis: cuir an cábla lastuas nó faoi mhata agus daingnigh an gunna tar éis é a dhíphlugáil.

Mícheart: ag baint úsáide as soicéad aon phas gorm 16A trí adapter homemade. Ar dheis: bain úsáid as an nasc dearg cúig bhioráin CEE amháin ar tógadh an t-aonad dó.

Mícheart: an cás a dhúnadh agus an t-aonad te ó sheisiún iomlán muirir. Ar dheis: lig sé díomhaoin ar feadh cúpla nóiméad agus stóráil tirim agus coiled go scaoilte.

Mícheart: neamhaird a dhéanamh ar an rabhadh LCD agus leanúint ar aghaidh ag tiomáint. Ar dheis: léigh an cód, soiléir an chúis locht, agus déan teagmháil linn leis an gcód má athuair sé.

Guthanna Ón Lána Fada

Reáchtálann gnólacht lóistíochta ón bhFionlainn ceithre EV seachadta idir Heilsincí agus an Laplainn. A mbainisteoir cabhlaigh: 'Ag -25 ℃ tosaíonn an t-aonad agus coinníonn sé 11kW nuair a stop dhá charger aon phas a ndearna muid iarracht a dhéanamh. Is mian linn go mbeadh an cábla sé mhéadar in ionad cúig - tá uillinn pháirceála daingean i gceann dár slata.'

Díolann allmhaireoir atá bunaithe sa Chasacstáin an tsamhail 11kW le conraitheoirí seirbhíse mianadóireachta: 'Tá gineadóirí díosail trí phas ag láithreáin, ní stáisiúin luchtaithe iad. Athraíonn an bosca seo hookup gineadóra ina phointe luchtaithe i nóiméid. Tá buille glactha ag an bpainéal aicrileach agus tá cuma nua air, rud a chuir ionadh orainn.'

Scríobh lánúin Ghearmánach a chuaigh ar camchuairt i gCríoch Lochlann ar feadh dhá mhí chugainn i lár an turais: ‘Tháinig táille iomlán thar oíche ar gach láthair campála le soicéad dearg CEE. Phleanálamar thart ar soicéid ghorma roimhe seo agus maidineacha amú ag fiach. Ba é an t-aon fhrustrachas a bhí ann ná láthair champála Francach amháin a raibh a shoicéad dearg ina shuí taobh thiar de gheata faoi ghlas - ní réitíonn aon luchtaire é sin.'

Ceisteanna Coitianta Trasnú Teorann

C: Cén breiseán a úsáideann an t-aonad 11kW?

A: Plocóid thionsclaíoch trí phas dearg CEE de chuid CEE, cúig bhioráin, 16A, 400V — an caighdeán atá le fáil ar fud láithreacha campála, feirmeacha agus ceardlanna Eorpacha.

C: An féidir é a ghearradh as soicéad aon phas teaghlaigh?

A: Níl. Éilíonn sé trí chéim 380/400V; maidir le soláthar aon phas ní bheidh fuinneamh ag an aonad, de réir dearadh.

C: Luchtaire ar bord mo charr - an nglacfaidh sé le 11kW?

A: Ach amháin má thacaíonn sé le muirearú AC trí phas; seiceáil sonraíocht na feithicle, toisc go bhfuil go leor EVanna dlútha teoranta aon phas.

C: Cé chomh tapa agus a ghearrann sé i ndáiríre?

A: Timpeall 50 kWh i thart ar 4.5 uair an chloig ag aschur iomlán - cuireann stad thar oíche lá iomlán de raon tiomána leis.

C: An bhfuil an rátáil -30 ℃ iontaofa?

A: Tá sé fíoraithe ag an seomra aeráide, agus tástáladh gnólacht nuathionscanta ag an bhfoirceann fuar; Molaimid fós an t-aonad a théamh roimh sheisiúin lán-ualaigh nuair a bhíonn an fuar domhain.

C: An oibríonn sé i dtíortha le líonraí trí chéim 230V?

A: Clúdaíonn an fhuinneog ionchuir 380VAC ±15% an chuid is mó de líonraí Eorpacha 400V; le haghaidh greillí neamhchaighdeánacha deimhnigh do voltas céim-go-chéim linn ag am ordaithe.

C: Cad iad na doiciméid a gheobhaidh mé le haghaidh custaim?

A: Deimhnithe CE, TUV agus CQC, tuarascálacha tástála, sonrasc tráchtála agus liosta pacála, ullmhaithe le haghaidh onnmhairiú chuig 40+ tír.

C: An bhfuil sé iniompartha i ndáiríre?

A: Timpeall 8-10 kg pacáistithe, le rogha cás iompair - trom go leor le mothú tionsclaíoch, éadrom go leor le go bhféadfaidh duine amháin bogadh.
