Stáisiún Muirir Chliste Ardchumhachta DC 180kW do Limistéir Scíthe Highway

Túr Dlúth a hAon, Cúig Chaighdeán Nascóirí: an Charger Uile-Fhormáid 180kW

Ní caighdeán amháin é an domhan muirir; tá sé cúig, agus taispeánann siad go léir suas ag an réamhchúirt céanna. Freagraíonn an AF-DC-180-Y-B-O-3/4/5-H an réaltacht sin le Stáisiún Muirearú Ard-chumhachta Chliste 180kW do Limistéir Scíthe Highway a thacaíonn le CCS1, CCS2, CHAdeMO, GB/T, agus NACS, mar sin ní gá d’allmhaireoirí agus oibreoirí cabhlaigh measctha a thuilleadh buille faoi thuairim a dhéanamh ar cé acu a shocróidh a margadh.

Baineann an raon aschuir 200-1000VDC chomh mór leis na plocóidí: gearrann gluaisteáin nua 800V ag barr an bhanna agus suíonn feithiclí 400V níos sine go compordach ag an mbun. Tá sé ar fad ina chónaí i lorg 750 × 550 mm le scáileán tadhaill 7-orlach, imfhálú IP54, agus éifeachtacht buaic 95%.

Ní gimmick í an tsolúbthacht i gcúig fhormáid — is é an freagra praiticiúil é do stáisiúin a fhreastalaíonn ar dhaonra feithiclí nach féidir le haon chaighdeán amháin cur síos a dhéanamh air. I gcás allmhaireora, déanann an túr céanna pleanáil páirteanna spártha a shimpliú freisin: comh-aireachta amháin, rialtóir amháin, cúig feisteán bá in-idirmhalartaithe.

Cad a chiallaíonn Cúig Chónascairí ar Aonad 180kW a hAon do Do Stáisiún

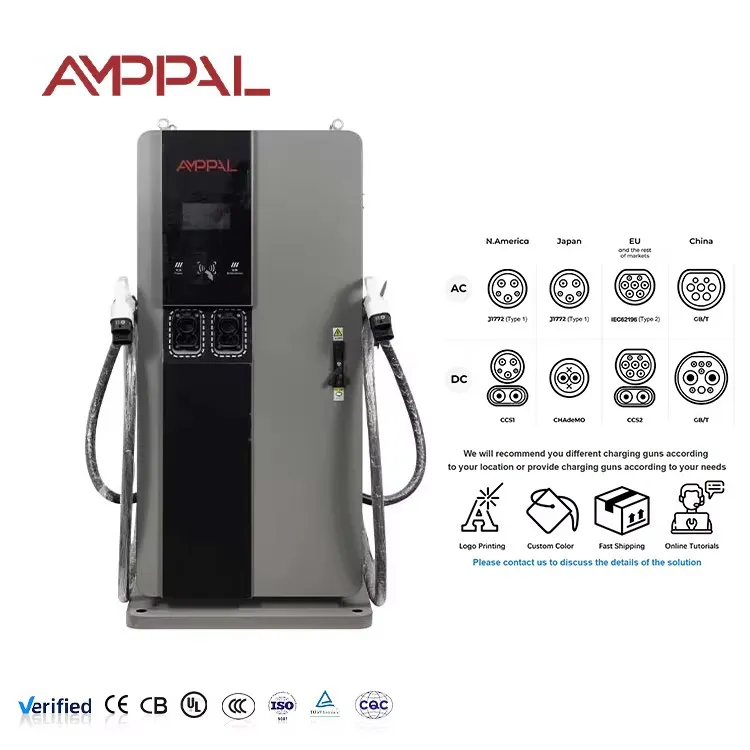

Freastalaíonn stáisiún amháin ar gach carr sa chrannchur: CCS1 do Mheiriceá Thuaidh, CCS2 don Eoraip, CHAdeMO d’allmhairí na Seapáine, GB/T do EVanna a tógadh sa tSín, agus NACS d’éiceachóras Tesla.

Fálfaidh allmhaireoirí a ngeallta: má chomhdhlúthaíonn an margadh le breiseán amháin, ní raibh na bánna eile ina shócmhainn shnáithe riamh mar gur sheol an t-aonad leo.

Cuimsíonn aschur 200-1000VDC sean-phacaí 400V agus ailtireachtaí 800V nua gan athrú crua-earraí.

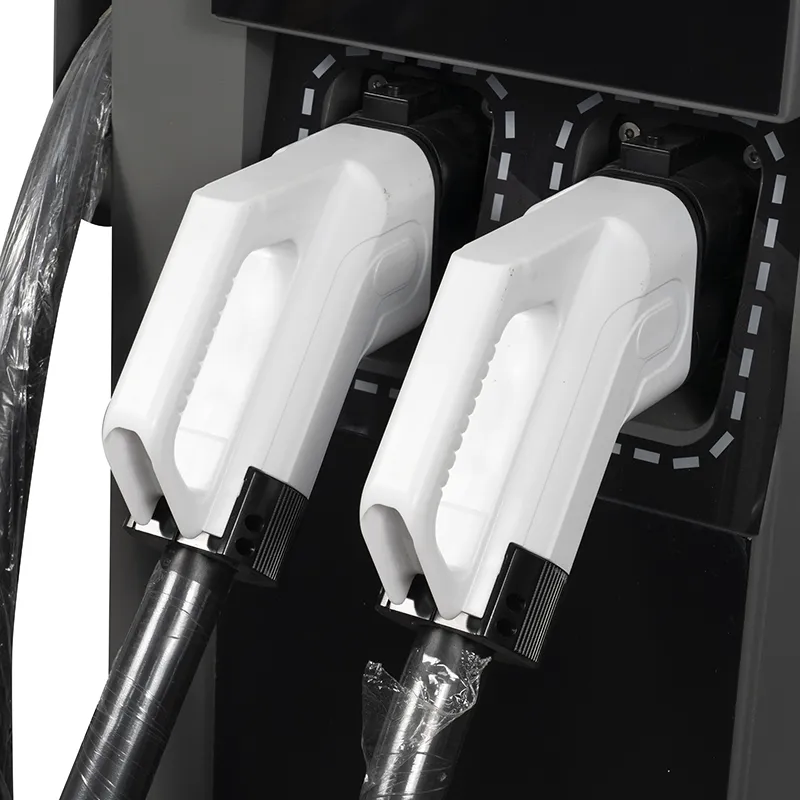

Tá bánna nascóirí inseirbhíse sa pháirc: is féidir bá a mhalartú nó a athfhoirceannadh níos déanaí in ionad an túr iomlán a athsholáthar.

Stopann cabhlaigh chíosa agus measctha boscaí oiriúnaithe a iompar; tá an breiseán ceart ar an gcomh-aireachta cheana féin.

Cosán iarfheistithe: ceannaigh leis na nascóirí atá de dhíth ar do mhargadh inniu, agus cuir cinn eile leis nuair a athraíonn an meascán cabhlaigh.

Sonraíochtaí Teicniúla

Sonraíocht mhonarcha an AF-DC-180-Y-B-O-3/4/5-H díreach mar a seoladh é.

Láithreáin Chabhlaigh Mheasctha agus Ilthíortha Tógtha don Aonad Uile Formáid 180kW

Conairí teorann agus iompair: tagann feithiclí turasóireachta agus iompair le plocóidí éagsúla ó thíortha comharsanachta.

Go leor gluaisteán aerfoirt ar cíos: meascann cabhlaigh chíosa feithiclí Eorpacha, na hÁise agus Mheiriceá Thuaidh i ndiaidh a chéile.

Láimhseálaithe calafoirt agus lasta: tá GB/T nó CCS2 de dhíth ar fheithiclí iompórtáilte fad a ritheann stoc áitiúil CHAdeMO nó NACS.

Ambasáidí, comhdhúile expat, agus criosanna saor ó dhleacht: fíordhaonra idirnáisiúnta feithiclí.

Oibreoirí cabhlach a allmhairíonn veaineanna agus tacsaithe ó roinnt déantúsóirí: luchtaire amháin, gach úim.

Conas a fhreastalaíonn an tAonad ar CCS1, CCS2, CHAdeMO, GB/T, agus NACS

Tá an chéim chumhachta cónascaire-agnostic: táirgeann sé 200-1000VDC, agus déanann an rialtóir an seisiún a chaibidil trí cibé prótacal a labhraíonn an fheithicil. Déanann gach bá cónascaire a bhord cumarsáide féin, agus mar sin is éard atá i gceist le caighdeán a chur leis níos déanaí ná babhtáil bhá, ní charger nua.

Tarlaíonn idirbheartaíocht prótacail go huathoibríoch ag plug-in: aithníonn an t-aonad an cónascaire, tosaíonn an croitheadh ​​láimhe, agus socraíonn sé an voltas agus teorainneacha reatha a iarrann an fheithicil. Níl aon roghchlár le nascleanúint ag an tiománaí, rud atá tábhachtach ag stáisiún gnóthach áit a bhfuil gach sconna breise ina mhoill scuaine.

Toisc go bhfuil a phrótacal féin ag gach bá, is féidir leis an aonad fiú tacsaí CHAdeMO agus salún CCS2 a sheirbheáil cúl le cúl le cumraíocht nialasach i sonraí idir na seisiúin, diagnóisic, agus nuashonruithe firmware a rith thar OCPP 1.6/2.0 trí Ethernet, wifi, nó 4G. Ciallaíonn an banna leathan voltais freisin go bhfreastalaíonn an t-aonad ar sheancharranna 400V go galánta in ionad iad a dhiúltú.

Comhlíonadh Caighdeáin agus Tástáil Taobh thiar den Aonad Cúig Chónascaire

Clúdaíonn cineálcheadú CE agus TUV an t-aonad iomlán ar fud na gcaighdeán cónascaire tacaithe.

Tá tuairiscí leictreacha UL agus CB ar fáil don chomhad doiciméad onnmhairithe.

Tástáil comhlíonta prótacail ar gach cuas cónascaire i gcoinne a gceanglas maidir le croitheadh ​​láimhe.

Sprae salainn 96 uair an chloig ar an imfhálú agus ar na cásanna cónascaire.

Seisiúin thimthriallta dóite isteach 48 uair an chloig ar fud na gcuan cónascaire iolracha agus leibhéil voltais.

Go hinmheánach coinníonn na modúil -30°C go +55°C. Léiríonn an rátáil comh-aireachta foilsithe de -25 ° C go + 50 ° C an tionól iomlán, nascóirí san áireamh.

Táirgeadh: Harnesses Sreangaithe, Cuan Nascóirí, agus an Chéim Cumhachta 180kW

Céim 1. Déantar an bhlaosc comh-aireachta a ghearradh ar an léasair agus táthaithe ag robots FANUC, le gearrtha amach meánmhéide chuig an rogha cónascaire a ordaítear.

Céim 2. Déanann coscáin TRUMPF na painéil a fhoirmiú roimh an réamhchóireáil, cóta púdar agus leigheas.

Céim 3. Tá an tacar ceartaitheoir 180kW suite i mbá an mhodúil le cumaisc theirmeach.

Céim 4. Tá bánna nascóirí le chéile mar fho-thionóil ar leith, agus tá cábla, bord cumarsáide agus meicníocht glasála féin ag gach ceann acu.

Céim 5. Téann sreangú ionchuir AC agus cosaint borrtha isteach ar an líne AC.

Céim 6. Tá HMI, rialtóir, agus úmacha bá suiteáilte ar an líne DC.

Céim 7. Taifeadann tástáil ualaigh ag 180kW éifeachtúlacht agus raon voltais aschuir in aghaidh an aonaid.

Céim 8. Déantar tástáil chroitheadh ​​láimhe ar gach bá in aghaidh ionsamhlóra prótacail sula ndéantar cliathbhoscaí; milliún aonad seolta trí 2024.

Tacair Nascóirí á Roghnú do Do Mhargadh Iompórtála

Ordaigh na bánna a thiomáineann do mhargadh inniu, agus fág spás do na cinn a fhéadfaidh sé a ghlacadh ina dhiaidh sin. De ghnáth glacann déileálaí a chlúdaíonn trí thír chomharsanachta CCS2 móide GB/T, nó CCS1 móide NACS, agus cuireann sé CHAdeMO leis nuair a bhíonn allmhairí Seapánacha coitianta.

Ná híoc as na cúig bhá ar fad má tá do chuid aonchineálach - cosnaíonn gach bá airgead, agus tá cumraíocht aon-chaighdeánach níos saoire. Tá an tsolúbthacht ann do chabhlaigh mheasctha agus do mhargaí neamhchinnteacha, ní mar ghné éigeantach.

Déan machnamh freisin ar na feithiclí: má fhreastalaíonn do stáisiún ar shean-thacsaithe 400V, láimhseálann an raon 200-1000VDC iad, ach rithfidh amanna seisiúin níos faide ná mar a mholtar sa cheannlíne 180kW. Foilsigh ionchais réalaíocha san aip stáisiúin.

Agus más rud é gur luchtóg aon-bhranda é do shuíomh - déanamh amháin, breiseán amháin, gan aon turasóirí - sábháil an t-airgead agus ordaigh an chumraíocht aon-bhá; ní thuilleann an t-aonad uilefhormáideach a phraghas ach amháin nuair a mheascann an cabhlach i ndáiríre.

Cén fáth AMPPAL le haghaidh Chargers Dlúth Ilchaighdeáin

Cúig rogha cónascaire ar SKU amháin, le bánna feistithe sa mhonarcha le do mheascán margaidh agus lipéadaithe de réir an chaighdeáin.

Seachadadh 15-20 lá oibre tar éis faomhadh a tharraingt; MOQ ó choimeádán amháin.

Feisteáin chuan iarfheistithe arna stocáil, mar sin fásann an t-aonad le do chabhlach seachas é a athsholáthar.

Deimhniú CE, TUV, UL, agus CB le cóipeanna tuairisce sa phacáiste luachan.

Brandáil OEM/ODM, teanga HMI, agus decals cónascaire in aghaidh an ordaithe.

Monarcha a oibríonn 200+ stáisiún féin, agus onnmhairí go 40+ tír ó 2014 i leith.

Pacáistiú le Cliabháin Nascóirí Sonracha agus Sraitheanna Cáblaí

Seoltar an túr ina seasamh i gcliathbhosca cruach-fhráma agus na bánna cónascaire cosanta ag chliabháin cúr múnlaithe. Tá cáblaí coiled agus stuáilte ar leithligh, agus déantar gach úmach a lipéadú de réir caighdeán - clibeanna dearga CCS1, CCS2 gorm, GB/T buí - mar sin ní dhéantar aon rud a mheascadh suas ar an suíomh.

Tá meicníocht glasála gach bá fillte i gcoinne creathadh idirthurais, agus seoltar an plean cliathbhosca leis an luachan ionas go n-oireann leagan amach an choimeádáin d'ordú go díreach. Déantar feisteáin bhá breise agus tacair cábla breise a phacáil sa dara bosca ar iarratas, agus seoltar an plean luchtaithe leis an luachan ionas go dtagann an coimeádán leis an ordú go díreach.

Long againn FOB Ningbo mar chaighdeán, CIF nuair is fearr. Páipéarachas — sonrasc, liosta pacála, bille luchta, deimhniú tionscnaimh, tuarascálacha tástála — eisítear laistigh de thrí lá oibre tar éis an lódála.

Barántas agus Tacaíocht Trasna Cúig Chineál Nascóirí

Baránta caighdeánach 2 bhliain a chlúdaíonn an chéim chumhachta, an rialtóir, agus gach cuan cónascaire.

Trasloingseoireachta feisteáin agus cáblaí bá laistigh de 5 lá oibre le haghaidh teipeanna baránta.

Léann diagnóisic chianda logaí seisiúin agus stair chroitheadh ​​láimhe gach bá.

Seirbhís iarfheistithe: seolfaimid feisteáin bhá breise níos déanaí nuair a athraíonn do mheascán cabhlaigh.

Nuashonruithe firmware ar an aer, lena n-áirítear athbhreithnithe prótacail do gach caighdeán.

Nótaí Úsáide do Stáisiúin Ilchaighdeacha

Mícheart: cúig bhá a ordú agus dhá cheann a úsáid. Ar dheis: ná ceannaigh ach an méid a thiomáineann an margadh; is féidir bánna a chur leis níos déanaí.

Mícheart: ligean do thiománaithe an cábla a tharraingt le tithíocht an chónascaire. Ar dheis: tarraing ón ghreamán, in aghaidh an ghreamáin ar gach cuan, agus coiligh an cábla ar ais ar an sealbhóir.

Mícheart: doirse bá a fhágáil ar oscailt nuair nach bhfuil siad in úsáid. Ar dheis: déan iad a dhúnadh, toisc go gcoimeádann na rónta deannach agus báisteach as na bioráin chumarsáide.

Mícheart: ag glacadh leis gur spártha idirmhalartaithe iad cáblaí NACS agus CCS2. Ar dheis: ordú spares de réir caighdeánach; níl na cáblaí tras-comhoiriúnach.

Mícheart: neamhaird a dhéanamh ar phacáistí 400V níos sine i do mhargaíocht stáisiúin. Ar dheis: foilsigh gnáth-amanna seisiúin de réir aicme feithicle ionas go sroicheann tiománaithe ionchais réalaíocha.

Aiseolas ón Allmhaireoir ar an Aonad Cúig Formáid 180kW

Mar allmhaireoir i Bancác, tá stoc amháin ag an Téalainn SKU do dhéileálaithe sa Téalainn, i Laos agus sa Chambóid. Ciallaíonn an rogha cúig bhá go gclúdaíonn coimeádán aonair na trí mhargadh ar fad, agus ligeann na feisteáin bhá spártha do gach déileálaí logánú níos déanaí; Is é an gearán ná go bhfuil an chumraíocht iomlán cúig bhá níos troime le láimhseáil ag an suiteáil, agus mar sin d'iarr siad pointe ardaitheoir, a bhfuil an gcliathbhosca san áireamh anois.

Oibreoir flít ar cíos in Iostanbúl, ritheann an Tuirc an t-aonad ag luchtóg an aerfoirt, áit a dtagann gluaisteáin le plocóidí CCS2, CHAdeMO, agus GB/T. Ó coimisiúnaíodh é, níl adapter ag teastáil ó aon tiománaí; is é an mionghreim ná gur tháinig an chuan NACS, a cuireadh leis níos déanaí mar iarfheistiú, agus a chábla coiled níos déine ná na cinn eile.

Gearrann oibreoir calafoirt i Durban san Afraic Theas EVanna allmhairithe sula sroicheann siad luchtanna déileálaithe. Láimhseálann an raon 200-1000VDC an stoc measctha nua agus níos sine, agus ligeann an plean babhtála bá leo iad a oiriúnú de réir mar a athraíonn an meascán allmhairithe; is é an t-aon nóta atá acu ná go bhfuil an scáileán tadhaill réamhshocraithe go Béarla, rud a chuir an fhoireann áitiúil craiceann dátheangach ina áit.

Ceisteanna Coitianta: Nascóirí, Voltais, agus an tAonad Dlúth 180kW

C: Cé na nascóirí a thagann mar chaighdeán?

A: Níl aon cheann éigean. Roghnaíonn tú na bánna ag am ordaithe ó CCS1, CCS2, CHAdeMO, GB/T, agus NACS.

C: An féidir liom cónascaire a chur leis níos déanaí?

A: Tá. Tá na bánna inseirbhíse don pháirc; Seolaimid trealamh iarfheistithe agus malartaíonn do theicneoir isteach é.

C: An ngearrann an t-aonad gluaisteáin 800V?

A: Tá. Cuimsíonn an t-aschur 200-1000VDC, a chlúdaíonn an dá ailtireacht 400V agus 800V.

C: An muirearóidh seancharr 400V ag 180kW?

A: Níl. Socraíonn an fheithicil an teorainn; féadfaidh pacáiste níos sine 60-90kW a tharraingt, agus cuireann an t-aonad in oiriúint dó.

C: An leor aonad amháin le haghaidh lán measctha?

A: Maidir le trácht éadrom, tá; le haghaidh stáisiúin ghnóthach, péireáil túir iolracha nó cuir bánna leis in aghaidh an éilimh, agus scoilt an t-ualach trasna na dtúr.

C: Cén ionchur a theastaíonn uaidh?

A: AC380V ± 15% trí chéim; riachtanais aschuir iomlán thart ar 270A in aghaidh na céime roimh an imeall, mar sin deimhnigh an friothálacha lenár seicliosta sonraí suímh.

C: An roinneann na caighdeáin éagsúla an 180kW céanna?

A: Is é an 180kW uasteorainn an stáisiúin iomlán; scoilt dhá fheithicil atá ag luchtú le chéile an chumhacht atá ar fáil idir a mbánna.

C: Cad é do chuid ama seachadta?

A: Tógann an táirgeadh 15-20 lá oibre ó cheadú a tharraingt; Seoltar orduithe cónascaire measctha le chéile i gcoimeádán amháin.

C: Cad é an bharántas?

A: 2 bhliain caighdeánach, a chlúdaíonn gach cuan cónascaire chomh maith leis an gcéim cumhachta.
