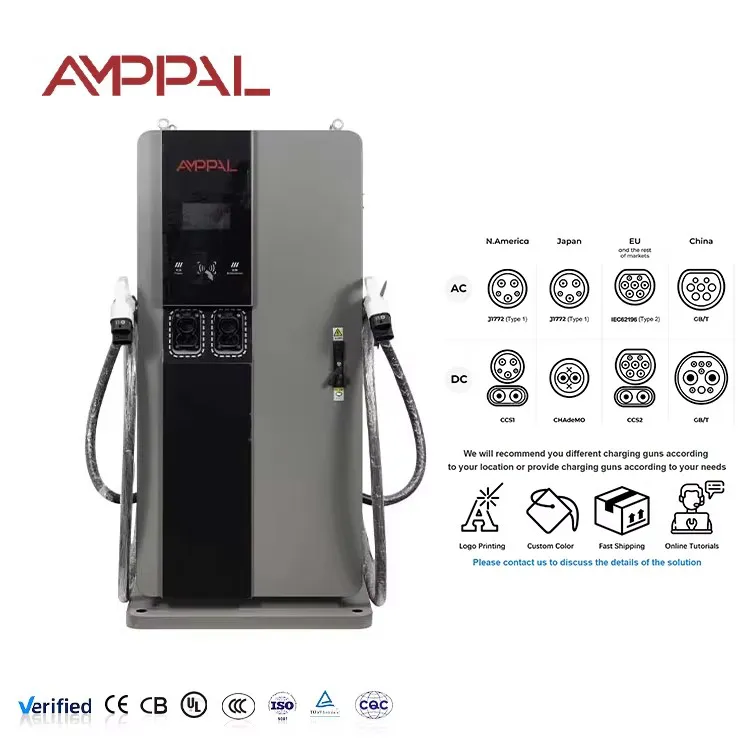

Charger DC Comhtháite Ardluais DC 160kW le haghaidh Muirir Bus agus Cabhlaigh

Fadhb teasa ar dtús é 160kW a phacáil isteach i dTúr 750 mm ar Leathan

Is féidir le duine ar bith 160kW de mhodúil a boltáil isteach i gcomh-aireachta mór; tá an chuid crua á dhéanamh i túr leithead an dorais. Seasann an AF-DC-160-Y-B-O-3/4/5-H 1700 mm ar airde ar bhonn 750 × 550 mm agus tá céim ceartaitheora 160kW aige ar fhuarú aeir éigeantaigh - gan lúb leachtach, gan fuaraitheoir, gan aon fardal fuaraithe.

Ní í an cheist innealtóireachta riamh an bhfuil na modúil ann — is é an chaoi leis an teas dramhaíola a bhogadh as comhlacht atá beag gan an sruth aeir a thachtadh ná an leictreonaic a chócaráil. Is é an freagra cosán aeir ingearach, socrúcháin modúl tuislithe, agus derating loighic a chosnaíonn na crua-earraí i teas mhór.

I ngnáthchoinníollacha seachadann an t-aonad a rátáil iomlán 160kW, agus tuairiscíonn sé a staid teirmeach thar OCPP ionas go bhfeiceann oibreoirí fadhbanna sula ndéantar lochtanna orthu.

Na Roghanna Teirmeacha a Dhéanann an Dlúth 160kW Féideartha

Cosán fuaraithe ingearach: téann aer isteach sa taobh istigh go híseal agus téann sé amach ag an mbarr, agus mar sin ardaíonn an teas leis an sruth aeir in ionad é a chomhthiomsú laistigh.

Cruthaíonn leagan amach modúl céimnithe éifeacht simléir; faigheann gach modúl a chrios ionghabhála féin seachas a bheith ag troid lena chomharsana le haghaidh aer.

Rialú lucht leanúna teocht-tiomáinte: lucht leanúna díomhaoin ag ualach íseal agus rampa ach amháin nuair a éilíonn an teas é, a choimeádann gnáthoibriú ciúin.

Réitíonn an loighic le cuar foilsithe: laghdaítear an t-aschur ar theas foircneach comhthimpeallach seachas múchadh, agus tagann sé ar ais nuair a thiteann an teocht.

Coinníonn an raon oibriúcháin iomlán -25°C go +50°C an rátáil 160kW thar ghnáthchoinníollacha, ní hamháin ag 20°C i saotharlann.

Gan aon lúb leachta le sceitheadh: baintear an t-aer éigean an chuisnithe, an caidéal agus na modhanna teip píobáin go hiomlán.

Sonraíochtaí Teicniúla

Factory specification of the AF-DC-160-Y-B-O-3/4/5-H exactly as shipped.

Láithreáin Éileamh a Thuilleann an Dlúth 160kW A Choimeád

Coirnéil mhearmhuirir uirbeacha: seisiúin 160kW i lorg beag, ar thalamh nach n-oirfeadh córas scoilte choíche.

Miondíol in aice leis an mhórbhealaigh: stadanna gearra 15-30 nóiméad do thiománaithe nach bhfuil ag iarraidh fanacht uaire iomlán.

Carrchlóis na gcuideachtaí: slánúchán gasta do EVanna fostaithe idir cruinnithe agus sealanna.

Criosanna fágála aerfoirt agus stáisiúin: láimhdeachas ard i lorg dlúth le glanadh ceannbhrat.

Uasghrádú clóis chabhlaigh ó 60-80kW: níos mó fuinnimh in aghaidh an aistrithe ón líon céanna bánna páirceála.

Sreabhadh Aeir, Derating, agus an Cuar Aschuir -25°C go +50°C

Tosaíonn an fuarú ag an mbun: beathaíonn dhá iontógáil taobh plenum a dháileann aer ar aghaidheanna an mhodúil, agus tarraingíonn lucht leanúna barr-shuiteáilte an t-aer te amach. Tá na duchtanna inmheánacha meánmhéide ionas go bhfeiceann gach sraith modúl sreabhadh comhionann a bheag nó a mhór - is é an teip clasaiceach ar chaibinéid bheaga ná sraith te amháin, agus tá céimseata na duchtanna ann chun é sin a chosc go díreach.

Is cuar é derating, ní aill. Idir -25°C agus timpeall 40°C comhthimpeallach seachadann an t-aonad a 160kW iomlán; os cionn sin, déanann an t-aschur síos de réir a chéile chun an leictreonaic a chosaint, agus ansin tógann sé ar ais mar a thiteann an teocht. Tá an cuar clóite sa lámhleabhar, ionas gur féidir leat dearadh a dhéanamh do do aeráid in ionad buille faoi thuairim.

Sreabhann teiliméadracht theirmeach thar OCPP: tá teocht ionghabhála, teocht an mhodúil, agus luas an lucht leanúna go léir le feiceáil go cianda, agus mar sin taispeánann scagaire bactha sna logaí sula mbeidh sé ina locht. Shábháil an cumas aonair sin níos mó cuairteanna ar ár n-innealtóirí seirbhíse ná aon ghné eile ar an aonad.

Córais Tástála a Chruthaigh an Dearadh Teirmeach

Ritheann cineál-thástáil an t-aonad ag 160kW iomlán taobh istigh de chuasán 50°C chun an cuar díorthaithe ó cheann ceann go ceann a bhailíochtú.

Seiceálann íomháú teirmeach le linn tástála ualaigh gach sraith modúl le haghaidh spotaí te sula seoltar an t-aonad.

96 uair an chloig spraeála salann ar an imfhálú, lena n-áirítear na greillí iontógáil.

Leibhéil ualaigh timthriallta dóite isteach táirgeachta 48 uair chun rialú an lucht leanúna a fheidhmiú thar a raon iomlán.

Tástáil chreathadh ar ghléasanna modúil agus tionóil lucht leanúna chun maireachtáil a dhéanamh ar sheachadadh agus ar láimhseáil garbh-láithreáin.

Tá na modúil rátáilte -30°C go +55°C go hinmheánach; tá an t-aonad iomlán sonraithe -25°C go +50°C.

Tógáil an 3-Sraith 160kW: Modúil, Duchtanna, agus chasmhóiminte

Céim 1. Tá próifíl léasair ag cruach leatháin agus tá an bhlaosc robot-táthaithe, agus cróite sreabhadh aeir gearrtha san oibríocht chéanna.

Céim 2. Tarlaíonn foirmiú ar choscáin TRUMPF; déantar an bhlaosc a réamhchóireáil, a brataithe agus a leigheas.

Céim 3. Tá an tionól duchta inmheánach feistithe ar dtús - roimh an leictreonaic - toisc go sainmhíníonn cosán an tsreafa aeir gach rud eile.

Céim 4. Tá modúil coigeartóirí suite i sraitheanna tuislithe le scriúnna cumaisc theirmeach agus chasmhóiminte.

Céim 5. Tá an chéim ionchuir AC agus cosaint borrtha sreangaithe ar an líne AC.

Céim 6. Tá an HMI, an rialtóir, agus an eagar lucht leanúna suiteáilte agus sreangaithe ar an líne DC.

Céim 7. Taifeadann tástáil ualaigh ag 160kW teocht, sruth aeir agus éifeachtúlacht in aghaidh an aonaid.

Céim 8. Dóite isteach 48 uair an chloig, ansin iniúchadh deiridh; D'éirigh le lastais carnach aon mhilliún aonad in 2024.

Sula Sonraigh tú Dlúth 160kW: Seiceáil na Trí Rud seo

Gcéad dul síos, an friothálacha. Tarraingíonn 160kW ag 380V thart ar 240A in aghaidh na céime roimh an imeall, mar sin deimhnigh an tseirbhís lenár seicliosta sonraí suímh. Mura féidir leis an láithreán é sin a sholáthar, beidh meath ar an aonad nó beidh tuisle, agus d’íoc tú as cumhacht nach féidir leat a úsáid.

Dara, an aeráid. Insíonn an cuar derating foilsithe duit cad a bheidh tú ag súil leis i samhradh 45°C; ba chóir do shuímh os cionn 50°C comhthimpeallach labhairt linn faoin raon leacht-fhuaraithe ina ionad sin, mar tá teorainneacha ag aer éigean agus déarfaimid go soiléir é sin.

Sa tríú háit, an t-imréiteach iontógáil. Sonraíonn an lámhleabhar spás saor in aisce timpeall na n-iontógálacha taobh, agus beidh túr atá wedged isteach i gcúinne te agus derate díreach nuair is gá duit é. Agus má tá an plean marthanach 160kW le haghaidh uaireanta de mhuirearú trucail, is comh-aireachta níos mó nó córas scoilte an rogha macánta.

Cén fáth a mbuaileann Compact 160kW AMPPAL Bosca Níos Mó do go leor Láithreán

An eochaircheap 750 × 550 mm céanna leis an gcuid eile den 3-Sraith, mar sin ní chiallaíonn bogadh suas le 160kW oibreacha sibhialta nua.

Fuarú aer gan aon fhardal fuaraithe, gan aon chothabháil caidéil, agus gan aon riosca sceite - buntáiste mór i margaí te agus deannaigh nuair is rud eile le briseadh lúb chuisnithe.

Seachadadh 15-20 lá oibre tar éis faomhadh a tharraingt; MOQ ó choimeádán amháin.

Teastais CE, TUV, UL, agus CB san áireamh leis an luachan.

Teiliméadracht theirmeach le feiceáil go cianda, le tacaíocht ó fhoireann a ritheann 200+ stáisiún dá cuid féin.

Túr 160kW a chrátáil agus a iompar le Leictreonaic Íogaire

An Charger EV Ardluais DC Comhtháite 160kW le haghaidh Muirir Bus agus Cabhlaigh long ina seasamh i gcliathbhosca cruach-fhráma meánmhéide don chorp 1700 mm, le stuáil inmheánach timpeall na n-asraonta lucht leanúna agus an HMI. Téann an cónascaire agus an cábla i mbosca padded ar leith taobh istigh den chliathbhosca.

Tá marcanna láimhseála ina seasamh amháin ag cliathbhoscaí, agus téann an plean lódála leis an luachan ionas go dtagann plean an choimeádáin leis an ord. Socraítear lastais trialach LCL ar iarratas.

Is iad na téarmaí FOB Ningbo nó CIF chuig an gceann scríbe. Eisítear sonrasc, liosta pacála, bille luchta, deimhniú tionscnaimh, agus tuarascálacha tástála laistigh de 3 lá oibre ón luchtú.

Service and Spares for the Thermal-Critical Compact Unit

Baránta caighdeánach 2 bhliain a chlúdaíonn modúil, lucht leanúna, agus an rialtóir.

Tras-sheoltar feisteáin lucht leanúna agus spártha modúil laistigh de 5 lá oibre.

Léirmheas ar loga teirmeach cianda: is féidir linn scagaire bactha nó gaothrán atá ag teip a fheiceáil sula n-aistear an t-aonad.

Soláthraítear sceideal athsholáthair scagaire leis an lámhleabhar, tiúnta le haghaidh timpeallachtaí deannaigh.

Firmware updates over the air, including fan-control and derating refinements.

Nótaí Suiteála a Chosnaíonn an Conair Fuarú

Mícheart: blocáil na n-iontógálacha taobh le plandálaithe nó comharthaíocht. Ar dheis: coinnigh na criosanna imréitigh sa lámhleabhar soiléir i gcónaí.

Mícheart: neamhaird a dhéanamh ar an rabhadh scagaire sna logaí. Ar dheis: glan nó cuir an scagaire in ionad de réir sceidil, toisc go mbraitheann an cuar derating air.

Mícheart: an túr a chur sa chaoi is go séideann a sceite te díreach isteach in iontógáil comharsan. Ar dheis: déan na túir a thuisleadh ionas nach gcothaíonn asraon aonad amháin góilín aonaid eile.

Mícheart: ag súil le 160kW iomlán le linn tonnta teasa 48°C. Ar dheis: bain úsáid as an gcuar derating foilsithe chun ionchais seisiúin a shocrú do laethanta foircneacha.

Mícheart: ag glacadh leis go bhfuil an lucht leanúna briste mar go bhfuil siad ciúin. Ar dheis: lucht leanúna ciúin ar ualach íseal tá an dearadh ag obair; ardaíonn torann ach amháin le teas.

Aiseolas Innealtóirí ar an Dlúth 160kW sa Réimse

Tá innealtóir iosta in Almaty, an Chasacstáin, ag rith trí thúr le haghaidh cabhlach seachadta. Titeann teochtaí geimhridh faoi bhun rátáil an aonaid, ach tá seisiúin iomlána seachadta ag na luchtairí trí dhá gheimhreadh gan ach athruithe scagaire sceidealta; is é an gearán ná go bhfuil an scáileán tadhaill mall chun freagairt agus lámhainní tiubh ar siúl.

Chuir oibreoir stáisiúin gháis i Baku, an Asarbaiseáin túr amháin isteach in 2025. Déanann sé é a chur i gcomparáid le comh-aireachta 160kW iomaitheoirí dhá oiread an lorga, agus coinníonn dearadh an tsreafa aeir suas i samhradh 40 °C; is é an gripe ná go corraíonn an barr sceite deannaigh isteach ar oileán caidéil in aice láimhe, agus mar sin chuir siad sraonaire beag leis.

Reáchtálann innealtóir ionad siopadóireachta i Dubai, UAE an t-aonad i mbá clúdaithe, aer-oiriúnaithe. Ligeann an comhthimpeallach fionnuar laistigh den mheaisín aschur iomlán a shealbhú fiú sa samhradh, agus fanann an torann lucht leanúna taobh istigh den fhoirgneamh íseal go leor don urlár miondíola thuas; ba é an t-aon iarratas a bhí acu ná tréimhse choinneála níos faide do na logaí teirmeacha cianda.

Ceisteanna Coitianta: Feidhmíocht Theirmeach an Charger Dlúth 160kW

C: An bhfuil an t-aonad i ndáiríre a shealbhú 160kW i túr dlúth?

A: Sea, i ngnáthchoinníollacha comhthimpeallacha; léiríonn an cuar derating sa lámhleabhar go beacht an chaoi a n-iompraíonn an t-aschur le linn teas foircneach.

C: An bhfuil sé fuaraithe le leacht?

A: Ní hea, is aer éigean é. Cuireann sé sin deireadh le fuarú, caidéil, agus riosca sceite, ar phraghas cuar díorthaigh i dtimpeallachtaí foircneacha.

C: Cé mhéad imréiteach a theastaíonn?

A: Sonraíonn an lámhleabhar spás saor in aisce timpeall na n-iontógálacha taobh agus os cionn an sceite barr - go hiondúil faoi mhéadar ar gach taobh.

Q: Cad a tharlaíonn ag 50°C comhthimpeallach?

A: Céimníonn an t-aonad aschur síos de réir an chuair fhoilsithe seachas múchadh, agus aisghabhann de réir mar a thiteann an teocht.

C: Cé chomh minic a chuirtear scagairí in ionad?

A: Gach 3-6 mhí ag gnáthshuímh, níos minice i dtimpeallachtaí deannaigh; tugann na logaí rabhadh nuair a thiteann an sreabhadh aer, agus is post 15 nóiméad é an t-athsholáthar.

C: An féidir leis trucailí a mhuirearú?

A: EVs paisinéirí agus veaineanna solais go príomha; tarraingíonn timthriallta trucailí troma marthanacha teas ar feadh uaireanta, agus déanann ár raon leacht-fhuaraithe freastal ar na suíomhanna sin níos fearr.

C: Cad é an riachtanas beathaithe?

A: Ag 380V, thart ar 240A in aghaidh na céime roimh an corrlach; deimhnigh an tseirbhís lenár seicliosta sonraí suímh.

C: Cad a chuimsíonn an bharántas?

A: Dhá bhliain ar fud na modúil cumhachta, lucht leanúna fuaraithe agus bord rialaithe. Is éard atá i lucht leanúna an mhír chaitheamh ar chomh-aireachta dlúth 160kW agus tá siad clúdaithe.
