Charger Fast Comhtháite DC Ard-Éifeachtúlachta 80kW do Chabhlaigh EV Tráchtála

An Muirearóir 80kW a Dhéileálann le Do Trasfhoirmeoir Cosúil le Tionónta

Gach cileavata uair an chloig a tharraingíonn an charger seo ó chlaochladán do shuíomh a thagann mar AC glan, dea-mhúinte - is é sin an cinneadh innealtóireachta atá taobh thiar de AF-DC-80-Y-B-O-4-H, agus is é an fáth go mbaineann an charger tapa DC comhtháite 80kW seo ar sheicliosta de ghrád fóntais seachas ar fhiach ar mhargadh. Suíonn fachtóir cumhachta ag ≥0.99 agus fanann saobhadh armónach iomlán ≤5%, figiúirí a fheiceann tú go hannamh ar allmhairí saor.

Cén fáth a bhfuil an t-ábhar sin ar pháipéar? Iompraíonn claochladán a bheathú luchtaire lag-fhachtóra sruth imoibríoch breise, ritheann sé níos teo, agus is féidir táillí imoibríocha fuinnimh a áireamh i do bhille leictreachais níor thug aon duine rabhadh duit faoi.

Tá an comh-aireachta 1620 x 750 x 560 mm, rátáil 80 kW, aschur 200-1000VDC le cumhacht leanúnach ó 300 go 1000V. Tógaimid é i Yueqing, Zhejiang, áit a gcaitear go dáiríre le cóid eangaí le cáilíocht cumhachta. Míníonn an leathanach seo cad a chiallaíonn na huimhreacha do d'oibríocht.

Cúig Bhealaí a Íocann Ionchur PF ≥0.99 A Dhí Féin

Gan aon phionóis maidir le cumhacht imoibríoch: ag PF ≥0.99 tá an chuma ar an charger ualach frithsheasmhach in aghaidh an mhéadair, mar sin níl aon rud le muirearú ort as fóntais atá ag billeáil kVA nó fuinneamh imoibríoch.

Coinníonn THD ≤5% claochladáin roinnte fionnuar: gearrtar sruthanna armónacha a bheadh ​​i gcúrsaíocht sa chlaochladán agus sreangú neodrach go codán den mhéid a tháirgeann luchtairí íseal-deireadh.

Faomhadh nasctha greille níos simplí: éilíonn go leor fóntais dearbhuithe armónacha agus fachtóir cumhachta le haghaidh suiteálacha DC; clúdaíonn ár dtuarascálacha tástála an dá cheann faoi lánualach.

Oibríocht atá neamhdhíobhálach don chomharsa: ní fheicfidh óstán nó oifig a bhfuil an friothálacha á roinnt acu soilse ag caochaíl nó ag athshocrú leictreonaic nuair a thosaíonn seisiúin luchtaithe.

Saol sócmhainne suímh níos faide: ciallaíonn sruth imoibríoch níos lú agus níos lú armónach go ritheann claochladán, cáblaí agus lascthrealamh níos fuaire agus aois níos moille.

Éifeachtúlacht buaic 95% ar an mbarr: déanann an chéim cumhachta SiC céanna a ghlanann an t-ionchur níos lú fuinnimh mar theas freisin.

Sonraíochtaí Teicniúla

Suímh a bhFuil Harmonics i dTrioblóid Tú

Páirceanna gnó sa Ghearmáin agus sa Fhrainc, áit a chothaíonn claochladán 630 kVA amháin oifigí, meaisíní CNC agus luchtairí ar bharra bus amháin.

Óstáin sa Tuirc agus sa Ghréig, áit a ndéanann aíonna gearán faoi shoilse atá ag caochadh má iompraíonn luchtaire go mícheart ar an bhfriochtán céanna leis an gcistin.

Iostaí cabhlaigh sa Ríocht Aontaithe agus san Ísiltír ag rith 8-20 luchtaire, áit a bhfuil carnadh armónach thar go leor aonad an riosca dáiríre.

Meall díonta san UAE agus san Araib Shádach, áit a ndéanann an fhoireann leictreach athbhreithniú ar gach próifíl ualaigh sula sínítear an léas.

Garáistí bardasach i Meicsiceo agus sa Bhrasaíl, áit a ndéanann an áirgiúlacht iniúchadh ar cháilíocht chumhachta sula gceadaítear taraif tráchtála.

Laistigh den Chéim Cumhachta: PFC, Harmonics agus an Banc Ualach

Tiontaíonn ceartaitheoir charger DC AC go DC, agus tarraingíonn coigeartóir naive sruth ach amháin i bíoga cúnga gar don bhuaic voltais. Is armónach iad na bíoga sin - sruth ag 250 Hz, 350 Hz, 450 Hz agus níos faide anonn - gan aon obair úsáideach a dhéanamh. Úsáideann an AF-DC-80-Y-B-O-4-H ceann tosaigh gníomhach (PFC) a mhúnlaíonn sruth ionchuir go tonn sínte mín i gcéim leis an voltas.

Tiontaíonn an dara céim an DC glan sin go dtí an 200-1000VDC a theastaíonn ón bhfeithicil, cumhacht leanúnach ó 300 go 1000V. Téann trucail 800V agus sedan 400V gar do 80 kW rátáilte trasna an chuid chomhréidh dá gcuar luchtaithe.

Is féidir leat an t-iompar a fhíorú tú féin: liostaíonn ár dtuarascálacha tástála THD agus PF ag 25%, 50%, 75% agus 100% ualach, toisc go bhfuil charger nach bhfeiceann ach glan díomhaoin gan luach. Seol léaráid aonlíne an tsuímh agus claochladán kVA chugainn, agus déanfaidh ár n-innealtóirí meastachán ar an tionchar ualaigh - de ghnáth laistigh de lá.

Deimhnithe agus na Pointí Tástála taobh thiar díobh

Tá UL, CE, CB, TÜV agus CCC againn; iarr agus seolfaimid na comhaid teastais chomhoiriúnaithe don aonad seo le ríomhphost.

Dóitear gach baisc isteach ar feadh 48 uair an chloig faoi lánualach, ag logáil teochtaí trasna modúil, chónaisc agus ionduchtóirí PFC.

Fíoraítear cáilíocht chumhachta in aghaidh an bhaisc ar bhanc ualaigh calabraithe, agus gabhtar PF agus THD ag ceithre phointe ualaigh.

Tá an tacar sábháilteachta (13 fheidhm) suite faoi EN IEC 61851-1:2019 agus 61851-23:2014.

Déantar caibinéid a fhíorú IP54, agus coinnítear samplaí spraeála salann 96 uair an chloig; ritheann an banna oibriúcháin -25C go +50C.

Ó Leath-mhiotal go Banc Luchtaithe: an Conair Táirgthe

Céim 1: gearrtar cruach leatháin léasair, pollta agus lúbtha ar línte atá nasctha le FANUC roimh an sciath púdar.

Céim 2: téann sampla ó gach baisc bhrataithe isteach sa seomra spraeála salainn fad a leanann an táirgeadh.

Céim 3: céimeanna ionchuir agus boird PFC tógtha ar an líne AC; modúil chumhachta ar an líne DC - stáisiúin ar leith.

Céim 4: iniúchadh ag teacht isteach ar mhodúil SiC, scagairí EMI, nascóirí agus comhpháirteanna méadraithe.

Céim 5: sreangú láimhe le teirminéil chasmhóiminte agus seiceáil amhairc ar gach alt.

Céim 6: ar feadh 48 uair an chloig ag 40C comhthimpeallach, déantar PF, THD, éifeachtacht agus cobhsaíocht chumarsáide a logáil nóiméad go nóiméad.

Céim 7: flash firmware, tástáil OCPP 1.6j i gcoinne ár bhfreastalaí, ansin seiceáil deiridh ualach-bhainc ar chaighdeán cumhachta.

Céim 8: pacáil agus palletizing; tuirlingíonn grianghraif réamh-loingsithe i do bhosca isteach sula lódálann an coimeádán.

Seiceáil Comhlíonta: An Oiriúnach an Comh-Aireachta seo?

Roghnaigh an AF-DC-80-Y-B-O-4-H nuair a roinneann do shuíomh claochladán le hualaí eile, go n-iarrann d’fhóntas dearbhuithe ar cháilíocht chumhachta, nó má tá roinnt aonad á shuiteáil agat a charnódh a gcuid armónach. Má luaigh do bhainisteoir maoine fachtóir cumhachta cheana féin i dtionscadal roimhe seo, cuireann an tsamhail seo deireadh leis an gcomhrá sin.

Ní hé seo an charger seo duit má tá claochladán tiomnaithe ag an suíomh le spás cloiginn flaithiúil, ní seiceálann d’fhóntas harmonics riamh, agus níl uait ach an bosca 80kW is saoire a ghearrann gluaisteáin. Is é an rogha mícheart é freisin má tá seisiúin fo-30 nóiméad uait le haghaidh tacsaithe 800V; céim suas go dtí 120kW nó 160kW.

Níl mé cinnte? Seol an léaráid aonlíne agus an rátáil claochladáin. Ríomhaimid an spás cloiginn armónach agus inseoimid duit go hionraic cé acu a n-oireann aonad amháin, dhá nó sé aonad d’ábhar friothálacha gan uasghrádú.

Déileáil Leis an Monarcha Beats Déileáil Le Bróicéir

Téann do cheisteanna teicniúla faoi dhearadh PFC agus cóid ghreille díreach chuig ár n-innealtóirí i Yueqing, ní trí bhosca isteach athdhíoltóra.

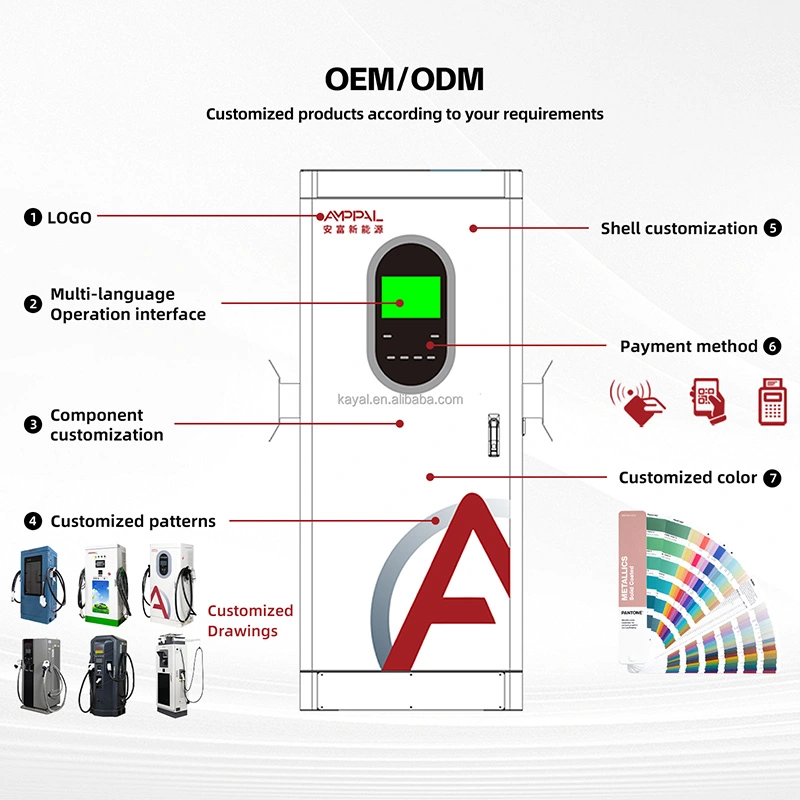

OEM/ODM ó ghléasra amháin: dath saincheaptha, lógó, mainneachtainí firmware agus do chumraíocht inneall féin, go léir déanta sa mhonarcha.

Fágann tógáil stoic laistigh de 15-20 lá oibre; ritheann orduithe saincheaptha thart ar 7-10 lá níos faide.

Glacadh le horduithe trialach ó 1 aonad do mhargaí nua; praghas coimeádáin le haghaidh 10+ aonad.

Eitlíonn páirteanna barántas le DHL/FedEx laistigh de 48 uair an chloig ó éileamh ceadaithe; ritheann diagnóisic chianda thar an nasc OCPP.

cliathbhoscaí, Coimeádáin agus Doiciméid Chustaim

Iompraíonn gach cliathbhosca an tuarascáil bhaisc-chaighdeán cumhachta chomh maith leis an aonad - an comhad a d'fhéadfadh do bhróicéir custaim agus athbhreithneoir áirgiúlachta araon a bheith ag teastáil. Tá meáchan thart ar 300 kg ag an gcomh-aireachta; cuireann an cás sraithadhmaid 60-80 kg, agus 10-14 cliathbhoscaí oiriúnach coimeádán 40HQ.

Baineann FOB Ningbo nó Shanghai mura fearr leat CIF, CFR nó DDP. Eisítear léaráid phailléid roimh phacáil ionas gur féidir an trucail a chur in áirithe roimh ré.

Páipéarachas seolta leis an ordú: sonrasc tráchtála, liosta pacála, teastas tionscnaimh, comhaid CE/TUV agus tuarascáil PF/THD.

Téarma Seirbhíse: An Rud a Chlúdaíonn an Dá Bhliain i ndáiríre

Téarma dhá bhliain trasna modúil, céim rialaitheora agus scagtha. Is é an t-alt PFC an chuid a dhíghrádaíonn go ciúin ar aonaid saor; tá ár gcuid clúdaithe go sainráite.

Cuireann éilimh dheimhnithe earraí breise ar chúiréireachta laistigh de 48 uair an chloig - de ghnáth 3-5 lá oibre ar fud na hEorpa.

Nuashonruithe firmware agus paraiméadar á bhrú go cianda trí OCPP - ní gá cuairt a thabhairt ar an suíomh ar an gcuid is mó de na saincheisteanna.

Faigheann na suiteálacha tosaigh físghlao coimisiúnaithe - déantar athbhreithniú beo ar thaisceadh, sreangú agus péireáil inneall.

Gnáthamh molta: scagairí a ghlanadh gach 6 mhí, críochfoirt a aischur go bliantúil, agus an tonnchruth ionchuir a athsheiceáil nuair a théann ualaí nua isteach sa bhusbharra.

Nótaí Suiteála: Mícheart vs Ceart

Mícheart: An charger seo a thabhairt i dtír ar fhriothálaí atá trom cheana féin le armónach le tiomáint mótair, ansin ag cur an milleán ar an aonad as saincheisteanna suímh. Ar dheis: déan an tonnchruth isteach a thomhas ar dtús; léirmhíníonn ár n-innealtóirí an taifeadadh agus an maolú méide más gá.

Mícheart: Ag glacadh leis nach n-iompraíonn an seoltóir neodrach sruth ar fhotha trí phas riamh. Ar dheis: Coinníonn THD ≤5% ualach neodrach beag, ach ní mór an t-ionchur AC a shreangú fós de réir an láimhe - 4-lárnach nó 5-lárnach mar a shonraítear.

Mícheart: An t-aonad a rith ó ghineadóir beag gan cumas a sheiceáil. Ar dheis: ní mór voltas agus minicíocht chobhsaí a bheith ag gineadóir atá ag beathú an ionchuir PFC seo; deimhnigh go bhfuil sé rátáilte le haghaidh inrush móide ualach leanúnach.

Mícheart: Gan bacadh leis an tseiceáil chasmhóiminte bhliantúil mar ní thuistear an t-aonad riamh. Ar dheis: téitear críochfort scaoilte faoi 80kW go mall; tá an tseiceáil 15 nóiméad níos saoire ná lug leáite.

Mícheart: Ligeann PF ≥0.99 a chreidiúint duit neamhaird a dhéanamh ar ualaí suímh eile. Ar dheis: tá an charger glan, ach tá an claochladán fós ag freastal ar gach rud eile ar an busbar.

Scéalta Oibreora: Cad a Rinne na hUimhreacha Dóibh

Shuiteáil páirc loighistice san Ísiltír sé aonad AF-DC-80-Y-B-O-4-H i mí Dheireadh Fómhair 2025 ar chlaochladán roinnte 630 kVA a chothaíonn stór fuar freisin. Thomhais a gcomhairleoir THD ag an bpointe cúplála coitianta: 4.9% le sé luchtaire ag rith, i gcomparáid le 11% le dhá aonad níos saoire a ndearna siad triail orthu. A ngearán: braitheann insí an dorais solas do mheáchan an dorais.

D'fheistigh slabhra óstán sa Tuirc ceithre aonad i Bodrum agus Antalya. D'éirigh lena bhfeidhmiú nasctha greille gan staidéar armónach toisc go raibh na tuarascálacha tástála ceangailte leis. Tugann an bainisteoir oibríochtaí faoi deara go bhfuil torann an lucht leanúna 65dB le cloisteáil ó dheic na linne san oíche.

Chuir miondíoltóir i gCathair Mheicsiceo dhá aonad ar dhíon a chothaíonn banc staighrí beo freisin. Dhiúltaigh foireann leictreach an Meall do chargers dhá bhranda eile maidir le cáilíocht cumhachta; d'éirigh leis an gceann seo athbhreithniú a dhéanamh i gceann seachtaine. An gripe: bailíonn an painéal taobh QR deannach go tapa.

CCanna

C: Cad go díreach a chiallaíonn THD ≤5% go praiticiúil?

A: Fanann saobhadh armónach iomlán an tsrutha ionchuir ag nó faoi bhun 5% den bhunúsach ag lánualach. Go praiticiúil, cuireann an charger beagán truaillithe armónach le córas leictreach do shuíomh - go maith taobh istigh den chuid is mó de na teorainneacha fóntais.

C: An spreagfaidh an charger seo pionóis imoibríocha cumhachta mo áirgiúlachta?

A: Ní hea. Le fachtóir cumhachta ≥0.99 tá an comhpháirt imoibríoch diomaibhseach, mar sin níl aon bhunús le muirearú fóntais ar fhuinneamh imoibríoch nó ar fhachtóir ísealchumhachta chun tú a ghearradh.

C: An dteastaíonn scagaire armónach nó aonad ceartúcháin fachtóir cumhachta uaim?

A: Ní hea, déanann an taobh tosaigh gníomhach taobh istigh den chomh-aireachta araon. Is é sin an pointe a roghnaíonn an tsamhail seo thar charger ceartaitheoir éighníomhach.

C: An féidir é a reáchtáil ó ghineadóir díosail?

A: Sea, má tá voltas agus minicíocht chobhsaí ag an gineadóir laistigh den fhuinneog AC380V ±15% agus go bhfuil go leor cumas aige. Deimhnigh méid an ghineadóra linn sula ndéanann tú gealltanas.

C: An ndéantar an figiúr PF a thomhas faoi lánualach nó gan ach díomhaoin?

A: Ag ualach iomlán, agus freisin ag 25%, 50% agus 75% ualach. Taispeánann an tuairisc bhaisc na ceithre phointe go léir - iarr air.

C: Cad iad na doiciméid nasctha greille a sholáthraíonn tú?

A: Teastais CE/TUV, an tuarascáil tástála cáilíochta cumhachta le cuair PF agus THD, agus bileoga sonraí Béarla. Clúdaíonn siad seo formhór na n-athbhreithnithe áirgiúlachta san Eoraip, sa Mheánoirthear agus i Meiriceá Laidineach.

C: An gcosnaíonn cumhacht níos glaine níos mó?

A: Cuireann céim ghníomhach PFC roinnt costas comhpháirte i gcomparáid le ceartaitheoir saor - ach is beag é sin in aice le pionóis seachanta, uasghrádú claochladáin agus glaonna seirbhíse.

C: An féidir liom 80kW a rith ag 230V aon-chéim?

A: Ní hea, is aonad trí phas é seo a éilíonn AC380V ±15%. Maidir le suíomhanna aon phas, féach ar ár luchtairí DC balla-suite suas le 40kW ina ionad sin.
