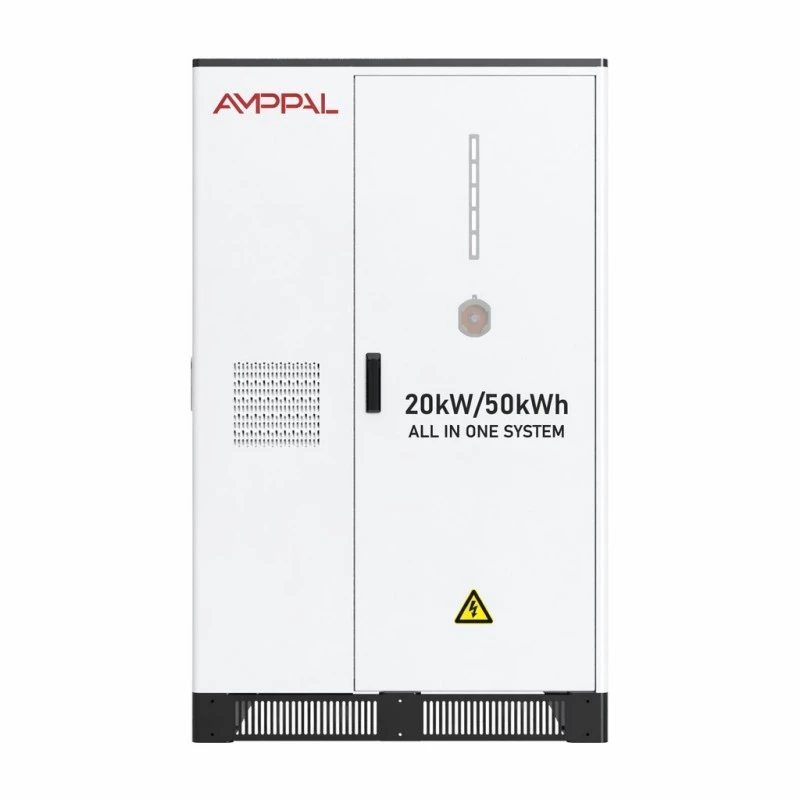

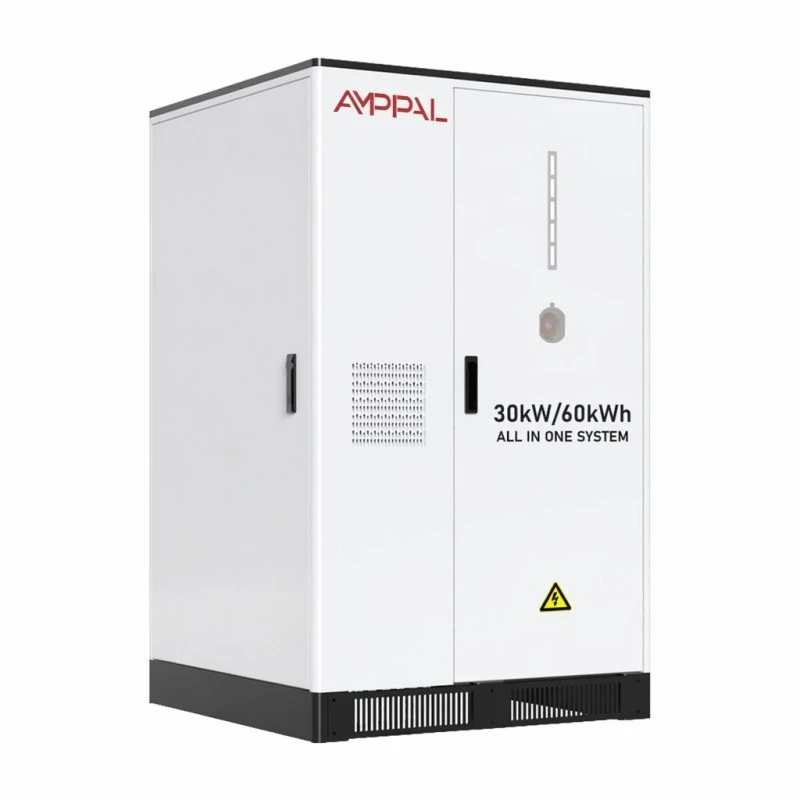

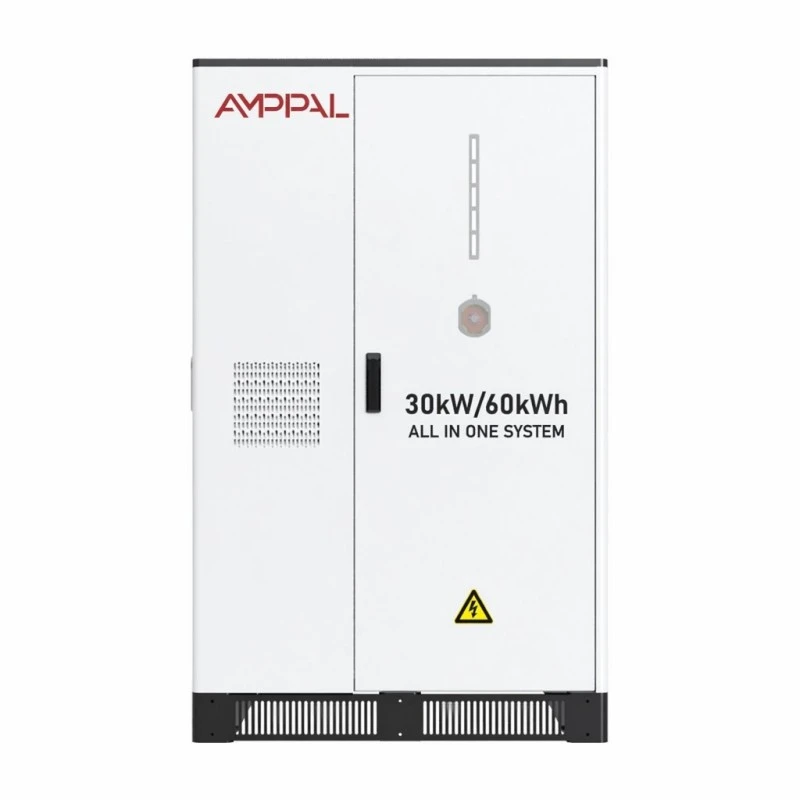

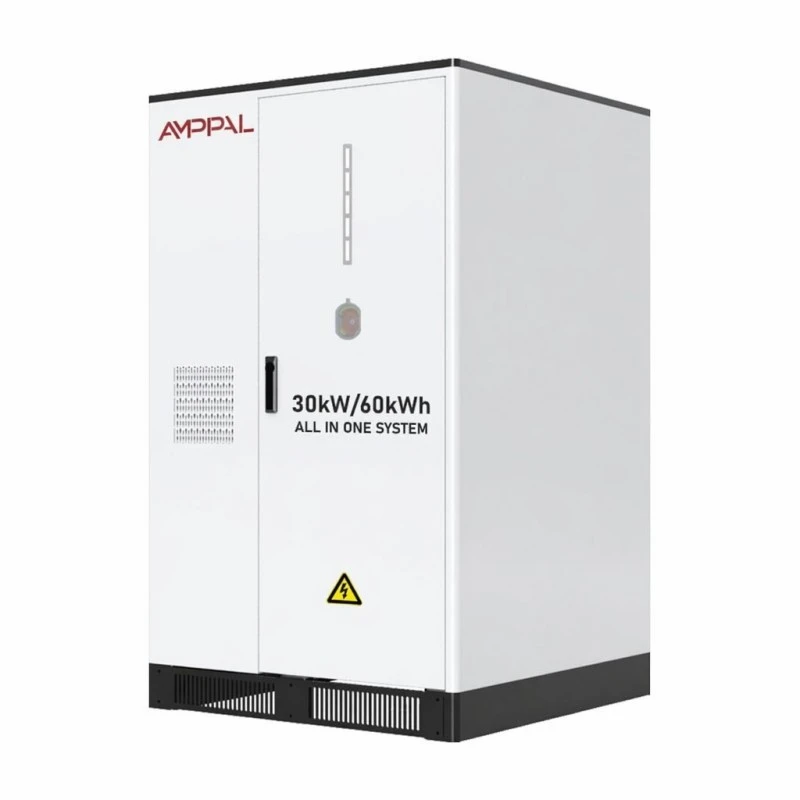

Córas Stórála Fuinnimh Ceallraí Uile-i-Aon 20–50kW le haghaidh Feidhmchláir Tráchtála agus Gréine

Comh-Aireachta Amháin In ionad Trí Liosta Soláthair

De ghnáth ciallaíonn tionscadal stórála gréine-móide trí díoltóir: inverter PV, raca ceallraí agus rialtóir a labhraíonn leis an dá cheann. Tá a bharántas féin ag gach ceann acu, a innealtóir coimisiúnaithe féin agus a chluiche milleáin féin nuair nach bhfuil an córas ag feidhmiú go maith. Titeann an Córas Stórála Fuinnimh Ceallraí Uile-i-Aon 20-50kW seo d'Fheidhmchláir Tráchtála agus Ghréine na dtrí cinn in aon seachadadh amháin.

Glacann an chéim inverter suas le 26kW de DC ó do eagar rooftop (39kW ar an tsamhail 30kW, 65kW ar an tsamhail 50kW) thar 2/4 lorgairía MPPT, mar sin an ceallraí muirear ó na gréine gan inverter hibrideach ar leith nó bosca teaghrán breise.

Taobh istigh tá ceallraí LFP 51.2kWh tógtha ó chúig phacáiste 10.24kWh, móide loighic rialaithe áitiúil a ritheann féin-ídiú, aistriú ama úsáide agus cúltaca greille ón scáileán céanna. Maidir le suíomh atá ag iarraidh féinúsáid gréine chomh maith le clúdach briste, is é seo an cosán is giorra ó ordú go dtí onnmhairiú.

Cén Fáth a dTábhálann an Rátáil Ionchuir Gréine

Ligeann ionchur uasta PV 26kW ar an tsamhail 20kW go sáraíonn an t-eagar rátáil an inverter; barrachas na dteanntán MPPT in ionad toradh i rith an lae a ghearradh.

2/4 bealaí MPPT: dhá rianaire mar chaighdeán, ceithre áit a bhfuil do dhíon os comhair azimuths éagsúla - ní chuireann taobh scáthaithe bac ar an taobh eile.

Is é 380V AC voltas greille rátáilte le caoinfhulaingt 50/60Hz ±5Hz, agus mar sin freastalaíonn an comh-aireachta céanna ar mhargaí 50Hz agus 60Hz gan malairt mhonarcha.

Ag éifeachtacht uasta 97% agus doimhneacht urscaoilte 90%, sroicheann níos mó de gach cileavata gréine an t-ualach in ionad a bheith caillte i gcomhshó.

Clúdaíonn cumarsáid thar CAN/RS485/WiFi monatóireacht áitiúil, croitheadh ​​láimhe inverter agus cianléamh gan tairseach ar leith a cheannach.

Coinníonn iontráil bun AC, trí phas ceithre shreang (3L+N+PE), ródú cábla laistigh den phlionta agus giorraíonn sé an rith go dtí an príomh-lasc-chlár.

Sonraíochtaí Teicniúla

Nuair a Thuilleann Comh-Aireachta 20-50kW A Coimeád

Monarcha beaga le buaicphointí táirgeachta gréine agus tráthnóna: clúdaíonn an tsamhail 20kW/51.2kWh spíc éilimh 20kW ar feadh thart ar dhá uair go leith.

Óstáin agus tithe aíochta ag rith aerchóirithe i gcoinne taraife am úsáide: muirear thar oíche, urscaoileadh tríd an fhuinneog fuaraithe.

Suímh phróiseála talmhaíochta a bhfuil cáilíocht ghreille ag baint leo — téann an comh-aireachta trí thití voltais ar rialú áitiúil gan bogearraí EMS seachtracha.

Slabhraí miondíola agus ceardlanna a léasaíonn spás: níl aon seomra ceallraí tiomnaithe ag teastáil ó chomh-aireachta amháin, gan ach eochaircheap coincréite cothrom agus rochtain cábla.

Réamhchúirteanna EV le hualaí luchtaithe measartha: maolán 2-4 luchtaire mall as nasc lag greille gan an claochladán a uasghrádú.

Conas a Ritheann an Topology Hibrideach Lá

Ar maidin cuireann na lorgairí MPPT fuinneamh gréine isteach san ualach foirgnimh ar dtús. Téann barrachas isteach sa cheallraí go dtí go sroicheann sé an uasteorainn SOC ríomhchláraithe, go hiondúil 90-100% ag brath ar do phlean taraife.

Nuair a sháraíonn an t-ualach gréine móide ceallraí clúdaíonn an eangach an t-iarmhéid gan uaim — céim tiontaithe amháin, ní dhá bhosca i mbun idirbheartaíochta thar bhus.

San oíche scaoileann an ceallraí le linn buaicuaireanta taraife agus coimeádann an EMS SOC urláir le haghaidh cúltaca eangaí. Toisc go bhfuil an sceideal i seilbh an rialaitheora áitiúil, ní stopann nasc idirlín caillte an loighic aistrithe - ní stopann sé ach an painéal cianda.

Cad atá sa Chomhad Sábháilteachta

Is éard atá i gcosaint dóiteáin ná aerasóil ag leibhéal PACÁISTE agus aerasóil arís ag leibhéal na comh-aireachta - dhá chéim neamhspleácha atá dírithe ar an dá áit éagsúla ar féidir le himeacht teirmeach tosú.

Iompraíonn cealla LFP 3.2V/100Ah CE agus RoHS ag leibhéal an phac, agus cuireann an trealamh iomlán doiciméadú UN38.3 agus MSDS le haghaidh custaim agus árachais ar fáil.

Coinníonn fuarú aer Chliste na cúig phacáiste laistigh de bhanna teochta caol; leanann cuar an lucht leanúna teocht na cille seachas a bheith ag rith ag luas iomlán an lá ar fad.

Oireann imfhálú IP54 suíomhanna ceannbhrat lasmuigh agus seomraí plandaí clúdaithe; tá an cuan leictreach scartha ón mbá ceallraí taobh istigh den chomh-aireachta.

Sonraítear saol na rothaíochta ag >6000 uair ag 0.5C agus 25°C le coinneáil fuinnimh 80% ar a laghad – tá timthriall iomlán amháin in aghaidh an lae oibre tuairim is fiche bliain sula sroichtear an tairseach.

Tá an fhuinneog chomhthimpeallach 0 ° C go + 50 ° C le taise 0-95% RH agus airde 2000m (deartha thuas); suíonn an chuid is mó de na seomraí plandaí neamhthéite taobh istigh de.

Conas a Tógtar an Comh-Aireachta 850kg i Yueqing

1. Iontógáil cille - déantar baiscshampláil ar chealla LFP atá ag teacht isteach maidir le toilleadh agus friotaíocht inmheánach sula gcuirtear tús le haon chóimeáil pacáiste.

2. Cóimeáil paca - déantar pacaí 102.4V/10.24kWh a tháthú, a shreangú agus a thástáil le insliú agus an pacáiste BMS feistithe.

3. Déantús comh-aireachta - déantar an leathán cruach a ghearradh le CNC, a lúbadh agus a tháthú, ansin réamhchóireáilte agus brataithe le púdar ar an líne chéanna a úsáidtear do na táirgí luchtaithe.

4. Comhtháthú inverter - déantar an chéim PV, an chéim ceallraí DC agus na críochfoirt AC a shreangú leis an rialtóir áitiúil i mbus amháin.

5. Feistiú dóiteáin agus teirmeach - déantar gineadóirí aerasóil, duchtanna aeir agus braiteoirí teochta a shuiteáil agus a sheiceáil go feidhmiúil.

6. Rith coimisiúnaithe - comhlánaíonn gach comh-aireachta muirear iomlán 0.5C agus scaoiltear le voltas paca-leibhéal agus teocht logáilte.

7. Insamhladh greille — deimhnítear aistrithe ar an eangach agus as an eangach i gcoinne foinse AC in-ríomhchláraithe sula scaoiltear é.

8. Pacáil - boltaítear an comh-aireachta chuig pailléad athneartaithe le táscairí turrainge, fillte agus ullmhaithe le haghaidh luchtú coimeádáin.

Ag piocadh Idir 20, 30 agus 50kW

Meaitseáil an tsamhail le d'allmhairiú sa chás is measa, ní le do mheán. Déan an t-éileamh leathuaire a thiomáineann do bhille a thomhas i ndáiríre: iompraíonn an tsamhail 20kW suas le 20kW de ualach ó cheallraí, an tsamhail 30kW 30kW, agus an tsamhail 50kW 50kW. Seo a leanas fuinneamh: 51.2, 61.44 agus 107kWh faoi seach.

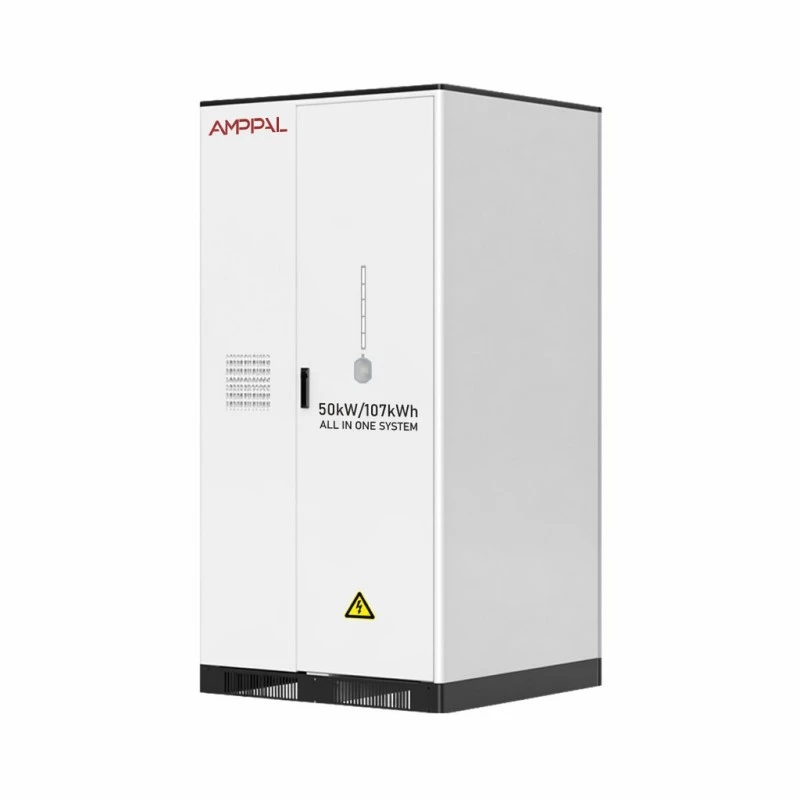

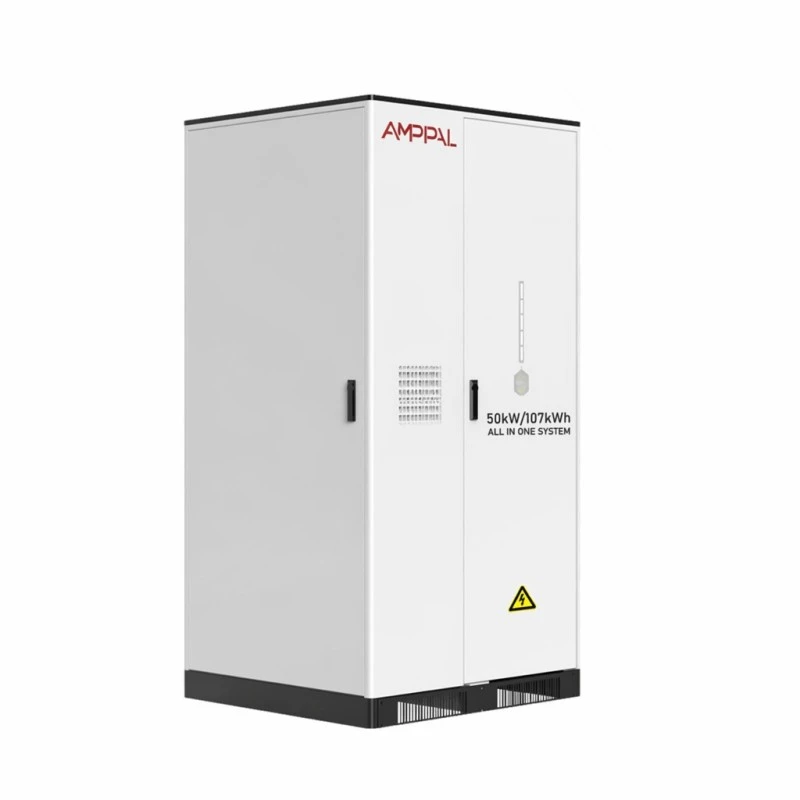

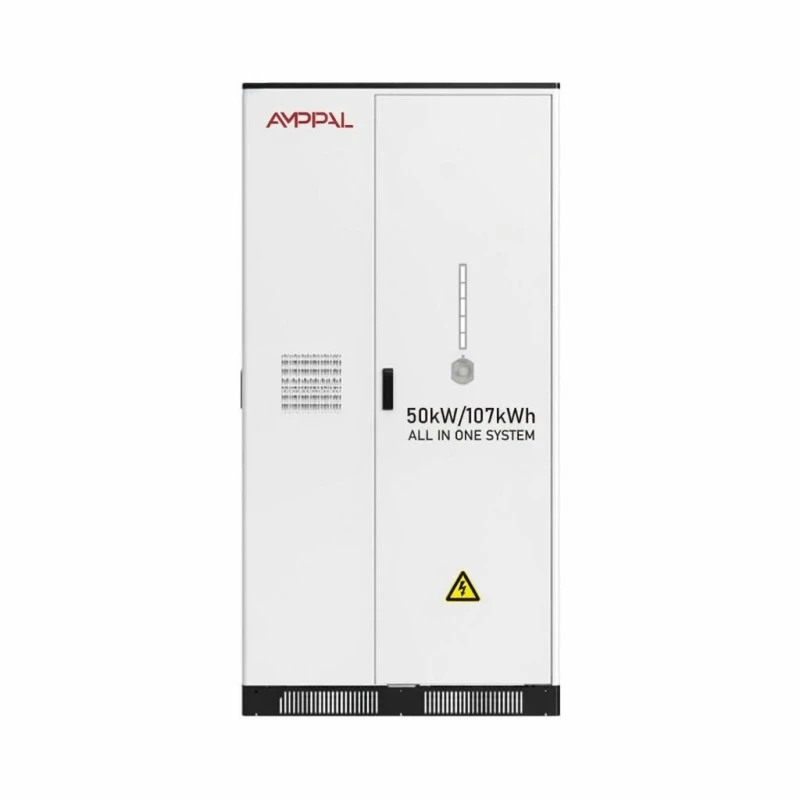

Tá an comh-aireachta 50kW difriúil go fisiciúil - 1100 * 1205 * 2200mm agus 1200kg in aghaidh 1000 * 1106 * 1640mm agus 850kg don dá cheann is lú - mar sin seiceáil leithead do dhoras, luchtú urláir agus rochtain craein sula ndéanann tú é.

Mura bhfuil aon fhadhb allmhairithe eangaí ag do shuíomh agus gan aon scaipeadh ama úsáide, is dócha gurb é an comh-aireachta seo an caiteachas mícheart. Íocann sé ar ais trí féin-ídiú agus aistriú taraife; gan iad sin, is sócmhainn pháirce é ceallraí. Déarfaimis é sin duit sula nglacfaimid d’ordú.

Comparáid a dhéanamh idir Sleachta Trasna Soláthraithe

Fiafraigh an bhfuil an éifeachtacht luaite ag leibhéal an chórais nó ag an inverter-amháin. Is é an ceann atá againn ná 97% uasta, arna thomhas ag teorainn na comh-aireachta lena n-áirítear ualaí cúnta.

Fiafraigh an gclúdaíonn an chosaint dóiteáin leibhéal an phacáiste agus leibhéal na comh-aireachta araon — ní fhágann luachan le haerasól comh-aireachta ach na pacaí gan chosaint.

Fiafraigh cad é an uasteorainn ionchuir MPPT; cuireann 'hibrideach 20kW' a ghlacann ach 15kW de PV iallach ort an dara inverter a cheannach níos déanaí.

Fiafraigh faoin EMS: an féidir leis an rialtóir áitiúil rith gan an scamall? Is é ár gceann, rud atá tábhachtach i margaí a bhfuil nascacht scealpach acu.

Téarmaí tráchtála: 25-35 lá oibre le haghaidh samhlacha caighdeánacha, barántas cúig bliana ar an gcomh-aireachta iomlán, MOQ aonad amháin le haghaidh orduithe meastóireachta.

Comh-Aireachta Aon Píosa a Sheoladh

Is iad na samhlacha 20kW agus 30kW ná 1000 * 1106 * 1640mm agus meáchan 850-950kg; is é an tsamhail 50kW ná 1100*1205*2200mm ag 1200kg. Gach long ar phailléad cruach athneartaithe le pócaí forklift, réidh le haghaidh trucail ardaitheora eireaball ag an gceann scríbe.

Glacann aonad amháin thart ar an tríú cuid de choimeádán 20 troigh; dhá oiriúnach go compordach le bracing. Toisc go bhfuil an ceallraí suiteáilte, déantar an lastas a aicmiú mar earraí contúirteacha UN3480 - ullmhaímid tuarascáil UN38.3 agus MSDS, agus ba cheart duit buiséad a dhéanamh do thart ar sheachtain amháin breise le haghaidh áirithintí earraí contúirteacha ag an gcalafort.

Is iad na téarmaí FOB Ningbo nó Shanghai mar chaighdeán, CIF ar fáil ar iarratas. I gcás lasta aeir aon-aonad, déanann an rang meáchain agus ceallraí neamheacnamaíoch; Is é lasta farraige nó talún an bealach praiticiúil.

Barántas, Díghrádú agus Babhtálacha Pacáistí

Barántas cúig bliana ar an gcomh-aireachta iomlán - pacaí, céim inverter, lucht leanúna teirmeach agus an rialtóir áitiúil - ní hamháin an ceallraí.

Tá údar leis an acmhainn 80% ar a laghad den fhuinneamh rátáilte a choinneáil thar na chéad chúig bliana faoi ghnáth-thimthriall 0.5C; tá díghrádú níos faide ná sin clúdaithe faoi na téarmaí céanna.

Is modúil idirmhalartaithe iad pacáistí: déantar pacáiste teipthe a mhalartú in uaireanta gan an comh-aireachta iomlán a thabhairt ar ais, agus déanann an BMS athchothromú go huathoibríoch nuair a atosófar é.

Clúdaíonn an tseirbhís bhliantúil glanadh scagaire, seiceáil chasmhóiminte críochfoirt, cigireacht lucht leanúna agus reáchtáil fíoraithe acmhainne; is féidir lenár ndiagnóisic chianda pacáiste lag a chur in iúl ar dtús.

Coinnítear pacáistí spártha agus boird rialaithe i stoc agus i long laistigh de 5-7 lá oibre; tá barántas sínte go dtí ocht nó deich mbliana ar phraghas ag am ordaithe.

Botúin Suiteála a Feicimid arís agus arís eile

Mícheart: ag glacadh leis go gcothaíonn an t-aschur 380V trealamh aon phas go díreach. Ar dheis: tá an comh-aireachta trí chéim; scoilt an t-ualach trasna L1/L2/L3 agus coinnigh an banna neodrach de réir an chóid áitiúil.

Mícheart: é a shuiteáil ar urlár adhmaid nó screed tanaí. Ar dheis: is gá eochaircheap coincréite nó urlár athneartaithe atá rátáilte don ualach pointe ar an meáchan 850-1200kg.

Mícheart: teaghráin PV de threoshuíomh measctha a rith isteach i rianaire amháin ag súil le haschur iomlán. Ar dheis: bain úsáid as cumraíocht MPPT 4-bhealach agus sann do gach azimuth a rianaitheoir féin.

Mícheart: an ceallraí a stóráil faoi -20 ° C nó luchtú os cionn +50 ° C. Ar dheis: meas an fhuinneog teocht stórála de -20 ° C go + 60 ° C agus an taise oibriúcháin 0-95% RH.

Mícheart: iontráil an chábla bun a adhlacadh in uisce nó smionagar. Ar dheis: coinnigh an plionta glan - glacann iontráil íochtair AC (3L+N+PE) leis go bhfanann achar na faireoga inrochtana.

Cad a Thuairiscíonn Suiteálaithe agus Úinéirí

Chuir ceardlann éadaigh i Dhaka, an Bhanglaidéis múnla 30kW taobh thiar de dhíon 40kWp go luath in 2025. Thuairiscigh an t-úinéir gur thit uaireanta gineadóra díosail ó laethúil go cúpla in aghaidh na míosa, agus thug an suiteálaí faoi deara gur shábháil an MPPT comhtháite seachtain coimisiúnaithe dóibh i gcomparáid le trealamh ar leith - cé gur mhian leo go mbeadh luaidhe níos faide ag antenna wifi dá stóras díon miotail.

Mar oibreoir ollmhargadh i Sóifia, ritheann an Bhulgáir aonad 20kW in aghaidh scaipeadh taraife oíche/lae. Dheimhnigh a mbainisteoir saoráide go n-íocann an comh-aireachta as thart ar an tríú cuid dá deilte leictreachais míosúil, agus chuir sé gearán leis: tá an fean inchloiste sa seomra stórais in aice láimhe, agus mar sin bhog siad chuig an mbá luchtaithe é.

Cheannaigh iosta soláthair mianadóireachta i Lima, Peiriú an tsamhail 50kW le haghaidh cúltaca tar éis ciorruithe greille arís agus arís eile. Mhol a n-innealtóir leictreach an luas aistrithe ar/lasmuigh den ghreille ach d’iarr siad aláram áitiúil níos airde – bhí sé éasca an painéal LED amháin a chur amú le linn seal oíche.

Ceisteanna Coitianta

C: An féidir é a mhuirearú go hiomlán ón ngrian gan aon ghreille?

A: Sea, i mód lasmuigh den ghreille; na bealaí MPPT PV chuig an ceallraí agus an t-ualach, leis an eangach amháin le haghaidh cúltaca.

C: Cé mhéad díon don mhúnla 20kW?

A: Timpeall 4kWp in aghaidh an 20m2 de dhíon maith, mar sin tá 26kW d'ionchur PV thart ar 130m2 de phainéil.

C: Cad a tharlaíonn le linn briseadh greille?

A: Aistríonn an comh-aireachta go modh lasmuigh den ghreille go huathoibríoch; sainmhíníonn an SOC cúltaca a shocraigh tú san EMS cé chomh fada agus a ritheann an foirgneamh.

C: Cé chomh fada is a mhaireann na pacáistí?

A: Níos mó ná 6000 timthriall ag 0.5C agus coinneáil 25 ° C go 80% - thart ar fiche bliain ag timthriall amháin in aghaidh an lae oibre, lúide má dhéantar rothaíocht níos deacra.

C: An féidir an inverter a athsholáthar ar leithligh?

A: Is ea, is modúil neamhspleácha iad céim an inverter agus na pacáistí, inseirbhíse gan an comh-aireachta a thabhairt ar ais chuig an mhonarcha.

C: Cad é an éifeachtacht turas bhabhta?

A: Uasmhéid 97% ag leibhéal na comh-aireachta le doimhneacht urscaoilte 90% - leathnaíonn cúlchiste DOD 10% an saolré rothaíochta freisin.

C: An gá dúinn seomra ceallraí?

A: Níl. IP54 agus an cosc ​​dóiteáin inmheánach a cheadú suiteáil seomra plandaí nó clúdaithe amuigh faoin aer ar eochaircheap coincréite.

C: Cad é an t-am luaidhe?

A: 25-35 lá oibre le haghaidh samhlacha caighdeánacha 20/30/50kW; cuireann voltais saincheaptha am.
