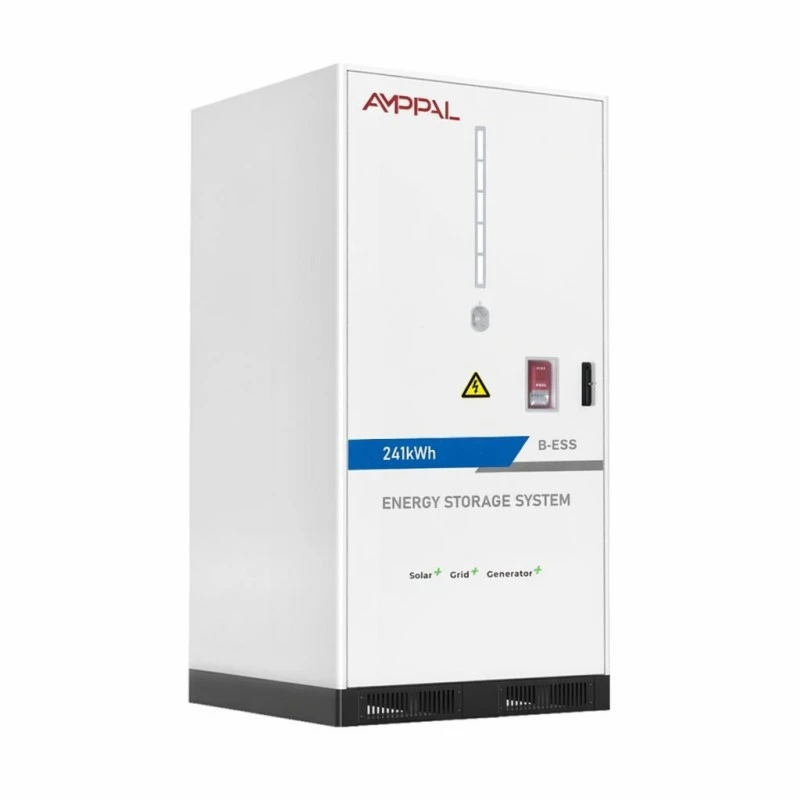

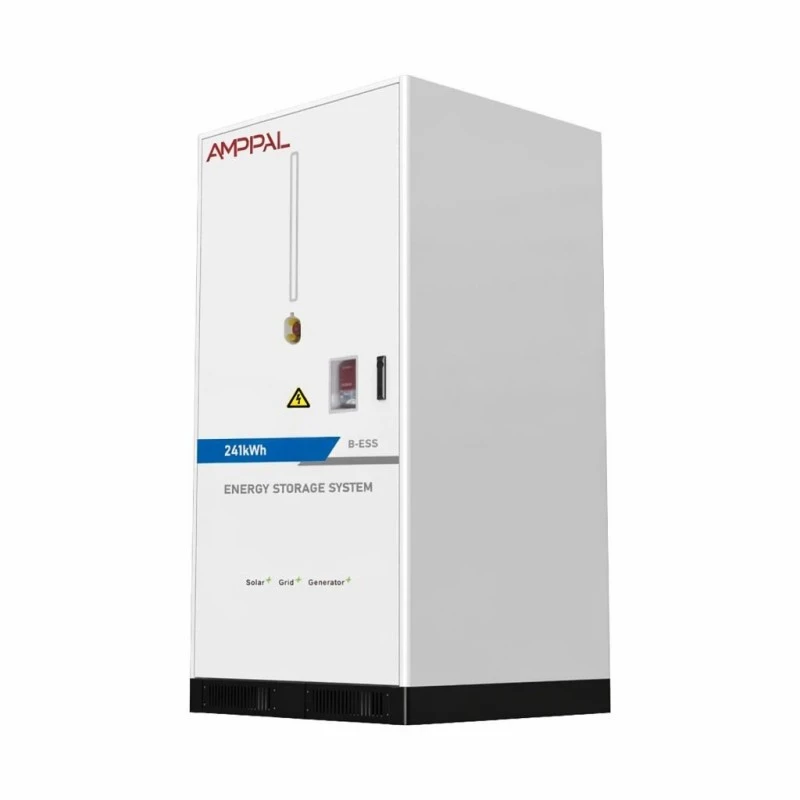

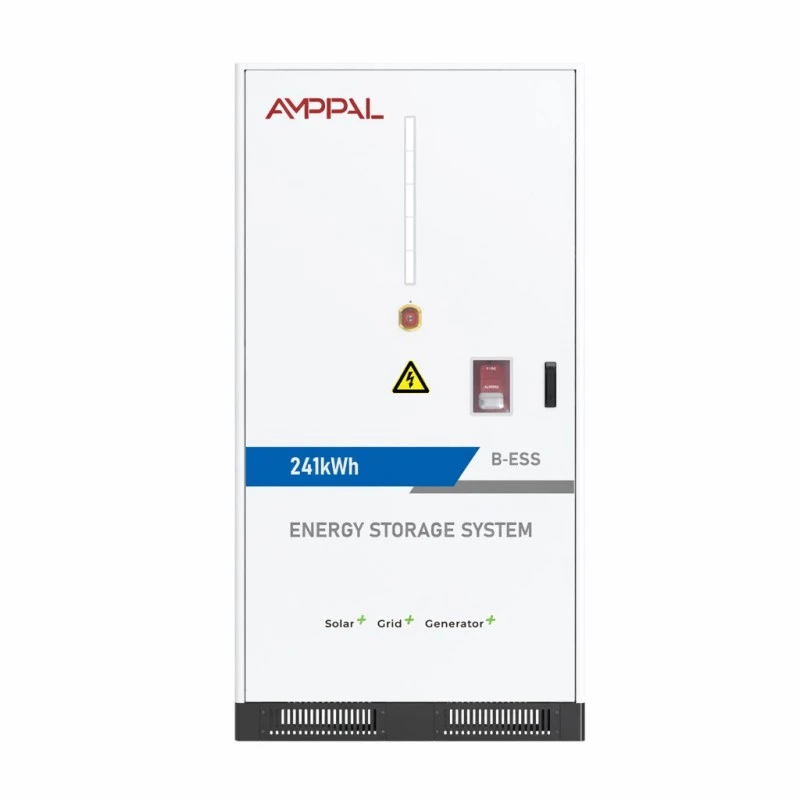

Córas Stórála Fuinnimh Battery Modúlach 225kWh / 241kWh do Microgrids Tráchtála

Ní Córas Stórála é Braisle Battery

An Córas Stórála Fuinnimh Battery Modúlach 225kWh / 241kWh seo do longa Microgrids Tráchtála gan aon inverter taobh istigh. Gan scáileán EMS, gan aon críochfoirt ghreille - is é an braisle ceallraí taobh DC é, agus is é an easpa sin go díreach an fáth a gceannaíonn comhtháthóirí é.

Is minic go mbíonn branda PCS is fearr, EMS ar fud an ghléasra, nó tionscadal coimeádáin ag integrator córais nó EPC ina bhfuil an chéim chomhshó cumhachta conraithe cheana féin. Ciallaíonn ceannach ceallraí le inverter ionsuite an dara tiontaire a cheannach nach féidir leat a úsáid, agus íoc as obair chomhtháthaithe a rinne an mhonarcha cheana féin.

Cuireann na braislí 225kWh agus 241kWh comhéadan DC glan i láthair thar CAN, Ethernet nó RS485, rud a ligeann duit an tsócmhainn stórála a cheangal le do chomhshó cumhachta agus stack rialaithe féin. Coinníonn tú an ailtireacht; soláthraímid an fuinneamh.

An Dá Chumraíocht agus Cad a Meaitseálann Siad

225kWh ag 1P224S le ainmniúil 716.8VDC agus fuinneog oibriúcháin 604 ~ 806VDC; 241kWh ag 1P240S le 768VDC ainmniúil agus 672 ~ 864VDC.

Úsáideann an bheirt acu cealla LFP 3.2V/314Ah i bpacáistí 51.2V/314Ah - 14 phacáiste don bhraisle 225kWh, 15 don 241kWh - agus ráta 150A caighdeánach reatha araon ag 0.5CP.

Oireann an fhuinneog 604~806VDC d’ardáin PCS tógtha timpeall ar bhus 600-800V DC; oireann an fhuinneog 672 ~ 864VDC don rang 750-900V - meaitseáil sula luafaidh tú an tionscadal.

Is é 88% an éifeachtacht uasta ag 0.5C thar aon mhuirear amháin agus urscaoileadh amháin, cúnta san áireamh, agus mar sin úsáideann do mhúnla turas cruinn uimhir chórais fíor.

Luaitear saol na rothaíochta níos mó ná 8000 uair ag 0.5C agus 25 ° C le coinneáil fuinnimh 80% ar a laghad - an uimhir a theastaíonn ó do mhúnla aisíocaíochta, agus na coinníollacha a ghabhann leis.

Aerchóiriú cliste aer-fhuaraithe, aerasóil móide cosaint dóiteáin perfluorohexanone, IP54, agus 2050kg i gcomh-aireachta 1095 * 1210 * 2120mm ar an dá leagan.

Sonraíochtaí Teicniúla

Cé a Cheannaíonn Braisle lom

Comhtháthaitheoirí le líne PCS atá ann cheana féin: cuireann an braisle stóráil ar a gcatalóg gan an dara inverter SKU le stoc agus tacaíocht.

EPCanna ag caighdeánú comhpháirtí ceallraí amháin thar roinnt suíomhanna - comh-aireachta 2050kg céanna, comhéadan cumarsáide céanna, liosta páirteanna breise i ngach áit.

Tionscadail a dhéanann gléasraí PV a thiontú go stóráil faoi chúpláil DC, áit a bhfuil an braisle suite ar bhus DC an inverter atá ann cheana féin agus go gcoimeádann an sean-inverter a ról.

Tionscadail coimeádáin ina bhfaigheann an cliant an PCS ar leithligh agus ní mór don cheallraí teacht mar aonad deimhnithe neamhspleách arna thástáil ag monarcha.

Tógtar cúltaca do shuímh mhianadóireachta agus thionsclaíocha ina bhfuil an ailtireacht rialaithe dílsithe agus nach mbeidh ach comhpháirt DC ag dul isteach inti.

Meaitseáil agus Cruachta le Do PCS

Is é an chéad seiceáil voltas. Caithfidh fuinneog oibriúcháin an bhraisle - 604~806VDC nó 672~864VDC ag brath ar mhúnla - suí taobh istigh den raon ionchuir PCS DC le corrlach ag an dá cheann, toisc go marcálann an ceallraí an fhuinneog iomlán idir an muirear folamh agus an muirear iomlán.

Is é an dara seiceáil an croitheadh ​​láimhe. Labhraíonn an braisle CAN, Ethernet agus RS485 mar chaighdeán le 4G roghnach le haghaidh seirbhíse iargúlta; labhraíonn do EMS ceann acu sin nó faigheann sé geata prótacail. Foilsímid léarscáil an chláir leis an bpacáiste doiciméadaithe ionas gur féidir le d’innealtóir rialaithe SOC, teorainneacha reatha agus aláraim chosanta a mhapáil gan glaoch ar mhonarcha.

Fásann an cumas trí bhraislí a chur leis, ní trí ath-racáil. Ceanglaíonn an dara braisle 241kWh den mhúnla céanna leis an mbus DC céanna go comhthreomhar - is é voltas ainmniúil comhoiriúnaithe an coinníoll - agus comhiomlánaíonn an láithreán EMS iad mar dhá fhoinse DC. Fanann an chumhacht teoranta ag an PCS; scálaí fuinnimh i gcéimeanna 225 nó 241kWh.

An Comhad Sábháilteachta agus Deimhnithe

Tá cosaint dóiteáin dhá chéim: aerasóil ag leibhéal an phacáiste, perfluorohexanone don toirt comh-aireachta - tá súil ag árachóirí cumraíochta anois ar chadhnraí tráchtála.

Tá CE agus RoHS ar phacáistí; na longa trealaimh le UN38.3 agus MSDS, is é sin an doiciméadú a iarrann árachóirí custaim agus láithreán a fheiceáil.

Imfhálú IP54 le hiontráil bun DC, ag scaradh an limistéar gland leictreach ón urrann pacáiste taobh istigh den chomh-aireachta.

Coinníonn aer-fuaraithe Chliste na pacáistí 14-15 i mbanda teocht daingean; modhnaíonn an rialtóir an lucht leanúna i gcoinne teocht na cille.

Is é 0°C go +50°C an clúdach oibriúcháin, 0-95% RH gan comhdhlúthú, airde 2000m leis an derating thuas - deimhnigh go bhfuil do shuíomh istigh ann sula sínítear é.

Críochnaíonn gach braisle tástáil rothaíochta mhonarcha iomlán 0.5CP le logáil pacáiste-leibhéal, agus seoltar an tuarascáil glactha leis an aonad.

An chaoi a gcuirtear an Braisle le chéile in Yueqing

1. Iontógáil cille - Déantar cealla LFP 314Ah a shampláil le haghaidh toilleadh agus friotaíocht inmheánach sula dtosaíonn an tógáil.

2. Cóimeáil paca - déantar pacaí 51.2V/314Ah a tháthú, a shreangú agus a fheistiú le paca BMS, ansin déantar tástáil inslithe orthu.

3. Déantús comh-aireachta - tá cruach leatháin gearrtha CNC, lúbtha, táthaithe agus púdar-brataithe le cosaint creimeadh.

4. Racáil — cuirtear pacaí isteach sa téad 1P224S nó 1P240S agus déantar an bus DC a chasmhóimint agus a sheiceáil.

5. Feistiú teirmeach agus dóiteáin — oiriúntóir aer, duchtú, gineadóirí aerasóil agus córas sárfhluaraheacsánóin a shuiteáil agus a thástáil.

6. Sreangú rialaithe - déantar an braisle-rialtóir, na geataí cumarsáide agus an fhaireog iontrála bun DC a fhoirceannadh agus a fhíorú.

7. Tástáil glactha - 0.5CP muirear agus urscaoileadh le voltas pacáiste-leibhéal agus teocht logáilte i gcoinne an tsraithuimhir.

8. Pacáil - tá an comh-aireachta 2050kg daingnithe le pailléad athneartaithe, feistítear táscairí turrainge, agus gréithe le haghaidh lasta.

Cé acu Braisle, agus Cé Mhéad

Roghnaigh an tsamhail de réir do fhuinneog voltais PCS ar dtús agus do sprioc fuinnimh sa dara háit. Díríonn bus 750-900V DC chuig an mbraisle 241kWh (672 ~ 864VDC); téann bus 600-800V chuig an aonad 225kWh (604 ~ 806VDC). Má dhéantar éagothroime voltais a bhrú, ciallaíonn sé an cadhnra nó an t-inverter a dhífhostú, agus gortaítear an aisíocaíocht araon.

Ansin comhaireamh braislí i gcoinne na fuinneoige seolta: seachadann gach braisle 225kWh 150A caighdeánach isteach sa bhus, mar sin is é an fuinneamh úsáideach i bhfuinneog dhá uair an chloig a athraíonn an PCS, ní an t-ainmchlár.

Bí macánta faoin gcruth soláthair. Mura bhfuil PCS agus EMS ar bith ag do thionscadal fós, is pointe tosaigh mícheart é braisle lom - bainfidh comh-aireachta nó coimeádán comhtháite ón raon mhonarcha céanna coimisiúnú níos tapúla. Tá an braisle do cheannaitheoirí ar leo an chuid eile den chruach cheana féin.

Ceisteanna le cur ar Bhraisle Athfhriotail

Iarr ar an bhfuinneog voltais, ní hamháin an ainmniúil. Is féidir le braisle luaite mar '768V' a bheith fós gan úsáid má ghearrann do PCS ag 850V agus má ghearrann an pacáiste go 864V.

Fiafraigh díobh cé acu an gcláraíonn an comms long léarscáileanna leis an aonad nó nach bhfuil ach tar éis athbhreithniú ÚNM - tá ár gceann sa phacáiste doiciméad.

Fiafraigh cén chaoi a gcuirtear cosaint dóiteáin ar stáitse: tá aerasóil agus perfluorohexanone araon i láthair anseo; athraíonn luachan aonghníomhaire do chomhad árachais.

Fiafraigh an luann éileamh an timthrialla ráta, teocht agus coinneáil - ní sonraíocht é '8000 timthriall' gan choinníollacha.

Téarmaí tráchtála: 25-35 lá oibre le haghaidh braislí caighdeánach, barántas cúig bliana, MOQ aonad amháin le haghaidh obair chomhtháthú fréamhshamhlacha.

Cnuasach 2050kg a sheoladh

Tomhaiseann an comh-aireachta 1095 * 1210 * 2120mm agus meáchan 2050kg ar an dá leagan, mar sin bogann sé ar phailléid athneartaithe le pócaí forklift agus pointí ardaithe le haghaidh craein nuair a bhíonn gá leis an suíomh.

Agus an ceallraí suiteáilte, is earraí contúirteacha UN3480 an lastas: ullmhaímid tuarascáil UN38.3 agus MSDS, agus ba cheart duit thart ar sheachtain amháin d'am luaidhe áirithinte DG a chur leis ag an mbunús.

Is iad na téarmaí FOB Ningbo nó Shanghai le CIF ar iarratas. Is é braisle amháin in aghaidh an urrann trucail an t-ualach praiticiúil le haghaidh lasta bóthair; d'oirfeadh dhá cheann coimeádán 20 troigh le bracing má cheadaíonn an bealach é.

Gealltanas Seirbhíse agus Acmhainne

Barántas cúig bliana ar phacáistí, aerchóiriú, córas dóiteáin agus an rialtóir braisle mar aonad seachadta amháin.

Tá coinneáil acmhainne údar ag 80% faoi rothaíocht 0.5C sonraithe, tagarmharcáilte i gcoinne logáil glactha na monarchan.

Is féidir pacaí a mhalartú sa réimse: cuirtear paca lag in ionad uaireanta an chloig agus níl an chuid eile den teaghrán gan teagmháil, agus déanann an BMS athchothromú nuair a atosófar é.

Ligeann ciandhiagnóisic thar CAN/Eth/RS485 (4G roghnach) dár n-innealtóirí sonraí ar leibhéal an phacáiste a léamh agus sruth na mbratach sula dtaispeánfar iad i dtuarascálacha fuinnimh an tsuímh.

Clúdaíonn an tseirbhís bhliantúil glanadh scagaire, seiceálacha brú dóiteáin, fíorú chasmhóiminte agus reáchtáil acmhainne; long pacáistí spártha laistigh de 5-7 lá oibre.

Botúin Chomhtháthaithe Feicimid arís agus arís eile

Mícheart: an braisle a shreangú chuig PCS ar ar éigean a fhorluíonn a fhuinneog DC an raon ceallraí. Ar dheis: fíoraigh go bhfuil 604~806VDC nó 672~864VDC suite taobh istigh den fhuinneog PCS agus corrlach ag an dá cheann.

Mícheart: meascadh braislí 225kWh agus 241kWh ar aon bhus. Ar dheis: caithfidh aonaid chomhthreomhara a bheith mar an tsamhail chéanna ionas go mbeidh voltais ainmniúla i gcomhthráth.

Mícheart: an fhaireog iontrála bun DC a fhágáil inrochtana don rith uisce. Ar dheis: séalaigh an gland ag an suiteáil agus coinnigh an limistéar plionta soiléir.

Mícheart: ag glacadh leis go gciallaíonn IP54 nochtadh lasmuigh in áit ar bith. Ar dheis: glacann sé deannach agus splancscáileán, ní seasann uisce - coinnigh an braisle as talamh atá seans maith le tuilte.

Mícheart: gan bacadh leis an tástáil léarscáile cumarsáide roimh fhuinneamh. Ar dheis: rith croitheadh ​​láimhe CAN/RS485 ar leibhéal binse le do EMS sula nasctar an braisle leis an mbus.

Cén Tuairiscíonn Comhtháthóirí

Phéireáil comhtháthóir córais i Dubai an braisle 241kWh le PCS 500kW le haghaidh tionscadal óstáin go luath i 2025. Dúirt a n-innealtóir luaidhe gur lig an léarscáil clár CAN dóibh mapáil EMS a chríochnú tráthnóna, agus go ndearna an tuarascáil tástála monarchan athbhreithniú doiciméad an údaráis áitiúil díreach - cé go raibh eireabaill cábla DC níos giorra ná a gcleachtas caighdeánach, agus mar sin chuir siad bosca acomhal leis.

Rinne EPC i Cape Town caighdeánú ar an mbraisle 225kWh thar thrí shuíomh miondíola. Thug a gceannaire soláthair faoi deara go raibh an chomh-aireachta 2050kg comhionann agus liosta na bpáirteanna spártha comónta ag lóistíocht simplithe an láithreáin, agus rinne a bhfoireann coimisiúnaithe gearán go bhfuil painéal rochtana seirbhíse an oiriúntóra aer suite ar an taobh atá os comhair an bhalla ina rogha leagan amach.

Mar chonraitheoir mianadóireachta i Medellin, ritheann an Cholóim dhá bhraisle 241kWh ar bhus DC amháin taobh thiar de chóras hibrideach díosail. Dheimhnigh a n-innealtóir rialaithe an chumraíocht chomhthreomhar a bhí i seilbh SOC comhoiriúnaithe mar a fógraíodh, agus d'iarr siad rogha antenna wifi níos faide ionas gur shroich an braisle diagnóisic an seomra rialaithe gan cábla.

Freagraí Comhtháthaitheoirí Fiafraigh Roimh Shíniú

C: An bhfuil an PCS san áireamh?

A: Níl - is é seo an braisle ceallraí taobh DC. Téann sé chuig do PCS/EMS thar CAN, Ethernet nó RS485 (4G roghnach).

C: Cé na voltais PCS a mheaitseálann sé?

A: Cuimsíonn an braisle 225kWh 604 ~ 806VDC; téann an 241kWh trasna 672 ~ 864VDC. Seiceáil do fhuinneog PCS DC in aghaidh an raoin.

C: An féidir liom dhá bhraisle a reáchtáil go comhthreomhar?

A: Sea, braislí den tsamhail chéanna ar an mbus DC céanna, voltas ainmniúil comhoiriúnaithe, comhiomlánaithe ag an suíomh EMS.

C: Cad é an sruth caighdeánach?

A: 150A in aghaidh an bhraisle ag ráta 0.5CP; sainmhíníonn an PCS an chumhacht, sainmhíníonn an braisle an fuinneamh.

C: Cad é an éifeachtacht turas bhabhta?

A: Uasmhéid 88% ag 0.5C thar aon mhuirear amháin agus urscaoileadh amháin, cúnta san áireamh.

C: Cá fhad a mhairfidh na cealla?

A: Níos mó ná 8000 timthriall ag 0.5C agus 25 ° C le coinneáil 80% ar a laghad; giorraíonn teocht chomhthimpeallach níos airde é.

C: An oibríonn sé le EMS tríú páirtí?

A: Tá - tá an léarscáil clár mar chuid den phacáiste doiciméadaithe, mar sin is féidir le d'innealtóir comhtháthú gan glaoch mhonarcha.

C: Cad é an t-am luaidhe?

A: 25-35 lá oibre do bhraislí caighdeánacha, chomh maith le thart ar sheachtain d'áirithintí earraí contúirteacha ag an mbunús.
