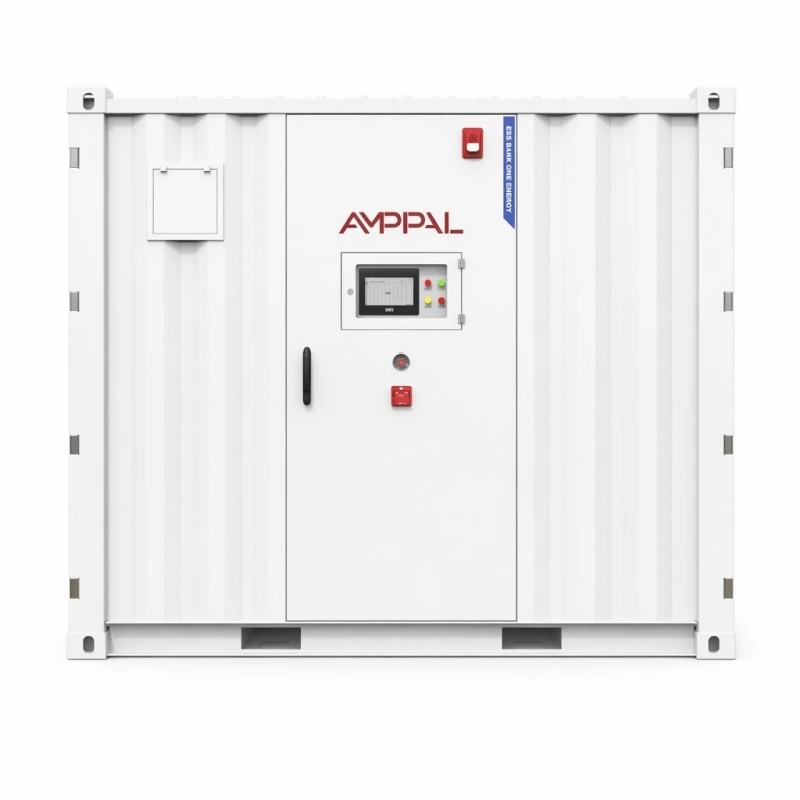

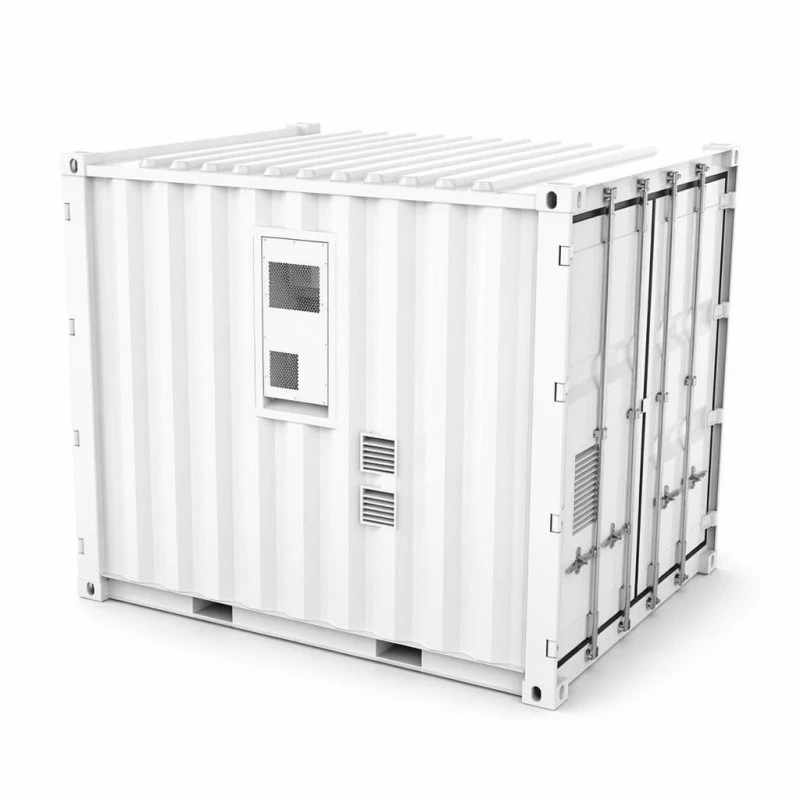

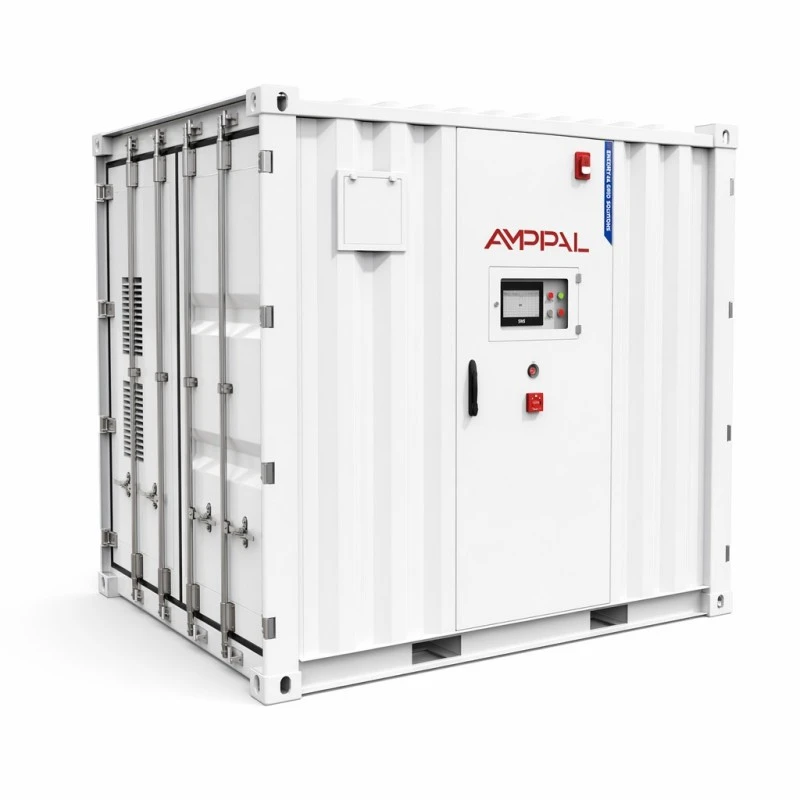

Córas Stórála Fuinnimh Battery Coimeádán Utility-Scála

Cad a Thagann ar an Trucail

Cuirtear tionscadail gnáthuaireanta meigeavata le chéile ar an láthair: sroicheann pacáistí ar phailléid, téann racaí suas, tarraingtear cáblaí, agus caitear leath an ama coimisiúnaithe ag cuardach botúin sreangaithe a rinneadh le linn na seachtaine suiteála. Déanann an Córas Stórála Fuinnimh Ceallraí Coimeádán Fóntais-Scála Inbhéartaithe an seicheamh sin. Comhtháthaítear na 48 nó 55 pacáiste ceallraí, an lúb aerchóirithe, na córais dóiteáin aerasóil agus perfluorohexanone, agus an sreangú monatóireachta ar urlár ár monarcha i Yueqing, déantar iad a thástáil mar chóras amháin, agus seolta mar aonad amháin 3048 * 2438 * 2591mm. Nuair a shroicheann siad é, cuireann criú an tsuímh ar an eochaircheap ullmhaithe é, ritheann sé an cábla iontrála bun DC chuig PCS/EMS an tionscadail, agus cuireann sé ar láimh é don choimisiúnú. Bogtar an t-am cóimeála monarchan ó do chosán ríthábhachtach, agus is gnách gurb é an pointe iomlán a bhaineann le coimeádán a cheannach seachas córas raca.

Cúig Uimhir a Shainmhíníonn an Dá Leagan

Toilleadh rátáilte 1060kWh agus 1215kWh ón imfhálú céanna: 48 pacáiste i gcoinne 55 pacáiste de chealla LFP 3.2V/314Ah, mar sin ní athraíonn an lorg, an eochaircheap agus an plean craein idir leaganacha.

Ní hionann ailtireacht sreangán de réir dearadh - 4P264S don aonad 1060kWh ag 844.8VDC ainmniúil, 5P242S don aonad 1215kWh ag 774.4VDC - agus fanann an dá cheann laistigh den fhuinneog 680 ~ 950VDC glacann an chuid is mó de na hardáin PCS móra.

Is é 200A sruth caighdeánach muirir agus urscaoilte ar an dá cheann, ag ráta 0.5CP, a choinníonn aschur DC an choimeádáin comhoiriúnach le dearaí bus tionscadail tipiciúil.

Luaitear éifeachtúlacht an chórais ag 88% ar a mhéad ag 0.5C, arna thomhas thar aon mhuirear amháin agus urscaoileadh amháin - áirítear leis an bhfigiúr cúnta, ní hamháin an sreang ceallraí.

Luaitear an saolré mar níos mó ná 8000 timthriall ag 0.5C agus 25 ° C le coinneáil fuinnimh 80% ar a laghad, agus tá an banna oibriúcháin 0 ° C go + 50 ° C ag teacht leis an taobh istigh aer-oiriúnaithe.

Sonraíochtaí Teicniúla

Catagóir	Paraiméadar	Múnla 1060kWh	Múnla 1215kWh
Taobh DC	Acmhainn rátáilte	1060kWh	1215kWh
	Cineál cille	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	Teaghrán córas ceallraí	4P264S	5P242S
	Sonraíocht PACÁISTE	70.4V314Ah	70.4V314Ah
	NÍL. de PACÁISTÍ	48 PCS	55 PCS
	Voltas ainmniúil	844.8VDC	774.4VDC
	Raon voltais	680~950VDC	680~950VDC
	Táille caighdeánach / sruth urscaoilte	200A	200A
Paraiméadair chórais	Éifeachtúlacht an chórais	MAX.efficiency 88% @0.5C / 1 Muirear 1 Urscaoileadh	MAX.efficiency 88% @0.5C / 1 Muirear 1 Urscaoileadh
	Saolré an chórais	>8000Times(0.5C@25°C) Ráta coinneála fuinnimh ≥ 80%	>8000Times(0.5C@25°C) Ráta coinneála fuinnimh ≥ 80%
	Modh sreangaithe	iontráil bun DC	iontráil bun DC
	Ráta muirir & urscaoilte	0.5CP	0.5CP
	Modh bainistíochta teirmeach	oiriúntóir aer aer-fuaraithe Chliste	oiriúntóir aer aer-fuaraithe Chliste
	Prótacal cumarsáide	CAN/Eth/RS485(4G Roghnach)	CAN/Eth/RS485(4G Roghnach)
	Córas cosanta dóiteáin	Aerasól & Perfluorohexanone	Aerasól & Perfluorohexanone
	Rátáil IP	IP54	IP54
	Méid an táirge	3048*2438*2591mm	3048*2438*2591mm
	Meáchan táirge	9500kg	10500kg
Riachtanais Chomhshaoil	Raon teochta oibriúcháin	0°C~+50°C	0°C~+50°C
	Raon taise oibriúcháin	0~95% RH (Gan comhdhlúthú)	0~95% RH (Gan comhdhlúthú)
	Airde oibriúcháin	2000m (>2000m ón gcéim)	2000m (>2000m ón gcéim)
	Deimhniú	PACÁISTE: CE ROHS UN38.3 MSDS	PACÁISTE: CE ROHS UN38.3 MSDS
	Bharántas	5 Bliana	5 Bliana

Láithreáin a Choimisiúnaíonn Uair Mheigeavata

Páirceanna tionsclaíochta le buaicphointí tráthnóna 2-4 uair an chloig agus struchtúr taraife a thugann luach saothair don fhuinneog sin a aistriú.

Athsholáthar gineadóir díosail: Clúdaíonn urscaoileadh 1060kWh ag 200A ualach measartha tionsclaíoch trí fhuinneog briste tipiciúil gan lóistíocht breosla.

Teastaíonn ó fheirmeacha gréine nó ó fheirmeacha gaoithe aschur daingean a dhéanamh agus giniúint a bheadh ​​ciorraithe murach sin a ghabháil.

Cuideachtaí dáileacháin ag cur uasghrádú fostáisiúin siar trí bhuaic friothálacha a bhearradh ar feadh séasúr nó dhó.

Suíomhanna cianda mianadóireachta agus oileáin ina bhfuil seomraí ceallraí a tógadh ar an suíomh neamhphraiticiúil agus is é seachadadh de réir tástála monarchan an t-aon rogha iontaofa.

Mar a Thagann Tionscadal Réamhdhéanta Ar Líne

Tosaíonn seicheamh an tionscadail leis an bpacáiste sibhialta: ceap cothrom coincréite rátáilte don ualach pointe 9500-10500kg, trinse cábla go dtí suíomh an choimeádáin, agus imréiteach le haghaidh diúltú teasa an oiriúntóra aer.

Is oibríocht craein amháin é an t-ardú. Is crua-earraí coimeádáin caighdeánacha iad clúdach 3048 * 2438 * 2591mm an aonaid agus teilgin cúinne, mar sin cuirtear an barra scaipthe agus an rigging ar cíos seachas a bheith saincheaptha.

Ritheann an coimisiúnú ansin i dtrí chéim: sreangú DC tríd an glandán iontrála bun chuig an suíomh PCS, croitheadh ​​láimhe CAN/Eth/RS485 leis an tionscadal EMS (4G cianrochtain roghnach), agus an seicheamh glactha ina bhfinnéithe an t-údarás áitiúil nó oibreoir na greille tástálacha cosanta sealaíochta, muirear/urscaoileadh ag 0.5CP agus seiceáil cruinneas tuairiscithe an SOC. Ceadaigh dhá nó trí lá d'obair láithreáin tar éis an coimeádán a shocrú.

Laistigh den Chomhad Sábháilteachta agus Deimhnithe

Dhá oibreán dóiteáin neamhspleácha: gníomhaíonn aerasóil taobh istigh den toirt pacáiste agus tuilte perfluorohexanone an spás coimeádáin - clúdaíonn an péire imeachtaí teirmeach ar an dá scála.

Imfhálú IP54 le hiontráil bun DC, mar sin glactar leis an gcoimeádán báisteach agus deannach ar an láthair fad a fhanann an treá leictreach íseal agus cosanta.

Iompraíonn pacáistí CE agus RoHS; na longa trealaimh iomlána le doiciméid UN38.3 agus MSDS a theastaíonn le haghaidh iompair, custaim agus árachas suímh.

Coinníonn aerchóiriú aer-fuaraithe Chliste an teaghrán pacáiste 48-55 i mbanda teochta caol; modhnaíonn an rialtóir seachas rothaíocht go crua.

Tá an clúdach oibriúcháin 0°C go +50°C comhthimpeallach le 0-95% RH gan comhdhlúthú, agus airde 2000m le derating thuas — uimhreacha ar fiú iad a sheiceáil i gcoinne do shuíomh tionscadail.

Comhlánaíonn gach coimeádán muirear iomlán 0.5CP agus urscaoileadh le logáil pacáiste-leibhéal sa mhonarcha sula ndéantar na doirse a shéalú le haghaidh loingsiú.

Ocht gCéim Laistigh den Ghléasra Yueqing

1. Iontógáil cille - 314Ah Déantar cealla LFP a bhaiscshampláil le haghaidh toilleadh agus friotaíocht inmheánach ar theacht dóibh.

2. Tógáil pacáiste - déantar pacaí 70.4V/314Ah a tháthú, a shreangú, a fheistiú leis an bpacáiste BMS agus déantar tástáil inslithe orthu.

3. Déantús coimeádáin - déantar an t-imfhálú a ghearradh, a tháthú agus a brataithe le cosaint creimeadh ar an urlár céanna le táirgí fuinnimh eile na cuideachta.

4. Suiteáil raca - tá pacaí suite i leagan amach teaghrán 4P264S nó 5P242S leis an rith bus DC.

5. Feistiú teirmeach agus dóiteáin — déantar aonaid aerchóirithe, duchtanna, gineadóirí aerasóil agus sorcóirí sárfhluaraheacsánóin a shuiteáil agus déantar tástáil feidhme orthu.

6. Sreangú agus rialú - déantar monatóireacht, na geataí cumarsáide agus an fhaireog iontrála bun DC a fhoirceannadh chuig comhéadan an tionscadail.

7. Tástáil glactha monarchan - rothaíocht iomlán 0.5CP le voltas paca-leibhéal agus teocht logáilte i gcoinne na sraithuimhir.

8. Séalaithe agus pacáil - doirse séalaithe, táscairí turrainge feistithe, aonad ullmhaithe don chlós coimeádáin.

Seiceáil Réaltacht Sizing ag Scála Coimeádán

Ceannaigh an t-athróg a oireann don fhuinneog seolta, ní don uimhir is mó. Seachadann an t-aonad 1060kWh caighdeán 200A ar bhus 844.8VDC; cuireann an t-aonad 1215kWh níos mó fuinnimh ar ainmniúil 774.4VDC níos ísle. Seiceáil an voltas atá laistigh de do raon oibriúcháin PCS sula ngearrtar an PO.

Tá fíor-theorainneacha ag fuarú aer. Má sháraíonn do shuíomh + 50 ° C go rialta, nó má shuíonn sé in aeráid tais thrópaiceach ina ritheann an t-oiriúntóir aer faoi lánualach go leanúnach, coinneoidh táirge a fhuaraítear le leacht teocht na cille níos réidhe agus d'fhéadfadh sé a bheith oiriúnach níos fearr. Deirimid amhlaidh sa luachan seachas tar éis seachadta.

Faoi bhun thart ar 500kWh de riachtanas stórála, is é an coimeádán seo an cruth mícheart. Cosnaíonn táirge ar scála comh-aireachta níos lú ar iompar, craein agus suíomh, agus is féidir linn tú a dhíriú ar cheann amháin ón raon céanna.

Ceisteanna le cur ar Sleachta EPC

Fiafraigh cé acu an bhfuil an figiúr éifeachtúlachta ag leibhéal an chórais thar thimthriall muirir-urscaoilte amháin - is é 88% ar a mhéad ag 0.5C an figiúr éifeachtúlachta againn, agus na cúnta san áireamh.

Fiafraigh an luann an t-éileamh ar shaolré na rothaíochta ráta, teocht agus tairseach coinneála — is abairt mhargaíochta é ‘8000 timthriall’ gan aon choinníollacha, ní sonraíocht.

Fiafraigh cé mhéad gníomhairí dóiteáin atá istigh. Is é aerasóil móide perfluorohexanone an chumraíocht atá ag árachóirí ag scríobh isteach ina gcuid riachtanas de réir a chéile.

Fiafraigh de cad a tharlóidh don am coimisiúnaithe má úsáideann PCS an tsuímh prótacal cumarsáide difriúil - tá CAN, Ethernet agus RS485 caighdeánach anseo, cianrialtán 4G roghnach.

Téarmaí tráchtála: ritheann an táirgeadh 30-40 lá oibre le haghaidh coimeádán caighdeánach, barántas cúig bliana, agus is féidir na pacáistí ceallraí a athsholáthar sa réimse gan an coimeádán a dhísheoladh.

Ardaithe, Loingseoireacht agus Custaim

Ag 3048 * 2438 * 2591mm agus 9500kg (1060kWh) nó 10500kg (1215kWh), bogann an t-aonad ar leaba árasán le craein ag an dá cheann. Ní rátáiltear forklifts don mheáchan seo; rigging plean agus craein eochaircheap sula dtagann an trucail.

Toisc go bhfuil an ceallraí suiteáilte agus á mhuirearú, seoltar an coimeádán mar earraí contúirteacha UN3480. Ullmhaímid tuarascáil UN38.3, MSDS agus dearbhú pacála an Ard-Stiúrthóireacht na hEorpa; ba chóir duit buiséad de thart ar sheachtain amháin breise a chur in áirithe d'am tionscanta ag an mbunús in aghaidh an lasta ginearálta.

Is iad na téarmaí caighdeánacha ná FOB Ningbo nó Shanghai le CIF ar fáil; Taistealaíonn an t-aonad mar ualach coibhéiseach 40-troigh ard-chiúb, agus tá imréiteach bealaigh de dhíth le haghaidh ualach 3 méadar ar leithead, 10.5 tonna le haghaidh seachadadh thar tír i do thír.

Seirbhís Bharántas agus Acmhainne

Barántas cúig bliana ar phacáistí, ar aerchóiriú, ar chórais dóiteáin agus ar mhonatóireacht mar chóras seachadta amháin.

Tá gá le cumas 80% ar a laghad den fhuinneamh rátáilte a choinneáil faoi rothaíocht 0.5C sonraithe; Úsáideann rianú díghrádaithe logáil glactha an mhonarcha mar bhunlíne.

Is modúil allamuigh iad pacáistí - cuirtear paca lag in ionad i gceann cúpla uair an chloig gan an coimeádán a dhíloingsiú nó gan cur isteach ar an gcuid eile den sreang.

Ligeann faireachán cianda thar CAN/Eth/RS485 le 4G roghnach dár bhfoireann seirbhíse sonraí ar leibhéal na bpacáistí a léamh agus cuairt a sceidealú sula mbeidh an t-athrú acmhainne infheicthe don oibreoir.

Seirbhís bhliantúil: glanadh scagaire aeir, seiceáil brú gníomhaire dóiteáin, fíorú chasmhóiminte críochfoirt agus reáchtáil acmhainne; long pacáistí spártha laistigh de 5-7 lá oibre.

Botúin Prep Site a Chosnaíonn seachtainí

Mícheart: an eochaircheap a dhoirteadh sula seiceáiltear imréiteach doras-swing agus aer-oiriúntóir an choimeádáin. Ar dheis: marcáil an lorg 3048*2438mm móide conair seirbhíse 1m sula n-ordaítear coincréit.

Mícheart: ag glacadh leis gur féidir an t-aonad 9500kg a sciorradh le forklift. Ar dheis: craein ó na teilgin cúinne le leatóir - ba chóir go mbeadh an plean rigging ann sula n-imíonn an trucail as an gcalafort.

Mícheart: ag fágáil an fhaireog iontrála bun DC curtha faoi líonadh trinse an chábla. Ar dheis: déan an gland a fhoirceannadh agus a shéalú le linn na seachtaine socrúcháin, sula ndéantar an trinse a aislíonadh.

Mícheart: gan bacadh leis an seiceáil taise mar 'tá IP54 aige'. Ar dheis: is é an banna oibriúcháin 0-95% RH gan comhdhlúthú; Is árachas saor é dí-humidifier i réigiúin monsúin.

Mícheart: an bus ceallraí a nascadh le PCS lasmuigh den fhuinneog 680~950VDC. Ar dheis: fíoraigh an tionscadal go nglacann PCS le voltas ainmniúil an mhalairt (844.8V nó 774.4V) roimh fhuinneamh.

Nótaí Allamuigh ó Thionscadail na Meigeavata-Uaire

D’ordaigh forbróir réadmhaoine i Tashkent, an Úisbéiceastáin aonad 1060kWh go déanach in 2024 le haghaidh coimpléasc tráchtála le raon taraife oíche/lae. Thuairiscigh a n-innealtóir tionscadail go raibh ioncam á ghiniúint ag an gcoimeádán laistigh de naoi lá tar éis don chraein é a bhaint den leaba leata, agus thug sé faoi deara gur ghlac an croitheadh ​​láimhe EMS thar RS485 tráthnóna amháin de léarscáiliú paraiméadar - níos faide ná an tsuiteáil fhisiciúil.

Rinne forbróir gréine in Antananarivo, Madagascar an leagan 1215kWh a phéireáil le feirm PV a bhí ann cheana féin. Dhírigh a n-aiseolas ar an oiriúntóir aer: i dteas an oileáin bhí an t-ualach fuaraithe níos airde ná mar a mholtar sa bhileog sonraí, agus d’iarr siad orainn an tábla derating ag + 45 ° C roimh ordú don dara aonad.

Bhain conraitheoir mianadóireachta in Almaty, an Chasacstáin úsáid as an gcoimeádán mar chúltaca do ghléasra próiseála. Mhol a maoirseoir leictreach an tsuiteáil aon-ardaithe ach rinne sé gearán go raibh eireabaill mhonarcha níos faide ag teastáil ón gcábánú cumarsáide - chiallaigh suíomh iontrála bun an DC go raibh an trinse 4m níos faide ná mar a bhí beartaithe.

Ceisteanna a Chuireann Ceannaitheoirí Roimh Áirithint Coimeádán

C: Cad é an difríocht idir an dá leagan?

A: Leagan amach fuinnimh agus teaghrán - 48 pacáiste ag 4P264S (844.8VDC) le haghaidh 1060kWh, 55 pacáiste ag 5P242S (774.4VDC) le haghaidh 1215kWh, an t-imfhálú céanna.

C: An gcuimsíonn an coimeádán an PCS?

A: Ní hea - is é an tsócmhainn stórála taobh DC é. Nascann sé le do thionscadal PCS/EMS thar CAN, Ethernet nó RS485 (4G roghnach).

C: Conas a sheoltar é?

A: Mar earraí contúirteacha UN3480 ar leaba árasán nó mar ualach coimeádáin, le tuarascáil UN38.3 agus MSDS ullmhaithe againn.

C: Cad é an sruth caighdeánach muirear / urscaoilte?

A: 200A ar an dá leagan, ag ráta 0.5CP, laistigh den fhuinneog voltas 680 ~ 950VDC.

C: Cé chomh fada a thógann coimisiúnú láithreáin?

A: Dhá nó trí lá le haghaidh sreangú DC, croitheadh ​​láimhe cumarsáide agus na tástálacha glactha fianaithe, ag glacadh leis go bhfuil an eochaircheap réidh.

C: Cad é an fíor-éifeachtúlacht?

A: Uasmhéid 88% ag 0.5C arna thomhas thar aon mhuirear amháin agus urscaoileadh amháin, cúnta san áireamh.

C: Cé chomh fada is a mhairfidh an ceallraí?

A: Níos mó ná 8000 timthriall ag 0.5C agus 25 ° C le coinneáil fuinnimh 80% ar a laghad; giorraíonn coinníollacha comhthimpeallacha níos teo sin.

C: Cad é an t-am luaidhe?

A: 30-40 lá oibre le haghaidh coimeádán caighdeánach; cuireann áirithint an DG ag an mbunús tuairim is seachtain leis an sceideal seoltóireachta.
