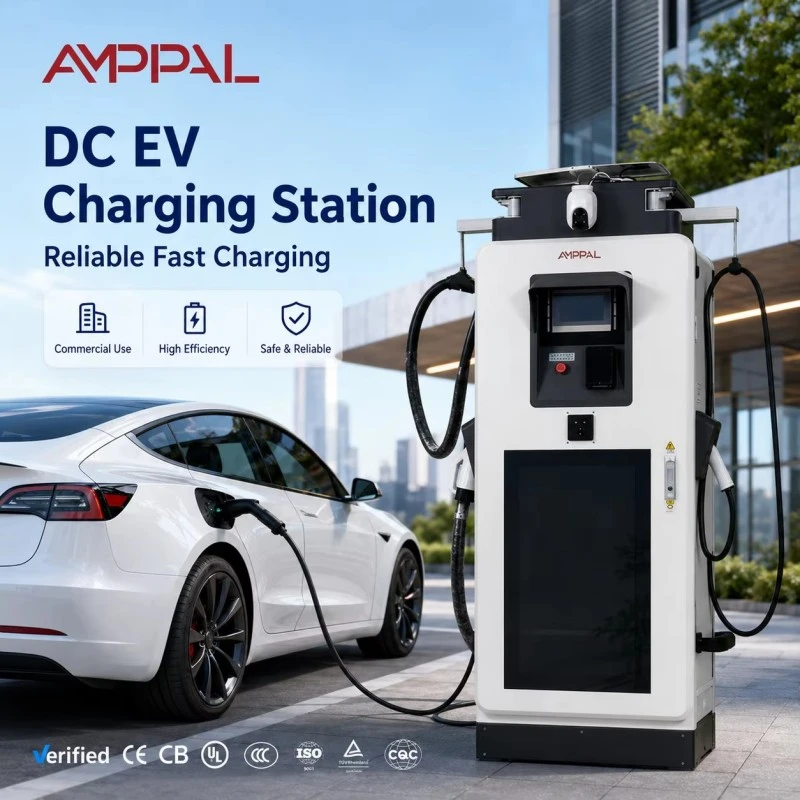

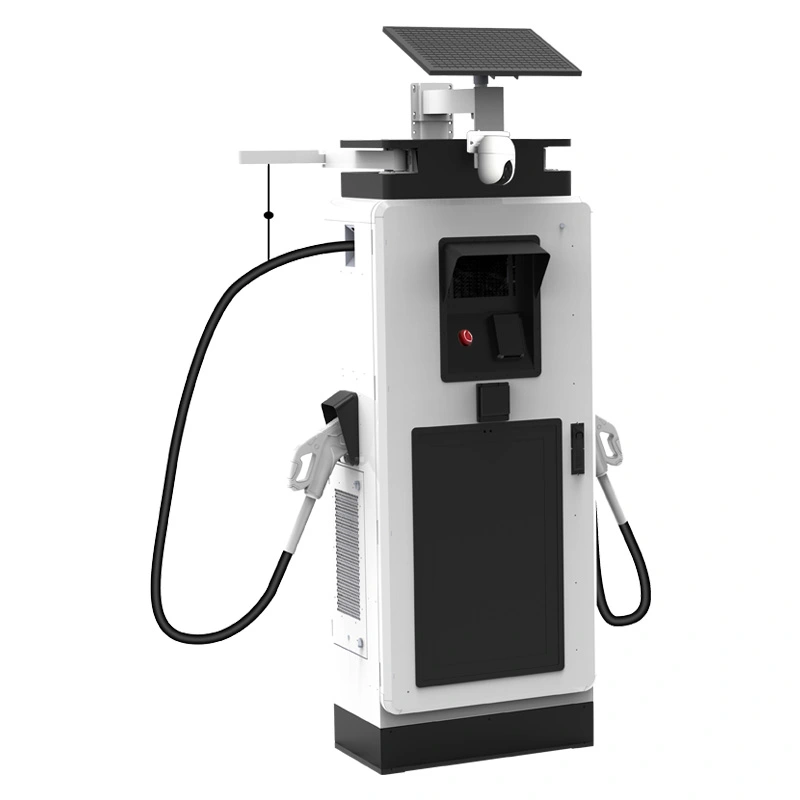

Charger EV Tráchtála DC 120kW le Taispeáint Digiteach do Stáisiúin Phoiblí

Tógtha don Phainéal 480V: Muirear 120kW do Shuíomhanna Tráchtála Mheiriceá Thuaidh

Tá foirgnimh thráchtála Mheiriceá Thuaidh sreangaithe le haghaidh 480V trí phas, agus ní chosnaíonn charger a dhéanann neamhaird den fhíric sin claochladán buiséid ar aon duine. Glacann an AF-DC-120-Y-B-M-4-H AC480V ± 10% go díreach ag 45-65Hz, agus mar sin is féidir leis an chuid is mó de shuíomhanna miondíola, tionsclaíocha agus measctha na Stát Aontaithe agus Cheanada é a bheathú ón bpainéal atá ann cheana féin gan claochladán céim síos a chur leis.

Cuireann sé teorainn freisin le torann ag 60dB - thart ar 5dB faoi bhun caibinéid DC tipiciúil - rud atá tábhachtach ag línte maoine, go leor árasán in aice leis, agus ceantair tráchtála a ritheann ar feadh na hoíche. Láimhseálann an taispeáint 32-orlach 1920 × 1080 ar an éadain do mheáin nó d'ábhar branda, ach is é an scéal leictreach a dhéanann an tsamhail seo difriúil.

Suíonn éifeachtacht buaic ag 95%, is é IP54 an t-imfhálú, agus clúdaíonn aschur CCS1 0-250A. Is meaisín 120kW é atá éasca le rá ag bealach isteach na seirbhíse, agus íocann an taispeáint as cuid den suiteáil le himeacht ama.

Cén fáth Ionchur 480V agus Ábhar Uasteorainn 60 dB ag an Líne Réadmhaoine

Gan aon chlaochladán céim síos: cothaíonn an tseirbhís 480V an t-aonad go díreach, rud a shábháil costas, spás urláir, agus caillteanais céim chomhshó breise.

Glacann ionchur minicíochta leathan 45-65Hz le greillí fóntais níos laige agus cumhacht gineadóra le linn na gcéimeanna tógála, rud atá ina bhuntáiste fíor ar láithreáin le soláthar éagobhsaí.

Coinníonn uasteorainn 60dB — thart ar an leibhéal gnáthchomhrá — comharsana agus foireann an aistrithe oíche ar a gcompord.

Leanann luas an lucht leanúna an t-ualach agus an teocht in ionad a bheith ag rith go hiomlán ón bplugáil isteach, rud a ghearrann torann agus fuinneamh amú thar thimthriall 24 uair an chloig.

Cosnaíonn deirm teirmeach an leictreonaic i dteas 50°C agus coinníonn an rátáil 120kW go hionraic faoi ghnáthchoinníollacha.

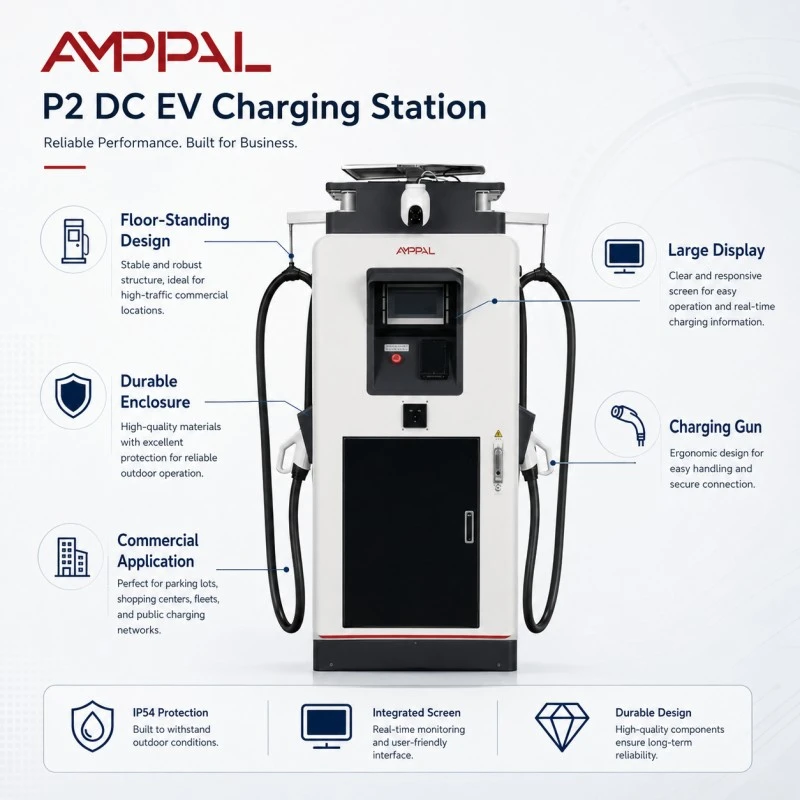

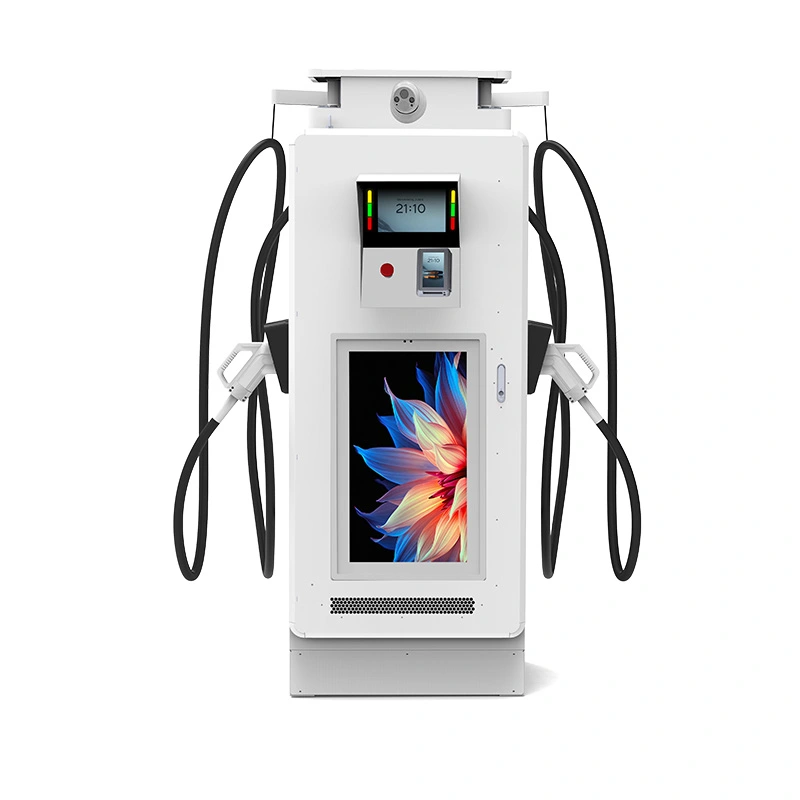

Déanann an taispeáint 32-orlach a chuid oibre meáin fós - fógraí, faisnéis stáisiúin, nó lúb do bhranda - tríd an tairseach cianábhar céanna.

Sonraíochtaí Teicniúla

Sonraíocht mhonarcha an AF-DC-120-Y-B-M-4-H díreach mar a seoladh é.

Láithreáin a bhfuil Infheictheacht Ard agus Oícheanta Ciúin de dhíth orthu

Forbairtí úsáide measctha: miondíol ar leibhéal na sráide agus árasáin os a chionn — ritheann an luchtaire ar feadh na hoíche gan aon ghearáin torainn a spreagadh.

Slabhraí miondíola SAM agus Cheanada: tá painéil 480V ar an láthair cheana féin, mar sin titeann an t-aonad ar an tseirbhís atá ann cheana féin.

Garáistí páirceála oifige agus óstáin: seisiúin 20-40 nóiméad ag 120kW cas na stallaí i rith an lae oibre.

Go leor cathrach in aice le bloic chónaithe: coinníonn an scáileán maolaithe agus an uasteorainn 60dB an láithreán cairdiúil don chomharsa fiú ar sheisiúin thar oíche.

Iostaí cabhlaigh ar sheirbhísí tionsclaíocha 480V: cothaíonn painéal amháin na chargers agus an trealamh siopa atá ann cheana féin.

Ionaid comhdhála agus ionaid imeachtaí: iompraíonn an taispeáint teachtaireachtaí urraithe le linn seónna, agus casann 120kW gluaisteáin idir seisiúin.

Mar a Athraíonn an Meaisín 480V go DC - Gan an Hum

Déanann an chéim ionchuir a cheartú AC480V trí phas ar bhus DC idirmheánach, ansin déanann tiontairí ard-minicíochta an chumhacht a ísliú go dtí an voltas a iarrann an fheithicil. Is iad modúil lasc-bhearna leathan an chúis go bhfuil buaicéifeachtúlacht 95% ag an aonad ag an voltas ionchuir seo, rud atá níos deacra ná mar a fhuaimnítear - déanann voltais ionchuir níos airde na corrlaigh lasctha a dhéanamh níos doichte.

Baineann scéal an torainn le fuarú, ní chomhshó. Tá lucht leanúna faoi rialú teochta agus ritheann siad ar luas páirteach an chuid is mó den am; ní bhrúnn ach ualaí troma marthanacha iad i dtreo iomlán rpm. Is é sin an difríocht phraiticiúil idir aonad 60dB agus na caibinéid 65dB atá coitianta sa rang seo.

Iompraíonn OCPP 1.6/2.0 sonraí seisiúin, ciandiagnóisic, agus nuashonruithe firmware, agus ritheann an taispeáint a fotha ábhair féin. Tuairiscíonn an dá chóras isteach i dtaifead stáisiúin amháin i do inneall.

Tástáil a thacaíonn leis an Éileamh 60 dB agus leis na Marcanna Sábháilteachta Leictreachais

Déantar brú fuaime a thomhas ag 1 mhéadar ón gcomh-aireachta faoi ualach iomlán agus taifeadta sa tuarascáil tástála aonaid, agus mar sin tá an figiúr 60dB infhíoraithe, ní buille faoi thuairim bróisiúir.

Clúdaíonn cineálcheadú CE agus TUV an t-aonad iomlán; Tá tuarascálacha leictreacha UL agus CB ar fáil le haghaidh comhaid easpórtála.

Tástáil spraeála salann 96 uair an chloig ar an imfhálú agus na rónta bezel taispeána.

Tástálacha inslithe agus borrtha ar an gcéim ionchuir AC480V ar fud an bhanda iomlán 45-65Hz.

Logálann sruthán isteach lán-ualaigh 48 uair an chloig torann, teocht, agus léamha leictreacha i gcoinne na sraithuimhir.

Tá na modúil rátáilte -30°C go +55°C; tá an t-aonad iomlán sonraithe do -25°C go +50°C.

Ó Chora go Cláta: Comh-Aireachta Réidh 480V a Dhéanamh

Céim 1. Tá cornaí cruach léasair-ghearrtha agus robot-táthaithe ar línte FANUC.

Céim 2. Déanann coscáin preas TRUMPF na painéil; cóta púdar agus leigheas a leanúint.

Céim 3. Tá an chéim ionchuir 480V - teagmhálaithe agus gabhálaithe borrtha - sreangaithe ar an líne AC le rialú an chasmhóiminte.

Céim 4. Tá modúil ceartaitheora agus an fo-thionól taispeána feistithe ar an líne DC.

Céim 5. Tá an tionól fuaraithe, lucht leanúna, duchtanna, agus braiteoirí teochta, suiteáilte agus séalaithe.

Céim 6. Taifeadann tástáil lán-ualach ag 120kW éifeachtúlacht, fachtóir cumhachta, agus torann in aghaidh an aonaid.

Céim 7. Timthriallta sruthán 48 uair an chloig a mhuirearú agus a athsheinm scáileáin le chéile.

Céim 8. Iniúchadh deiridh agus crating; tá breis is milliún aonad seolta ag an monarcha i rith 2024.

An tAonad Taispeána 120kW a mheaitseáil le Do Iontráil Seirbhíse

Sonraigh an t-aonad seo nuair atá do shuíomh i Meiriceá Thuaidh le seirbhís tráchtála 480V, nó in aon mhargadh a ritheann 480V trí phas. Is meánaicme phraiticiúil é 120kW: muirear iomlán don chuid is mó de EVanna paisinéirí i 25-45 nóiméad, gan éilimh friothálacha de chaibinéid 160kW-móide. Tugann sé an dara sruth ioncaim duit tríd an scáileán freisin gan an suiteáil leictreach a dhéanamh níos casta.

Ná ceannaigh do shuíomh ina bhfuil seirbhís 208V nó 230/400V amháin. Tá an t-athraitheach ionchuir seo socraithe ag 480V, agus má chuirtear claochladán leis an bpointe ar fad - iarr orainn an leagan 380V más é sin do ghreille.

Agus má tá seomraí codlata ar an suíomh díreach os cionn na réamhchúirt, buiséad go réalaíoch: tá fiú 60dB inchloiste laistigh san oíche. Déan bacainn fuaime nó sceideal caipín cumhachta oíche a phleanáil sula ndéanann na comharsana an chéad ghearán a chomhdú.

Cad a thairgeann AMPPAL nach ndéanann Dáileoirí Áitiúla

Praghsanna monarcha-dhíreach ó Yueqing, le deimhnithe CE, TUV, UL, agus CB sa phacáiste luachan.

Seachadadh 15-20 lá oibre tar éis faomhadh a tharraingt; MOQ ó choimeádán amháin.

OEM/ODM: do bhranda ar an gcomh-aireachta agus ar an scáileán tosaithe taispeána.

Oibrímid 200+ stáisiún sinn féin, mar sin aiseolas innealtóireachta ó na lúba páirce ar ais isteach sa dearadh.

Barántas 2 bhliain le painéil spártha agus modúil tras-loingseoireachta laistigh de 5 lá oibre.

Aonad 120kW a phacáil agus a sheoladh le haghaidh Láithreán Poist sna SA

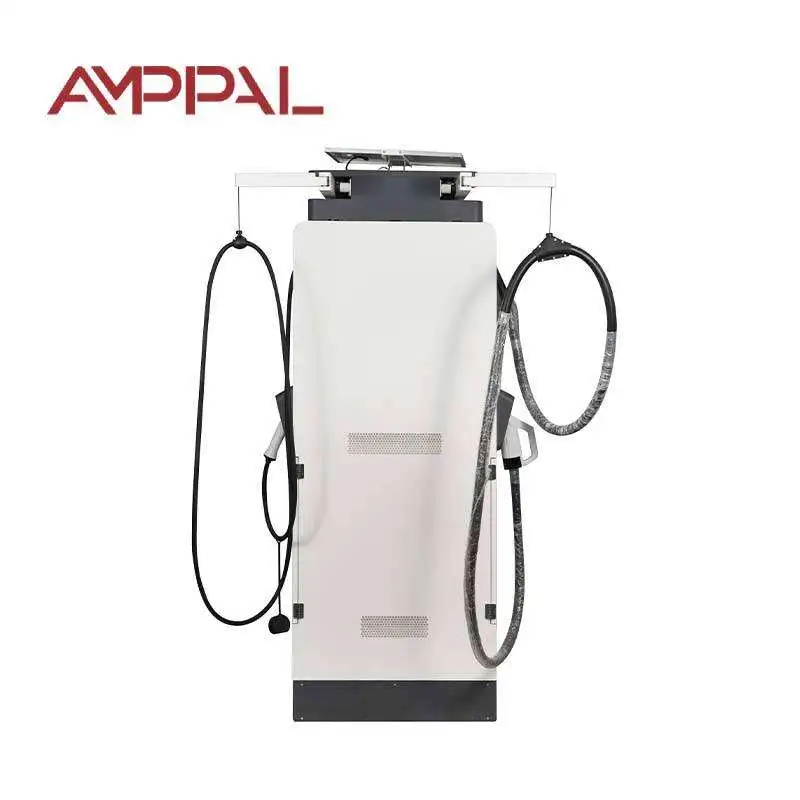

Seoltar an comh-aireachta ina seasamh i gcliathbhosca cruach-fhráma méide don chorp 1800 × 750 × 690 mm. Tá cúr agus sraithadhmad caipín ar an taispeáint, agus téann an tionól CCS1 i mbosca istigh padded.

Tá pócaí forc agus ceithre phointe ardaithe ag cliathbhoscaí; Téann plean an chliabháin amach leis an luachan ionas gur féidir le do sheoltóir lasta an trucail a phleanáil ó chalafort go suíomh. Taistealaíonn an t-aonad ina seasamh i gcónaí, rud a choinníonn na barraí bus inmheánacha agus an séala taispeána slán.

Is iad na téarmaí FOB Ningbo nó CIF chuig calafort SAM nó Cheanada. Eisítear sonrasc, liosta pacála, bille luchta, deimhniú tionscnaimh, agus tuarascálacha tástála laistigh de 3 lá oibre ón luchtú.

Barántas, Spártha, agus Tacaíocht Tar éis Thailte an Aonaid

Baránta caighdeánach 2 bhliain a chlúdaíonn modúil, rialtóir, taispeáint agus fuarú.

Modúil cumhachta spártha agus painéil i stoc; malartú tras-loinge laistigh de 5 lá oibre.

Diagnóisic OCPP cianda le haghaidh lochtanna, firmware agus iompar lucht leanúna.

Tacaíocht a choimisiúnú trí fhísghlao do shuiteálaithe céaduaire.

Seicliosta ráithiúil cothabhála a chlúdaíonn scagairí, lucht leanúna, agus seiceálacha chasmhóiminte.

Nótaí Suiteála do Shuíomhanna 480V agus Comharsanachtaí Úsáide Measctha

Mícheart: an t-aonad a bheathú ó phainéal 208V agus ag súil le cumhacht iomlán. Ar dheis: cuir AC480V ± 10% trí chéim ar fáil ag an mbealach isteach seirbhíse.

Mícheart: ag glacadh leis go bhfuil an t-aonad 50Hz-amháin. Ar dheis: glacann sé 45-65Hz, ach deimhnigh an mhinicíocht áitiúil ar an ainmchlár roimh fhuinneamh.

Mícheart: an comh-aireachta a chur i gcoinne balla leis an lucht leanúna atá os comhair cúinne. Ar dheis: coinnigh an t-imréiteach a thaispeántar sa lámhleabhar suiteála ionas go n-oibríonn rialú lucht leanúna mar atá deartha.

Mícheart: lucht leanúna a bhrú chun ardluais tar éis lá te. Ar dheis: lig don rialtóir rampa síos orthu; ní chuireann luas éigean amú ach cumhacht agus cuireann sé torann leis.

Mícheart: neamhaird a dhéanamh ar chothromaíocht na gcéimeanna ar sheirbhís chomhroinnte. Ar dheis: iarr ar leictreoir an luchtú trasna na dtrí chéim a fhíorú roimh choimisiúnú.

Aiseolas ó Oibritheoirí a bhfuil Aire acu Faoin Deicibeil

Shuiteáil conraitheoir i Houston, Texas, Stáit Aontaithe Mheiriceá dhá aonad ag plaza miondíola go luath in 2025. Ba é an torann is mó a bhí ag baint le bainisteoir réadmhaoine ná torann ón mbloc árasán béal dorais; tar éis trí mhí ba é an t-aon ghearán a logáilte ná gile scáileáin ag 11 p.m., rud a shocraigh an sceideal oíche an tseachtain chéanna. Ní raibh glao seirbhíse ag teastáil ón taobh muirir ó shin.

Cothaíonn úinéir ionad siopadóireachta i Toronto, Ceanada na haonaid ó phainéal 480V an mhealla agus shábháil sé costas an chlaochladáin go hiomlán. Dheimhnigh an leictreoir luchtú céime ag an gcoimisiúnú; Is é an t-aon ghreim atá acu ná gur thóg an teimpléad taispeána tamall le foghlaim, agus tá an taobh muirir ag rith glan ar feadh ocht mí.

Chuir forbróir i Seattle, SAM aonad i ngaráiste ilúsáide áit a raibh an scáileán fógraí ag teastáil ón tionónta miondíola. Tuairiscíonn an tionónta go bhfuil an uasteorainn 60dB coinnithe suas ina staidéar ar thorann agus tá sé beartaithe ag aonaid anois dhá réadmhaoin eile; is é an gearán beag ná go mbraitheann an cábla CCS1 níos déine sa gheimhreadh fuar ná mar a bhíothas ag súil leis, is ábhar seaicéad cábla é, ní locht charger.

Ceisteanna Coitianta: Ionchur 480V, Teorainneacha Torainn, agus Aschur 120kW

C: An féidir leis an aonad seo a reáchtáil ar chumhacht Eorpach 380V?

A: Ní hea, tá an leagan seo socraithe ag AC480V ±10%. Iarr an leagan 380V má tá do ghreille 230/400V.

C: Cé chomh hard is atá 60dB i ndáiríre?

A: Maidir leis an leibhéal comhrá gnáth, arna thomhas ag 1 méadar ón gcomh-aireachta faoi ualach iomlán.

C: An éiríonn an torann níos measa ar an oíche?

A: Ach amháin má éilíonn ualach agus teas é; Leanann luas lucht leanúna an teocht, ní an clog.

C: Cén méid friothálacha a theastaíonn ó aonad 120kW ag 480V?

A: Timpeall 150A in aghaidh na céime ag an ualach iomlán roimh an corrlach; ba chóir go méadódh d'innealtóir an scoradán le spás le haghaidh inrush agus breisithe amach anseo.

C: An gcuireann an scáileán 32-orlach leis an torann?

A: Níl, tá an painéal fuaraithe go héighníomhach agus go hiomlán ciúin ag aon uair an chloig.

C: An bhfuil gá le claochladán?

A: Ní má tá 480V trí chéim ag do shuíomh; tá an t-aonad deartha chun nascadh go díreach le seirbhís den sórt sin.

C: Cad a chlúdaíonn an bharántas?

A: 2 bhliain caighdeánach, ag clúdach an stáitse cumhachta, an taispeáint, agus an córas fuaraithe.

C: An féidir linn é a shuiteáil i gCeanada?

A: Tá, tá 480V caighdeánach ann, agus seoltar na doiciméid deimhniúcháin leis an aonad.
