Charger EV Il-Gun DC 120kW le haghaidh Ilfheithiclí agus Muirearú Cabhlaigh

Cad a Dhéanann an Comh-Aireachta Ceithre Gunna 120kW i ndáiríre

Plug EV amháin isteach san AF-DC-120-Y-D-Z-4-H agus tarraingíonn sé an 120kW iomlán; plug isteach soicind agus déanann an comh-aireachta an buiséad a athsciorrú go ciúin go 60kW an ceann. Is é an t-athsliseadh sin, ní an modúl cumhachta féin, a chinneann cé acu an bhfágann tiománaithe athbhreithniú cúig réalta nó ráiteas aon-réalta chugat.

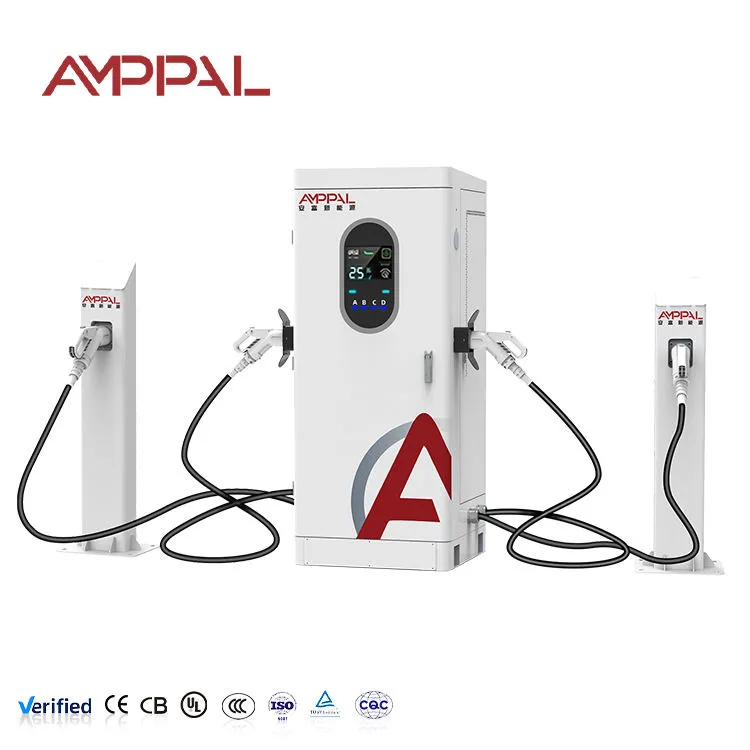

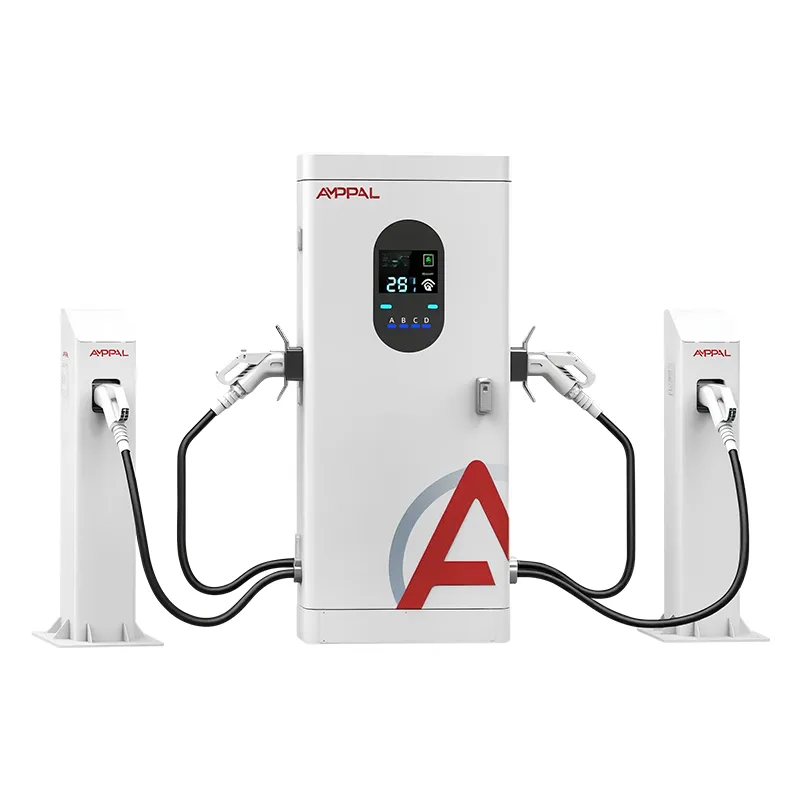

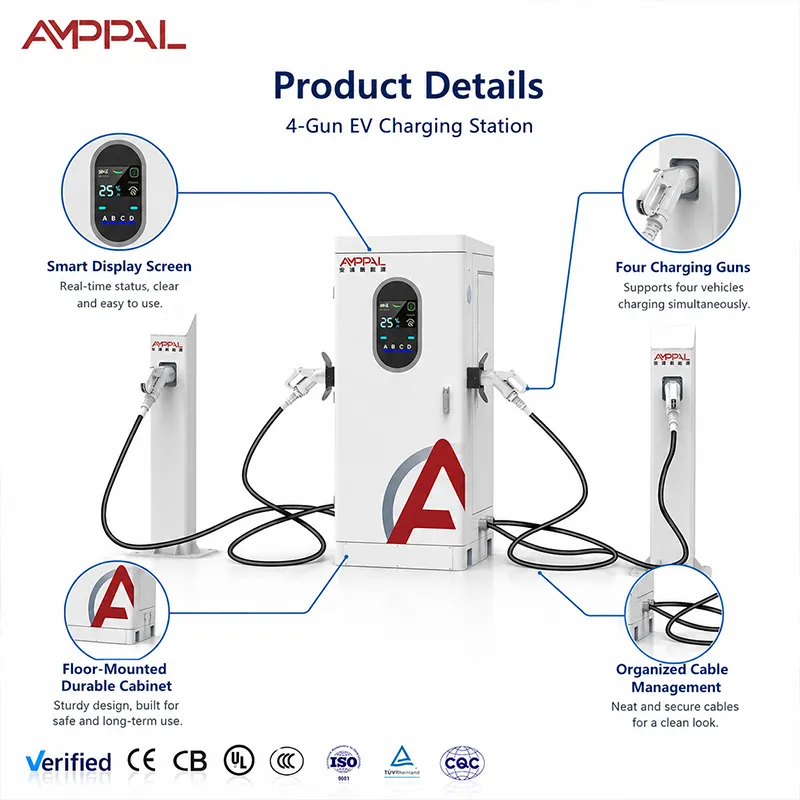

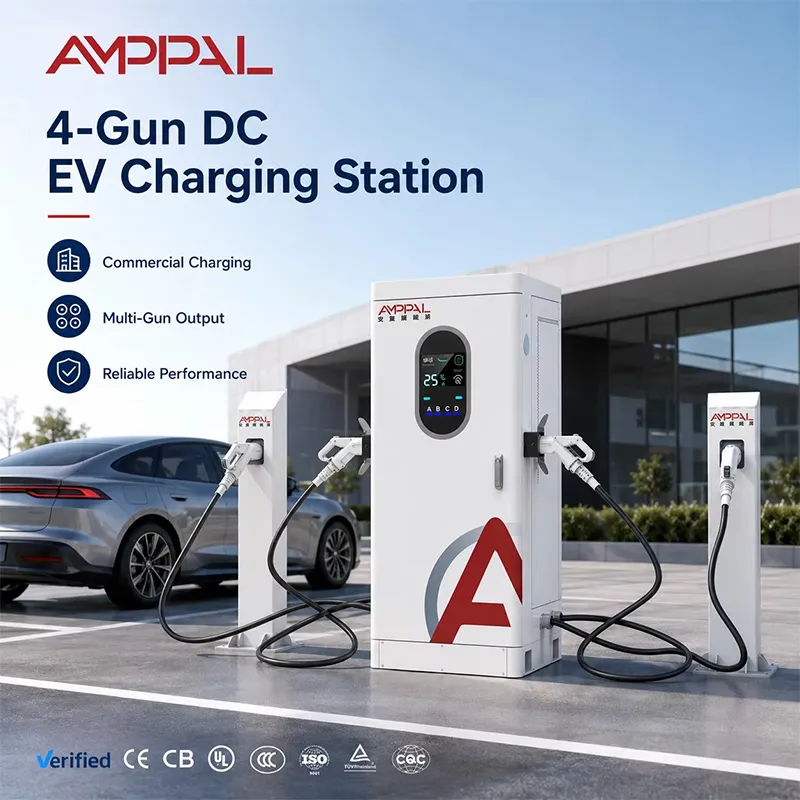

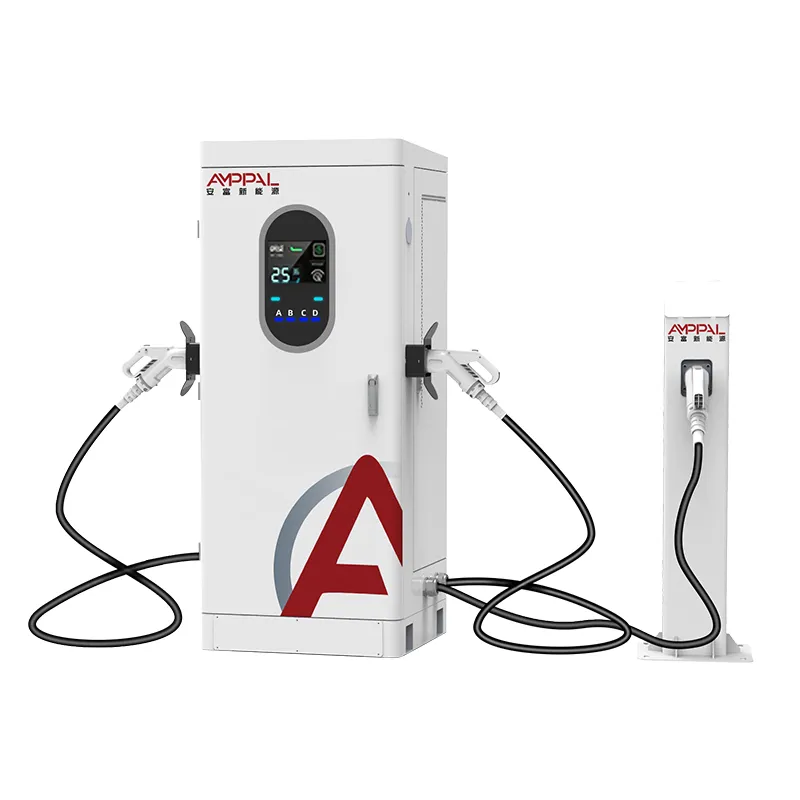

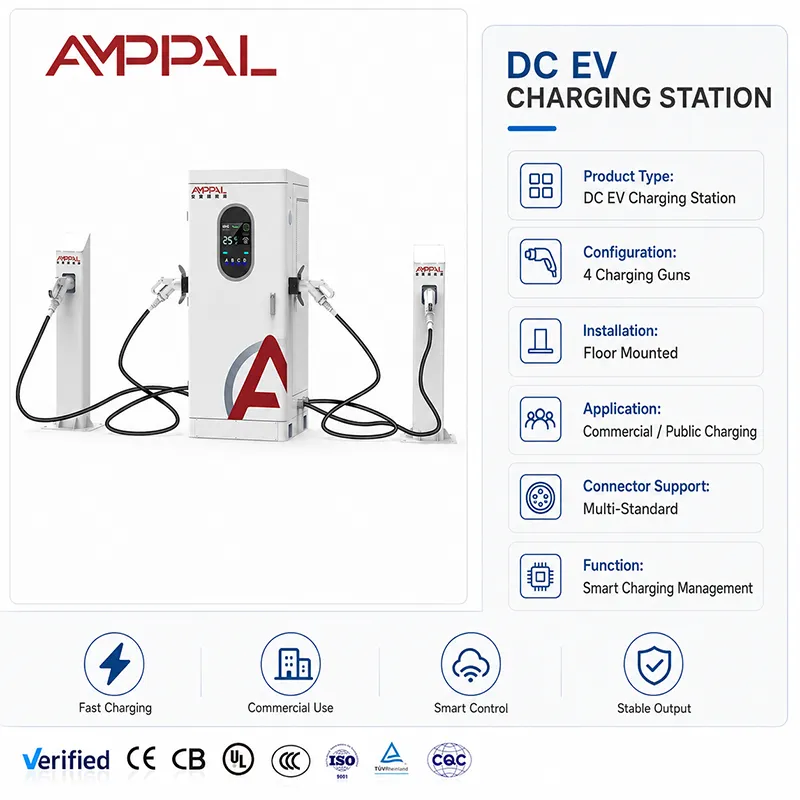

Is charger DC il-gunna comhtháite é an Charger EV Il-Gun DC 120kW seo le haghaidh Ilfheithiclí agus Muirearú Flít: comh-aireachta amháin, ionchur AC380V amháin, ceithre aschur ag roinnt linn snámha cumhachta amháin. Níl sé ceithre chargers bolted le chéile. Is meaisín 120kW amháin é a gcinneann a bhogearraí cá háit a dtéann an fuinneamh, soicind go soicind. Oibreoirí a thuigeann na bogearraí sin a mhúnlaíonn an t-eispéireas scuaine.

Cúig Rudaí a Athraíonn an Inneall Leithdháilte

Na rialacha leithdháilte a shocraigh tú, ní an mhonarcha: freastail ar an gcéad duine, fiú scoilte, nó gunna tosaíochta - athraithe ar an scáileán tadhaill nó tríd an inneall OCPP, gan oscailt comh-aireachta.

Stopann gunnaí díomhaoin cíos a íoc: nuair a bhíonn suíomh C folamh, sreabhann a sciar chuig na gunnaí gnóthacha go huathoibríoch. Ní pháirceálann 120kW é féin i soicéad nach n-úsáidtear riamh.

Insíonn an scáileán an fhírinne: taispeánann gach seisiún voltas beo agus reatha, mar sin is féidir leis an tiománaí a "moill" a fheiceáil gur leithdháileadh é, ní locht. Críochnaíonn an scáileán amháin sin níos mó argóintí ná aon ticéad deasc chabhrach.

Is cuid den mhatamaitic iad na teorainneacha reatha: éiríonn an t-aschur ag 250A, agus mar sin is féidir le feithicil 800V amháin an 120kW iomlán a thógáil, agus buaicphointe carr 400V thart ar 100kW. Taispeánann an comh-aireachta an dá uimhir beo.

Sonraíochtaí Teicniúla

Nuair a Thuilleann Scoilteoir 120kW A Choimeád

Iostaí tacsaí uirbeacha: síonn trí thacs 30kW an ceann agus glacann sedan ardvoltais amháin an chuid eile den linn.

Páirceáil óstáin agus mall: gearrann aíonna thar oíche ar luas suaimhneach; faigheann cuairteoir lae amháin gar don 120kW iomlán.

Ní dhéanfaidh an tiarna talún uasghrádú ar shlatanna beaga cabhlaigh le 4-8 EVs agus líne beatha aonair 120kW.

Stopann sloc mhórbhealaigh le sruthanna pléasctha - súnn ceithre ghunna tonn bheag gan an dara claochladán.

Moil marcaíochta in aeráidí te: láimhseálann an fuarú aeir éigeantais agus imfhálú IP54 lá 40 céim agus colbhaí deannaigh.

Mar a Chinneann an Comh-Aireachta Cé a Faigheann Cad é

Samplaíonn an rialtóir gach iarratas gunna nasctha go leanúnach — voltas ceallraí, éileamh reatha, agus an riail a roghnaigh tú. Is é an chéad freastal ar an gcéad dul síos an réamhshocrú: faigheann an chéad charr an méid a iarrann sé, tógann an dara ceann ón méid atá fágtha, scoilteann na daoine a thagann isteach níos déanaí an méid atá fágtha. Roinneann fiú scoilt an linn i measc gunnaí áitithe.

Seo é na tiománaithe matamaitice a bhraitheann i ndáiríre. Gluaisteán amháin: an linn iomlán. Dhá charr: 60kW an ceann. Ceithre charr: 30kW an ceann — ag glacadh leis gur féidir leis na feithiclí glacadh leis na huimhreacha sin. Tá dhá caveat tábhachtach. Ar dtús, an uasteorainn 250A: cuirtear teorainn le ceallraí 400V a iarrann 300A in aice le 100kW, agus mar sin baineann an nóiméad "120kW iomlán" le feithiclí 800V.

Is é an rud a fheiceann an tiománaí, mar sin, ná céim síos nuair a phlocálann duine nua isteach agus barrchaolú srutha mall de réir mar a bhíonn a cheallraí féin ag dreapadh. Ní locht ach an oiread. Taispeánann an scáileán an scoilt nua laistigh de soicind, agus athraíonn an banna LED dath ionas go mbeidh a fhios ag an scuaine cén gunna atá saor.

Geataí Cáilíochta Taobh thiar de na Marcanna CE, TUV, UL agus SL

Cineál-tástáil ar an gcomh-aireachta iomlán, ní sampla binse: EMC, seastán tréleictreach agus talmhú cosanta deimhnithe ar an aonad 1820x750x735 mar a seoladh.

Spraeáil salainn 96 uair an chloig ar imfhálú agus ar chistí gunna — an tseiceáil creimthe cósta atá tábhachtach i suíomhanna na Murascaille agus Oirdheisceart na hÁise.

Soak teirmeach ag 50C comhthimpeallach le doirse dúnta; tá an cuar derating clóite sa lámhleabhar, ní aimsítear ar an suíomh.

Tástáil báistí agus deannaigh IP54 ar rónta dorais agus faireoga cábla sula bhfágann an t-aonad an líne.

Taifid sraitheacha: is féidir comhad tástála gach comh-aireachta a iarraidh leis an lastas — úsáideach nuair a iarrann tairiscint tionscadail cruthúnas.

Ocht gCéim Ó Coil Steel go Comh-Aireachta Tástáilte

1. Gearradh léasair ar mheaisíní TRUMPF agus lúbadh coscáin preas CNC - socraíonn an chéim leathán-mhiotail an scéal IP54.

2. Cumhdach agus leigheas púdar, le sampla spraeála salainn tarraingthe as gach baisc.

3. Tionól PCBA ar an líne DC; Ritheann AMPPAL cóimeáil AC agus DC ar leithligh, mar sin ní roinneann caibinéid DC uirlisiú le fearas AC.

4. Comhtháthú modúl cumhachta le cóimeáil busbar faoi rialú chasmhóiminte - taispeántar barra bus scaoilte míonna ina dhiaidh sin mar láthair te.

An é 120kW trasna na gCeithre Gunna an Matamaitic Chóir do Do Shuíomh?

Feistíonn an comh-aireachta seo suíomhanna inar féidir le ceithre fheithicil plugáil isteach láithreach agus maíonn seisiúin 25-60 nóiméad: iostaí, malls, óstáin, stadanna beaga mhórbhealaigh. Oibrigh ar gcúl ó do sprioc. Thart ar 40kW ar an meán in aghaidh an gunna áitithe, glacann breisiú 50kWh thart ar 75 nóiméad nuair a bhíonn an comh-aireachta lán, agus thart ar 25 nóiméad nuair a bhíonn an linn snámha ag carr amháin.

Bí macánta faoi na neamhréireanna. Más lána gasta amháin é do ghnó ar fad agus feithicil amháin ag an am céanna, cosnaíonn gunna singil 120kW nó 160kW níos lú. Más gá duit ceithre sheisiún comhuaineach 120kW, tá an comh-aireachta seo ceithre huaire ró-bheag - ceannaigh aonaid ar leith.

Cén Fáth a Ordaíonn Ceannaitheoirí an Comh-Aireachta seo Ó AMPPAL

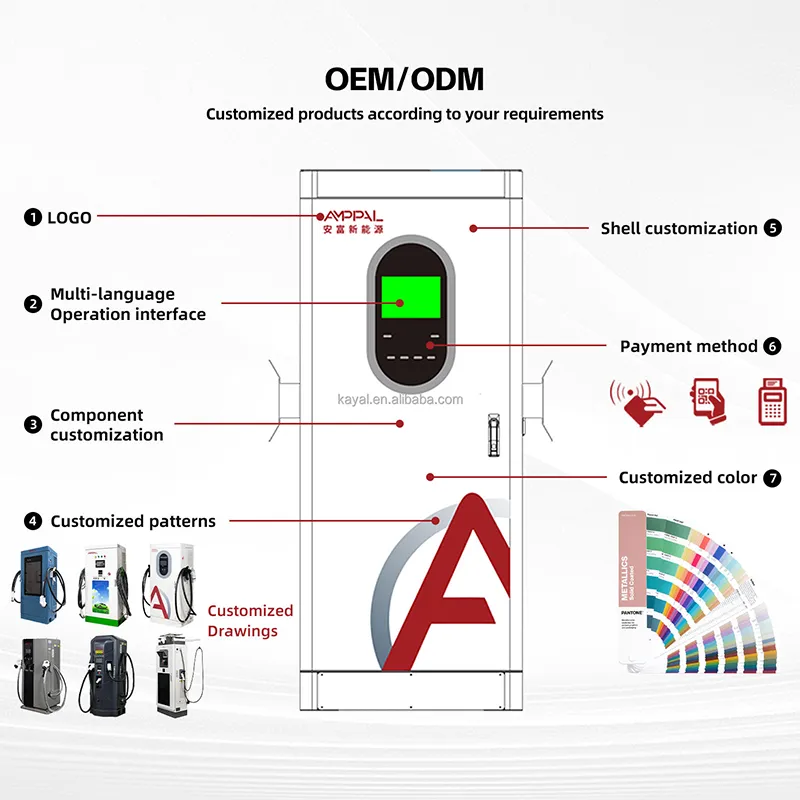

OEM/ODM gan dráma: lógó, dath, lipéid ghunna agus ainmniú inneall cumraithe ag ordú; Socraítear téarmaí MOQ in aghaidh an mhúnla sa luachan, agus seoltar aonaid shamplacha roimh an toirt.

15-20 lá oibre am luaidhe caighdeánach ar an múnla seo, á chomhaireamh ó thaisce agus saothar ealaíne ceadaithe.

Sraith deimhniúcháin a fhreagraíonn tairiscintí sa Mheánoirthear, san AE agus i Meiriceá: CE, TUV, UL, CB, móide CCC sa bhaile.

Tionscadail tagartha le fíorshonraí oibriúcháin: 500 aonad fuaraithe leacht curtha ar fáil do thionscadal hidrigine glas NEOM na hAraibe Sádaí, 200+ stáisiún á reáchtáil ag ár bhfoireann féin.

Monarcha 260 duine a bunaíodh in 2014 i Yueqing, Zhejiang - "caipiteal leictreach na Síne" - ag onnmhairiú chuig 40+ tír.

Bosca, Pallet, Coimeádán: Mar a Sheolann na Longa 120kW

Seoltar an comh-aireachta ina seasamh i gcliathbhosca adhmaid meánmhéide go dtí an comhlacht 1820x750x735 mm le thart ar 100 mm imréiteach in aghaidh an taobh; marcálann na ceithre ghunna in urranna cúr-ghearrtha in aice leis. Tagann clúdach cliathbhosca amach in aice le 2.0 x 0.95 x 1.0 m, agus luaitear an t-ollmheáchan deiridh ar an liosta pacála roimh é a sheoladh.

Le haghaidh ualaí coimeádáin, déan plean timpeall an chlúdaigh sin: feistíonn Ceanncheathrú 40 troigh sé chliathbhosca i ndiaidh a chéile le spás le haghaidh gabhálais, agus déanaimid athsheiceáil ar an bplean stow i gcoinne toisí iarbhír an choimeádáin ar gach ordú. Ní phacálann dhá chustaiméir an meascán céanna, mar sin deimhnítear an léaráid luchtaithe deiridh leat sula bhfágann an trucail.

Is iad na téarmaí do ghlaoch - FOB, CIF, CFR, DDP nó EXW ónár monarcha Yueqing - agus ullmhaíonn ár deasc onnmhairithe na doiciméid loingseoireachta (sonrasc tráchtála, liosta pacála, bille luchta, deimhniú tionscnaimh), a láimhseálann 40+ tír chinn scríbe in aghaidh na bliana.

Barántas & Páirteanna breise

Dhá bhliain ar an aonad. Ar chaibinéid ilghunnaí is iad na tionóil ghunna an ceann is mó caitheamh — déanaimid stoc de na ceithre shuíomh.

Comhthionóil gunna spártha (le cábla 5m nó 7m) seolta ó mhonarcha Zhejiang laistigh de 48 uair an chloig le haghaidh earraí stocáilte.

Ciandiagnóisic tríd an nasc OCPP: réitítear formhór na lochtanna cumraíochta thar an inneall gan cuairt ar an suíomh.

Seoltar seicliosta seirbhíse bliantúil le gach ordú: scagairí aeir ghlan, barraí bus ath-chasmhóiminte, déan teagmháil le gunna a iniúchadh le haghaidh marcanna dóite.

Tacaíocht choimisiúnú: cianghlao lenár n-innealtóirí chun siúl tríd an gcéad seisiún deireadh go deireadh.

Spártha ag leibhéal an mhodúil, ní gealltanais ar leibhéal an bhoird: tá modúil chumhachta inmhalartaithe te agus stocáilte ar feadh na tréimhse bharánta iomlána.

Mícheart vs Ceart: Láimhseáil na Comh-Aireachta

Mícheart: páirceáil ionas go bhfuil an cábla 5m sínte go teann, ansin ag cur an milleán ar an charger nuair a bhíonn an cónascaire ag caitheamh. Ar dheis: fad cábla a mheaitseáil le leagan amach an chuain - 7m gunnaí ar lánaí fada, 5m ar lánaí gar, cáblaí ar ais chuig na cuaillí tar éis gach seisiún.

Mícheart: boscaí a chruachadh i gcoinne an taobh aeráilte den chomh-aireachta. Ar dheis: 40 cm de spás soiléir a choinneáil timpeall an ionghabhála agus an scagaire a shéideadh glan go míosúil.

Mícheart: ag rá le tiománaí 400V "gheobhaidh tú 120kW" mar a deir an comhartha 120kW. Ar dheis: ag lua an fhíoruimhir - timpeall 100kW ar 400V, 120kW iomlán ar 800V - agus ag díriú ar an scáileán beo.

Mícheart: an comh-aireachta a bheathú ó asraon roinnte nó ó scoradán ró-bheag. Ar dheis: líne thiomanta AC380V + -15%, scoradán rátáilte i gceart, agus nascadh cré ceart - tá an léaráid sreangaithe sa lámhleabhar.

Mícheart: ag fágáil gunna ina luí ar asfalt fliuch agus na scuainí carr eile. Ar dheis: holstering tar éis úsáide; ní léiríonn an banna LED glas ach amháin nuair a bhíonn an gunna ina suí agus réidh.

Cad a Deir Oibreoirí Tar éis Sé Mhí

Ritheann bainisteoir iosta tacsaithe i Dubai duine is túisce a fhreastalaíonn ar an bhfód agus d’inis sé dúinn gur ghearr an banna LED a chuid díospóidí scuaine ina dhá leath – féachann tiománaithe cé acu gunna atá saor sula bpáirceáil siad. A ghearán: déanann an ghrian díreach an scáileán 7-orlach deacair a léamh i lár an tráthnóna, agus mar sin chrom sé ceannbhrat beag thar an gcomh-aireachta.

D'ordaigh oibreoir mall-ionad i Kuala Lumpur 7m gunnaí ar na suíomhanna seachtracha ionas gur féidir le gluaisteáin cúil-phoirt sroicheadh ​​gan suaitheadh. Dhreap an t-ioncam in aghaidh na comh-aireachta nuair a d'athraigh sé go scoilt fiú, mar níor chuir aon ghluaisteán amháin isteach ar an linn le tráth na dinnéir.

Ritheann comhlacht tarlaithe i Vársá ceithre veain trí chomh-aireachta amháin thar oíche. Ag -15C thosaigh an comh-aireachta agus choinnigh an teocht fíneáil. A nóta: ní féidir an méid dordánaí ag deireadh an tseisiúin a chur ina thost ón aip, mar sin bíonn ar oibrí aistrithe oíche siúl go dtí an scáileán - mion, ach d'iarr siad é sa chéad firmware eile.

Ceisteanna a Chuireann Ceannaitheoirí Faoi Leithdháileadh Cumhachta

C: Má phlocálann ceithre charr isteach láithreach, an bhfaigheann na ceithre ghluaisteán go díreach 30kW?

A: Le scoilt fiú, tá - 120 roinnte ar cheithre gunnaí áitithe. Leis an bhfreastal ar an gceann is túisce, coinníonn an chéad charr an méid a d’iarr sé agus roinneann an chuid eile a bhfuil fágtha. Taispeánann an scáileán an scoilt beo.

C: Dúirt tiománaí gur thit a luas nuair a tháinig carr eile. An bhfuil ag teip ar an charger?

A: Is cinnte nach bhfuil. Déanann an comh-aireachta an linn a ath-leithdháileadh nuair a thosaíonn seisiún nua; a chéimeanna reatha síos in aon ghluaiseacht amháin agus nuashonruithe an scáileáin. Is polasaí é, ní teip.

C: An féidir le gunna amháin tosaíocht a fháil i gcónaí?

A: Is féidir, is féidir sciar a chur in áirithe do phost ainmnithe amháin; scoilteann an triúr eile an méid atá fágtha. Bheadh ​​dhá chaibinéad ag teastáil ó dhá ghunna tosaíochta - ní cheadaíonn an mata é.

C: An bhfeicfidh mo chabhlach 400V 120kW?

A: Ní hea - cuireann uasteorainn aschuir 250A teorainn le carr 400V go thart ar 100kW. Tá 120kW iomlán le feiceáil ar fheithiclí 800V. Sin é an fáth a fhoilsímid an tsonraíocht reatha in ionad aicearraí margaíochta.

C: cáblaí 5m nó 7m?

A: Ordú de réir céimseata bá. Tógann lánaí gar 5m (níos saoire, níos lú cábla le láimhseáil); 7m de dhíth ar shroichint traslána. Is gnáth-orduithe measctha — sonraigh in aghaidh an tsuímh.

C: An féidir rialacha leithdháilte a athrú tar éis a shuiteáil?

A: Sea, ón scáileán tadhaill nó trí OCPP, am ar bith, gan aon athrú crua-earraí. Socraíonn dhá sheachtain de shonraí A/B de ghnáth cén riail a oireann do do shuíomh.

C: Cad a tharlaíonn má theipeann ar ghunna amháin?

A: Coinníonn na trí cinn eile ag obair. Is féidir tionóil ghunnaí a athsholáthar agus stocáilte; léirítear suíomh teipthe mar locht ar an scáileán agus in OCPP.

C: OCPP 1.6 nó 2.0?

A: An dá. Inis dúinn d'ardán roimh é a sheoladh agus déanaimid tástáil ar an croitheadh ​​láimhe ina choinne, mar sin ní sheisiún dífhabhtaithe é coimisiúnú.
