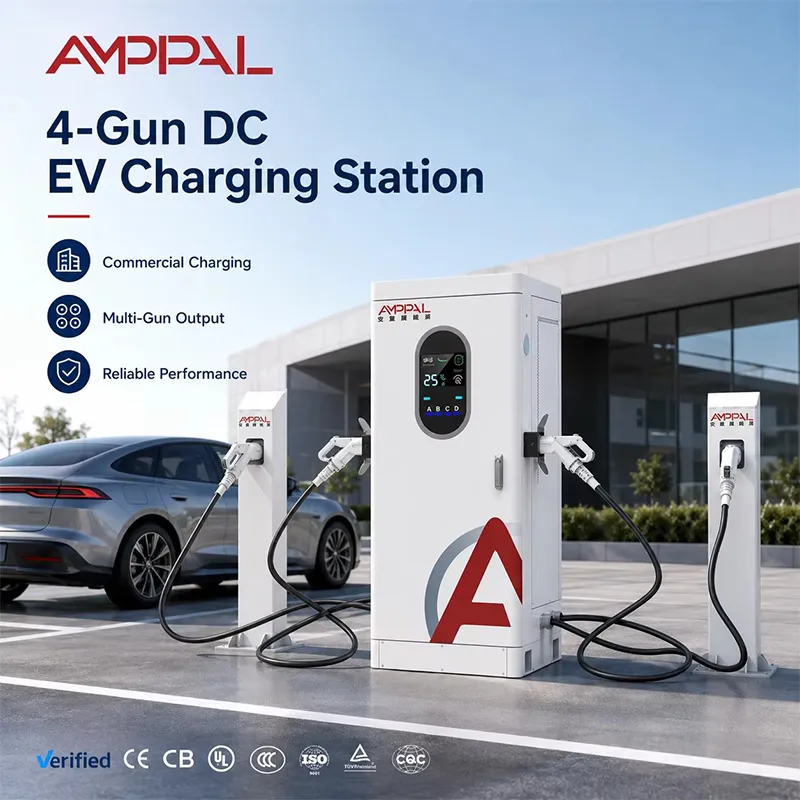

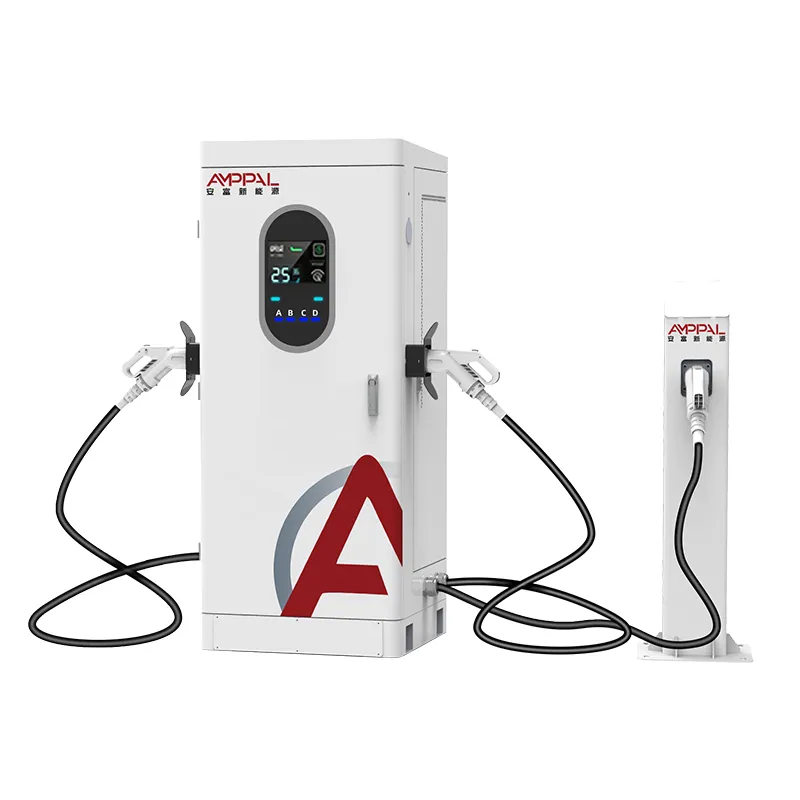

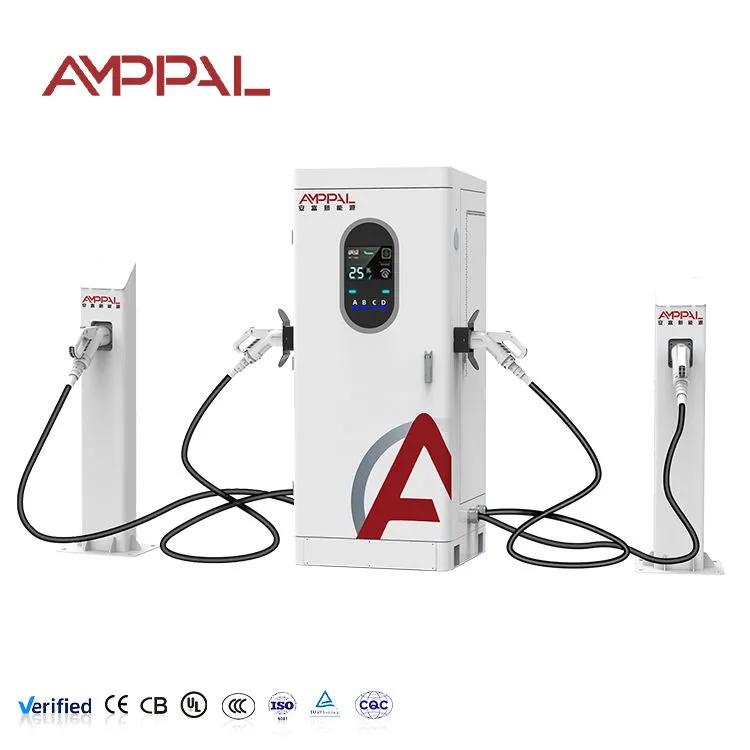

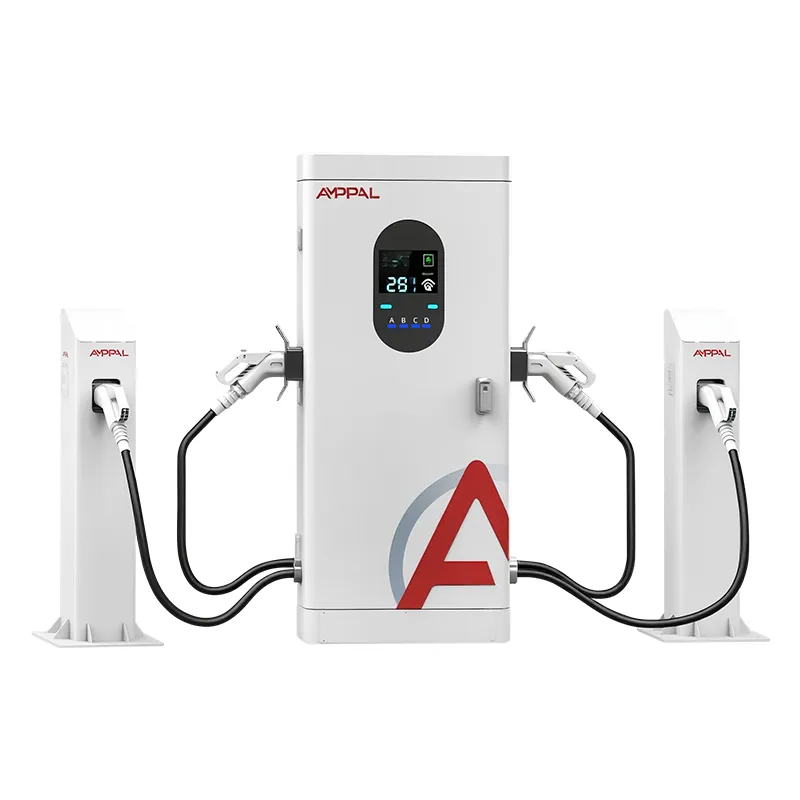

Stáisiún Muirir EV Ultra-Gasta Il-Gun 360kW do Mhoil Muirir Highway

Cad a iarrann Comh-Aireachta 360kW ar an Suíomh Timpeall air

Sula dtarraingítear an chéad chábla, cuireann comh-aireachta 360kW iallach ar úinéir an tsuímh ceist a fhreagairt seachnaíonn an chuid is mó de na suiteálaithe: cad as a dtagann an fuinneamh agus an t-ualach iomlán? Is é an AF-DC-360-Y-D-Z-4-H ná charger DC comhtháite ceithre gunna a tharraingíonn suas le 360kW ó aon fhotha AC380V amháin agus a dháileann sé thar shuímh A/B/C/D. Ar pháipéar atá ina charger; go praiticiúil is fostáisiún beag é le scáileán tadhaill. Éileoidh an comh-aireachta go sona a ionchur iomlán - is í an cheist an féidir le do chlaochladán, do struchtúr friothálacha agus do struchtúr taraife dul i ngleic gan drámaíocht.

Sin é an fáth a scríobhtar an leathanach seo le haghaidh innealtóirí tionscadail agus úinéirí láithreán, ní hamháin soláthar: cumas ionchuir, muirir éilimh, iompar teirmeach ag aschur iomlán ceithre gunna, agus ról an bhanna solais LED i go leor mór. Faigh na ceithre cinn ceart agus tá an comh-aireachta leadránach iontaofa. Faigh mícheart iad agus is iontas é gach bille míosúil.

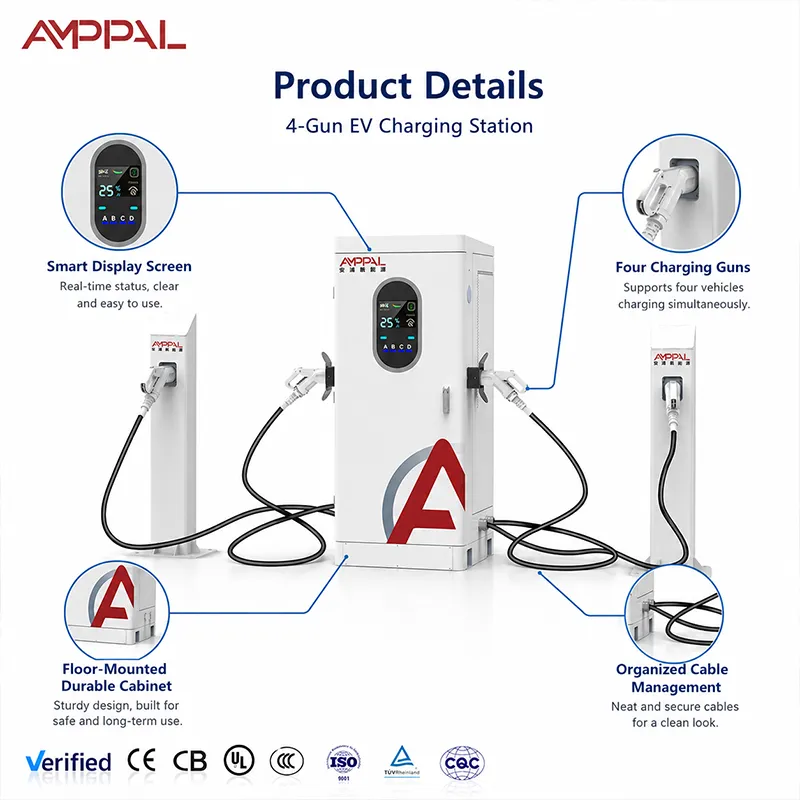

Cinntí Dearaidh A Bhaineann le Lánualach Ceithre Gunna

Tá 360kW iomlán insroichte ach is annamh: ag an uasteorainn 250A, glacann carr aonair 800V suas le 200kW; tagann an linn iomlán nuair a ghearrann roinnt feithiclí 800V le chéile — dearadh don mheán, ní don uimhir mhargaíochta.

Tarraingíonn iomlán caipíní bainistíochta ualach OCPP 1.6/2.0 ón inneall, ionas gur féidir leis an gcomh-aireachta maireachtáil ar bheatha níos lú ná 360kW.

Stóráil-chairdiúil: imríonn an comh-aireachta go maith le maoláin ceallraí - gearr an maolán am buaicphointe, lig dó luaith na maidine a iompar, laghdaigh táillí éilimh.

Foilsítear derating, ní bhfuarthas amach: sonraíonn an cuar teirmeach cén t-aschur atá inbhuanaithe ag 50C comhthimpeallach agus na ceithre ghunna ar fad te.

Tá an banna solais LED faoi dhó chomh mór le comharthaíocht san oíche: Léann na staideanna datha (díomhaoin / luchtaithe / locht) ó 30 méadar, mar sin stopann tiománaithe ag ciorcal timpeall.

Cothaíonn méadrú per-gunna agus teiliméadracht iomlán OCPP an córas bainistithe fuinnimh a bhfuil oibreoirí moil ina gcónaí ann.

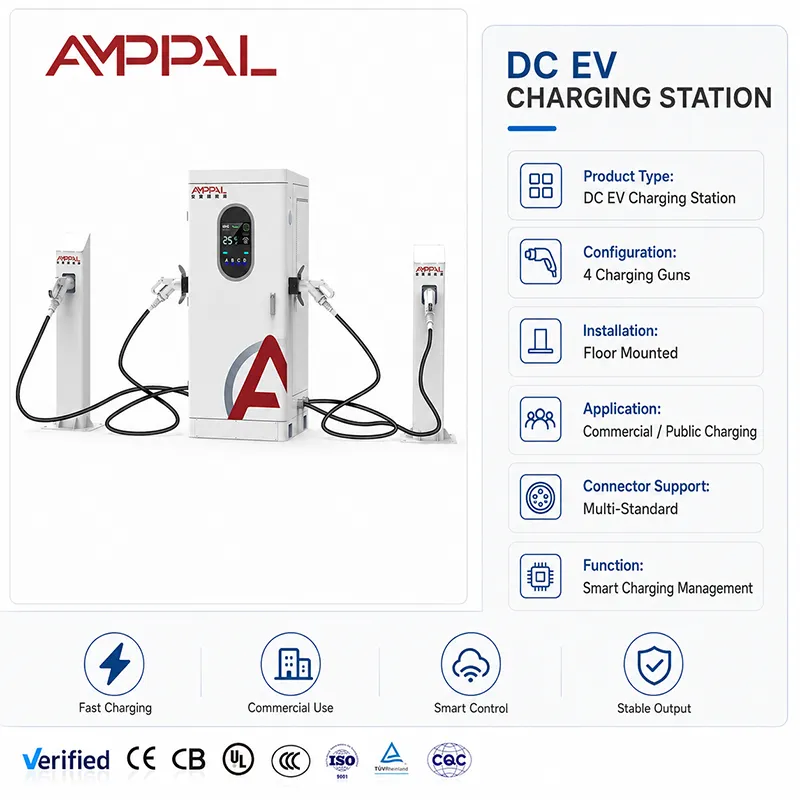

Sonraíochtaí Teicniúla

I gcás ina mbaineann Comh-Aireachta 360kW (agus Áit nach bhfuil sé)

Plazas seirbhíse mórbhealaigh le fíorbhuiséad claochladán agus trácht 24 uair an chloig.

Moil chabhlaigh na cathrach ag leictriú mórán feithiclí thar oíche, le grianstad nó stóráil ar an láthair.

Pointí aistrithe lóistíochta agus lastais ina dtagann trucailí agus veaineanna i dtonnta.

Réamhchúirteanna aerfoirt agus críochfoirt cóistí le cónaí fada agus tréchur ard.

Ní le haghaidh suíomhanna faoi bhun 250kW d'ionchur atá ar fáil - tá an comh-aireachta macánta faoi na rudaí a theastaíonn uaidh, agus mar sin ba chóir don láithreán a bheith.

Straitéis Teirmeach agus Díriú Faoi Aschur Iomlán

Ní tharraingíonn an comh-aireachta 360kW ach amháin nuair a cheadaíonn an suíomh é agus nuair a iarrann na feithiclí é. Taobh istigh, fuaraíonn aer iachall na modúil chumhachta, leis an iontógáil ar an taobh scaoiltear; Féachann an rialtóir ar theocht an mhodúil go leanúnach agus trimsíonn sé an t-aschur feadh an chuar derating foilsithe sula n-aistear aon rud. Féadfaidh tráthnóna te Lúnasa ag 50C an t-aschur a theorannú faoi bhun ainmniúil - trádáil d'aon ghnó, ní teip.

Taobh greille, tá an uimhríochtúil simplí: ciallaíonn 360kW ar bheathú trí phas 380V thart ar 550A de shruth líne ag ualach iomlán, a chinneann do bhriseadh, trasghearradh cábla agus spás cloiginn claochladáin. Cothaíonn an chuid is mó de na suíomhanna moil an comh-aireachta ó chlaochladán 400-500kVA nó scoilteann siad an láithreán thar dhá fhothaí. Is féidir le bainistíocht ualaigh OCPP teorainn a chur leis an gcomh-aireachta ag, abair, 300kW le linn buaicfhuinneoga áirgiúlachta agus clúdaíonn maolán ceallraí an chuid eile - déileálann an comh-aireachta leis an gcaipín mar an t-iomlán nua agus roinntear é i measc gunnaí gnóthacha.

Tuilleann an banna LED a choinneáil ag an scála seo. Ar réamhchúirt dorcha, ghnóthach, insíonn a dhath agus a patrún caochaí do thiománaí ó 30 méadar cé acu gunna atá saor, atá luchtaithe, a bhfuil locht air. Ciallaíonn níos lú lapaí ciorcail scuainí níos giorra, agus ligeann sonraí OCPP in aghaidh an ghunna duit éifeacht an bhanna ar thréchur a sheiceáil tar éis míosa.

An Rian Deimhnithe ar Chomh-aireachta Mol-Scála

Tástáil lán-chomh-aireachta: EMC, tréleictreach withstand, talmhú cosanta — an comhad a osclóidh innealtóir d'oibreoir greille.

spraeála salainn 96 uair an chloig ar imfhálú agus gunnaí; Tógann suíomhanna mol cósta seo dáiríre.

Soak teirmeach 50C leis na sonraí derating foilsithe taobh leis.

Fíorú isteach IP54 ar rónta agus faireoga.

CE, TUV, UL, CB, CCC reatha, chomh maith le taifid tástála sraitheach mar-thógtha in aghaidh an aonaid.

Siúl tríd an Monarcha: Áit a dTógtar an Comh-Aireachta 360kW

1. Gearradh léasair TRUMPF agus lúbthachta CNC i Yueqing; bratú púdar le sampláil spraeála salainn bhaisc.

2. PCBA ar an líne DC tiomnaithe, ar leithligh ó thionól AC.

3. Comhtháthú busbar agus modúl cumhachta faoi stiúir chasmhóiminte — ag 360kW is baol dóiteáin é alt scaoilte, mar sin déantar gach alt a thaifeadadh.

4. Sreangú ceithre gunna le teagmhálaithe agus méadrú in aghaidh an tsuímh.

5. Flash firmware agus croitheadh ​​láimhe OCPP i gcoinne inneall tástála, lena n-áirítear scripteanna bainistíochta ualaigh.

6. Dóite isteach lán-ualaigh ar bhruach friotóra le logaí in aghaidh an aonaid.

7. QC Deiridh agus serialization.

8. Pacáil - is é 15-20 lá oibre an t-am luaidhe caighdeánach, agus coimeádann an líne acmhainne bliantúil 1 milliún+ aonad orduithe móra ar an sceideal.

Roghnú Comh-Aireachta Mol: Cumhacht, Eangach, agus Gach Rud Idir

Tosaigh leis an eangach, ní leis an comh-aireachta. Fiafraigh de cad is féidir le do nasc a sheachadadh go leanúnach, ní cad is féidir leis maireachtáil ar feadh nóiméid. Má tá an freagra faoi bhun 300kW, ba chóir comh-aireachta 360kW a reáchtáil le caipíniú nó stóráil OCPP - nó ba chóir duit méid síos go 240kW agus an t-airgead a shábháil ar aonad eile a chaitheamh níos déanaí.

Sa chás gurb é an comh-aireachta seo an freagra mícheart: ní gá ceithre ghunna ar shuíomh a fheiceann feithicil amháin ag an am; ní féidir le suíomh gan cosán uasghrádaithe claochladán é a óstáil go hionraic; agus ní mór an plean stórála agus uasteorannaithe a síníodh roimh cheannach, ní tar éis an chéad bhille a phionósú ar shuíomh a ghearrann taraif ard-éileamh comhuaineach.

Nótaí Soláthair do Thionscadail Mhoil Mhóra

Mairfidh nó básann tionscadail Mhoil ar dhoiciméadú: CE, TUV, UL, CB, teastais CCC agus taifid tástála sraitheach long leis an ordú, agus ullmhaíonn ár deasc onnmhairithe an doiciméad iomlán atá leagtha síos do 40+ tír.

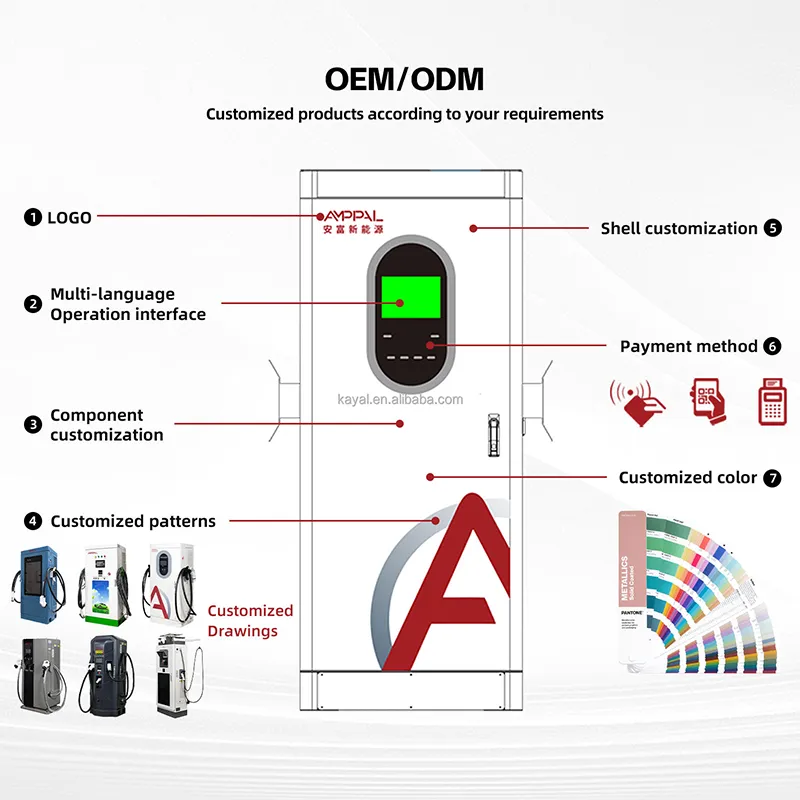

OEM/ODM ar scála an mhoil: sreabh chorparáideach, ainmniú inneall, cumraíocht cónascaire in aghaidh an tsuímh (CCS1/CCS2/GB/T/CHAdeMO/NACS) ag am ordaithe.

Am luaidhe 15-20 lá oibre le sliotáin táirgeachta le haghaidh orduithe ilaonad; Téarmaí MOQ in aghaidh an mhúnla sa luachan.

Is í an mhonarcha an t-oibreoir: 200+ stáisiún á reáchtáil ag ár bhfoireann féin agus 500 aonad leacht-fhuaraithe curtha ar fáil do thionscadal hidrigine glas Araib NEOM - tagairtí ar scála moil, ní hamháin sonraí saotharlainne.

Bhunaigh speisialtóir "fathach beag" 260 duine in 2014 in Yueqing, agus é ag onnmhairiú chuig 40+ tír - planda amháin, úinéir cuntasach amháin.

Pleanáil Lastais le haghaidh Rolladh amach ar Scála Mol

Seoltar gach comh-aireachta ina seasamh i gcliathbhosca adhmaid in aice le 2.0 x 0.95 x 1.0 m le urranna gunna cúr-ghearrtha; tá ollmheáchan agus toisí an chliabháin ar an liosta pacála roimh é a sheoladh. Roinntear sliotán táirgeachta amháin agus fuinneog lastais amháin le haghaidh rolladh amach an mhoil de roinnt caibinéid.

Deimhnítear stuáil coimeádán in aghaidh an ordaithe — sé chliathbhosca i ndiaidh a chéile in aghaidh gach ceanncheathrú 40 troigh faoinár bplean caighdeánach, athsheiceáil i gcoinne na dtoisí iarbhír gach uair. Tá modúil spártha agus feisteáin gunna ag taisteal sa choimeádán céanna chun páirteanna coimisiúnaithe a choinneáil le chéile.

Téarmaí trádála FOB, CIF, CFR nó DDP ó Yueqing le doiciméid onnmhairithe iomlána. Do thionscadail mhoil soláthraímid an sainchomhad suiteála freisin: léaráid sreangaithe, líníocht bunsraithe agus an treoir chumraíochta um bhainistíocht ualaigh.

Struchtúr Tacaíochta d'Oibreoirí Mol

Dhá bhliain in aghaidh an chomh-aireachta. Ag scála an mhoil moltar dúinn modúl spártha amháin agus cóimeáil gunna amháin a bheith ar an láthair seachas fanacht ar lasta.

Seoltar 48 uair an chloig ar spártha stocáilte ó Zhejiang nuair a úsáidtear an spártha ar an láthair.

Diagnóisic OCPP cianda agus tacaíocht firmware; scripteanna bainistíochta ualaigh tiúnta lenár n-innealtóirí.

Fuinneog chothabhála ráithiúil: glanadh scagaire, athchasmhóiminte busbar, cigireacht ar na ceithre theagmhálacha gunna.

Maoirseacht a choimisiúnú trí fhísghlao, chomh maith le doiciméad aistrithe oibríochtaí do d'fhoireann sealaíochta.

Rialacha Oibriúcháin ar Leibhéal an Láithreáin do 360kW

Mícheart: ligean don chomh-aireachta rith gan teorainn leis an taraif le táillí brúidiúla éilimh. Ar dheis: caipíní ualaigh OCPP a shocrú in aghaidh na fuinneoige ama - sroicheann an fuinneamh níos déanaí, crapadh an bille.

Mícheart: an taobh iontógála a bhlocáil le comharthaí nó mullaird. Ar dheis: 40 cm de spás soiléir agus seiceáil scagaire míosúil; Is é sreabhadh aer an córas fuaraithe.

Mícheart: ag súil le 360kW iomlán ag 50C comhthimpeallach. Ar dheis: ag léamh an chuar derating sa lámhleabhar agus ag insint d'fhoireann an tsuímh cad a sheachadann Lúnasa i ndáiríre.

Mícheart: páirceáil an modúl spártha áit ar bith tais. Ar dheis: earraí breise a stóráil taobh istigh; teipeann modúl tais suiteáilte míonna ina dhiaidh sin go luath agus cuireann sé an milleán ar an charger.

Mícheart: ag baint úsáide as na dathanna banna stiúir mar mhaisiú. Ar dheis: na bríonna dath a chaighdeánú ar chomharthaíocht láithreáin ionas go léann tiománaithe oíche iad láithreach.

Nótaí Oibreora Ó Mhoil Ard-Thréchur

Déanann oibreoir plaza seirbhís mhórbhealaigh san Araib Shádach an comh-aireachta a phéireáil le maolán ceallraí agus le grian díon. Le linn buaicshéasúir iompraíonn an maolán luachair na maidine fad is a fhanann an bheathú eangaí faoina theorainn; creideann sé bainistíocht ualaigh OCPP as an mbille éilimh a choinneáil cothrom. A ghearán: ag 50C, tá an comh-aireachta salach níos luaithe ná mar a bhíothas ag súil leis — bhí cuar an lámhleabhair i gceart, ach ba mhian leis gurbh é ba chúis leis na díolacháin.

Ritheann mol lóistíochta sa Ghearmáin trucailí agus veaineanna trí dhá chaibinéad. Ghearr an banna LED ciorclú oíche intomhaiste - bíonn tiománaithe dírithe ar an mbarra glas in ionad scáileáin léitheoireachta. Mioncheist: ní raibh aon súile ardaithe ag cliathbhoscaí an chéad choimeádáin, agus mar sin bhí a chriú ag teannadh le strapaí; chuireamar súile ar lastais níos déanaí.

Chomhtháthaigh iosta cathrach sa Tuirc an comh-aireachta lena chóras bainistíochta fuinnimh; Cothaíonn sonraí OCPP per-gunna tuarascálacha míosúla ar chostais cabhlaigh anois. An gripe beag: tá fuinneog chothabhála ag teastáil le haghaidh nuashonruithe firmware, nach mór d'iosta 24 uair an chloig a phleanáil timpeall - tá sceidealú cian-nuashonraithe ar ár bplean oibre.

Ceisteanna Coitianta Mol & Eangaí

C: Cén claochladán a theastaíonn uaim le haghaidh comh-aireachta 360kW?

A: Pleanáil don sruth líne lán-ualaigh de thart ar 550A ar fhotha 380V; úsáideann an chuid is mó de na suíomhanna claochladán 400-500kVA nó roinntear iad thar dhá fhotha. Deimhnigh voltas áitiúil agus cód roimh ordú.

C: An féidir an comh-aireachta a reáchtáil ar nasc níos lú?

A: Tá - tarraingíonn iomlán caipíní bainistíochta ualaigh OCPP ón inneall, ionas gur féidir leis an gcomh-aireachta oibriú ar, abair, liúntas 250kW trí sníomh a dhéanamh le linn buaicphointí. Ceannaíonn tú an comh-aireachta iomlán agus fásann tú an eangach níos déanaí.

C: Conas a phéireálann an stóráil leis an gcomh-aireachta seo?

A: Muirear an ceallraí seachbhuaice, scaoil isteach go luaith na maidine é, agus lig do chaipín na comh-aireachta tarraingt greille a choinneáil faoin tairseach éileamh-mhuirear. Déanfaidh ár n-innealtóirí athbhreithniú ar an scéim rialaithe le do chomhtháthóir.

C: An ndéanann aschur iomlán ceithre gunna róthéamh ar an gcomh-aireachta?

A: Triomaíonn an rialtóir feadh an chuar derating foilsithe roimh aon turas. Ag 50C comhthimpeallach, b'fhéidir nach mbeadh 360kW iomlán inbhuanaithe le haghaidh seisiúin fhada; insíonn cuar an lámhleabhair duit cad ba cheart a bheith ag súil leis.

C: Cad é an t-uasmhéid carr aonair iarbhír?

A: Teoranta ag an uasteorainn 250A: thart ar 200kW ag 800V, thart ar 100kW ag 400V. Ní fheictear an 360kW iomlán ach amháin nuair a roinneann roinnt feithiclí 800V an linn.

C: Cé na nascóirí is féidir liom a chumrú?

A: CCS1, CCS2, GB/T, CHAdeMO agus NACS, sannta in aghaidh an phoist ag am ordaithe. Tá cumraíochtaí measctha caighdeánacha do chabhlaigh mheasctha.

C: Cad iad na spártha ba cheart do mhol a choinneáil ar an láthair?

A: Is é ár gcomhairle modúl cumhachta amháin agus tionól gunna amháin in aghaidh an chomh-aireachta; tá an dá cheann in-swappable te agus clúdaithe ag an bharántas dhá bhliain, le seoladh 48-uair an chloig nuair a ritheann an stoc ar an láthair amach.

C: Am luaidhe agus doiciméid le haghaidh rolladh amach comh-aireachta 3-5?

A: 15-20 lá oibre ó thaisce; cliathbhoscaí a sheoladh i bhfuinneog amháin le doiciméid onnmhairithe iomlána, taifid tástála sraitheach agus an sainchomhad suiteála.
