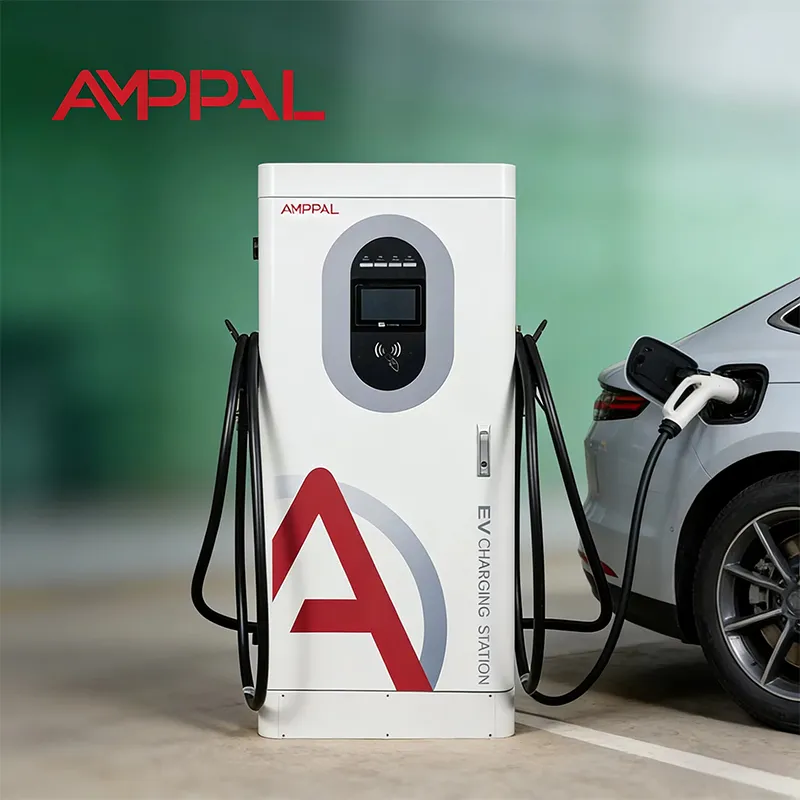

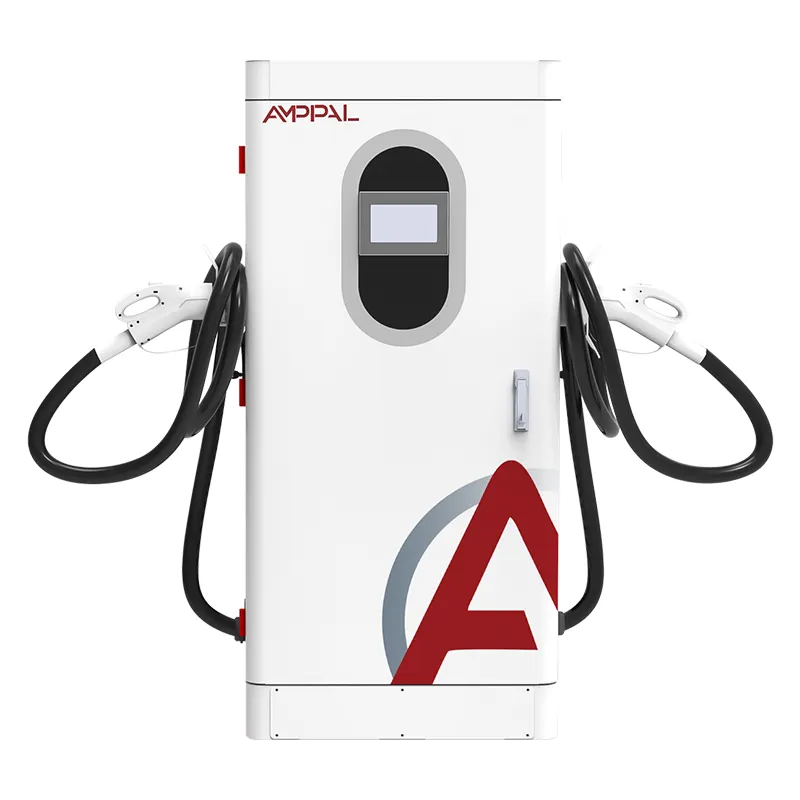

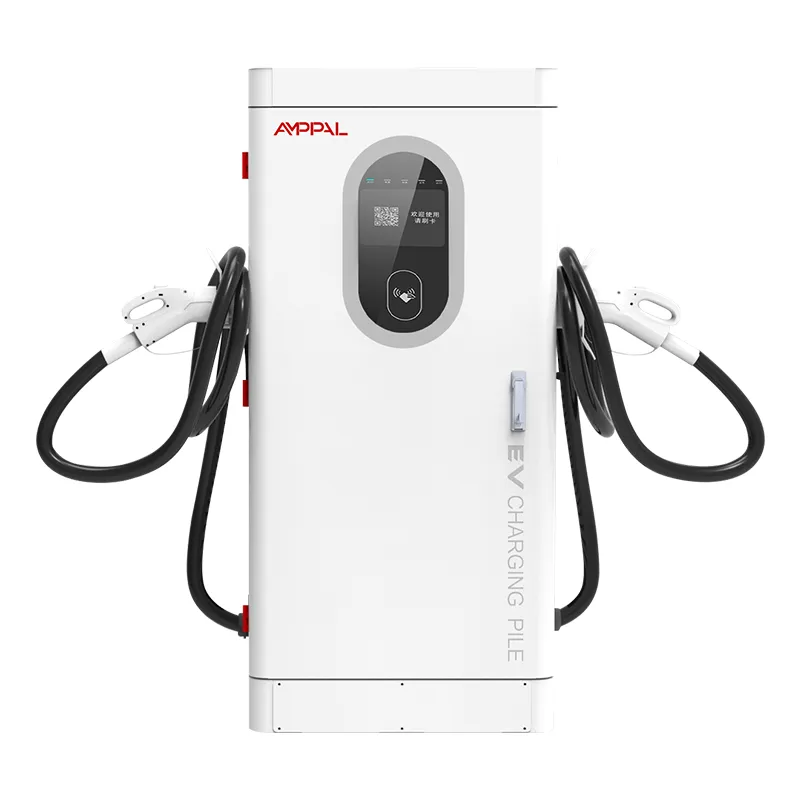

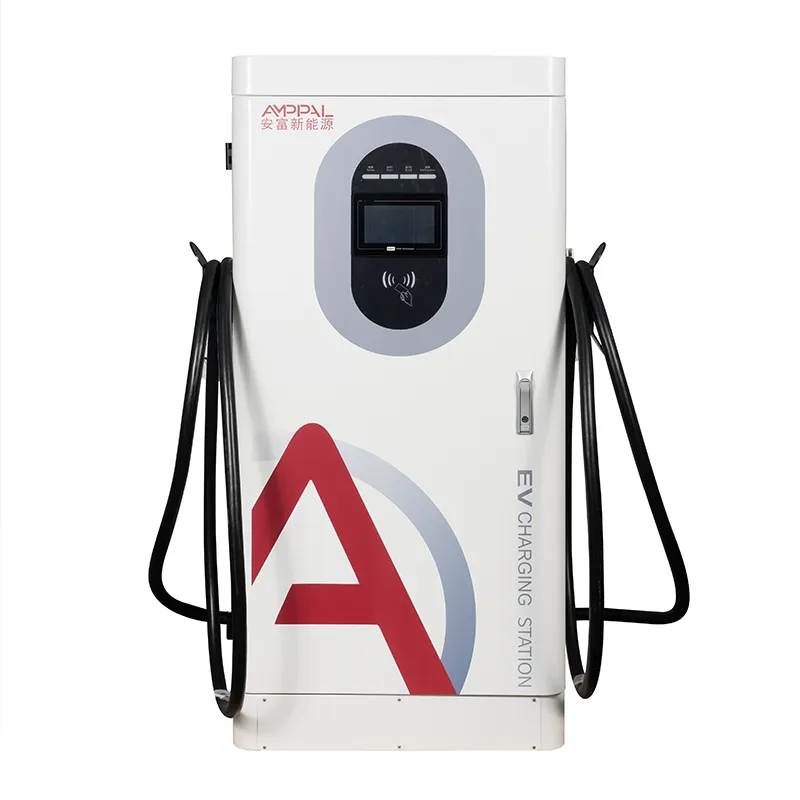

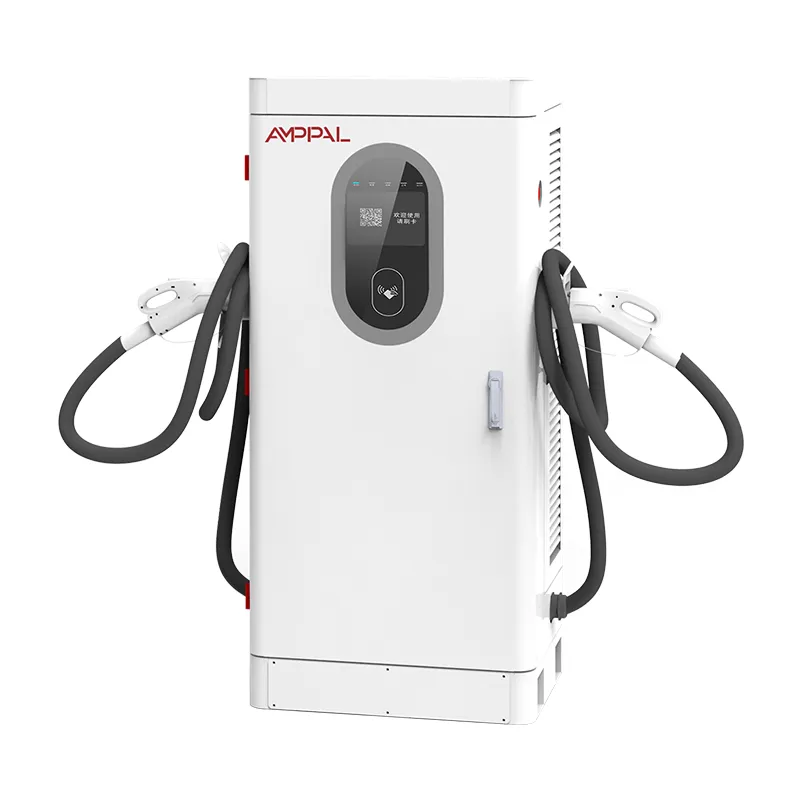

Stáisiún Luchtaithe Tapa 160kW Ard-chumhachta DC EV le haghaidh Iostaí Cabhlaigh

Tógtha le haghaidh an Mhórbhealaigh, Cá bhfuil na Coimisinéirí Ioncaim Am Feithimh

Maireann láithreán luchtaithe mhórbhealaigh nó faigheann sé bás de réir a scuaine buaicuaireanta, agus tógtar an AF-DC-160-Y-B-O-4-H chun an scuaine sin a laghdú le linn na 90 nóiméad sa lá nuair a bhíonn sé tábhachtach. Is charger tapa DC comhtháite 160kW urlár é - 1620 x 750 x 560 mm - ag seachadadh cumhacht leanúnach ó 300 go 1000VDC, le fuinneog aschuir ó 200 go 1000V a chlúdaíonn gach rud ó sedan 400V go trucail 800V.

Tá trí bhealach difriúil ag láithreáin mhórbhealaigh agus láithreáin chathracha: tagann tiománaithe i bpléascanna, níl aon duine thart chun aire a thabhairt do na meaisíní, agus is é an aimsir is cuma cad a chinneann an réigiún. Mar sin tá loighic tréchur mar thoradh ar an gcomh-aireachta seo (gunna singil 160kW nó comhroinnt dhá chónascaire), oibriú gan duine (13 fheidhm sábháilteachta), agus innealtóireacht teocht leathan (-25C tús fuar, +50C bainistithe derating).

Is monaróir charger EV tSín é AMPPAL ó Yueqing, Zhejiang - an mhonarcha a sholáthair 500 aonad ultra-tapa fuaraithe le haghaidh tionscadal hidrigine glas NEOM san Araib Shádach. Is é an caibinéad seo an capall oibre toirte ón monarcha sin, seolta chuig 40+ tír.

Rudaí a Scarann ​​Comh-Aireachta Conaire ó Chomh-Aireachta Cathrach

Gunna singil 160kW: tarraingíonn carr amháin 800V an comh-aireachta iomlán - an cás is tábhachtaí ag stad conaire ina bhfuil gach nóiméad san áireamh.

Comhroinnt dhá chónascaire: ligeann an dara cónascaire do charr 400V sciar a ghlacadh (abair 60kW) agus coinníonn an chéad cheann an chuid eile, mar sin ní bhíonn an chuan díomhaoin fad is a ghearrann carr beag muirir.

Loighic buaicuaire an chloig: ag faid seisiúin 15 nóiméad feidhmíonn bá amháin 4 charr in aghaidh na huaire ag lánchumhacht; dhá chónaisc le tréchur stáisiúin bhrú a roinnt gan an lorg a dhúbailt.

13 fheidhmeanna sábháilteachta tiúnta le haghaidh suíomhanna gan freastal: monatóireacht inslithe, polaraíocht droim ar ais, cosaint tintreach, ró-teocht, stad éigeandála agus níos mó - ní theipeann ar an meaisín sábháilte, ní ciúin.

Athléimneacht aimsire: tosaíonn sé ag -25C agus coimeádann cumhacht rátáilte go +50C comhthimpeallach; thar sin derates sé de réir a chéile in ionad tripping.

Sonraíochtaí Teicniúla

Roghnú an tSuímh: Conairí, Buanna agus scuainí

Limistéir sheirbhíse mótarbhealaigh sa Ghearmáin, sa Fhrainc agus sa Chróit, le bánna meánmhéide do na buaicphointí 10:00-14:00 agus 16:00-19:00 nuair a tharlaíonn formhór na seisiún laethúil.

Conairí lóistíochta trunk san UAE agus san Araib Shádach a nascann calafoirt le iostaí intíre, áit a dteastaíonn breisithe 40-60 nóiméad ó leoraithe 800V.

Stáisiúin bus agus cóiste idirchathrach sa Tuirc agus sa Ghréig, áit a socraítear sceidil agus a bhriseann luchtaire mall an t-amchlár.

Nóid dorchla iargúlta sa Chasacstáin agus san Úisbéiceastáin, áit a bhfuil an teicneoir is gaire 400km ar shiúl - tá tábhacht níos mó ag an nasc 4G ná an uimhir kW.

Moil fillte aerfoirt EV-cíosa i Meicsiceo agus sa Bhrasaíl, áit a dtagann gluaisteáin atá ag filleadh folamh ag an uair chéanna agus caithfidh siad casadh timpeall go tapa.

Snámha Amháin, Dhá Chónascóir: Mar a Scoilteann 160kW

Smaoinigh ar an comh-aireachta mar linn snámha 160kW le ceann amháin nó dhá sconnaí. I mód cónascaire singil téann an 160kW ar fad chuig feithicil amháin - iontach do charr 800V ag 15% SOC. Roinntear an linn i mód dhá chónascaire: tá leithdháileadh tipiciúil 100kW don chéad fheithicil agus 60kW chuig an dara ceann, nó 80/80, ag brath ar bheartas an láithreáin.

Is féidir an riail leithdháilte a chumrú: tosaíocht a thabhairt don chéad charr, cothromaíocht a dhéanamh go cothrom, nó caipín ar chónascaire amháin ag sciar seasta. Socraíonn ár n-innealtóirí an réamhshocrú ag an gcoimisiúnú agus athraíonn tú tríd an inneall gan cuairt ar an láithreán. An rud nach féidir leat a dhéanamh ná 160kW a thabhairt don dá ghluaisteán ag an am céanna - is é an linn snámha an linn.

An éifeacht phraiticiúil ar scuainí: is féidir le stáisiún le dhá chaibinéid 160kW agus ceithre chónaisc ceithre sheisiún comhuaineach a reáchtáil - abair 160 + 100 + 60 + 60 - borrtha lóin 12-charr a ghlanadh i thart ar 90 nóiméad. Sin í an uimhir do do staidéar féidearthachta.

Deimhnithe agus an Fhianaise Tús Fuar

Tá CCC, TUV, CE, UL agus CB i seilbh an mhonarcha; tá cóipeanna deimhnithe a bhaineann go sonrach leis an gcomh-aireachta seo ar fáil ach iad a iarraidh.

Reáchtálann na haonaid réimeas lán-ualach 48 uair an chloig le logáil teocht leanúnach ar mhodúil, cáblaí agus nascóirí.

Fíorú tosaithe fuar: tá aonaid coinníollaithe ag -25C agus ní mór dóibh aschur iomlán a bhaint amach laistigh den am rampa sonraithe - tástáilte in aghaidh an bhaisc sa gheimhreadh.

Tagann na 13 fheidhm sábháilteachta faoi réir chomhlíonadh EN 61851-1:2019 agus 61851-23:2014.

Ritheann samplaí spraeála salann 96 uair an chloig in aghaidh an bhaisc agus déantar IP54 a fhíorú - riachtanach do chonairí cósta; is é an raon -25C go +50C.

Ocht gCéim Tógála, Rianaithe in aghaidh na Sraithuimhir

Céim 1: déantar cruach don chomh-aireachta a ghearradh, a phuncháil agus a lúbadh ar línte CNC le robots FANUC, táthaithe agus brataithe le púdar.

Céim 2: téann sampla baisc isteach sa seomra spraeála salainn 96 uair an chloig agus an táirgeadh ar aghaidh.

Céim 3: Céim ionchuir AC agus modúil chumhachta DC le chéile ar línte ar leith le stáisiúin tástála aonair.

Céim 4: iniúchadh ag teacht isteach ar mhodúil SiC, teagmhálaithe, cáblaí ardvoltais agus comhpháirteanna méadraithe.

Seiceáil Féidearthachta: Ar Chóir Seo d'Aonad Highway?

Roghnaigh an AF-DC-160-Y-B-O-4-H nuair a shuíonn do shuíomh ar chonair, tugann do bhuaicuaireanta níos mó ná 6-8 carr in aghaidh an bhá, agus is féidir le do chlaochladán beatha 160kW in aghaidh an chomh-aireachta. Íocann sé as féin is tapúla nuair a bhíonn an t-ioncam imeallach ó scuaine níos giorra fíor: lamháltais mhótarbhealaigh, conairí trucailí agus aischuir aerfoirt.

Níl an táirge seo duitse más lár baile beag é do shuíomh le 3 charr in aghaidh an lae - tuilleann aonad 60kW nó 80kW an t-ioncam céanna ar feadh an tríú cuid den chostas crua-earraí. Is é an uirlis mícheart é freisin más trucailí troma Aicme-8 a chothaíonn 350kW+ do chabhlach; Teastaíonn ár sraith scoilte nó sraith leacht-fhuaraithe uathu sin.

Roimh ordú, seol trí uimhir: feithiclí buaicuaireanta ionchais, meánmheascán feithiclí (400V vs 800V), agus cumas claochladáin. Déanfaimid múnla den scuaine agus inseoimid duit cé mhéad caibinéid - agus cén leithdháileadh - a ghlanann do bhuaic. Má tá an freagra níos lú ná mar a bhí súil agat, cloisfidh tú é sin freisin.

An Buntáiste a bhaineann le Conradh Monaróra

Síníonn do chomhghleacaí in Yueqing an conradh - ní athdhíoltóir a luann fardal agus am luaidhe duine éigin eile.

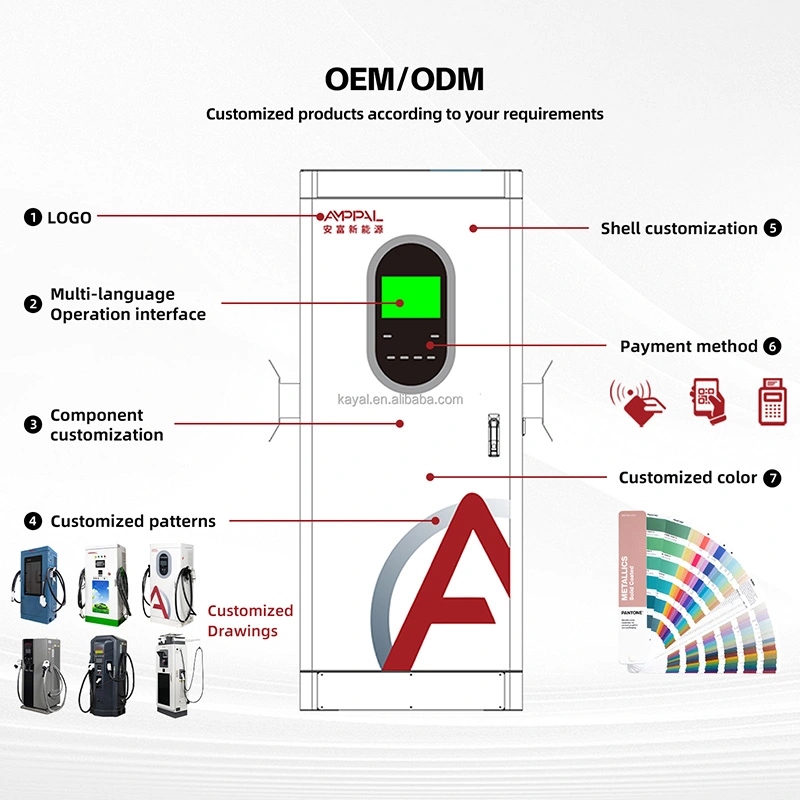

Doimhneacht OEM/ODM: dath saincheaptha, lógó, cumraíocht chónascaire agus mainneachtainí inneall, á láimhseáil ag gléasra 260+ fostaí.

Tógann seachadadh caibinéid caighdeánach 15-20 lá oibre; Cuireann leagan OEM thart ar 7-10 lá.

Orduithe trialach ó 1 aonad do mhargaí nua; díghlasálann orduithe ar scála conaire de 10+ aonad praghsáil mórdhíola.

Faoin bharántas 2 bhliain, fágann spares laistigh de 48 uair an chloig tar éis iad a fhormheas agus úsáideann diagnóisic iargúlta an nasc OCPP céanna a iompraíonn billeáil.

Comh-Aireachta 160kW a Sheoladh: Ardú, Crating, Doiciméid

Ag 340 kg móide cliathbhosca, is post forklift é seo, ní iompar beirt fhear - pleanáil an cuan glactha roimh an lá seachadta. Úsáideann an cás sraithadhmaid cradles cúr timpeall an scáileáin agus an chuan cónascaire, agus coimeádann coimeádán 40HQ 10-12 cliathbhoscaí.

Tá FOB Ningbo nó Shanghai caighdeánach; CIF, CFR agus DDP ar iarratas. Seoltar léaráid phailléid roimh phacáil ionas gur féidir le do sheoltóir méid trucail a dhearbhú.

Tá sonrasc, liosta pacála, teastas tionscnaimh, cóipeanna CE/TUV agus treoirleabhar OCPP ag taisteal leis na hearraí.

Tacaíocht Aga fónaimh do Shuíomhanna Conaire Gan Freastal

Dhá bhliain in aghaidh an aonaid. Maidir le láithreáin mhórbhealaigh gan fhoireann molaimid modúl spártha áitiúil - is é an t-aerlasta chuig limistéar seirbhíse a chosnaíonn tú in am aga fónaimh.

Laistigh de 48 uair an chloig tar éis é a cheadú, tá páirteanna breise ar eitilt DHL nó FedEx; 3-5 lá oibre a cheadú don Eoraip.

Nuashonruithe cianda firmware, athruithe taraife agus atosaigh trí OCPP - ní gá cuairt fhisiciúil a thabhairt ar fhormhór na suíomhanna conaire riamh le haghaidh saincheisteanna bogearraí.

Tacaíocht trí fhíseán a choimisiúnú don chéad suiteáil, le seicliosta scríofa maidir le talamh, méid cábla agus péireáil inneall.

Maidir le conairí, tá an gnáthamh simplí: scagairí aeir dhá uair sa bhliain, seiceann an chasmhóimint críochfoirt gach bliain, cigireacht antenna tar éis stoirmeacha.

Mícheart vs Ceart: Comh-Aireachta Highway a Oibriú

Mícheart: Comh-aireachta 160kW a chur ar fhriothálaí meánmhéide do 60kW agus an milleán a chur ar an aonad nuair a thuistear an briseoir. Ar dheis: deimhnigh go n-iompraíonn an claochladán agus an cábla an t-ualach iomlán - tugann an lámhleabhar sonraíocht an chábla AC íosta.

Mícheart: Ag glacadh leis go gciallaíonn dhá chónaisc dhá sheisiún iomlán 160kW. Ar dheis: scoilteann an linn snámha; an beartas leithdháilte a shocrú ag amanna coimisiúnaithe agus iar-réadúil in aghaidh na bá.

Mícheart: Trucail a pháirceáil ionas go gcuireann a leantóir bac ar iontógáil aeir na comh-aireachta sa samhradh. Ar dheis: coinnigh imréiteach 50cm timpeall an imfhálú; Is é an sruth aeir a shealbhaíonn cumhacht iomlán ag 50C.

Mícheart: Ag ligean don chomhartha 4G titim agus gan seiceáil, ansin ag smaoineamh cén fáth go dteipeann ar atosaigh iargúlta. Ar dheis: deimhnigh neart an chomhartha nuair a bhíonn tú ag coimisiúnú agus cuir antenna seachtrach leis más gá.

Mícheart: Ag déanamh neamhaird de loga lochta talún arís agus arís eile toisc go ngearrtar 'go fóill'. Ar dheis: glacann monatóireacht inslithe teipeanna luath - seol an logáil chugainn; cosnaíonn léirmheas cianda 5 nóiméad briseadh síos lár an gheimhridh.

Oibreoirí Conaire ag Caint: Trí Thuarascáil Allamuigh

Shuiteáil lamháltóir mótarbhealaigh i ndeisceart na Gearmáine sé aonad AF-DC-160-Y-B-O-4-H ag dhá réimse seirbhíse i mí Mheán Fómhair 2025. Thuar a múnla scuaine cás is measa 40 nóiméad ag buaicphointí Dé Domhnaigh; léiríonn sonraí tomhaiste 25 nóiméad, toisc go gcoinníonn comhroinnt an dá chónaisc gnóthach.

Ritheann oibreoir lóistíochta san Araib Shádach ceithre aonad ag iosta ar chonair Jeddah-Riyadh le haghaidh trucailí seachadta 800V. Chuaigh derating samhraidh 50C i bhfeidhm ar a bpríomhfheidhmeannach cothabhála: laghdaíonn aonaid chumhacht go galánta san iarnóin seachas iad a mhúchadh. An gripe: bailíonn gaineamh sna sliotáin vent níos ísle.

D'imscar oibritheoir seirbhíse mórbhealaigh sa Chasacstáin dhá aonad ag nód cianda gan ach nascacht 4G. Chaill aonad amháin a phróifíl SIM le linn athrú iompróra; thug athchumrú cianda tríd an uirlis gréasáin ar ais é laistigh de uair an chloig gan turas seirbhíse 400km.

CCanna

C: Cé mhéad gluaisteán is féidir le comh-aireachta amháin a sheirbheáil ag an am céanna?

A: Le dhá chónaisc, reáchtálann dhá sheisiún ag an am céanna, ag roinnt an linn snámha 160kW - mar shampla 100/60 nó 80/80 de réir do pholasaí leithdháilte. Seachadann modh cónascaire singil an 160kW iomlán chuig aon fheithicil amháin.

C: An bhfuil an t-aonad seo oiriúnach do shuímh mhórbhealaigh gan freastal orthu?

A: Is féidir - is sprioc lárnach dearaidh é sin. Fágann na 13 fheidhm sábháilteachta (monatóireacht inslithe, droim ar ais polaraíocht, cosaint tintreach, ró-teocht, stad éigeandála agus níos mó) go dteipeann sé sábháilte, agus cuireann OCPP 1.6j thar 4G ar chumas monatóireacht iargúlta, atosaigh agus nuashonruithe firmware.

C: Cad a tharlaíonn ag -25C?

A: Tosaíonn an t-aonad agus sroicheann sé aschur iomlán; déantar iompar tosaithe fuar a fhíorú in aghaidh an bhaisc inár seomra tástála. Is é an raon oibriúcháin caighdeánach ná -25C go +50C.

C: Cad a tharlaíonn ag +50C?

A: Tá cumhacht rátáilte suas le 50C comhthimpeallach ag an gcomh-aireachta. Thar an méid sin, laghdaítear an chumhacht de réir a chéile in aghaidh an chuair chosanta - fanann an stáisiún ar fáil in ionad tripping as líne.

C: An féidir leis trucailí troma a mhuirearú?

A: Tá le haghaidh meán-dhleacht agus go leor leoraithe Aicme-7 ag 160kW nó cumhacht roinnte. Tá ár sraith de chineál scoilte nó leacht-fhuaraithe ag teastáil ó mhuirearú marthanach 350kW+ Rang-8 - seol do shonraí trucail agus molfaimid an teaghlach ceart.

C: Cén nascacht atá ag teastáil uaim ar shuíomh iargúlta?

A: Ethernet, 4G nó wifi - ceann amháin ar a laghad. Maidir le láithreáin conaire molaimid 4G le SIM cúltaca; ritheann gach trácht OCPP, sonraí billeála agus cianbhainistíocht thar an nasc sin.

C: Cé chomh fada a thógann suiteáil agus coimisiúnú?

A: Is é prep an tsuímh (ceap, trinseáil, claochladán) an ceann is mó ar an amlíne. De ghnáth tógann gléasadh comh-aireachta, sreangú agus péireáil inneall lá amháin oibre in aghaidh an aonaid lenár dtacaíocht físeáin.

C: An féidir an polasaí leithdháilte a athrú níos déanaí?

A: Sea, go cianda tríd an inneall OCPP - tosaíocht don chéad charr, comhroinnt chothromaithe, nó caipín seasta in aghaidh an chónascaire. Níl gá le cuairt ar an láithreán.
