Charger Fast DC Comhtháite DC 180kW le Dualgas Trom do Chabhlaigh Tráchtála

Cad É an Comh-Aireachta 180kW seo, agus Cén Fáth a Chinneann O&M a Costas Saoil

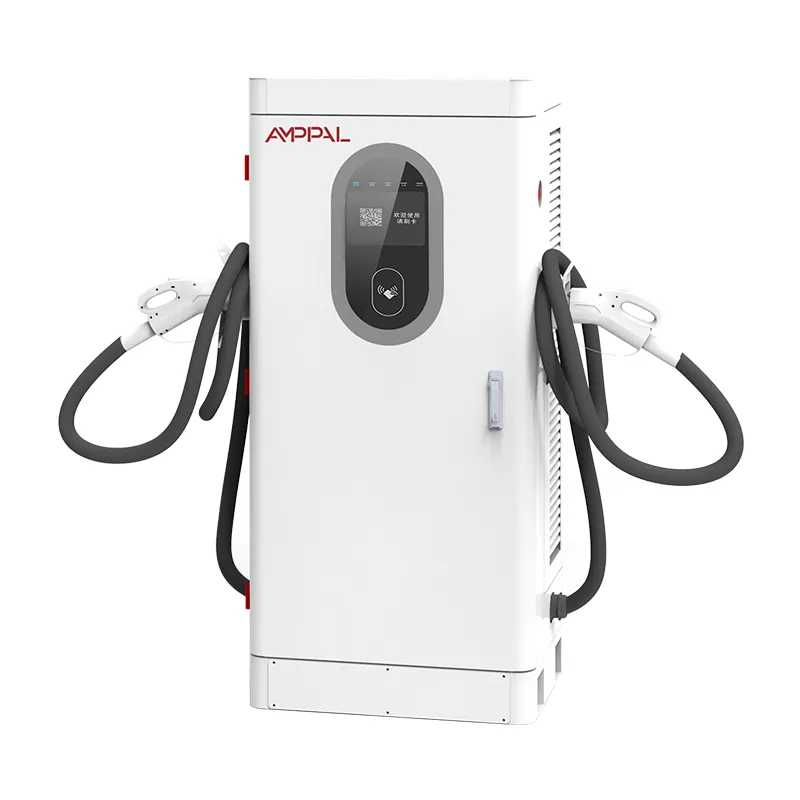

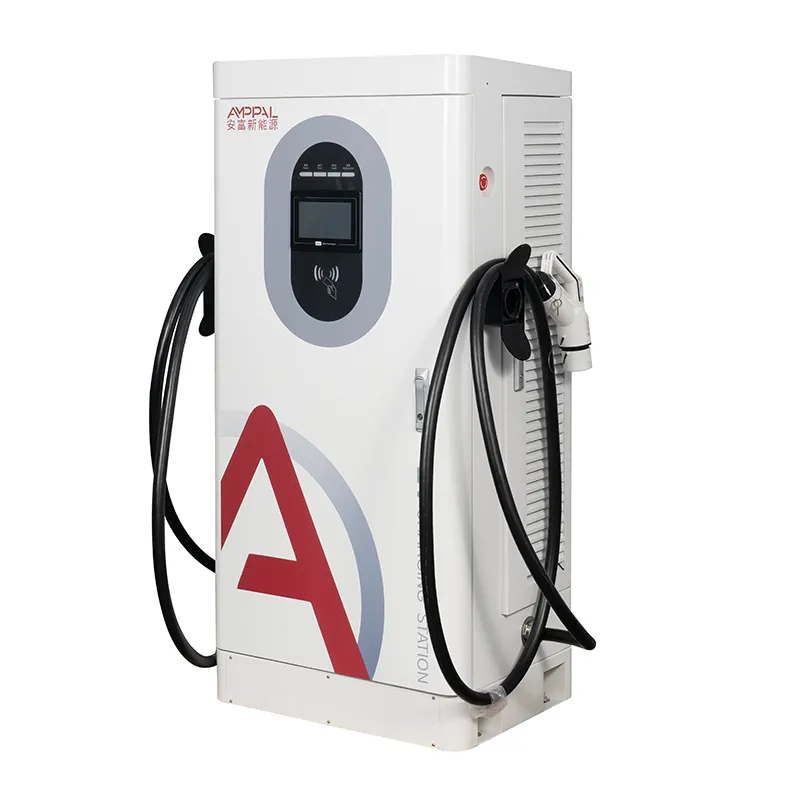

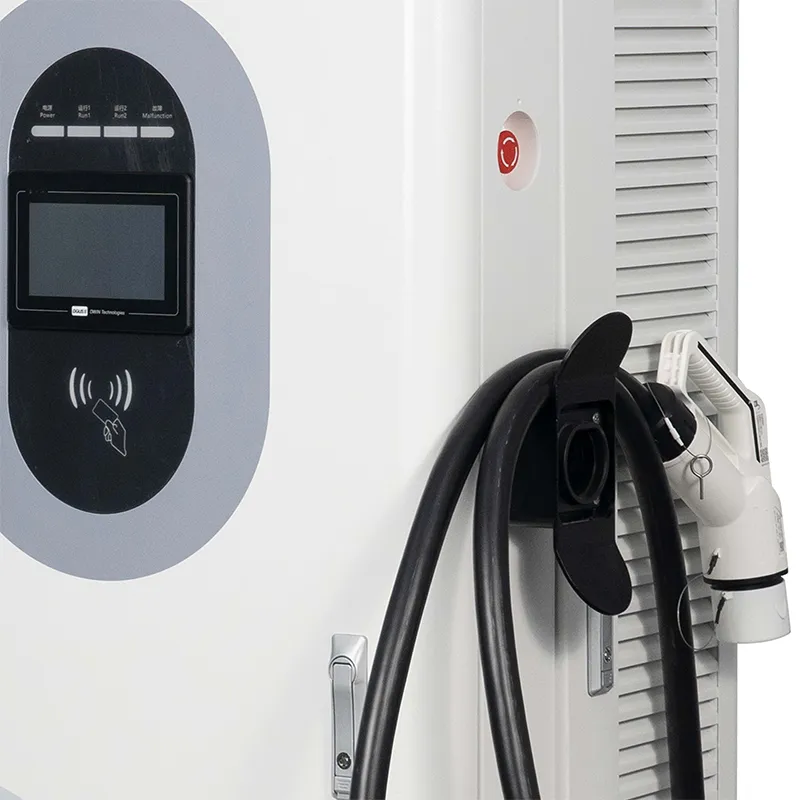

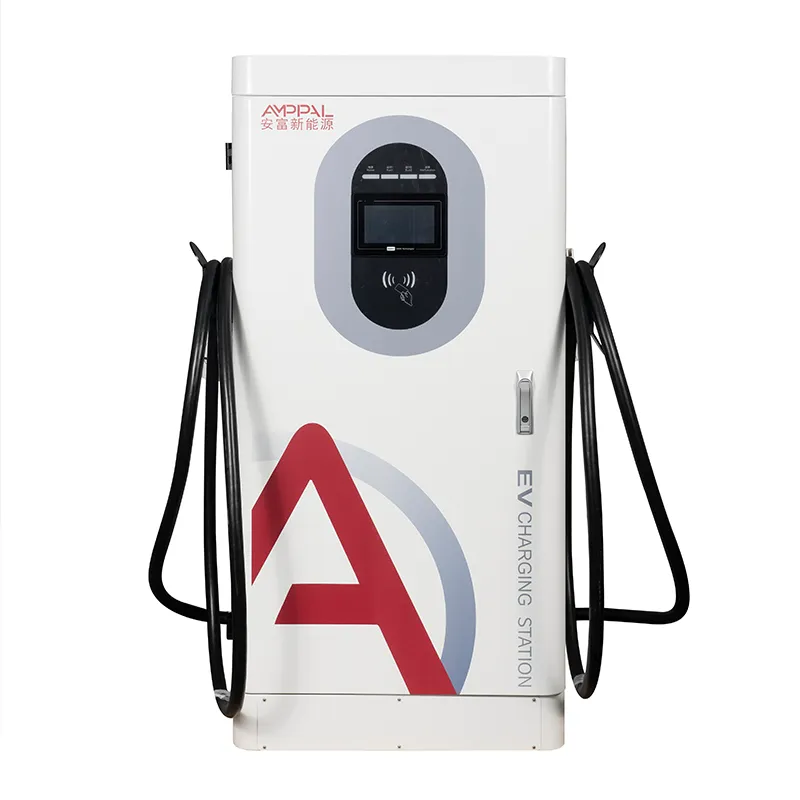

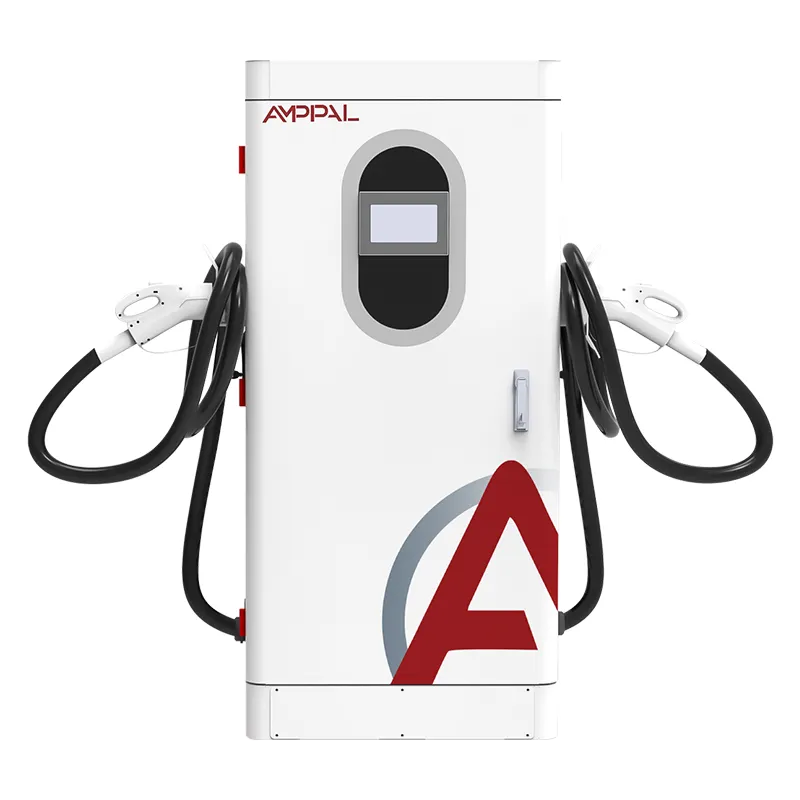

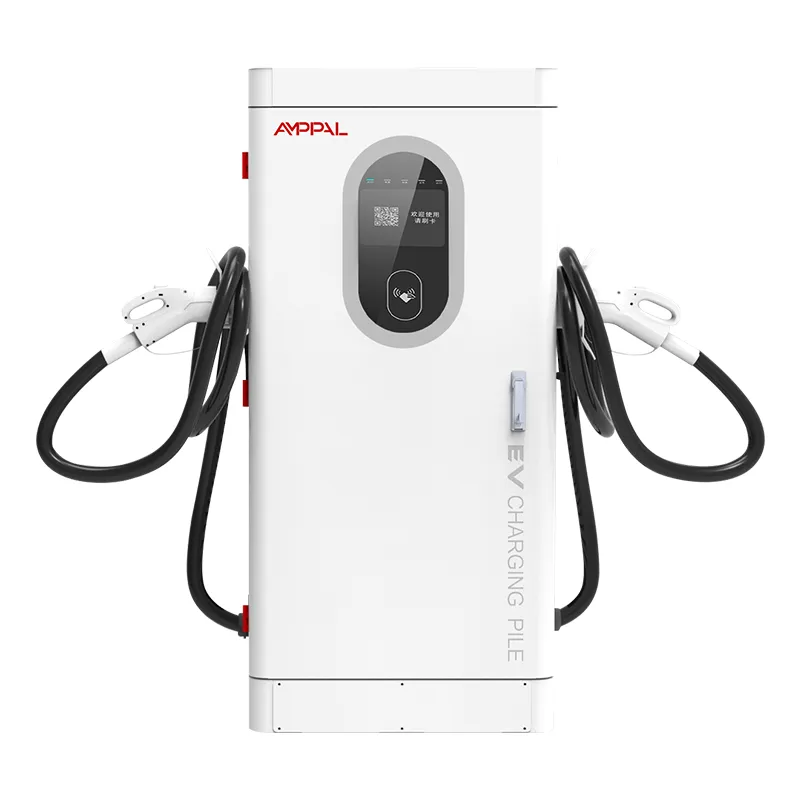

De ghnáth is é charger tapa 180kW DC an meaisín is costasaí ar shuíomh beag agus an ceann is lú faoi mhaoirseacht. Is comh-aireachta comhtháite urlár é an AF-DC-180-Y-B-O-4-H: modúil chumhachta, rialtóir, scáileán tadhaill 7-orlach, léitheoir RFID, críochfort cártaí agus dhá ghunna luchtaithe taobh istigh de chomhlacht amháin 1620 × 750 × 560 mm. Bolt go dtí eochaircheap é, beathaigh AC380V é, agus ní bhíonn aon duine ag faire air.

B'fhéidir gurb é an praghas ceannaigh an tríú cuid den mhéid a chosnaíonn an meaisín seo thar ocht mbliana. Is é an chuid eile ná caillteanais, downtime agus cuairteanna seirbhíse, agus is é sin an fáth go gcaitheann an tsamhail seo a bhuiséad innealtóireachta ar bhrath lochtanna agus ar aisghabháil iargúlta. Trí fheidhmeanna sábháilteachta déag, tuairisciú aláraim OCPP agus samhail seirbhíse a tógadh thart ar an meán-am le deisiú. De ghnáth is oibreoirí cabhlaigh agus úinéirí láithreán gan innealtóir ar an bpárolla iad na ceannaitheoirí, agus mar sin caithfidh an meaisín a chuid fadhbanna féin a mhíniú.

Na 13 Feidhm Shábháilteachta, agus an Teip a Ghabhann Gach Duine

Déantar gach cosaint a mhapáil go modh teip ar leith, gan a bheith boltaithe mar bhosca seiceála. San ord a bhuailfeadh locht ar an meaisín:

Déanann monatóireacht inslithe faire ar an taobh DC le haghaidh sceitheadh ​​​​mall go talamh, an locht cábla ag dul in aois clasaiceach. Aláraim sé ag tairseach socraithe in ionad fanacht le gearr crua.

Aschur bloic cosanta droim ar ais polaraíocht má bhuaileann gunna le bioráin droim ar ais, ag cosaint leictreonaic na feithicle ó nasc míchúramach.

Déanann cosaint tintreach spící spreagtha a shuntadh ar an ionchur AC agus ar an aschur DC araon, fíor-shaincheist maidir le pillíní tuaithe nochta.

Ghearr ró-voltas AC, faoi-voltas agus caillteanas céime an t-aonad lasmuigh de 380V ±15%, mar sin ní shroicheann brownouts agus swells greille na modúil chumhachta.

Is trí thurais ar leith iad ró-shruth DC, gearrchiorcad agus ró-voltas aschuir, toisc go dteastaíonn imoibriú difriúil ar ghunna damáiste, ar mhodúl teipthe agus ar fheithicil mhí-iompair.

Críochnaíonn múchadh ró-teocht, monatóireacht ar theocht gunna, sceitheadh ​​iarmharach a bhrath, an stad éigeandála agus an t-imfhálú faoi ghlas an ciseal teirmeach agus sábháilteachta daonna.

Sonraíochtaí Teicniúla

Láithreáin a Thuilleann an Chomh-Aireachta 180kW A Coimeád

Iostaí thar oíche gan lucht freastail i gcás ina gciallaíonn teip ag 2 a.m. cabhlach marbh ag 6 a.m.

Go leor miondíola agus bialainne a dhúnann san oíche ach a bhfuil na meaisíní fós ag teastáil uathu chun fanacht ar líne.

Suíomhanna tuaithe nó conairí ina gcosnaíonn cuairt seirbhíse amháin lá iomlán taistil.

Cabhlaigh bheaga tráchtála ag rith veaineanna seachadta ar sceideal daingean laethúil.

Margaí le líonraí tacaíochta áitiúla tanaí, áit a bhfuil réiteach cianda an t-aon rogha tapa.

Ó Locht go Deisigh: An Sreabhadh Oibre um Fhiagnóis Chianda

Nuair a turais cosanta, scríobhann an comh-aireachta taifead locht le stampa ama, sraithuimhir modúl agus luachanna tomhaiste, ansin é a bhrú chuig d'ardán thar OCPP 1.6j. Feiceann tú an cód earráide ar an deais - aláram inslithe, ró-theocht an chónascaire, tumadh greille - sula dtagann an chéad tiománaí eile.

Tá dhá cheann de gach trí aláram a fheicimid sa réimse féin-leighis nó bréagach: tuairiscíonn cónascaire dusty teocht ard uair amháin, turais greille faoi-voltas ar feadh dhá soicind. Is é an sreabhadh oibre mar sin: léigh an cód, seiceáil an voltas beo agus luachanna teochta sa tairseach, ansin déan cinneadh idir athshocrú iargúlta agus cuairt ar an suíomh.

Má ghlanann cianathshocrú an t-imeacht, fanann sé logáilte le haghaidh taifid bharánta agus árachais. Mura bhfuil, insíonn an cód don teicneoir cén tarraiceán atá le hoscailt; is malartú cónascaire nó athsholáthar modúil iad an chuid is mó de na socruithe meicniúla, agus tá an dá cheann indéanta le ráthóir 13mm agus modúl spártha.

Tá déine an aláraim srathach san ardán: logálann imeachtaí faisnéise go ciúin, agus cuireann aláraim inslithe agus ró-theocht gunna SMS nó ríomhphost chuig an innealtóir ar dualgas. Ar an mbealach sin faigheann fadhb aistrithe oíche cinneadh maidine seachas fionnachtain tráthnóna.

Deimhnithe ar Chomhad agus na Trialacha taobh thiar díobh

Tá deimhnithe CE, CB, TÜV, UL agus CCC don tsamhail seo ar fáil mar chóipeanna ach iad a iarraidh.

Tá na 13 fheidhm sábháilteachta laistigh de chomhlíonta EN IEC 61851-1:2019 agus 61851-23:2014.

Ritheann gach baisce sruthán isteach 48 uair an chloig ag 40°C comhthimpeallach le haschur, éifeachtúlacht agus cumarsáid logáilte.

Téann comh-aireachta samplach ó gach baisc tríd an seomra spraeála salainn 96 uair an chloig.

Déantar tástáil feidhme ar gach turas cosanta sa mhonarcha, ní hamháin doiciméadaithe.

Déantar seiceálacha leanúnachais ard-acmhainneacht (hipot) agus talún ar aonaid chríochnaithe, agus tá na torthaí ceangailte leis an taifead sraitheach.

Laistigh den Tógáil: Ocht gCéim ó Leath-mhiotal go dtí an gcliathbhosca

Punching CNC, lúbadh agus gearradh léasair an imfhálú, ansin táthú agus sciath púdar.

Téann baiscshampla isteach sa seomra spraeála salainn 96 uair an chloig fad a leanann an táirgeadh.

Tógtar céimeanna ionchuir AC agus modúil cumhachta DC ar línte ar leithligh agus ní mheasctar iad riamh.

Cigireacht ag teacht isteach ar mhodúil SiC, nascóirí, boird RFID agus críochfort an chárta.

Sreangú le teirminéil chasmhóiminte-rialaithe agus pas QC amhairc ar gach alt.

Dó-isteach 48-uair an chloig ag 40 ° C aschur logáil, éifeachtúlacht agus cobhsaíocht cumarsáide.

Tástáil feidhme gach turas cosanta, lena n-áirítear aláram inslithe éigean.

Pacáil, palletizing agus an tuairisc grianghraf réamh-loingsiú le sraithuimhreacha.

Treoir Mhéadaithe: Nuair Nach bhfuil an Comh-Aireachta 180kW seo ar do shon

Mura bhfreastalaíonn do shuíomh ach ar charranna 400V i seisiúin 30 nóiméad, is mó meaisín 180kW ná mar is údar leis an trácht; glanann aonad 120kW ag capex íochtair an scuaine céanna. Agus má theastaíonn breisithe fo-30 nóiméad uait le haghaidh trucailí 800V, is é seo an rogha mícheart freisin - tá an t-ualach oibre sin ag iarraidh fuarú leachtach.

Oireann an AF-DC-180-Y-B-O-4-H do shuímh a bhfuil claochladán 160-250 kVA ar fáil agus eacnamaíocht á thiomáint ag uptime seachas cumhacht ceannlíne. Más é comhlíonadh greille nó modhanna íocaíochta do phríomh-imní, tá an t-ardán comh-aireachta céanna ag ár samhlacha 80kW agus 60kW.

Ceannaigh an meaisín is féidir le do chlaochladán a bheathú i ndáiríre. Is suaitheantas é aonad 180kW ar eangach lag nach seachadann níos mó ná 100kW riamh, ní gnó é.

Cén Fáth a Ordaíonn Oibreoirí Díreach ón Monarcha

Glacadh le horduithe trialach ó 1 aonad do mhargaí nua; praghas coimeádáin le haghaidh 10+ aonad.

Fágann tógáil stoic laistigh de 15-20 lá oibre; Cuireann leagan OEM thart ar 7-10 lá.

Téann éilimh bharántas chuig an déantóir, ní trí shlabhra athdhíoltóra.

Comhaontaítear praghsáil modúil spártha nuair a cheannaítear iad, mar sin tá costais deisiúcháin ar eolas roimh ré.

Tacaíocht cianda ina labhraítear Béarla le rochtain ar d’ardán OCPP le linn coimisiúnaithe.

Doiciméid maidir le Pacáil, Luchtú agus Loingseoireacht

Seoltar an comh-aireachta ina seasamh i gcliathbhosca sraithadhmaid de thart ar 1720 × 850 × 660 mm, le bloic cúr cúr agus mála taise. Súile ardaithe ar an bhfráma lig forklift nó craein an t-aonad ar fad a bhogadh gan chlaonadh é.

Ríomhtar na pleananna lódála ó thoisí an chliabháin in aghaidh an ordaithe; Is gnáthphlean caighdeánach é ceithre chaibinéid in aghaidh an choimeádáin 40-troigh, a bhfuil na ráillí ceangail síos orthu.

Tá liosta pacála easpórtála, sonrasc tráchtála agus deimhnithe ag gabháil leis an loingsiú; seoltar cóipeanna deimhnithe bunaidh ar leithligh.

Tar éis Díolachán: MTTR, Feisteáin Spártha agus an Téarma 2 Bhliain

Clúdaíonn bharántas caighdeánach dhá bhliain modúil chumhachta, rialtóir, HMI, nascóirí agus críochfort an chárta; clúdaítear earraí inchaite amhail cáblaí in aghaidh lochtanna déantúsaíochta.

Spártha molta do shuíomh gan duine: modúl cumhachta amháin agus bord rialaithe amháin in aghaidh na ceithre caibinéid, seolta leis an ordú.

Amanna réitigh tipiciúla: athshocrú iargúlta thart ar 15 nóiméad, babhtáil cónascaire thart ar 30, athsholáthar modúl thart ar 45.

Is féidir le teicneoirí páirt a ghlacadh i seisiún beo OCPP le d’ardán le linn diagnóis.

Brúitear nuashonruithe firmware thar an líonra, mar sin sroicheann réitigh gan cuairt.

Tá seiceáil coisctheach leathbhliantúil - scagairí, athsheiceáil chasmhóiminte, caitheamh cónascaire - mar chuid den phlean cothabhála molta.

Suiteáil agus Cothabháil: Mícheart vs Ceart

Mícheart: an comh-aireachta a sheasamh ar thalamh lom. Ar dheis: eochaircheap coincréite 150 mm, boltaí ancaire, agus draenáil ag fána ón doras.

Mícheart: cáblaí cumhachta agus cumarsáide scaoilte a adhlacadh. Ar dheis: seoladáin ar leith le rópa tarraingthe le haghaidh athsholáthair níos déanaí.

Mícheart: gan aird a thabhairt ar an tseiceáil aer-scagaire ráithiúil. Ar dheis: scagairí a ghlanadh nó a mhalartú roimh an séasúr te, ní tar éis turas.

Mícheart: aláram inslithe a chóireáil mar rabhadh bog. Ar dheis: an gunna a leithlisiú, an léamh a logáil, agus taise an chónascaire a sheiceáil ar dtús.

Mícheart: modúl a mhalartú agus an comh-aireachta beo. Ar dheis: frithdhúnadh, deimhnigh an LED fuireachas, ansin sleamhnaigh an spártha isteach.

Labhraíonn Triúr Oibreoirí Faoi Aonaid 180kW a Choinneáil Ar Líne

Reáchtálann oibreoir lóistíochta san UAE ceithre aonad ag iosta fásaigh gan freastal. Ba é deannach an fíor-namhaid: tháinig aláraim inslithe dhá uair sa mhí sa samhradh, agus láimhseáil athshocrú iargúlta an chuid is mó acu roimh an t-athrú 6 am. Tá a ghearán macánta - tá an scáileán tadhaill ag lasadh le solas díreach, agus mar sin is deacair an HMI a léamh ag meán lae.

Chonaic slabhra stáisiúin bhreosla sa Chasacstáin aláraim chéim-chaillteanais gach cúpla seachtain i rith an gheimhridh. Thit an eangach áitiúil go hachomair, logáil an comh-aireachta é, agus rinne treocht an phainéil locht an oibreora greille le feiceáil laistigh de sheachtain. Ní raibh gá le cuairt ar an suíomh.

Bhí aláraim teochta cónascaire ar laethanta 40°C ag ionad miondíola i Meicsiceo. Réitigh na teagmhálacha a ghlanadh agus gunna caite amháin a mhalartú; tháinig an gunna spártha leis an ordú bunaidh, mar sin thóg sé uair an chloig.

Ceisteanna Coitianta: Suíomh 180kW gan Duine a Reáchtáil

C: Cad a tharlaíonn nuair a thuistear an t-aonad ag 2 a.m.?

A: Déantar an locht a logáil agus a bhrú chuig d'ardán thar OCPP; aisghabhann athshocrú cianda ón tairseach formhór na n-imeachtaí.

C: Conas a léigh mé cód locht?

A: Ar an logáil imeacht scáileáin 7-orlach nó i do ardán; mapálann gach cód do chuid den lámhleabhar seirbhíse, agus taispeánann luachanna beo in aice leis an gcód.

C: Cén MTTR ar cheart dom pleanáil dó?

A: Timpeall 15 nóiméad le haghaidh athshocrú cianda agus 45 nóiméad le haghaidh babhtála modúil ar an láthair.

C: An dteastaíonn teicneoir i gcónaí ar aláraim inslithe?

A: Níl. Seiceáil taise agus salachar cónascaire ar dtús; is soiléire tar éis glanadh agus athshocrú. Ní gá ach cuairt a thabhairt ar aláram leanúnach nó athuair.

C: An féidir le duine modúl cumhachta a athsholáthar?

A: Tá. Sleamhnaíonn an modúl tarraiceán-stíl amach tar éis cumhacht-síos; clúdaíonn an lámhleabhar é i thart ar dhá leathanach.

C: Cé na spártha ba chóir dom a shealbhú?

A: Is é modúl cumhachta amháin agus bord rialaithe amháin in aghaidh na ceithre chaibinéid ná ár ngnáthmholadh.

C: An gclúdaíonn an bharántas damáiste tintreach?

A: Déantar imeachtaí borrtha a iniúchadh cás ar chás; is páirteanna caighdeánacha allamuigh iad na gabhálaithe borrtha in-athsholáthair.

C: An féidir leis an 180kW muirearú a choinneáil gan idirlíon?

A: Tá. Leanann an muirear ar aghaidh as líne agus déantar idirbhearta a stóráil agus a bhrú nuair a fhilleann an nasc.
