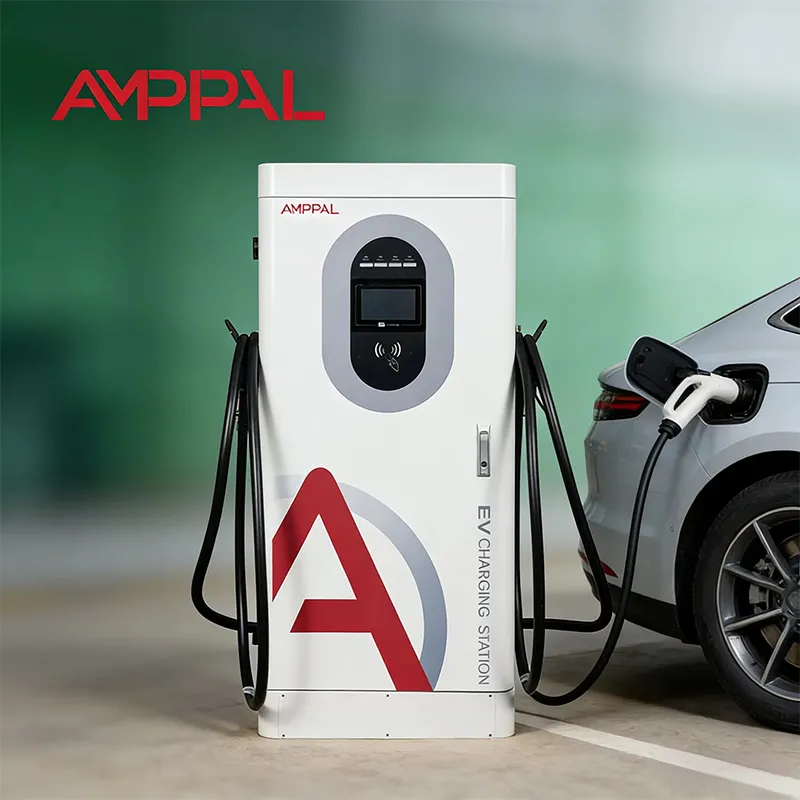

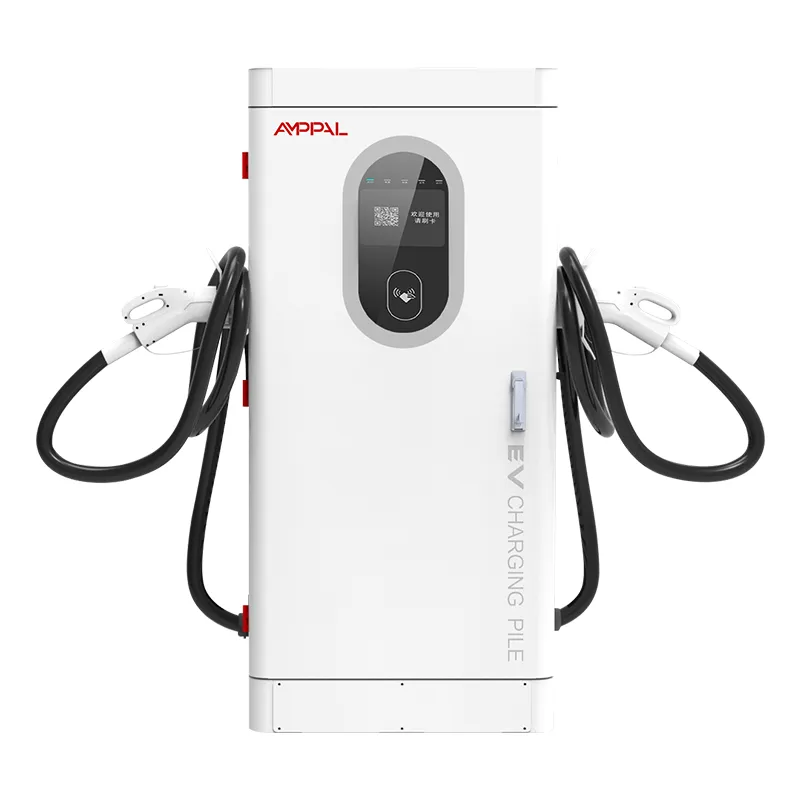

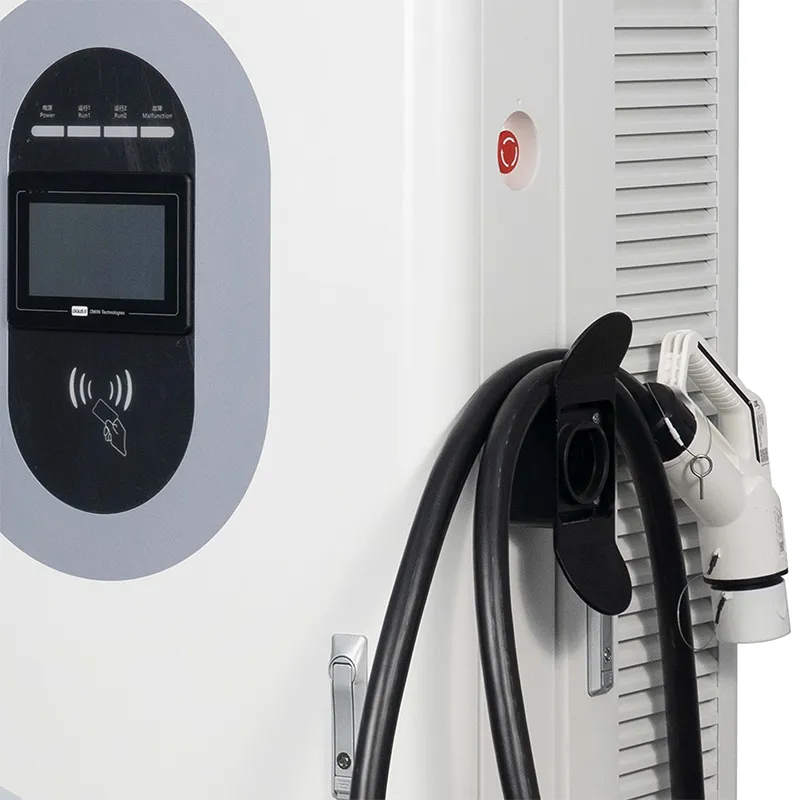

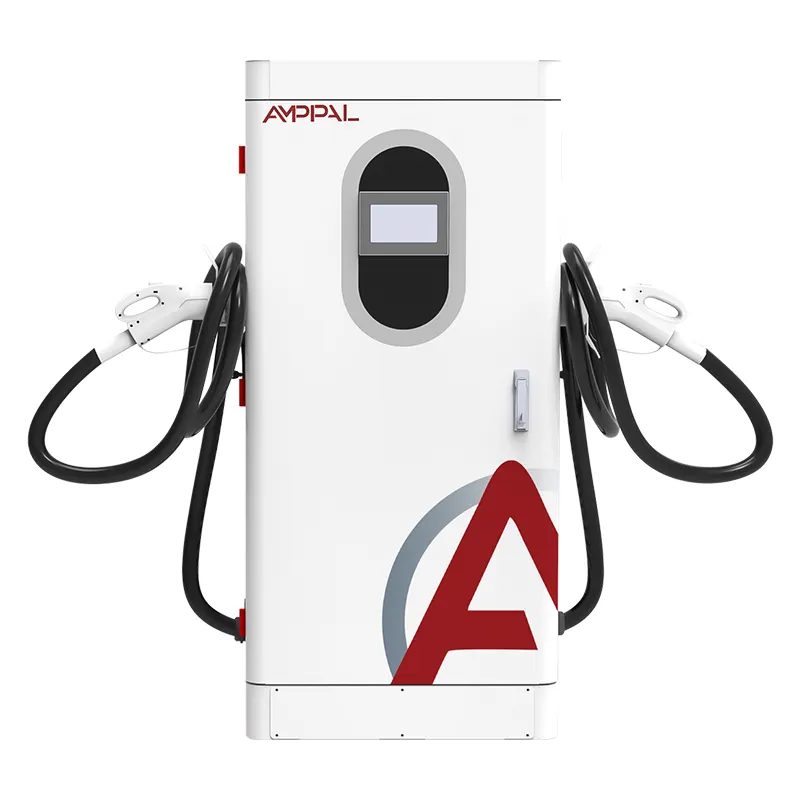

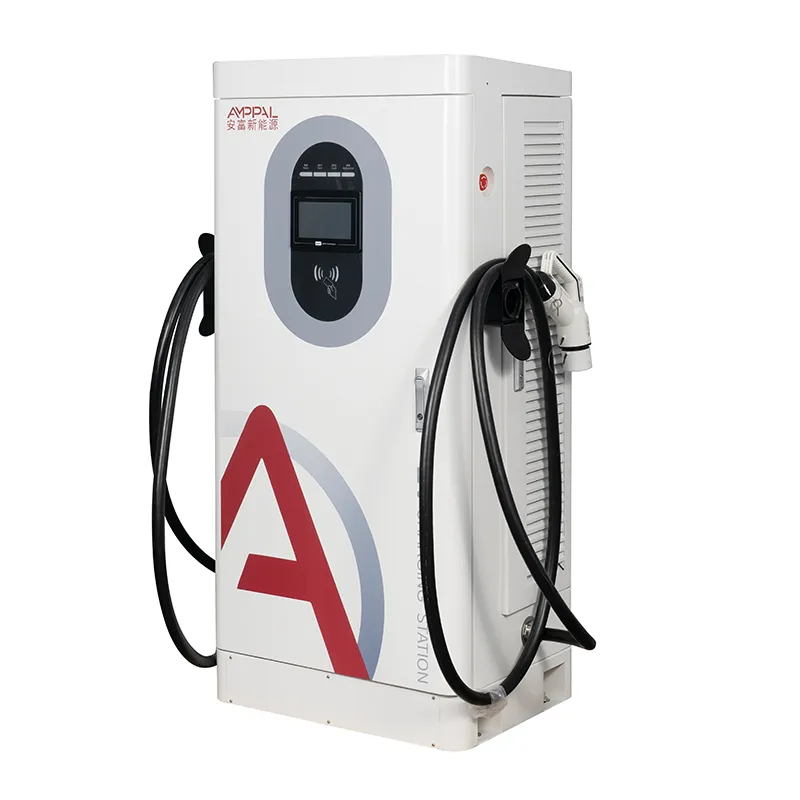

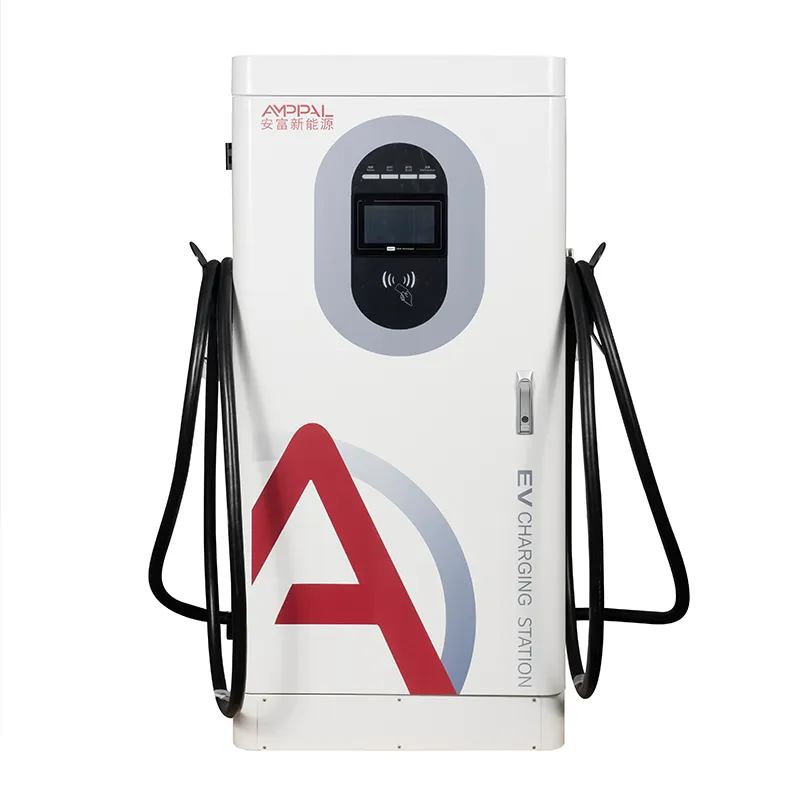

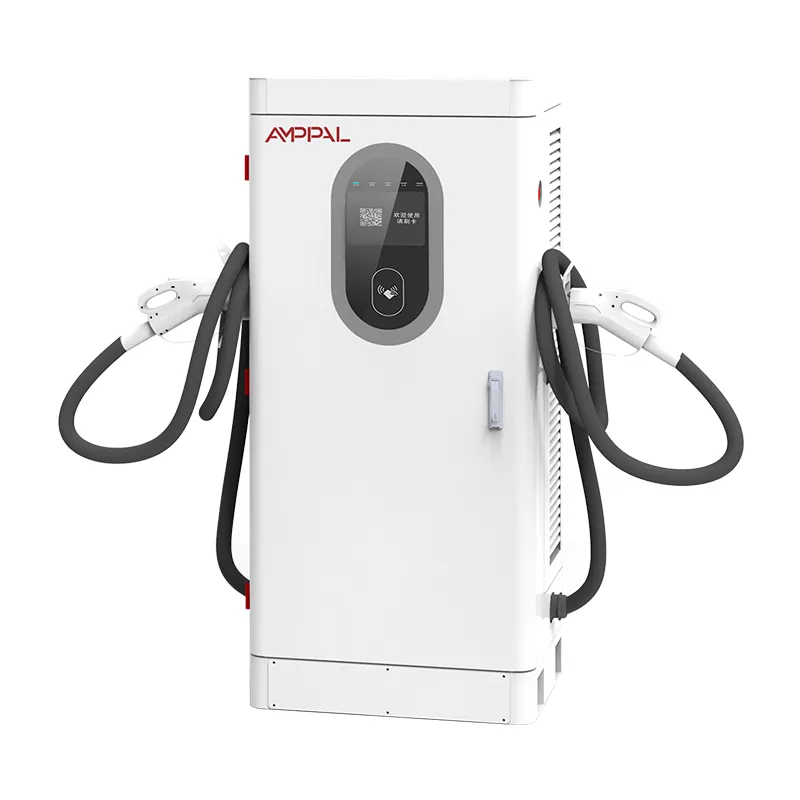

Charger DC Comhtháite DC Ultra-Ard-chumhachta 200kW do Chabhlaigh Bus Leictreach

An Comh-Aireachta 200kW a Dhéileálann le Bogearraí mar Chuid den Chrua-earraí

Ní teipeanna cumhachta an chuid is mó de na teipeanna muirir. Is teipeanna ardáin iad - charger nach labhróidh, taraif nach nuashonróidh, idirbheart nach dtiocfaidh le réiteach - agus cosnaíonn siad airgead gan fiús séidte sa radharc. Is é an AF-DC-200-Y-B-O-4-H charger tapa DC comhtháite 200kW atá deartha ionas go mbeidh an ciseal bogearraí chomh inseirbhíse leis an gcéim chumhachta.

Is é OCPP 1.6j an teanga a labhraíonn an comh-aireachta seo le do inneall; Is iad Ethernet, 4G agus WiFi na píopaí; Is iad RFID, APP agus Plug & Charge ná mar a chruthaíonn tiománaí cé hiad féin. Mapaíonn gach rogha de réir samhail oibriúcháin dhifriúil, agus téann an leathanach seo trí iad go léir san ord a mbuailfidh tú leo. Foilsímid freisin liosta na n-ardán a bhfuil bailíochtú déanta againn ina n-aghaidh, ionas gur féidir le ceannaitheoir comhoiriúnacht a sheiceáil roimh shíniú, ní tar éis seachadta.

Trí Bhealach chun Ceangail, agus Nuair a Bhuaigh Gach Duine

Is é Ethernet an réamhshocrú do stáisiúin bhuan: an latency is ísle, gan aon saincheisteanna comhartha, agus an t-iompróir is cobhsaí le haghaidh seisiún iomlán OCPP.

Oireann 4G do shuímh iargúlta agus do shuímh nach bhfuil freastal orthu ina bhfuil cáblaí costasach; faigheann socruithe SIM áitiúil móide APN an t-aonad ar líne i nóiméid.

Oireann wifi do shuiteálacha sealadacha nó laistigh a roinneann líonra atá ann cheana féin, cé gur féidir le bannaí plódaithe moilleanna croí a chur faoi deara.

Tá an teip uathoibríoch: faireann an comh-aireachta buille croí OCPP, agus má thiteann an nasc príomhúil bogann sé go dtí an cúltaca gan céim láimhe.

Is cuma cad é an píopa, déantar idirbhearta agus luachanna méadair a mhaolánú go háitiúil le linn bristeacha, mar sin ní chiallaíonn bearna sa nascacht bearna i dtaifid ioncaim.

Sonraíochtaí Teicniúla

Imscaradh a bhfuil an Tábhacht ag baint le Comhtháthú Inneall is Mó

Stáisiúin ilbhranda ina gcaithfidh ardán amháin luchtairí ó roinnt déantúsóirí a bhainistiú gan cásanna speisialta.

Láithreáin ar tharaifí am úsáide a athraíonn go laethúil agus a bhrúíonn an t-oibreoir go cianda.

Líonraí fánaíochta ina gcaithfidh app baile tiománaí údarú a thabhairt do luchtaire eachtrach.

Iostaí corparáideacha agus cabhlaigh a dteastaíonn leithdháileadh costas in aghaidh an tiománaí agus tuarascálacha úsáide uathu.

Tionscadail fóirdheonaithe nó iniúchta ina gcaithfidh gach kWh a bheith inrianaithe chuig taifead idirbhirt.

Conas a oibríonn OCPP 1.6j Dul ar bord i ndáiríre

Tosaíonn an coimisiúnú le haitheantas: shocraigh muid an sraitheach charger, an leagan OCPP agus na dintiúir sa mhonarcha, agus cuireann tú URL an fhreastalaí móide eochair údaraithe isteach san HMI. Ar an gcéad chumhacht suas seolann an comh-aireachta BootNotification; freagraíonn an t-ardán le Glactha agus eatramh buille croí, 60 soicind de ghnáth.

Ar Aghaidh tagann cumraíocht: sroicheann taraifí, cineálacha nascóirí, socruithe idirbhearta as líne agus teanga taispeána mar theachtaireachtaí ChangeConfiguration ón ardán. Ansin rithimid an seicheamh tástála caighdeánach - StartTransaction, MeterValues, StopTransaction agus seiceáil DataTransfer - le d'fhoireann sula dtéann an t-aonad beo.

Athdhéantar an sreabhadh céanna nuair a athraíonn tú ardáin níos déanaí, rud atá coitianta nuair a chomhdhlúthaíonn oibreoirí backends. Ní ghlasann aon rud faoin aonad 200kW tú chuig scamall díoltóra amháin, agus is féidir lenár n-innealtóirí páirt a ghlacadh sa ghlao imirce chun an t-aistriú a choinneáil faoi uair an chloig.

Tá slándáil mar chuid den socrú céanna: criptiú TLS ar an gcainéal OCPP, eochair údaraithe seachas pasfhocal roinnte, agus an rogha chun eochracha a rothlú gan cuairt ar an láithreán. Cónaíonn teastais agus eochracha sa rialaitheoir, ní sa líonra poiblí.

Breiseán & Muirear, RFID agus APP: Cad iad na hAthruithe don Inneall

Is é RFID an capall oibre: sconna cárta nó fob an léitheoir, seiceann an comh-aireachta an liosta bán leis an ardán, agus tosaíonn an muirearú i soicindí. Saor agus eolach, ach ní mór cártaí a eisiúint agus a athsholáthar nuair a chailltear iad.

Bogann muirearú APP an seic chuig an bhfón: scanadh an QR nó roghnaigh an charger san app, údar, agus tá an seisiún ceangailte leis an gcuntas. Níl aon chárta le cailliúint, ach caithfidh nasc sonraí an tiománaí a bheith beo.

Ligeann Plug & Charge (ISO 15118) don charr é féin a aithint thar an gcábla ag baint úsáide as a theastas, agus mar sin plocálann an tiománaí isteach agus siúlann sé uaidh. Is é an sreabhadh smoothest agus an ceann a bhfuil gá le córas bainistíochta deimhnithe ar an inneall; cuirimid an comh-aireachta réidh, agus cuireann d'ardán ar chumas é. Tá na deimhnithe conartha ag an inneall freisin a chinneann cé na feithiclí a nglactar leo - gan iad, ní bhíonn ach an carr ar ais go dtí RFID nó APP.

Deimhnithe agus na Trialacha a Thacaíonn leo

Coinnítear deimhnithe CE, CB, TÜV, UL agus CCC don tsamhail seo agus roinntear iad ar iarratas.

Tagann na 13 fheidhm sábháilteachta faoi chomhlíonta EN IEC 61851-1:2019 agus 61851-23:2014.

Tá gach aonad flashed lena firmware deiridh sa mhonarcha, mar sin tá an leagan ar an gcliathbhosca ag teacht leis an deimhniú.

Logálann sruthán isteach 48 uair an chloig ag 40 ° C aschur, éifeachtúlacht agus cobhsaíocht buille croí OCPP.

Ritheann sampla ó gach baisc 96 uair sa seomra spraeála salainn.

Is cuid den QC deiridh iad croitheadh ​​láimhe líonra le freastalaí tástála OCPP, ní iontas custaiméara iad.

An Rian Tionóil Ocht Stáisiún

Imfhálú: punching CNC, gearradh léasair, lúbadh agus táthú, ansin sciath púdar.

Línte ar leith don chéim ionchuir AC agus modúil chumhachta DC - ní roinneann siad binse riamh.

Cigireacht ag teacht isteach ar mhodúil SiC, nascóirí, boird RFID agus críochfort an chárta.

Sreangú chasmhóiminte le pas QC amhairc ar gach alt.

Flash firmware agus cumraíocht líonra, lena n-áirítear APN agus socruithe freastalaí.

Dóite isteach 48-uair an chloig ag 40°C agus cumarsáid logáilte isteach go leanúnach.

Tástáil feidhme ar na 13 chosaint ar fad chomh maith le seisiún OCPP insamhlaithe.

Pacáil, palletizing agus an tuarascáil grianghraf réamh-loingsiú.

Treoir Mhéadaithe: An é 200kW an Aicme Cumhachta a theastaíonn uait i ndáiríre?

Mura bhfuil aon ardán agat fós agus gan aon duine le ceann a rith, is é an comh-aireachta seo an chéad cheannach mícheart; Rachaidh múnla simplí RFID-amháin beo níos tapúla. Agus má tá seisiúin 20-30 nóiméad ag teastáil ón suíomh do ghluaisteáin 400V, glanann 120kW an scuaine céanna ag capex níos ísle.

Tuilleann an rang 200kW a choinneáil nuair a bhíonn feithiclí níos nuaí agus níos tapúla - gluaisteáin 800V ag ráta iomlán ar fud an bhanna cumhachta tairiseach 300-1000V - agus nuair a bhraitheann an gnó ar ghnéithe an ardáin: taraifí dinimiciúla, fánaíochta, tuairisciú cabhlaigh.

Bí macánta freisin faoin líonra. Mura bhfuil comhartha iontaofa Ethernet nó 4G ag an suíomh, clúdaíonn an modh as líne muirearú ach ní diagnóis iargúlta, agus athraíonn do phlean seirbhíse.

Cén Fáth ar Chonarthaí Ceannaitheoirí an Mhonarcha, Ní Athdhíoltóir

Orduithe trialach ó 1 aonad do mhargaí nua; praghas coimeádán ó 10 n-aonad.

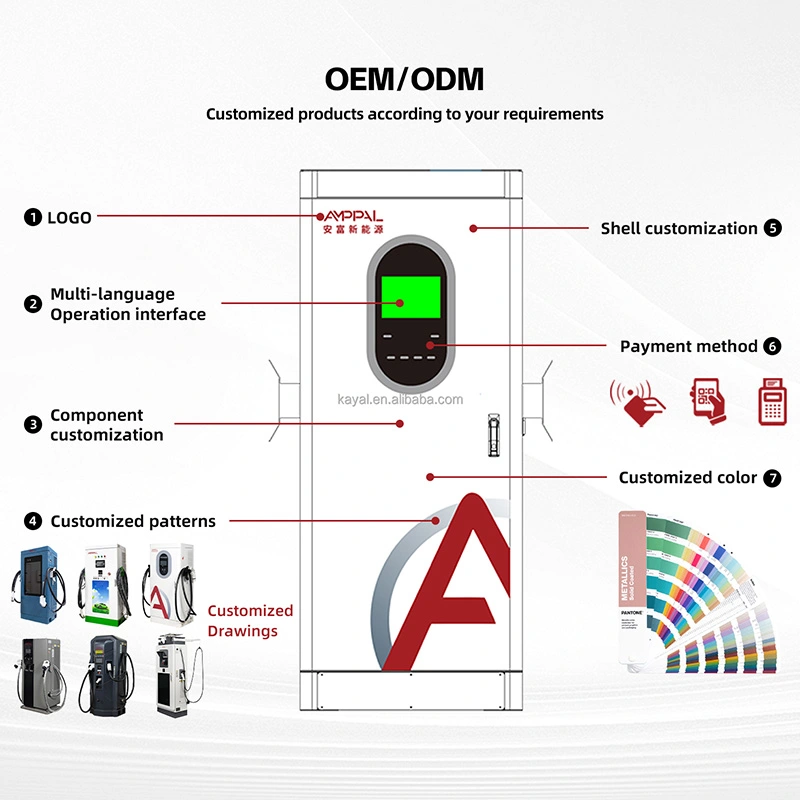

Tógann stoc long i 15-20 lá oibre; Cuireann brandáil OEM 7-10 lá.

Tacaíocht cumraíochta OCPP le d'fhoireann ardáin le linn coimisiúnaithe.

Nuashonruithe firmware agus scaoiltear nótaí díreach ón déantóir don téarma baránta.

Cóipeanna deimhnithe, tuarascálacha tástála agus doiciméadú sraith-mheaitseála le haghaidh iniúchtaí.

Pacáil, Luchtú agus Easpórtáil Doiciméid

Seoltar gach comh-aireachta ina seasamh i gcliathbhosca sraithadhmaid de thart ar 1720 × 850 × 660 mm, stuáilte le coirnéil cúr agus séalaithe i gcoinne taise. Coinníonn súile ardaithe leibhéal an aonaid le linn forklift nó bogadh craein.

Ríomhtar na pleananna lódála ó thoisí an chliabháin in aghaidh an ordaithe; Is gnáthphlean é ceithre chaibinéid in aghaidh an choimeádáin 40-troigh, agus iad ceangailte ag na ráillí ceangail.

Tá sonrasc tráchtála, liosta pacála agus deimhnithe ag taisteal leis an loingsiú; téann bunchóipeanna deimhnithe trí chúiréireachta.

Tar éis Díolachán: Oibríochtaí Cianda agus an Téarma 2 Bhliain

Baránta caighdeánach dhá bhliain ar mhodúil, rialtóir, HMI agus nascóirí, le tacaíocht firmware don téarma iomlán.

Déantar cian-athruithe ar chumraíocht agus ar pharaiméadair leat thar sheisiún beo - gan aon chuairt ar an láithreán le haghaidh nuashonruithe taraife nó teanga.

Déantar nuashonruithe firmware a bhrú thar an líonra le cosán rolladh siar má iompraíonn scaoileadh go mícheart.

Déanaimid anailís ar logaí OCPP leat nuair a thagann saincheist idirbhirt nó buille croí ar d’ardán.

Déantar boird agus modúil rialaithe spártha a stocáil; tógann babhtáil modúil thart ar 45 nóiméad ar an láthair.

Suiteáil agus Socrú Líonra: Mícheart vs Ceart

Mícheart: ag brath ar wifi poiblí le haghaidh stáisiún buan. Ar dheis: Ethernet nó 4G mar phríomhúil, wifi mar chúltaca amháin.

Mícheart: gan bacadh leis an tástáil APN roimh choimisiúnú. Ar dheis: seiceáil SIM réimse le tástáil comhairimh sonraí ar an gcéad lá.

Mícheart: pasfhocail réamhshocraithe an mhonarcha a fhágáil i bhfeidhm. Ar dheis: dintiúir HMI agus cianrochtana a shocrú ar an gcéad chumhacht suas.

Mícheart: ag glacadh leis go gciallódh muirearú as líne ioncam as líne. Ar dheis: an taraif as líne a chumrú agus an tuarascáil réitigh a sheiceáil go seachtainiúil.

Mícheart: firmware a uasghrádú le linn buaicuaireanta. Ar dheis: sceidealú nuashonruithe ar fhuinneog íseal-tráchta le plean rolladh siar.

Mícheart: cumraíocht oibre a fhorscríobh le linn nuashonraithe. Ar dheis: an paraiméadar atá leagtha síos a onnmhairiú ar dtús, agus mar sin déanann an t-rolladh siar an staid chruinn roimhe seo a athchóiriú.

Trí Thuarascáil Allamuigh ar Chomhtháthú Inneall

Ritheann oibreoir cabhlaigh Malaeisia aonaid 200kW le haghaidh trucailí seachadta leictreacha agus tá gá le tuairisciú in aghaidh an tiománaí. Ghlac OCPP onboarding tráthnóna lenár n-innealtóir ar an nglao; bhí an gearán a tháinig chun solais níos déanaí fíor - an chéad firmware a thógáil luachanna méadair logáilte ag eatraimh corr, socraithe ag brú líonra laistigh de sheachtain.

Chuaigh miondíoltóir breosla sa Tuirc isteach i gcomhbhailitheoir fánaíochta chun freastal ar thiománaithe ón gcoigríoch. Aistríodh Plug & Charge ar thaobh an ardáin gan teagmháil a dhéanamh leis na caibinéid, agus d'fhan RFID gníomhach mar chúltaca do ghluaisteáin ar cíos gan deimhnithe.

Tá 4G fánach ag suíomh i ndeisceart na Sile agus níl aon rogha Ethernet ann. Choinnigh an modh as líne seisiúin ar siúl trí bhriseadh dhá lá, agus réitigh na hidirbhearta scuaine go glan nuair a d'fhill an nasc. Gripe amháin an oibreora: ní thagann athruithe taraife ach nuair a cheadaíonn nascacht é, mar sin seiceann siad an painéal laethúil.

Ceisteanna Coitianta: Ceisteanna Comhtháthaithe agus Inneall

C: Cé na leaganacha OCPP a thacaíonn an comh-aireachta?

A: Tá OCPP 1.6j caighdeánach, agus tá 2.0 ar fáil ar iarratas do thionscadail nua.

C: An féidir liom é a nascadh le mo fhreastalaí féin in ionad ardán tráchtála?

A: Sea, oibríonn aon fhreastalaí OCPP 1.6j; cuirimid na céimeanna cumraíochta ar fáil.

C: Cad a tharlaíonn d'idirbhearta má thiteann an líonra?

A: Leanann seisiúin ar aghaidh go háitiúil, stóráiltear idirbhearta, agus déanann siad réiteach leis an ardán nuair a fhilleann an nasc; fanann an scuaine ar feitheamh le feiceáil san HMI go dtí sin.

C: Conas a chumasaítear Breiseán & Muirear?

A: Na longa comh-aireachta réidh; eisíonn d’ardán agus bainistíonn sé na deimhnithe ISO 15118.

C: An dteastaíonn SIM nua uaim do gach charger?

A: Tá SIM sonraí amháin in aghaidh an chomh-aireachta tipiciúil, cé go n-oibríonn APN roinnte le socruithe cearta freisin.

C: Conas a oibríonn nuashonruithe firmware?

A: Déantar iad a bhrú thar an líonra, le cosán rolladh siar agus scaoileadh nótaí ón mhonarcha.

C: Níl mo charger le feiceáil san ardán - cá dtosóidh mé?

A: Seiceáil an logáil croí, URL an fhreastalaí agus an eochair údaraithe; réitíonn an triúr sin formhór na gcásanna.

C: An féidir leis an aonad 200kW fánaíocht le líonraí eile?

A: Sea, trí chomhaontuithe fánaíochta d'ardáin; níl aon chrua-earraí breise ag teastáil ón gcomh-aireachta thar a nasc caighdeánach OCPP.
