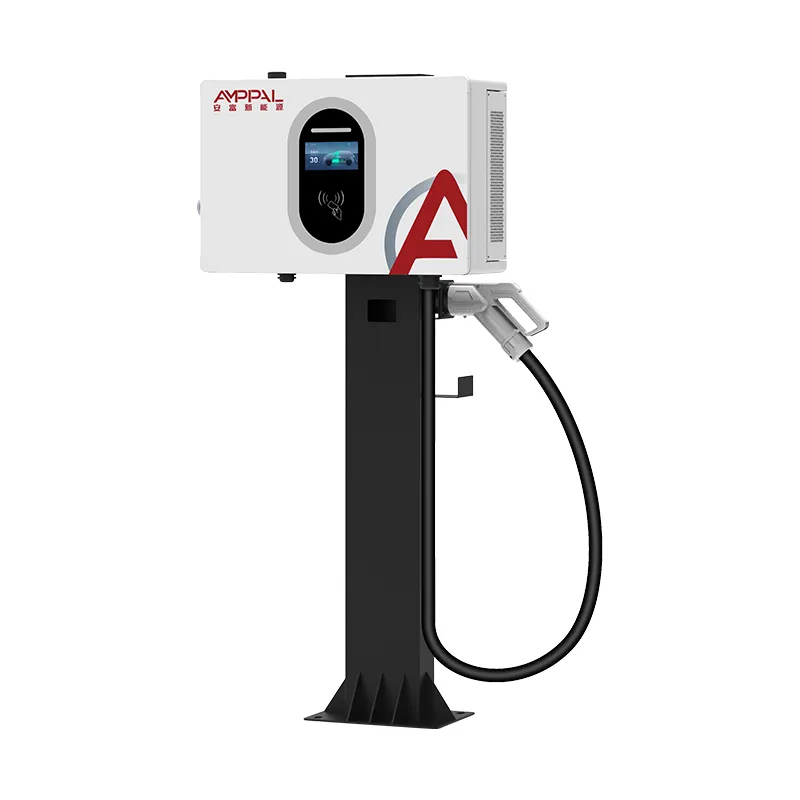

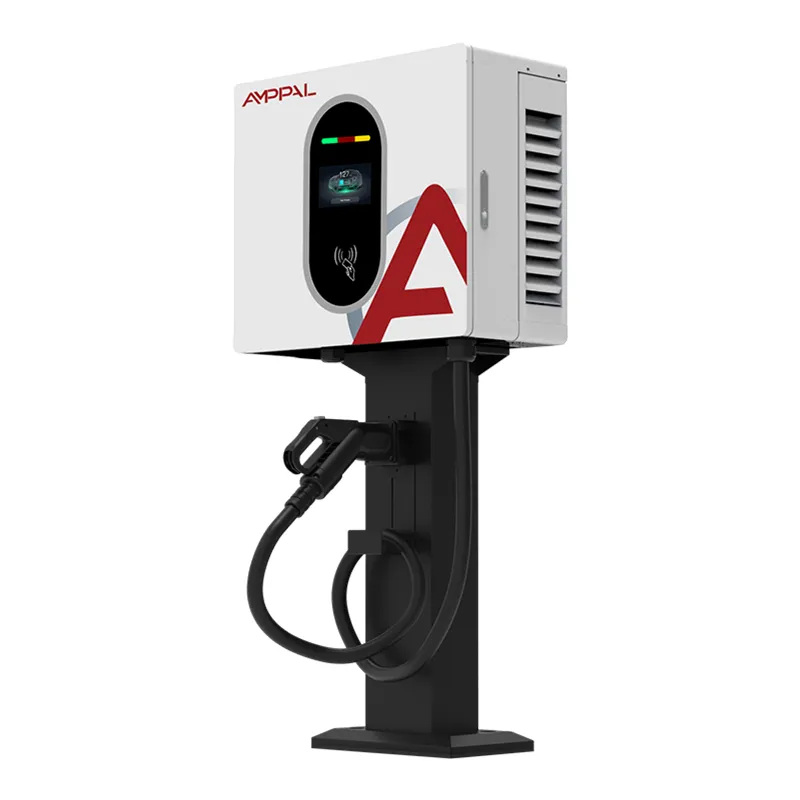

Stáisiún Muirearú Fast DC 20kW Balla le haghaidh Páirceála Tráchtála

An Pointe Iontrála i Muirearú DC Trí Chéim

Is é an AF-DC-020-B-A-O-2-H an áit a dtosaíonn ár raon DC trí chéim. Tarraingíonn sé AC380V, athraíonn sé go hinmheánach, agus seachadann sé 0-67A áit ar bith idir 200V agus 1000VDC. Is fiú an t-uasteorainn voltais sin a thabhairt faoi deara - de ghnáth cuirtear 1000V in áirithe do chaibinéid i bhfad níos mó, agus ciallaíonn sé gur féidir leis an aonad beag seo labhairt le hardáin feithicle 800V go ndiúltódh charger teoranta 500V níos saoire go hiomlán.

Go fisiciúil is bosca 450 × 660 × 240mm é ar lúibín balla. Gan plionta, gan bonn doirteadh, gan trinse cábla trasna carrchlós. Maidir le suíomh a bhfuil cumhacht trí phas aige cheana féin ag an mballa, is gnách go mbíonn an tsuiteáil ina phost leathlae do bheirt leictreoirí.

Thógamar an tsamhail seo do cheannaitheoirí a bhfuil luas DC de dhíth orthu ach nach féidir leo comh-aireachta 60kW a chosaint - óstáin bheaga, ceardlanna, bánna seirbhíse dealership, agus aon duine a dhéanann tástáil ar mhuirearú íoctha sula n-ardóidh an scála.

Roghanna Dearaidh Taobh thiar den Ardán 20kW

Uasteorainn aschuir 1000V ar aonad 20kW: annamh ag an rang cumhachta seo. Tugann sé cosaint don todhchaí don cheannach i gcoinne feithiclí ailtireachta 800V a thagann isteach i do mhargadh.

0-67A rátáil leanúnach: coinnítear an sruth seasta ar fud an bhanda voltais iomláin seachas é a dhíghrádú ag an mbarr uachtarach, agus is é sin an áit a gcailleann aonaid bhuiséid feidhmíocht go ciúin.

Cruinneas méadraithe Leibhéal 1.0: tomhas grád billeála, mar sin seasann na figiúirí ioncaim má dhéanann custaiméir díospóid faoi mhuirear.

Imfhálú roinnte 450 × 660 × 240 lenár samhlacha 30kW agus 40kW: fardal páirteanna breise, teimpléad gléasta amháin, trí leibhéal cumhachta. Úsáideach má leathnaíonn tú an suíomh níos déanaí.

Scáileán tadhaill 4.3-orlach: níos lú ná an painéal 7-orlach ar ár n-aonad urláir, a roghnaíodh d'aon ghnó - níos lú gloine le scoilteadh, costas athsholáthair níos ísle, agus go leor limistéar le haghaidh stádas agus taraif.

Rochtain chárta, QR agus pasfhocal ionsuite: níl aon rialtóir rochtana ar leith le ceannach nó le sreang.

Sonraíochtaí Teicniúla

Láithreáin a Fheileann do Bhosca Balla 20kW DC

Carrchlóis óstáin agus árasáin sheirbhísithe: páirceáil aíonna ar feadh uaireanta; Filleann 20kW thart ar 20kWh in aghaidh na huaire, go leor le haghaidh táille iomlán thar oíche agus breisiú úsáideach thar dinnéar.

Bánna seirbhíse dealership: tabhair carr do chustaiméirí ó 30% go 80% le linn coinne seirbhíse gan bá ardchumhachta a cheangal.

Iostaí tráchtála éadroma: oireann trí nó ceithre aonad ar chlár trí phas amháin do loingeas beag veaineanna a fhilleann ag amanna tuislithe.

Foirgnimh oifige a thairgeann táillí foirne: fágann am cónaithe intuartha ocht n-uaire an chloig ardchumhacht gan ghá agus cur amú.

Clóis chathrach agus fóntais: imfhálú láidir IP54, -25 ° C go + 50 ° C raon oibriúcháin, gan aon pháirteanna gluaisteacha le seirbhís níos faide ná an lucht leanúna.

Laistigh den Slabhra Cumhachta

Gabhann ionchur trí phas trí scagaire EMI agus gabhálaí borrtha isteach i gceartaitheoir gníomhach, agus is é sin a choinníonn an fachtóir cumhachta ard agus saobhadh armónach íseal. Léirítear droch-dhearadh ceartaitheora ar do bhille leictreachais mar phionóis chumhachta imoibríoch i bhfad sula léirítear gur locht é.

Ón mbus DC, rianaíonn tiontaire DC/DC an voltas a iarrann an córas bainistíochta ceallraí. Toisc go rialaítear an t-aschur go cruinneas Leibhéal 1.0, tá an figiúr fuinnimh ar an scáileán ag teacht leis an méid a tháinig isteach sa phacáiste gar go leor le haghaidh billeála tráchtála.

Tá an chosaint cisealta seachas uatha: monatóireacht inslithe roimh dhúnadh an teagmhálaitheora, braiteadh srutha iarmharach leanúnach le linn an tseisiúin, rolladh siar ró-teocht ag an modúl, agus stad éigeandála meicniúil a ghearrann an corna teagmhálaithe go díreach seachas iarraidh ar an bhfirmware é a dhéanamh.

Rudaí a Tástálaimid Sula Fágann Sé an Líne

Seasamh tréleictreach agus friotaíocht inslithe ar 100% d’aonaid — ní plean samplála é.

Fíorú méadraithe i gcoinne méadar tagartha calabraithe chun éileamh cruinnis Leibhéal 1.0 a dhearbhú.

Soak lán-ualach ag 20kW le íomháú teirmeach ar an modúl agus joints busbar; Léiríonn chasmhóiminte scaoilte suas anseo mar láthair te.

Amchlár freagartha éigeandála, seiceáilte go fisiciúil ar gach aonad.

Fíorú spraeála agus deannaigh IP54 ar shamplaí táirgeachta ó gach baisc, móide spraeála salainn 96 uair an chloig ar an bailchríoch imfhálú.

Comhlíonadh EN IEC 61851-1 agus 61851-23; Longa doiciméadú CE leis na hearraí.

Na hOcht gCéim chun an Luchtaire seo a Thógáil

Céim 1 – Iontógáil Comhpháirte: modúil choigeartóirí, teagmhálaithe, méadair agus nascóirí fíoraithe i gcoinne na mbileog sonraí sula n-iontráiltear an stoc.

Céim 2 - Leathán-mhiotal: punch CNC agus coscán brúigh an imfhálú; Is é céimseata flange comhsheasmhach a dhéanann an gasket doras séala.

Céim 3 - Táthú: táthú róbait seam ar ailt struchtúracha le haghaidh atriallta.

Céim 4 - Bailchríoch dromchla: céimlaghdú, fosfáit, cóta púdar leictreastatach, leigheas oigheann.

Céim 5 - Cóimeáil leictreach: modúil, barraí bus agus úmacha feistithe; gach teirminéal cumhachta arna chasmhóimint go sonraíocht agus marcáilte.

Céim 6 – Firmware agus calabrú: bogearraí luchtaithe, braiteoirí voltais agus srutha calabraithe, méadair fíoraithe.

Céim 7 - Rith isteach agus tástáil sábháilteachta: oibriú lán-ualach le monatóireacht theirmeach, ansin an ceallraí sábháilteachta.

Céim 8 – Pacáil agus pailléid: cartán cúr-chosanta, bacainn taise, pailléad easpórtála.

20kW, 30kW nó 40kW - Ag léamh an Reatha Reatha

Tá imfhálú amháin ag na trí mhúnla seo agus tá siad difriúil go príomha i sruth aschuir: 67A, 100A agus 133A faoi seach. Ós rud é go mbraitheann an t-am muirir ar an sruth ag voltas pacáiste áirithe, tá an difríocht phraiticiúil simplí - tógann carr 60kWh thart ar thrí huaire an chloig ar an 20kW, dhá cheann ar an 30kW, nócha nóiméad ar an 40kW.

Roghnaigh 20kW nuair a bhíonn an t-am cónaithe ceithre huaire an chloig nó níos mó agus do nasc greille measartha. Tarraingíonn sé thart ar 30A in aghaidh na céime, a ionsúnn formhór na soláthairtí beaga tráchtála gan uasghrádú.

Bog suas le 30kW nó 40kW nuair a iompaíonn páirceáil níos tapúla, nó nuair a bhíonn tú ag luchtú veaineanna le pacaí níos mó. Cuimhnigh ar an taobh soláthair: tarraingíonn 40kW thart ar dhá oiread an sruth ionchuir den 20kW, agus is minic a chinneann an freagra seachas an praghas charger.

Na hÁit a bhfuil Difríocht againn ó Aonaid 20kW níos saoire

Raon voltais: stopann go leor aonad 20kW ag 500V nó 750V. Sroicheann ár gceann 1000V, mar sin oibríonn sé fós nuair a thagann feithiclí 800V.

Méadrú: Cruinneas Leibhéal 1.0 mar rogha caighdeánach seachas mar rogha breisithe costais.

Solúbthacht nascóirí: CCS1, CCS2, CHAdeMO, GB/T agus NACS ar fáil ar an ardán céanna - níl tú faoi ghlas ar aon mhargadh onnmhairithe amháin.

Comhionannas páirteanna trasna 20/30/40kW: níos lú spártha don stoc má ritheann tú suíomh measctha.

Am luaidhe 15-20 lá oibre caighdeánach; 25-30 le brandáil saincheaptha. Is é MOQ 1 aonad caighdeánach, 50 aonad le haghaidh dath nó lógó saincheaptha.

Easpórtáil Pacáil agus Lastais

Seoltar aonaid ina n-aonar i gcartáin cúig chiseal le cúr EPE agus línéar polai-shéalaithe desiccant. Ritheann toisí cartán thart ar 540 × 750 × 330mm le meáchan comhlán in aice le 42kg, agus mar sin tá aonad aonair ardaitheoir dhá dhuine.

Feistíonn dhá aonad déag pailléad easpórtála caighdeánach, atá strapaithe agus fillte ar adhmad teaschóireáilte saor ó thoitriú. Tógann coimeádán 20 troigh thart ar 96 aonad pailléid.

Téarmaí trádála: EXW, FOB Ningbo nó Shanghai, CIF, agus DDP don chuid is mó de chinn scríbe na hEorpa agus na Murascaille. De ghnáth téann orduithe samplacha ar aer nó ar chúiréireachta sainráite i 5-7 lá; leanann lastais coimeádán gnáthsceidil seoltóireachta. I measc na ndoiciméad easpórtála tá sonrasc, liosta pacála, CE DoC agus tuarascáil tástála an aonaid.

Téarmaí Seirbhíse

Barántas dhá bhliain ar an aonad iomlán lena n-áirítear modúil chumhachta, méadar, tadhaill agus scáileán.

ciandiagnóisic bunaithe ar OCPP i gcás ina bhfuil nascacht ag an suíomh; Léimid an loga lochtanna seachas buille faoi thuairim ó chur síos.

Seoltar earraí breise laistigh de 48 uair an chloig tar éis an locht a dhearbhú, 3-5 lá oibre faoi bhealach trí chúiréireachta.

Feiste spártha roghnach réamh-loingsithe — modúl spártha agus tacar teagmhálaithe — a thógann dáileoirí a fhreastalaíonn ar réigiúin iargúlta de ghnáth.

Lámhleabhar suiteála, scéimre sreangú agus seicliosta coimisiúnaithe i mBéarla; teangacha eile ar iarratas ar orduithe toirte.

Cúig Earráid Choimisiúnaithe ar fiú iad a Sheachaint

Mícheart: sizing an scoradán in aghaidh an tsrutha go dtí aschur an charger kW. Ar dheis: méid go dtí an sruth ionchuir — thart ar 30A in aghaidh na céime ar lánualach, móide corrlach.

Mícheart: an t-aonad a fheistiú ar bhalla deighilte log. Ar dheis: gléasta ar shaoirseacht nó ar fhráma cruach. Meáchan thart ar 38kg roimh an gcábla.

Mícheart: an uainíocht chéim a fhágáil gan seiceáil. Ar dheis: fíoraigh seicheamh ag an gcoimisiúnú; tuairiscíonn an ceartaitheoir gníomhach locht seachas a bheith ag rith, agus is féidir glaoch amach a sheachaint.

Mícheart: an cosán vent a bhlocáil le tráidire cábla díreach os a chionn. Ar dheis: coinnigh barr agus bun soiléir 300mm le haghaidh sreabhadh aeir.

Mícheart: an taraif a shocrú roimh léamh an mhéadair a fhíorú i gcoinne ualaigh atá ar eolas. Ar dheis: seiceáil uair amháin nuair a dhéantar an coimisiúnú — ní chuidíonn cruinneas Leibhéal 1.0 ach amháin má tá an taraif cumraithe i gceart.

Nótaí Ó Shuiteálacha Suímh

Shuiteáil óstán 32 seomra taobh amuigh de Kraków ceithre aonad i gcarrchlós cúil in 2025. Dúirt a gcuid luaidhe cothabhála nach é an praghas a bhí i gceist leis an gcinneadh ach an feisteas ar an mballa - léasaítear dromchla an charrchlóis agus níor ceadaíodh dóibh bunsraitheanna a dhoirteadh do chaibinéid ina seasamh urláir.

Ritheann oibreoir veain ar cíos sa Mhalaeisia sé aonad thar dhá bhrainse. Thuairiscigh siad fíorcheist amháin sa chéad bhliain: comhdhlúthú ar an scáileán le linn maidineacha monsúin, réitithe trí dhá aonad a athlonnú faoin gceannbhrat a bhí ann seachas aon athrú ar na crua-earraí.

Dúirt conraitheoir leictreachais san UAE a bhfuil níos mó ná tríocha acu seo suiteáilte go ndéanann an imfhálú roinnte ar fud 20/30/40kW a chuid oibre a shimpliú - lúibín céanna, iontráil cábla céanna, céimeanna coimisiúnaithe céanna is cuma cén leibhéal cumhachta a d'ordaigh an cliant.

Ceisteanna Iarrann Ceannaitheoirí Roimh Ordú

C: Cén cumas soláthair a theastaíonn uaim?

A: Thart ar 30A in aghaidh na céime ar bheathú trí phas 380V ag aschur iomlán. Deimhnigh go bhfuil an spás cloiginn ag do chlár roimh ordú.

C: An gciallaíonn an raon 1000V go ngearrann sé gluaisteáin 800V go tapa?

A: Ciallaíonn sé go ngearrann sé iad ar chor ar bith, ag 20kW. Teastaíonn ár raon 120kW+ ó ardáin ardvoltais le haghaidh seisiúin fhíor-ghasta.

C: An bhfuil an méadar cruinn go leor chun custaiméirí a bhilleáil?

A: Tá, Leibhéal 1.0. Fíoraigh i gcoinne ualach tagartha tráth a choimisiúnaigh agus cumraigh do tharaif dá réir.

C: An féidir liom é a shuiteáil lasmuigh gan ceannbhrat?

A: Ceadaíonn IP54 é. Síneann ceannbhrat saol an scáileáin agus an ghaiscéid, go háirithe in aeráidí ard-UV nó monsúin.

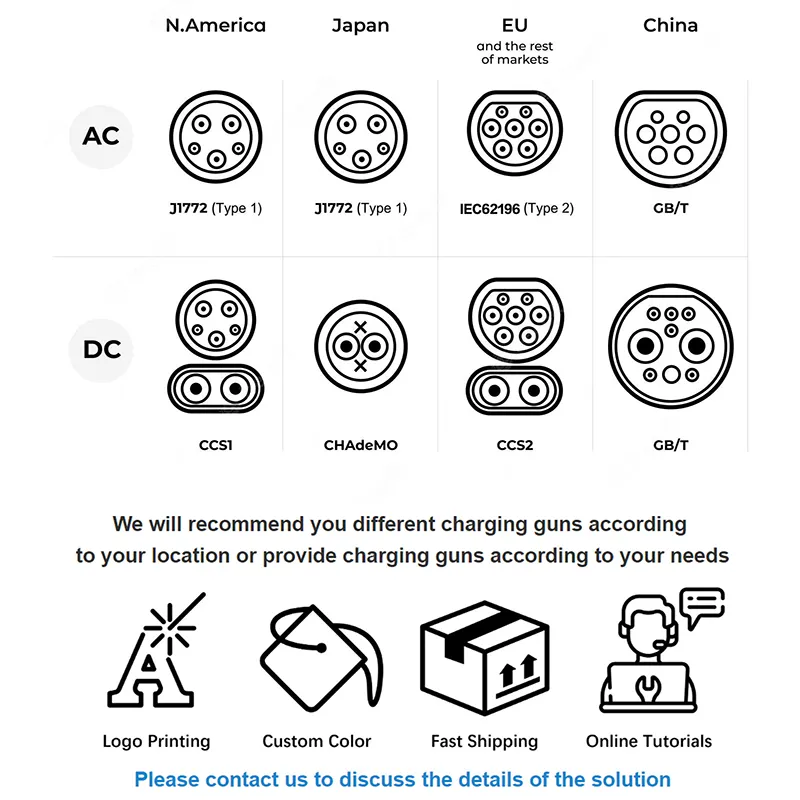

C: Cén cónascaire ba cheart dom a shonrú?

A: CCS2 don Eoraip agus don chuid is mó den Mheánoirthear, CCS1 nó NACS do Mheiriceá Thuaidh, GB/T don tSín, CHAdeMO áit a bhfuil samhlacha Seapánacha níos sine coitianta.

C: An féidir liom aonad 20kW a uasghrádú go 30kW níos déanaí?

A: Ní hea - tá difríocht idir na modúil chumhachta. Ordaigh an rátáil atá uait; Ós rud é go bhfuil an t-imfhálú comhionann, ní bheidh an leictreonaic in-idirmhalartaithe.

C: Cé chomh torannach is atá sé i suíomh cónaithe?

A: Fan-fuaraithe agus luas-rialaithe. Ag cuid-ualach tá sé ciúin; ag ualach iomlán marthanach bí ag súil le torann lucht leanúna inchloiste cosúil le haonad aerchóirithe lasmuigh.

C: Cad atá san áireamh sa bhosca?

A: Charger, lúibín balla, cábla luchtaithe agus gunna, lámhleabhar suiteála, agus deimhniú tástála. Tá fad cábla 5 mhéadar mar chaighdeán.
