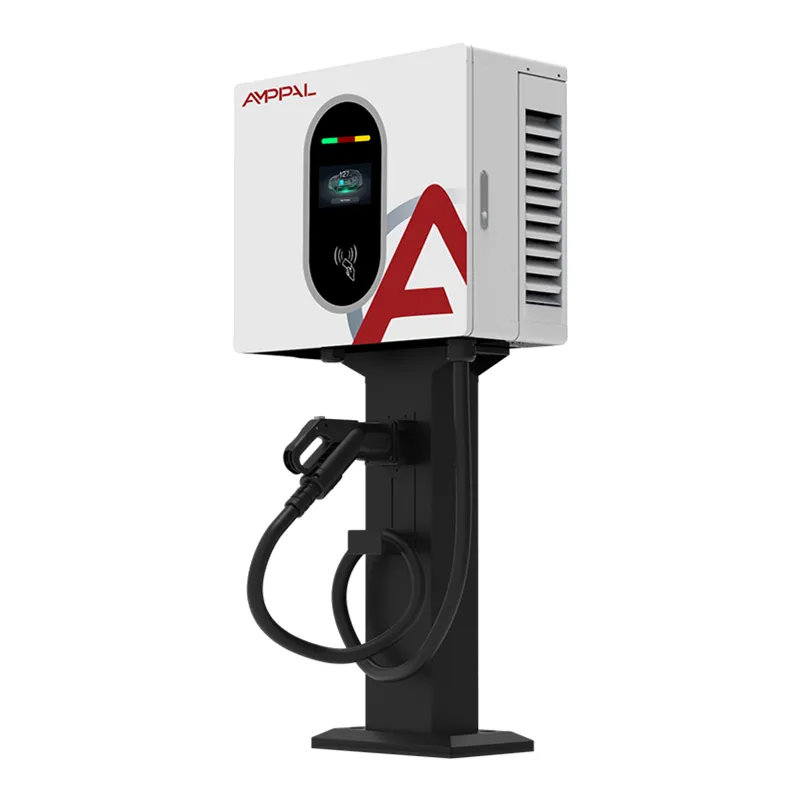

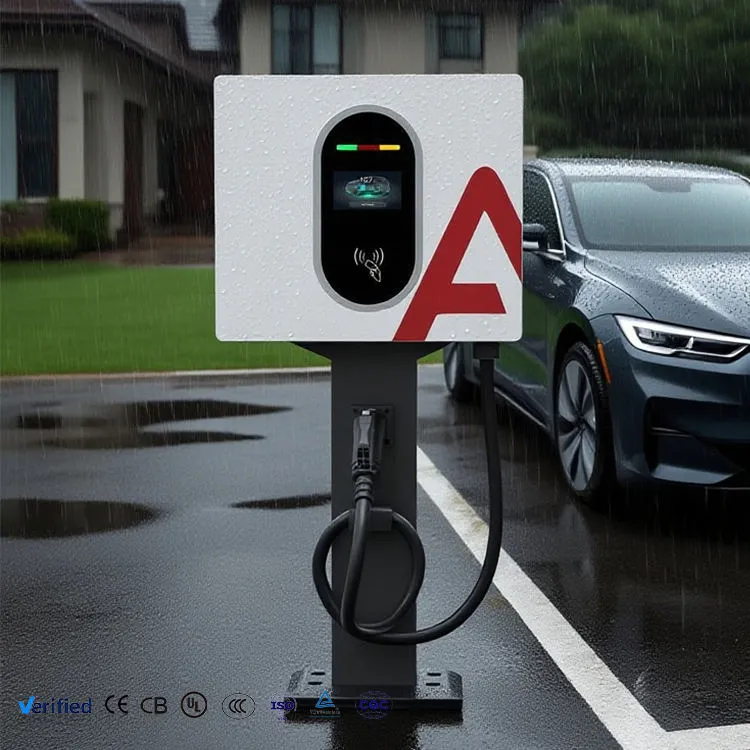

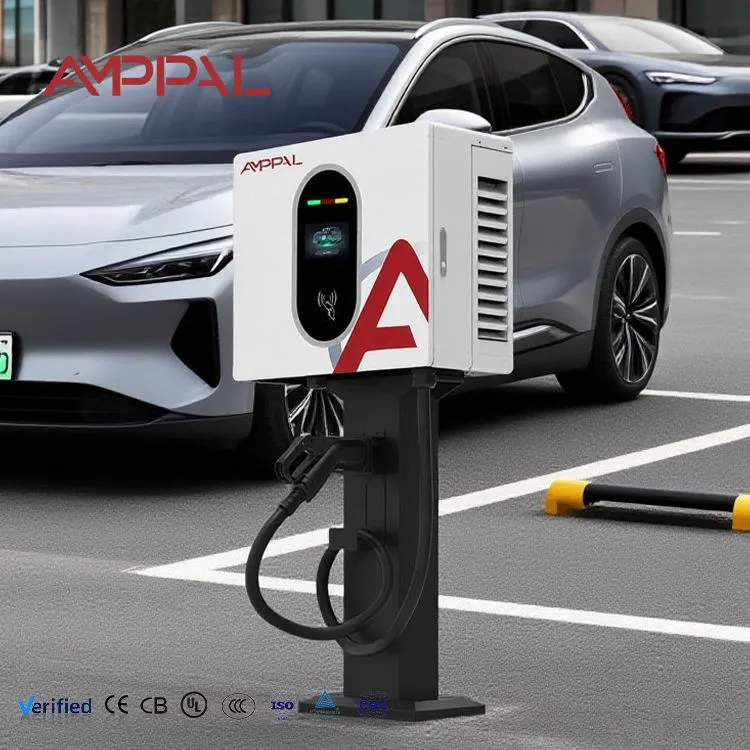

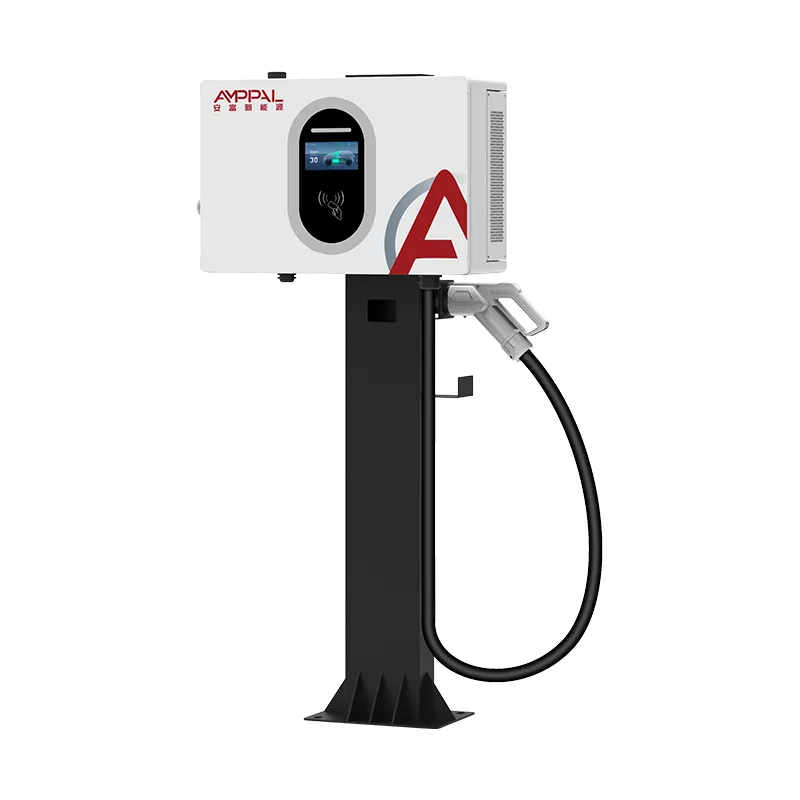

Muirear EV DC Ardchumhachta 40kW le haghaidh Iostaí Cabhlaigh

An Chumhacht is Airde a Chuirfimid ar Bhalla

Is é daichead cileavata an uasteorainn phraiticiúil le haghaidh gléasta balla, agus táimid díreach faoin bhfáth. Thar an méid seo, cuireann aschur teasa agus mais aonaid an freagra mícheart innealtóireachta ar lúibín balla - sa deireadh beidh bosca trom, srianta aerála éigean, agus socrú struchtúrach a ndiúltóidh formhór na n-úinéirí foirgneamh a shíniú. Suíonn an AF-DC-040-B-A-O-2-H ar dheis ag an teorainn sin.

Is suntasach an méid a gheobhaidh tú as fanacht faoi bhun sé. Gan aon phlionta coincréite, gan trinse cábla, gan aon bhá páirceála a chailleadh don charger féin, agus gan aon athrú buan ar dhromchla is féidir leat a bheith ar léas amháin. I gcarrchlós faoi thalamh le síleáil 2.2 méadar, is minic gurb é aonad balla-suite an t-aon rogha a oibríonn go fisiciúil.

Is é an t-aschur 0-133A trasna 200-1000VDC - an fhuinneog voltais chéanna lenár gcaibinéid 60kW agus 120kW, ó bhosca a áitíonn níos lú achar balla ná radaitheora baile.

Cad I ndáiríre Sábhálann Gléasta Balla tú

Gan aon oibreacha sibhialta: de ghnáth bíonn bunsraith, ródú seoladáin agus athshuíomh de dhíth ar chomh-aireachta atá ina sheasamh ar an urlár. Baineann gléasadh balla an líne sin amach as costas an tionscadail go hiomlán.

Gan aon bhá páirceála caillte: ídíonn comh-aireachta urláir chomh maith lena imréiteach sábháilteachta limistéar inúsáidte. Boladh go balla nó colún, ní ghlacann an t-aonad aon cheann.

Infheidhmithe faoi uasteorainneacha ísle: ag 660mm ar airde ar lúibín, feileann sé do charrchlóis íoslaigh nach féidir le comh-aireachta 1.9 méadar teorainn airde an rampa a shárú.

Suiteáil inchúlaithe: ar áitribh ar léas tagann an t-aonad den bhalla agus déantar na feistis a fheabhsú. Faomhfaidh go leor tiarnaí talún é seo nuair a dhiúltóidh siad oibreacha talún.

An lorg céanna 450 × 660 × 240 agus ár samhlacha 20kW agus 30kW: roinneann láithreáin chumhachta measctha dearadh lúibín amháin agus liosta spares amháin.

Aschur 133A ag raon lánvoltais: tá an rátáil reatha ag 800V seachas ag éirí as, agus is é sin an áit nach mbíonn iomaitheoirí sonraithe tanaí.

Sonraíochtaí Teicniúla

Suímh ina Bhfuil an tSamhail Seo an tAon Oiriúnach Inbhraite

Carrchlóis faoi thalamh agus ilstóir: caibinéid urláir a rialaigh airde na síleála agus glanadh rampaí; oireann gléasadh colún go maith don aonad seo.

Réamhchúirteanna miondíola ar léas: tá tionóntaí nach féidir leo talamh a bhriseadh fós ag iarraidh muirear DC ar an láthair.

Lár cathracha stairiúla nó srianta pleanála: is minic a cheadóidh údaráis a dhiúltaíonn troscán sráide nua aonad balla-socraithe ar struchtúr atá ann cheana féin.

Stáisiúin líonta uirbeacha dlútha: tá limistéar an réamhchúirt tiomanta cheana féin d'oileáin bhreosla agus do chúrsaí cúrsaíochta; tá spás balla ar fhoirgneamh an tsiopa saor in aisce.

Foirgnimh iosta le bord trí phas atá ann cheana féin ar an mballa: ritheann cábla gearr, saothair suiteála íosta, coimisiúnú tapa.

Dearadh Teirmeach ag an Teorainn Wall-Mount

Scaipeann tiontaire 40kW a ritheann ar éifeachtacht 95% thart ar dhá chileavat mar theas. I gcomh-aireachta urláir go bhfuil méid mór teasa agus simléir ard a bheith ag obair leis. Ar bhalla níl ceachtar acu, mar sin ní mór an chonair sreafa aeir a innealtóireacht seachas glacadh leis.

Tá iontógáil íseal ar an imfhálú, tá sceite ard, agus coimeádann an baffling inmheánach aer te as an leictreonaic rialaithe agus an méadar - comhpháirteanna a bhfuil a cruinneas drifts nuair a bhíonn siad ag cócaireacht. Tá lucht leanúna faoi rialú teochta agus ní ritheann siad ach chomh dian agus a éilíonn na coinníollacha, rud a choinníonn an t-aonad ciúin go leor i mbloc cónaithe.

Tá aischur aschuir forásach seachas dénártha. Má tá teocht chomhthimpeallach agus teocht an mhodúil bhrú ualaigh i dtreo a theorainn, laghdaítear an sruth de réir a chéile leis an charger agus tógann an seisiún níos faide. Ní dhéanann sé turas agus dumpáil an tiománaí. Is mó an tábhacht a bhaineann leis an iompar seo i gcarrchlóis íoslaigh faoi iamh le malartú aeir teoranta, agus is é sin go díreach an áit a gcuirtear na haonaid seo isteach.

Taifid Tástála agus Deimhnithe

Comhlíonadh EN IEC 61851-1:2019 agus EN IEC 61851-23:2014; Doiciméadú CE agus long tuairiscithe tástála sraitheach le gach aonad.

Soak teirmeach leathnaithe a bhaineann go sonrach leis an múnla seo - ualach iomlán 40kW á choinneáil agus teocht imfhálaithe agus modúl á logáil, toisc gurb é seo an dlús teasa is airde inár raon balla-suite.

Neart tréleictreach 100% agus tástáil friotaíochta inslithe.

Fíorú méadair i gcoinne tagartha calabraithe; Deimhníodh cruinneas leibhéal 1.0 in aghaidh an aonaid agus taifeadta i gcoinne na sraithuimhir.

Fíorú IP54 agus spraeála salann 96 uair an chloig ar an bailchríoch imfhálú.

Sonraí tástála tarraingthe lúibíní agus feistiúcháin ar fáil ach iad a iarraidh — úsáideach nuair a iarrann suirbhéir foirgnimh fírinniú struchtúrach roimh an tsuiteáil a fhaomhadh.

Céimeanna Déantúsaíochta

1. Fíorú comhpháirte ag earraí isteach: modúil chumhachta, teagmhálaithe, méadar, nascóirí agus lucht leanúna seiceáilte de réir sonraíochta.

2. Painéil imfhálú a phuncháil CNC agus brúigh-coscáin; tá cróite srutha aeir mar chuid den chlár punchála, nach ndéantar druileáil orthu níos déanaí.

3. Táthú robotic comhéadan fráma agus lúibín, agus críochnú seam ina dhiaidh sin.

4. Ullmhú dromchla agus sciath púdar leictreastatach le leigheas oigheann.

5. Cóimeáil traenach cumhachta - modúil, barraí bus agus baffling inmheánach suiteáilte; gach críochfort cumhachta a chasmhóiminte agus finné-mharcáilte.

6. Comhthionól rialaithe agus méadraithe, coimeádtar ródú úmacha glan ón gcosán aer te.

7. Luchtú firmware, calabrú braiteoir, fíorú méadar i gcoinne tagartha.

8. Rith teirmeach lán-ualach leathnaithe, tástáil sábháilteachta, seiceáil IP, ansin pacáil onnmhairithe.

40kW ar Bhalla, nó 60kW ar an Urlár?

Is é seo an cinneadh atá á dhéanamh ag formhór na gceannaitheoirí ag an leibhéal cumhachta seo, mar sin seo ár léamh macánta faoi.

Roghnaigh an t-aonad balla 40kW nuair nach bhfuil spás urláir ar fáil, tá cosc ​​ar oibreacha talún nó neamheacnamaíoch, tá srian ar airde an uasteorainn, nó ní mór an suiteáil a bheith inchúlaithe. Tarraingíonn sé thart ar 60A in aghaidh na céime, ar féidir le go leor boird tráchtála atá ann cheana féin freastal gan uasghrádú.

Roghnaigh aonad suite urláir 60kW nuair a bhíonn an spás agus an cumas soláthair agat, nuair a bhíonn oibriú dé-gunna uait, nó go dteastaíonn seisiúin níos giorra le haghaidh réamhchúirt phoiblí. Is gnách gurb é an luach is fearr in aghaidh na cileavata a sheachadtar, agus is fusa seirbhísiú a dhéanamh ar chomh-aireachta urláir — oibríonn an teicneoir ina sheasamh ar leibhéal na talún seachas ar ardán. Má tá an dá rogha oscailte duit i ndáiríre, is gnách gurb é an t-aonad urláir an ceannach is láidre. Tuilleann an táirge seo a áit nuair nach bhfuil siad.

Mar a Shonraímid In Aghaidh Aonaid Iomaíochta 40kW

Reatha ag ardvoltas: coinnímid 133A ar fud na fuinneoige iomlán 200-1000VDC. Iarr an figiúr céanna ag 800V ó aon rogha eile sula ndéanann tú comparáid idir praghsanna.

Iompar teirmeach faoi derating: fiafraigh cad a tharlaíonn ag 45°C comhthimpeallach i spás iata. Coinníonn rolladh siar forásach seisiúin ar siúl; Ní turas crua.

Méadrú: Leibhéal 1.0 mar chaighdeán, calabrú taifeadta de réir sraithuimhir.

Doiciméadúchán struchtúrach: sonraí tástála tarraingthe lúibíní curtha ar fáil, a ghiorrú ceadú foirgnimh ar áitribh thráchtála.

Téarmaí tráchtála: MOQ 1 aonad caighdeánach le 15-20 lá oibre am luaidhe; 50 aonad agus 25-30 lá oibre le haghaidh brandáil saincheaptha. Barántas dhá bhliain, insínte.

Pleanáil Pacáistiú, Meáchan agus Lastais

Seoltar gach aonad i gcartán cúig ciseal timpeall 540 × 750 × 330mm, meáchan comhlán thart ar 52kg. Is é seo an ceann is troime de na trí mhúnla atá suite ar bhallaí, mar sin déan plean le haghaidh láimhseáil mheicniúil nó beirt ag an bpointe suiteála.

Deich n-aonad in aghaidh an phailléid easpórtála ar adhmad teaschóireáilte saor ó thoitriú, atá strapaithe agus fillte. Tógann coimeádán 20-troigh thart ar 80 aonad pailléidithe, ciúb 40 troigh ar airde thart ar 170.

Is iad na téarmaí atá ar fáil ná EXW, FOB Ningbo nó Shanghai, CIF agus DDP don chuid is mó de chinn scríbe na hEorpa agus na Murascaille. Téann aonaid shamplacha ar aer nó ar chúiréireachta mear i 5-7 lá. I measc na ndoiciméad seolta tá sonrasc tráchtála, liosta pacála, dearbhú comhréireachta CE, tuarascáil tástála sraitheach agus deimhniú tionscnaimh ar iarratas.

Páirteanna Tacaíochta agus Inseirbhíse

Barántas dhá bhliain ar fud modúil cumhachta, bord rialaithe, méadar, tadhaill, lucht leanúna agus scáileán.

Déileáiltear le lucht leanúna mar earra inseirbhíse agus is féidir iad a athsholáthar ar an láthair laistigh de thríocha nóiméad agus an t-aonad a bheith scoite amach — gan filleadh ar an mhonarcha.

Aisghabháil chianda locht-chóid thar OCPP ar láithreáin nasctha; déantar an chuid is mó de dhiagnóisí gan chuairt.

Páirteanna breise seolta laistigh de 48 uair an chloig tar éis an locht deimhnithe, 3-5 lá oibre trí chúiréireachta sainráite.

Is é glanadh scagaire ráithiúil an tasc cothabhála aonair is tábhachtaí sa mhúnla seo, i bhfianaise a dhlús teasa. Déanann an lámhleabhar doiciméadú ar an nós imeachta le grianghraif.

Botúin Suiteála a bhaineann go Sonrach le hAonad Balla 40kW

Mícheart: é a shocrú le blocobair éadrom nó le críochdheighilt graí. Ar dheis: coincréit threisithe, saoirseacht sholadach nó fráma cruach saintógtha. Tá an t-aonad níos mó ná 45kg sula gcuirtear an cábla agus an gunna i gceangal.

Mícheart: suiteáil i mbá íoslach séalaithe gan aon mheasúnú aerála. Ar dheis: deimhnigh malartú aeir sa spás. Ardaíonn dhá chileavat de theas leanúnach i seomra iata an teocht chomhthimpeallach agus spreagann sé rolladh siar.

Mícheart: an t-aonad a shuiteáil os cionn airde an chinn chun spás a shábháil. Ar dheis: coinnigh an scáileán ag leibhéal na súl agus an holster gunna laistigh de rochtain chompordach. Gineann eirgeanamaíocht chasta glaonna tacaíochta agus cáblaí damáistithe.

Mícheart: an cábla soláthair a laghdú ró-bheag le haghaidh rith de dhaichead méadar nó níos mó. Ar dheis: ríomh titim voltais thar an mbealach iarbhír ag 60A in aghaidh na céime, ní hamháin an acmhainn iompair reatha.

Mícheart: an t-aonad a shéalú i gcoinne cuasán balla gan aon imréiteach cúil. Ar dheis: lean an spásáil idir lúibíní. Is cuid den dearadh fuaraithe é imréiteach cúil, ní rogha suiteála.

Tuarascálacha ó Shuíomhanna Suiteáilte

Shuiteáil oibritheoir ionad siopadóireachta in Iostanbúl sé aonad ar cholúin íoslaigh in 2025 nuair a theip ar thogra seasamh urláir an suirbhé ar airde rampaí. Thuairiscigh a n-innealtóir tionscadail gurb é an pointe teicniúil cinntitheach ná an t-iompar rolladh siar teirmeach - ritheann an t-íoslach te i mí Lúnasa agus bhí turais chrua le taithí acu le trealamh soláthraí roimhe seo.

Ritheann brainse carrchíosa ag aerfort Tbilisi ceithre aonad faoi cheannbhrat. Thug maoirseoir an chabhlaigh faoi deara gur leor 133A chun feithicil ar ais a iompú thart idir cíosanna, agus gur choinnigh feisteas an bhalla na ceithre bhá go hiomlán inúsáidte, rud nach mbeadh ag leagan amach comh-aireachta.

D'ardaigh suiteálaí sa Ghearmáin a bhfuil níos mó ná fiche acu seo trasna bloic chónaitheacha pointe aiseolais comhsheasmhach amháin: is é doiciméadú tástála tarraingthe na lúibíní a cheadaíonn bainistíocht tógála iad seo, agus iarrann sé é ar gach tionscadal.

Ceisteanna Coitianta Réamhcheannaigh

C: An féidir leis an mballa a ghlacadh?

A: Tá an t-aonad thart ar 45kg. Tá gá le saoirseacht soladach nó coincréit threisithe; soláthraímid sonraí tástála tarraingthe don lúibín ar iarratas.

C: Cén sruth soláthair a theastaíonn uaidh?

A: Timpeall 60A in aghaidh na céime ag 380V trí chéim faoi ualach iomlán.

C: An n-oibreoidh sé i gcarrchlós dúnta faoi thalamh?

A: Sea, faoi réir measúnaithe aerála. Scaipeann sé thart ar 2kW teasa go leanúnach agus é lán-ualach.

C: Cé chomh tapa agus atá seisiún?

A: Timpeall 45-55 nóiméad ar feadh 20-80% ar phacáiste tipiciúil 60kWh, faoi réir an méid a ghlacann BMS na feithicle.

C: An é 40kW an t-aonad balla is mó a dhéanann tú?

A: Tá. Thar an méid seo tógaimid aonaid atá ina seasamh urláir, toisc go stopann gléasadh balla a bheith ar an réiteach innealtóireachta ceart.

C: An féidir é a chur le cuaille ina ionad?

A: Sea, lenár bhfearas cuaille-suite, ar choinníoll go bhfuil an cuaille rátáil don ualach. Sonraigh ag am ordaithe.

C: An dtacaíonn sé le gunnaí dé?

A: Ní hea. Is gunna singil é. Le haghaidh muirearú comhuaineach ilfheithicle, féach ar ár gcaibinéid cumhachta scoilte.

C: Cad é an leibhéal torainn i bhfoirgneamh cónaithe?

A: Tá lucht leanúna rialaithe ag luas agus ciúin ag cuid-ualach. Faoi ualach iomlán marthanach i spás teoranta, bí ag súil le torann atá inchomparáide le comhdhlúthadán aerchóirithe lasmuigh.
