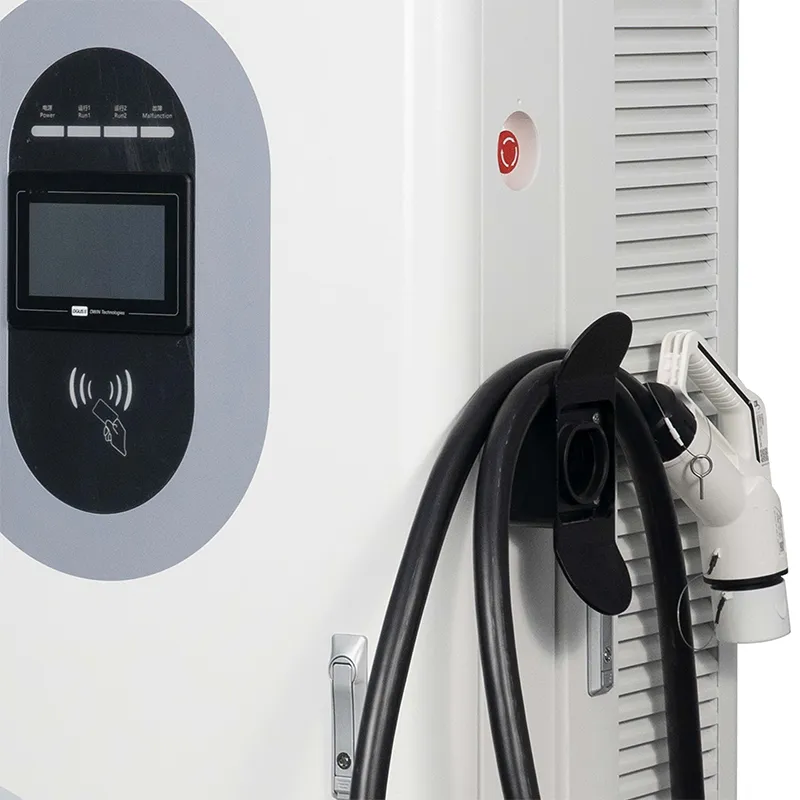

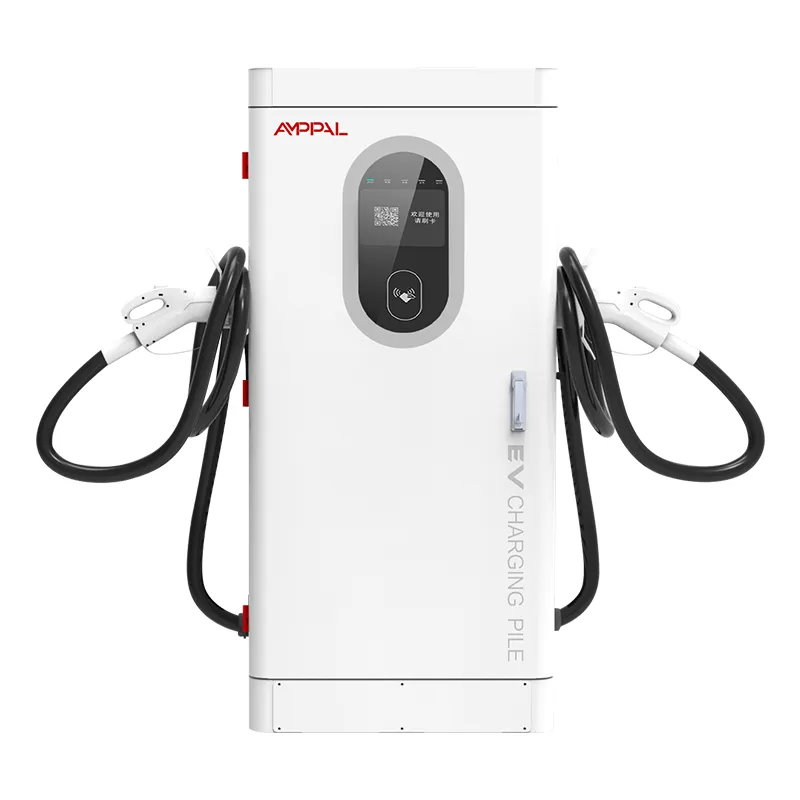

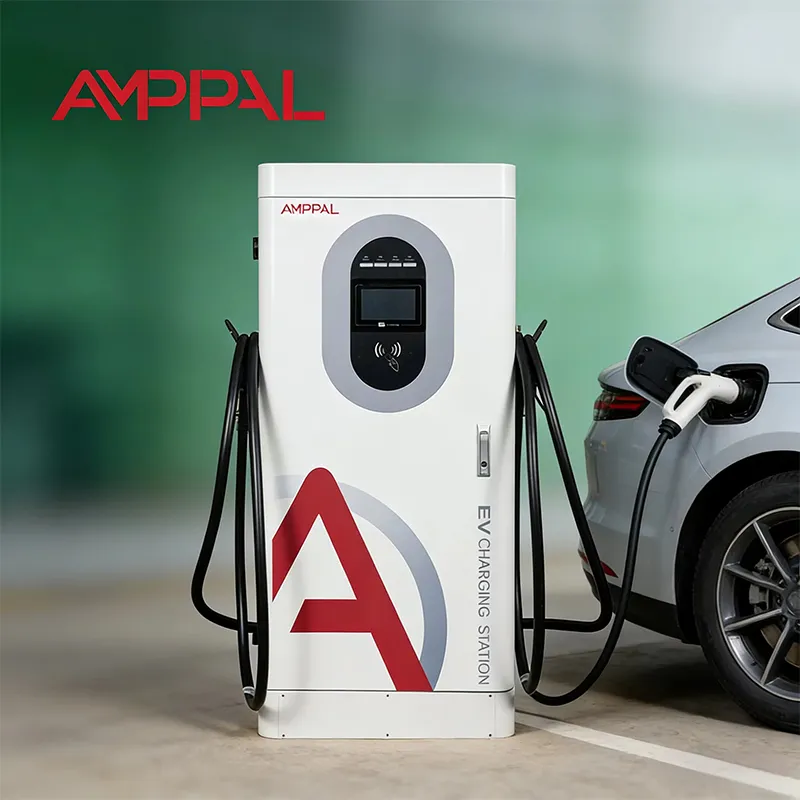

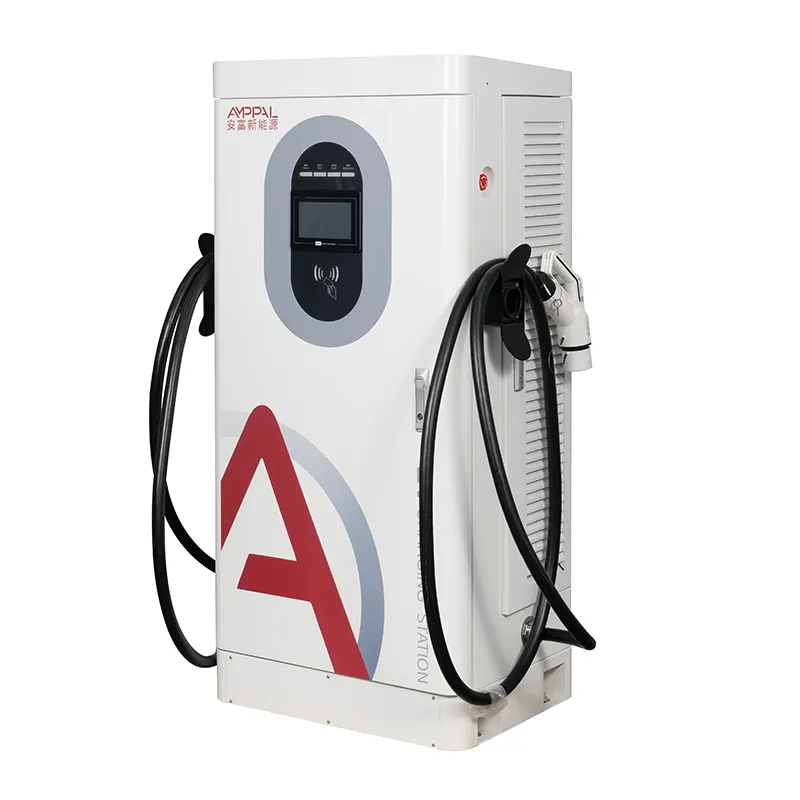

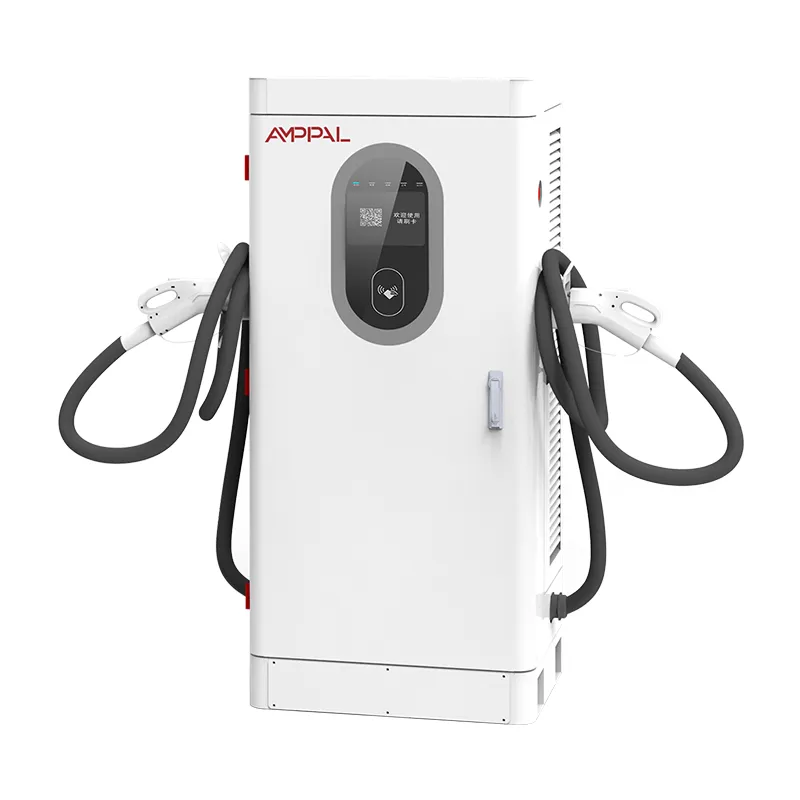

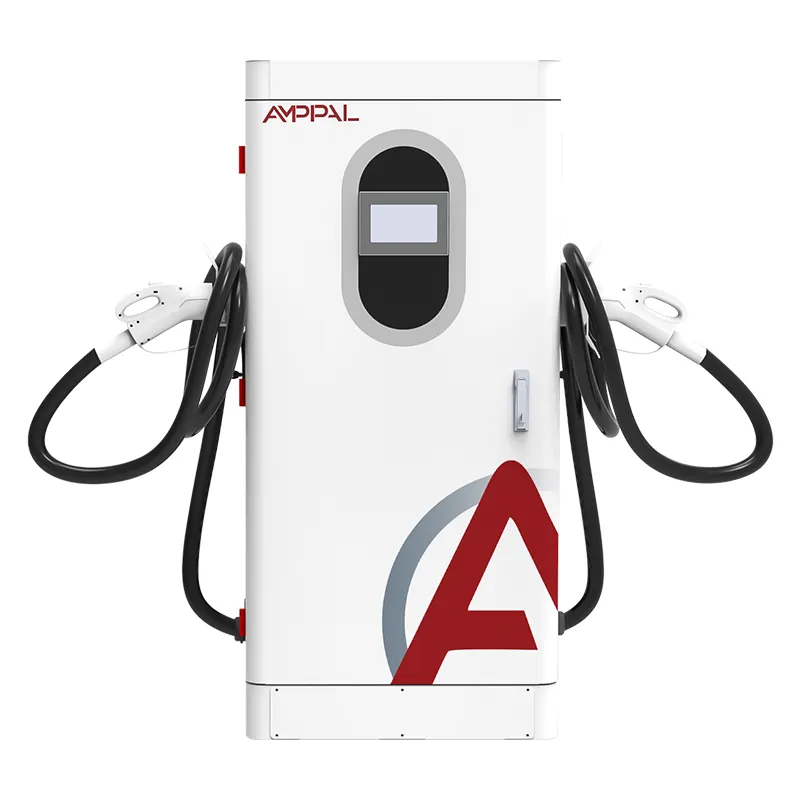

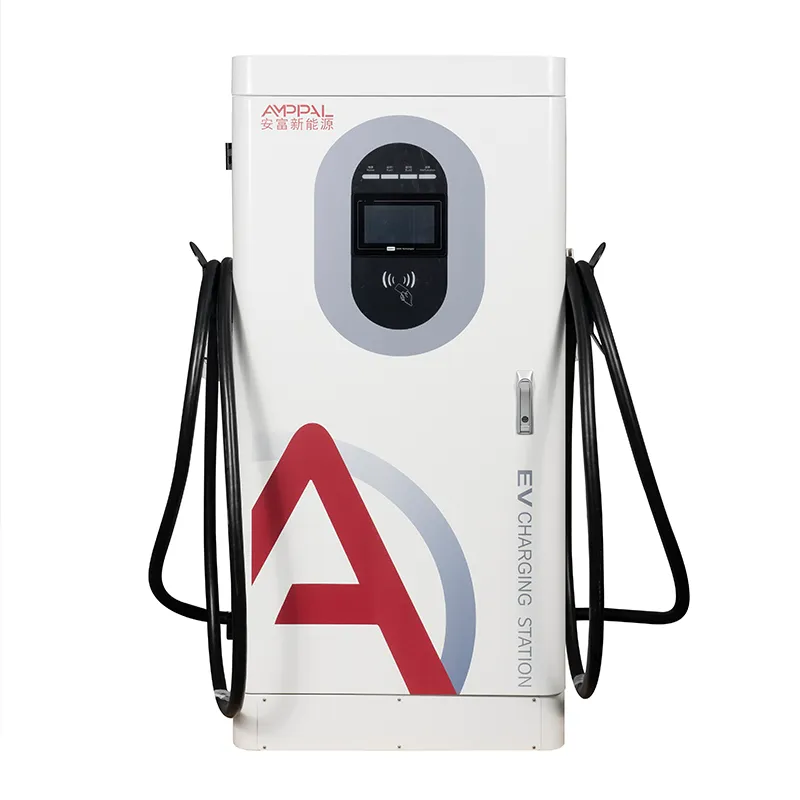

Stáisiún Luchtaithe Fast EV DC Ard-acmhainn 240kW le haghaidh Iostaí Cabhlaigh

Cén Fáth Is Bloc Tógála é 240kW, Ní Charger Díreach

Is é an leathnú is saoire an ceann atá beartaithe, agus is é an dara céim nuair a theipeann ar an gcuid is mó de na suíomhanna muirir. Tá an chéad dá chaibinéid éasca; tagann an fhadhb nuair a fhásann an trácht agus tá ceithre cinn eile ag teastáil ón suíomh - agus bhí an claochladán, an trinse agus an seoladán ar feadh dhá cheann díreach.

Is comh-aireachta comhtháite urlár (1620 × 750 × 560 mm) é an AF-DC-240-Y-B-O-4-H a bhfuil sé mar phost fíor cuar fáis a fheistiú. Seachadann dhá aonad 480kW d'aschur inniu; glacann an leagan amach ceap céanna, bealach cábla agus socrú OCPP an tríú agus an ceathrú cuid gan aon ath-thochailt. Áiríonn an doiciméadú le haghaidh chéim a haon an sonrasc beacht ceap, trinse agus friothálacha, mar sin déanann an conraitheoir céim a dó tagairt ó líníochtaí seachas ó tomhaiseanna.

Déan pleanáil don suíomh a bheidh agat i gceann trí bliana, ceannaigh na caibinéid a bhfuil údar leis an trácht anois, agus lig do na pillíní, na seoladáin agus an t-ardán fanacht céim amháin chun tosaigh.

An Conair Mhéadaithe: Ó Dhá Aonad go hOcht

Céim a haon: dhá aonad 240kW ar chlaochladán 630 kVA, an méid is lú a chothaíonn an dá cheann faoi lánualach le spás cloiginn le haghaidh ualaí suímh.

Céim a dó: cuir dhá chomh-aireachta níos mó agus céim an claochladán go 1250 kVA; Leagadh an trinse agus seoladáin chéim a haon ar feadh ceithre bhá, mar sin ní athosclaítear rud ar bith.

Céim a trí: ocht n-aonad ar 2 × 1250 kVA nó claochladán amháin 2500 kVA, roinnte thar dhá fhriothálaí.

Cuidíonn fachtóir an chomhtharlú: ní ritheann gach aonad ag an gcumhacht iomlán ag an nóiméad céanna, ritheann an oiread sin oibreoirí ceithre chaibinéid ar chlaochladán 1000 kVA agus bainistíonn siad buaiceanna san ardán.

Athúsáideann gach céim an chumraíocht OCPP 1.6j céanna, an trealamh modúil spártha céanna agus an painéal iargúlta céanna - athraíonn fás an comhaireamh, ní an uirlisiú.

Is féidir suiteáil a chur ar stáitse freisin: tagann caibinéid isteach sa fhuinneog 15-20 lá oibre a roghnaíonn tú, agus mar sin tailte crua-earraí céim a dó nuair a dhéanann an claochladán.

Sonraíochtaí Teicniúla

Cineálacha Suímh ina n-oireann an 240kW don Chuar Fáis

Iostaí cabhlaigh a bhfásann a n-áireamh feithiclí leis an ngnó, ní le tairiscint amháin.

Limistéir seirbhíse mhórbhealaigh a bhfuiltear ag súil go dtiocfaidh méadú faoi dhó ar an trácht roimh an gcéad athbhreithniú conartha eile.

Ionaid siopadóireachta agus mhiondíola a shíníonn léasanna cúig bliana nuair a dhéantar athnuachan ar bhonneagar luath.

Suíomhanna tacsaithe agus mol marcaíochta ina dtagann buaicéileamh isteach i dtonnta, ní go seasta.

Suímh ina dtógann uasghrádú eangaí bliain, agus mar sin is fiú fanacht níos déanaí má shuiteáiltear níos mó toilleadh.

Sibhialtach a Íocann A Dhíol Féin faoi dhó: Clasú, Seoladán agus Padaí

Tá an botún leathnaithe clasaiceach ag teannadh uair amháin le haghaidh chomhaireamh an lae inniu. Ní chosnaíonn an t-am tógála ach an dara agus an tríú seoladán folamh a leagan in aice leis an gceann beo agus sábhálann sé sin tochaltóir ar cíos, paiste tarmac agus ceadúnas i ngach céim níos déanaí.

Tá pillíní coincréite níos saoire ar an mórchóir ná i gceann: gach pillín pleanáilte a chaitheamh i gcéim a haon - nó ar a laghad na stumpaí rebar agus seoladáin a leagan - glais sa chéimseata, ós rud é go bhfuil an lorg céanna 1620 × 750 × 560 mm ag gach comh-aireachta sa teaghlach seo.

Nuair a thagann caibinéid nua, ritheann siad in aice leis na cinn níos sine ar an gcruach céanna: OCPP céanna 1.6j, críochfort íocaíochta céanna, uirlisí iargúlta céanna. Fanann méadrú, taraifí agus diagnóisic aonfhoirmeach thar bhaisceanna measctha. Is fiú líníochtaí mar a tógadh de chéim a haon - ritheann seoladáin, comhordanáidí eochaircheap, cosáin friothálacha - a choinneáil i bhfillteán an ardáin, toisc go dtógann comharthaí athfhriotail chéim a dó laethanta, ní seachtainí.

An Sainchomhad Teastais agus Fianaise Tástála Baisc

Tá deimhnithe CE, CB, TÜV, UL agus CCC ar comhad don tsamhail seo agus soláthraítear iad ar iarratas.

Tá na 13 fheidhm sábháilteachta laistigh de chomhlíonta EN IEC 61851-1:2019 agus 61851-23:2014.

Dóitear gach aonad isteach ar feadh 48 uair an chloig ag 40°C le haschur agus éifeachtúlacht logáilte isteach de réir na sraithuimhir.

Téann baiscshampla tríd an seomra spraeála salainn 96 uair an chloig.

Déantar tástáil feidhme ar gach turas cosanta sula ndúntar an cliathbhosca.

Coimeádtar tuarascálacha tástála sraith-mheaitseála, rud atá tábhachtach do thionscadail ilchéime a éilíonn dreasachtaí.

Conas a Thógtar Gach Comh-Aireachta: Ocht Stáisiún, Sraithuimhir amháin

Bileog miotail: punching CNC, gearradh léasair, lúbadh, táthú agus sciath púdar.

Téann sampla baisc isteach sa tástáil spraeála salainn fad a leanann an líne ar aghaidh.

Tá ionchur AC agus modúil cumhachta DC le chéile ar línte ar leith.

Cigireacht ag teacht isteach ar mhodúil SiC, nascóirí, RFID agus crua-earraí íocaíochta.

Sreangú chasmhóiminte le QC amhairc ar gach alt.

Dó-isteach 48-uair an chloig ag 40°C le cumhacht agus comms logáilte isteach.

Tástáil feidhm chosanta ar gach 13 turas.

Pacáil deiridh, palletizing agus an tuairisc grianghraf réamh-loingsiú ceangailte leis an tsraithuimhir.

Treoir Mhéadaithe: Nuair is 240kW an Chéad Cheannach Mícheart

Má tá do nasc greille níos mó ná bliain ar shiúl, nó má reáchtálfar an láithreán faoi 20 seisiún sa lá, is é 240kW an chéad cheannach mícheart - tuillfidh caibinéid níos lú níos luaithe, agus is féidir tús a chur leis an bplean leathnaithe níos lú. Más gá duit seisiúin fo-30 nóiméad le haghaidh trucailí 800V, tá an t-ualach oibre sin ag iarraidh aonaid leacht-fhuaraithe; Is comh-aireachta comhtháite aer-fuaraithe é an AF-DC-240.

Déanann an rang 240kW ciall nuair a bhíonn an réamhaisnéis fáis fíor agus is féidir leis an suíomh céim an claochladáin a ionsú anois nó laistigh de chéim amháin. Más ‘b’fhéidir cuir níos déanaí’ atá sa phlean, ceannaigh an seoladán agus na pillíní don suíomh mór ar aon nós – tá an chuid sin saor. Athbhreithniú míosúil a dhéanamh ar an tuarascáil úsáide; nuair a théann an meánúsáid buaic thart ar 60%, is é sin an tráth a spreagtar céim a dó.

Agus ná ceannaigh ocht gcaibinéid sula mbeidh an trácht agat. Tá tábhacht le glas phraghas monarchan níos lú ná an t-ús ar chaipiteal a shuíonn go díomhaoin i cliathbhoscaí.

An Fáth a Bhfuil Tábhacht ag baint leis an gConradh Monarcha maidir le Tógáil Ilchéime

Múnla céanna, bonnlíne firmware céanna, trealamh spártha céanna thar gach céim - coimeádann ordú díreach na baisceanna comhsheasmhach.

Orduithe trialach ó 1 aonad do mhargaí nua; praghsáil coimeádán ó 10 n-aonad do chéimeanna níos déanaí.

Tógann stoc long i 15-20 lá oibre, mar sin is féidir céim a dó a chur in am de réir an sceidil civils.

Is féidir téarmaí praghais agus am luaidhe do chéimeanna amach anseo a chomhaontú ag an gcéad ordú.

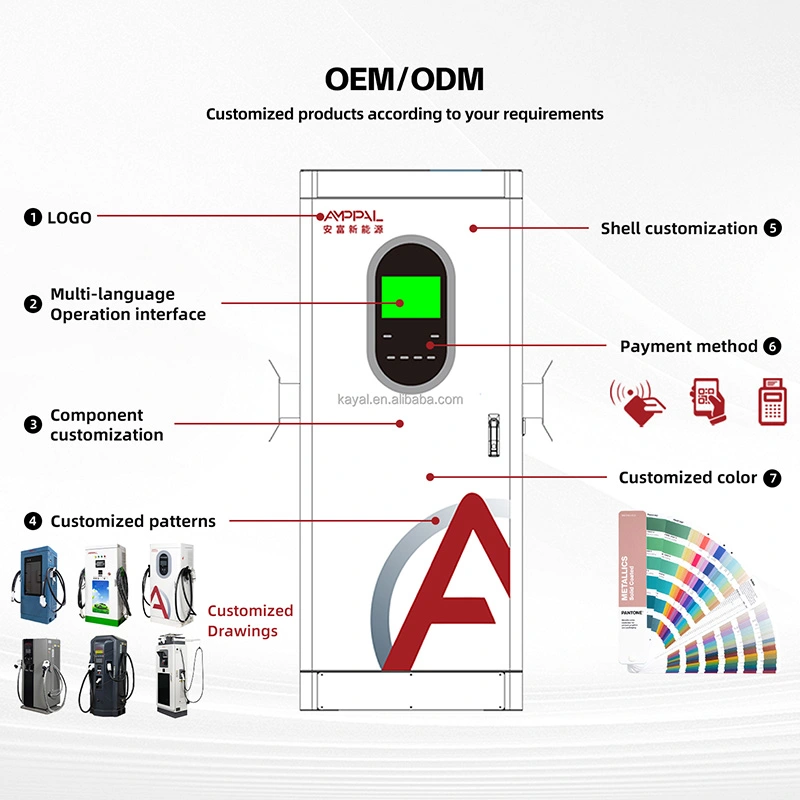

Is féidir le brandáil OEM, pacáistí teanga agus meascáin chónascaire athrú in aghaidh na céime gan an suíomh a athdhearadh.

cliathbhoscaí, Coimeádáin agus Páipéarachas Easpórtála

Seoltar gach comh-aireachta 240kW ina seasamh i gcliathbhosca sraithadhmaid de thart ar 1720 × 850 × 660 mm le bloic cúr cúr agus mála taise; coinníonn súile ardaithe leibhéal an aonaid le linn bogann craein nó forklift.

Déantar pleananna lódála a oibriú amach ó thoisí an chliabháin in aghaidh an ordaithe - de ghnáth ceithre chaibinéad in aghaidh an choimeádáin 40-troigh - le blocáil agus bracing ag na pointí ceangail.

Sonrasc tráchtála, liosta pacála agus deimhnithe long leis na hearraí; seoltar cóipeanna deimhnithe bunaidh ar leithligh.

Tar éis Díolacháin: Cabhlach atá ag Fás a Choinneáil Comhsheasmhach

Baránta caighdeánach dhá bhliain ar mhodúil chumhachta, rialtóir, HMI agus nascóirí do gach aonad i ngach céim.

Clúdaíonn straitéis spártha amháin an suíomh iomlán: modúl agus bord rialaithe in aghaidh na gceithre chaibinéid, is cuma cén baisc a sheoltar.

Tá an firmware aontaithe thar bhaisceanna, mar sin baineann nuashonrú a bhrúitear chuig aonaid chéim a haon go díreach le cinn chéim a trí.

Ligeann taifid sraithleibhéil dúinn aon chuid a rianú thar na céimeanna le haghaidh iniúchtaí baránta agus dreasachta.

Tá cuairteanna coisctheacha sceidealaithe ar aon dul le d'amlíne céime, agus ní dhíoltar iad mar bhreiseáin.

Suiteáil agus Leathnú: Mícheart vs Ceart

Mícheart: méid an trinse do chomhaireamh cábla an lae inniu. Ar dheis: seoladán folamh spártha amháin a leagan in aghaidh an fhriothálaí don chéad chéim eile.

Mícheart: pillíní réitigh ceann i ndiaidh a chéile de réir mar a thagann na caibinéid. Ar dheis: réitigh gach pillín pleanáilte i gcéim a haon, nó ar a laghad an rebar agus na stubs.

Mícheart: pillíní a chur in áit nach féidir comh-aireachta athsholáthair a chraenáil isteach níos déanaí. Ar dheis: craein agus lána rochtana forklift a choinneáil ar phlean an tsuímh.

Mícheart: claochladán a cheannach le spás cloiginn nialasach. Ar dheis: sizing don chéim a bhfuil tú ag súil leis, agus fachtóir an chomhtharlaithe ar do thaobh.

Mícheart: ag glacadh leis go gcaithfear caibinéid sean agus nua a chumrú faoi dhó. Ar dheis: gach céim a chur ar bord chuig an ardán OCPP céanna leis an ngrúpa taraife céanna.

Mícheart: seoladáin a fhágáil gan lipéad. Ar dheis: gach ducht spártha a chlibeáil lena chuan scríbe, ionas go mbeidh a fhios ag conraitheoir sa todhchaí cén tarraingt a théann.

Triúr Oibreoirí a Thóg i gCéimeanna

Thosaigh iosta cabhlaigh Téalainnis le dhá aonad 240kW do dheich trucail leictreacha agus claochladán 630 kVA. Ocht mí dhéag ina dhiaidh sin chuir siad dhá chaibinéad eile leis agus sheas siad an claochladán go 1250 kVA; d'iompair an trinse céim a haon seoladáin spártha, mar sin thóg an t-uasghrádú deireadh seachtaine, ní mí. A ngearán: bhí firmware an chéad bhaisc chun deiridh ar scaoileadh amháin, arna réiteach ag nuashonrú líonra.

Thóg oibreoir cois bóthair san Araib Shádach dhá aonad ag limistéar seirbhíse le pillíní a caitheadh ​​ar feadh ceithre cinn. Nuair a tháinig méadú faoi dhó ar an trácht, chuaigh an dara péire isteach gan coincréit nua agus gan aon dúnadh bóthair; ba é an t-aon chorraíl a bhí ann ná briseadh an claochladáin a chomhordú leis an bhfóntas.

Shínigh ionad siopadóireachta sa Bhrasaíl ar feadh ocht mbá ach cheannaigh sé dhá cheann. Shuigh na seoladáin fholmha agus na stumpaí pillín ar feadh bliana, agus tháinig céim a dó ar líne i gceann deich lá. Tugann bainisteoir na n-áiseanna faoi deara gurbh é an linn páirteanna spártha an bua dáiríre - feidhmíonn fearas modúl amháin anois ar na ceithre aonad beo.

CCanna: Ceisteanna maidir le Leathnú agus Céimniú

C: Cén claochladán a theastaíonn uaim le haghaidh dhá aonad 240kW?

A: Cothaíonn claochladán 630 kVA an dá cheann faoi ualach iomlán le spás cloiginn le haghaidh ualaí suímh.

C: An féidir liom aonaid a chur leis níos déanaí gan ath-thochailt?

A: Is féidir, dá n-iompródh an trinse céim a haon seoladáin spártha agus gur caitheadh ​​na pillíní don leagan amach deiridh.

C: An mbeidh caibinéid nua 240kW ag obair in aice le haonaid AMPPAL níos sine?

A: Tá; roinneann an teaghlach OCPP 1.6j, an lorg céanna agus an chruach ardán céanna.

C: Níl ach 400 kVA ag mo shuíomh anois - an féidir liom tosú fós?

A: Tosaigh le dhá aonad faoi tharaif arna bhainistiú ag éileamh, nó dhá chaibinéid níos lú, agus uasghrádú leis an gclaochladán.

C: Cé chomh fada is ceart dom fanacht idir na céimeanna?

A: Go dtí go ndeir am scuaine nó úsáid; déantar na sibhialtas, mar sin níl an t-am luaidhe ach 15-20 lá oibre déantúsaíochta móide seachadadh claochladáin.

C: Cad ba cheart do chéim a haon a chaitheamh ar shibhialtaigh?

A: Seoladáin spártha, na pillíní go léir (nó stubs rebar) agus cúlchiste friothálacha; is é sin an t-árachas is saoire sa tionscadal, cúpla faoin gcéad de bhuiséad céim níos déanaí.

C: An bhfuil cumraíocht OCPP nua de dhíth ar aonaid bhreise?

A: Níl. Téann siad isteach sa fhreastalaí céanna agus sa ghrúpa taraife céanna; ní athraíonn ach an nascóir agus ainmneacha suímh.

C: An dteastaíonn feiste breise uaim ar feadh ocht n-aonad?

A: Tá an cóimheas i seilbh - clúdaíonn modúl cumhachta amháin agus bord rialaithe amháin in aghaidh na ceithre chaibinéid an suíomh iomlán.
