Charger EV Ultra-Gasta 320kW Ard-chumhachta DC le haghaidh Muirearú Bus Leictreach

Cad a Athraíonn Comh-Aireachta 320kW le haghaidh Flít Truck

I láthair na huaire tá ceallraí trucail 400kWh páirceáilte os comhair charger 120kW, tosaíonn eacnamaíocht an chabhlaigh ag sceitheadh. Ceanglaíonn cábán lae a bhfuil nócha nóiméad de dhíth air in aghaidh an tseisiúin bhá amháin ar feadh sé thrucail an seal.

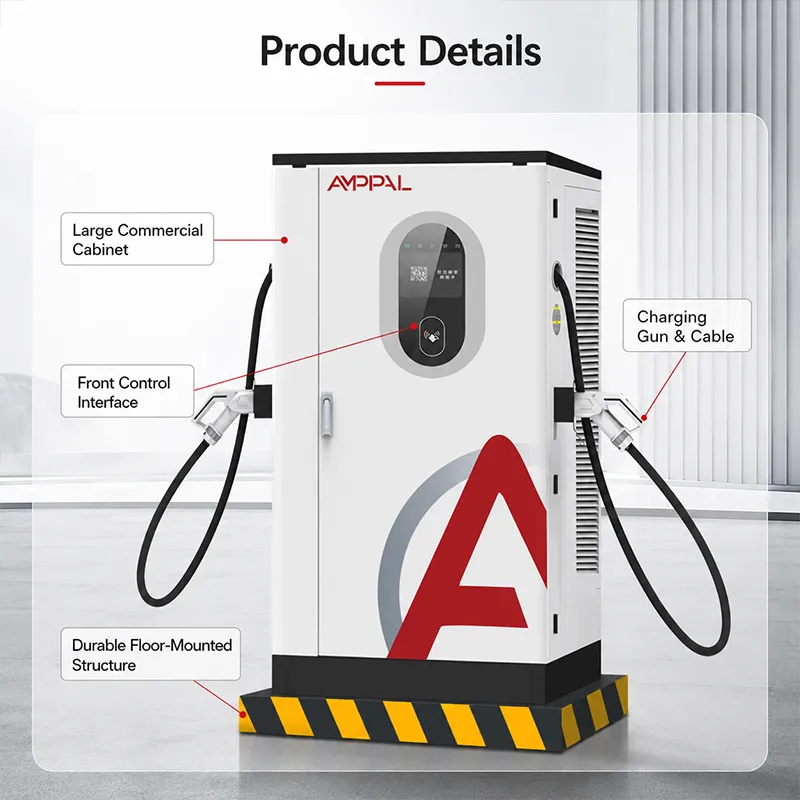

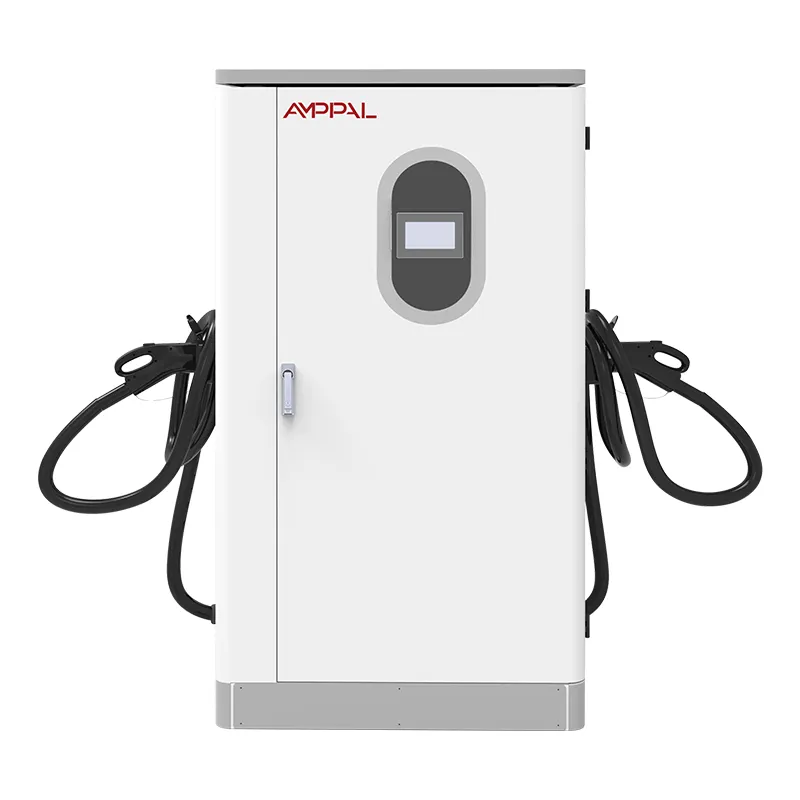

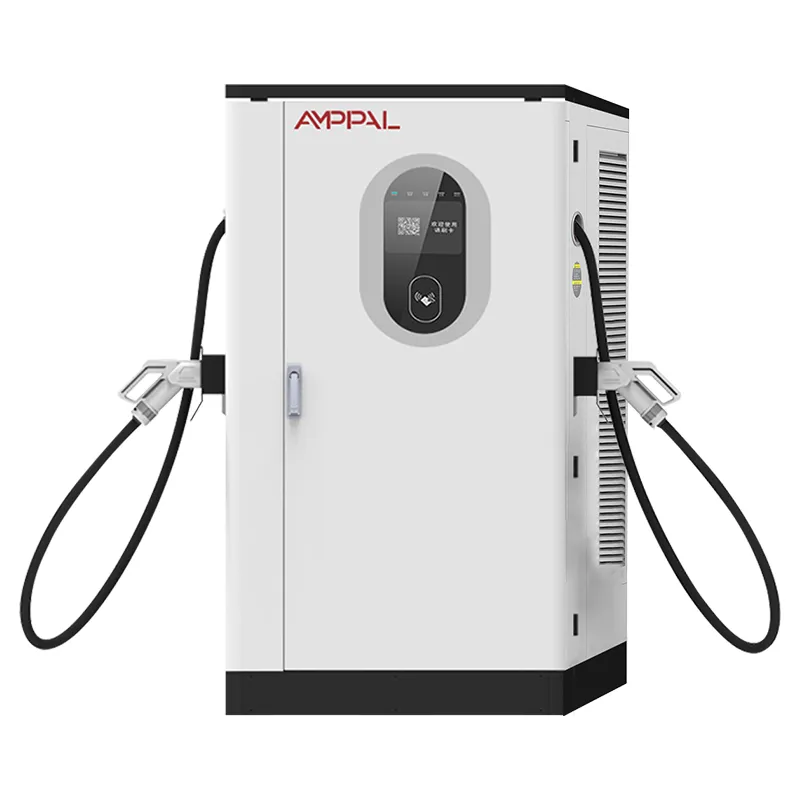

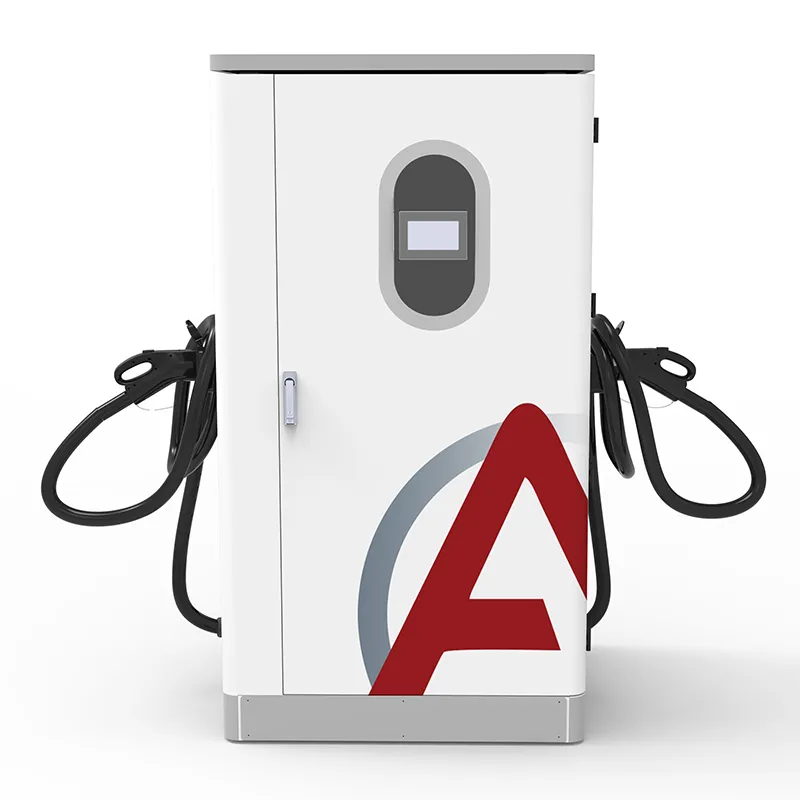

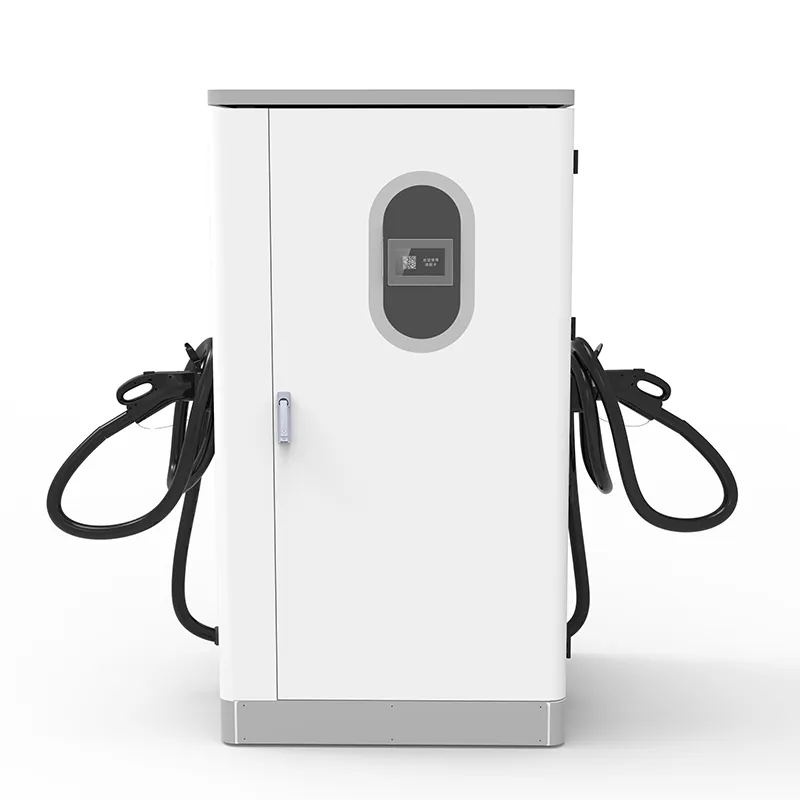

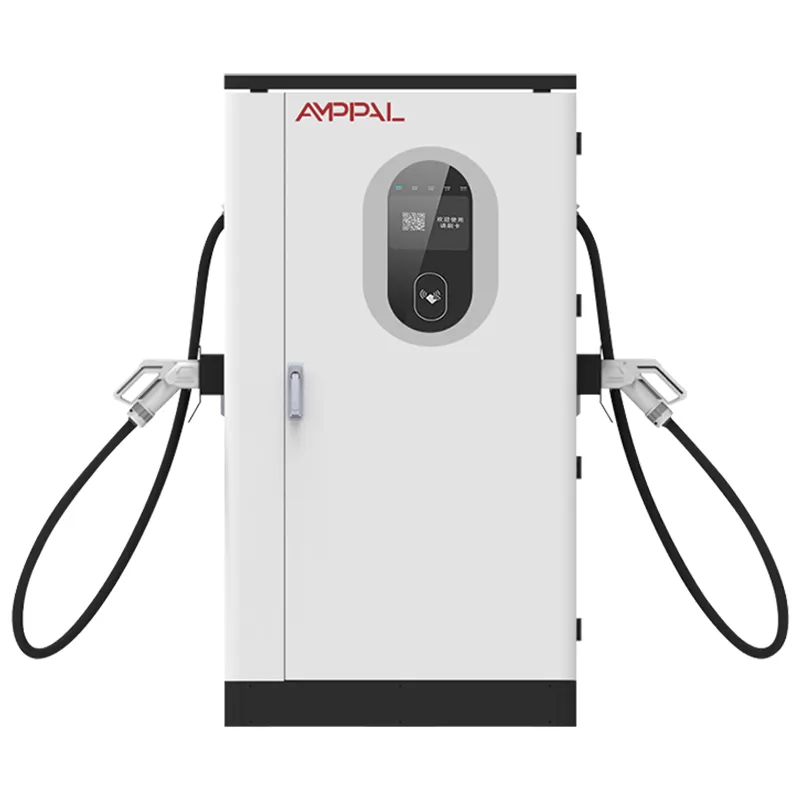

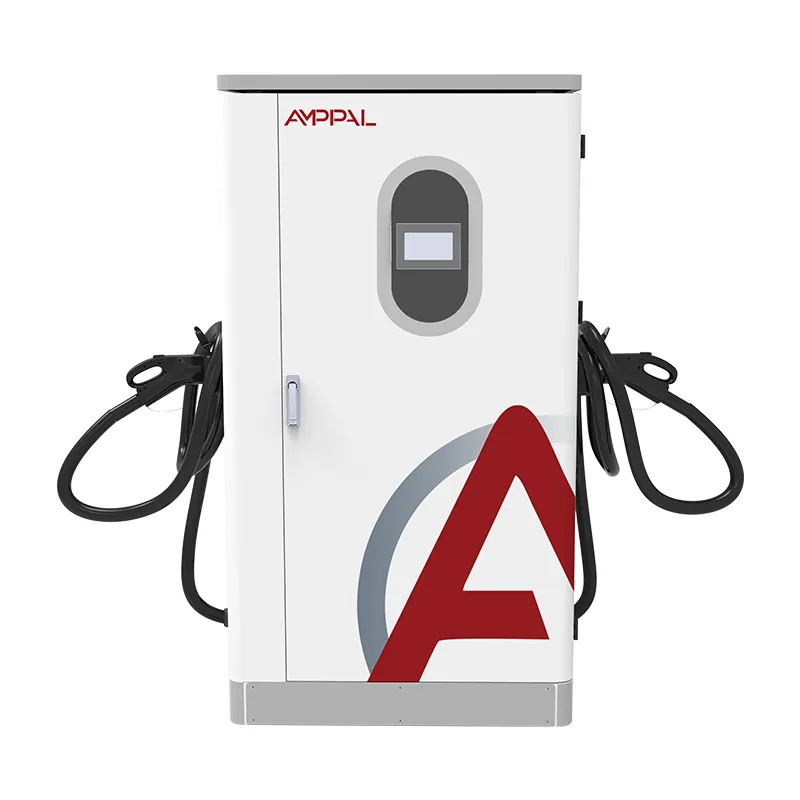

Is comh-aireachta urláir 1000 × 900 × 1850 mm é seo - imfhálú mór, ní bosca balla. Tarraingíonn sé AC380V ± 15% ag 45-65Hz agus seachadann sé DC200-1000V ag suas le 200A, tógtha le haghaidh iostaí, láithreáin mianadóireachta agus calafoirt ina bhfuil na feithiclí mór agus an salachar fíor.

Roghnaíonn Oibreoirí Cabhlaigh na Sé Chúiseanna na hAonad 320 Thar Níos Lú

Feistiú am muirir: buaileann paca 423kWh, atá coitianta i dtarlóirí réigiúnacha, 20% go 80% i 50-70 nóiméad, lena n-áirítear barrchaolú — gearr go leor chun sos scíthe tiománaí a fheistiú gan do chuntas bá a dhúbailt.

Tógtha le haghaidh cadhnraí 300-500kWh: clúdaíonn an fhuinneog DC200-1000V pacáistí Rang 8 400V an lae inniu agus na hardáin 800V ag teacht i 2026-2027.

Imfhálú IP54 rátáil -25 ° C go + 50 ° C: deannach mianadóireachta agus spraeála salann calafoirt fanacht lasmuigh, trí gheimhreadh thuaidh nó samhradh fásaigh.

Solúbthacht cábla agus cónascaire: cáblaí 5m nó 8m a ordú agus CCS1, CCS2, GB/T, CHAdeMO nó NACS a phiocadh ag am ceannaigh - suíonn calafoirt trucaile níos airde agus níos faide ón gcromáin ná na calafoirt, mar sin is fíor-sonraíocht é reach.

Éifeachtúlacht buaic 95%: ag clós ag déanamh 400-600kWh in aghaidh an lae, is é an bhearna in aghaidh aonad 90% ná 20-30kWh teasa dramhaíola nach bhfuil tú ag íoc faoi dhó.

OCPP 1.6/2.0 mar chaighdeán: cothaíonn sonraí seisiúin do bhogearraí bainistíochta cabhlaigh, mar sin feiceann an seoladh cé acu trucail atá réidh gan an clós a shiúl.

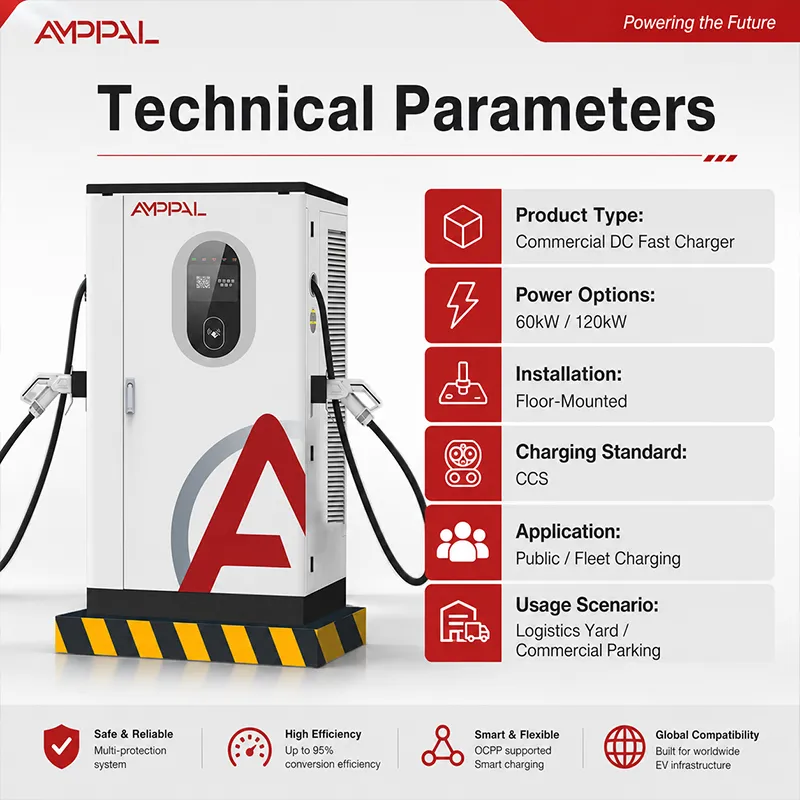

Sonraíochtaí Teicniúla

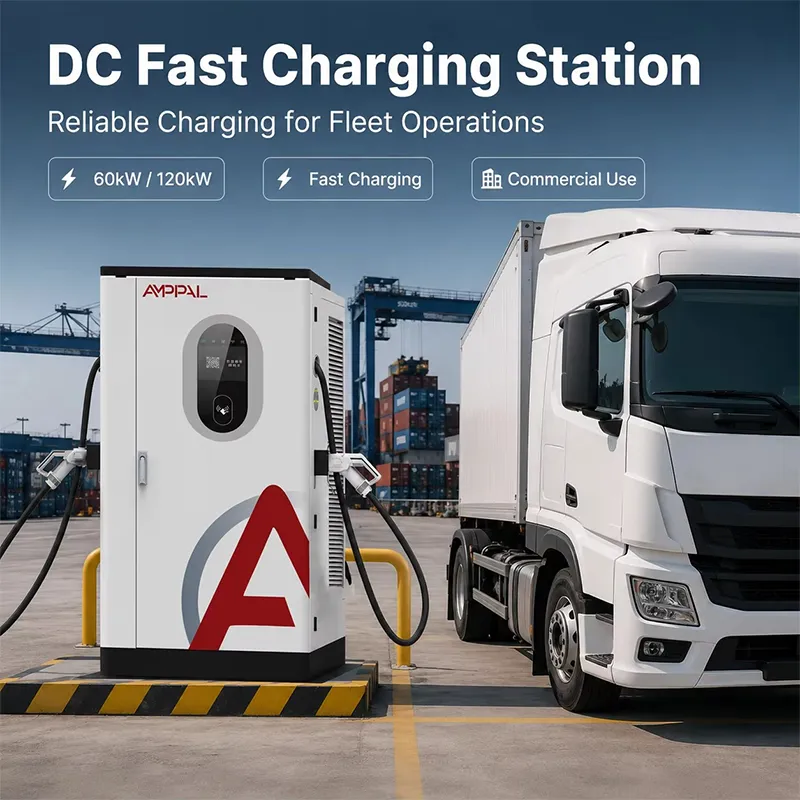

Áit a Thuilleann 320kW A Choimeád: Iostaí, Mianaigh, Calafoirt

Páirceanna lóistíochta agus moil dáileacháin: piocadh trucailí a fhilleann idir dhá thonnta seachadta 60-80% taobh istigh d’fhuinneog sos an tiománaí.

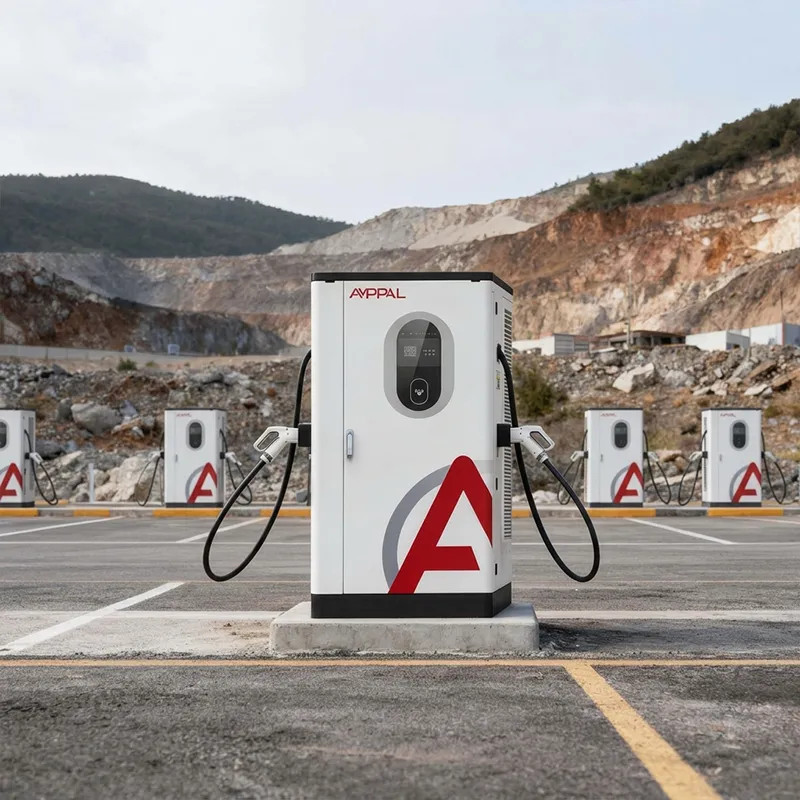

Oibríochtaí clais oscailte agus cairéil: coinníonn muirearú seal-athrú an timthriall tarlaithe ag rith gan an dara flít luchtaire.

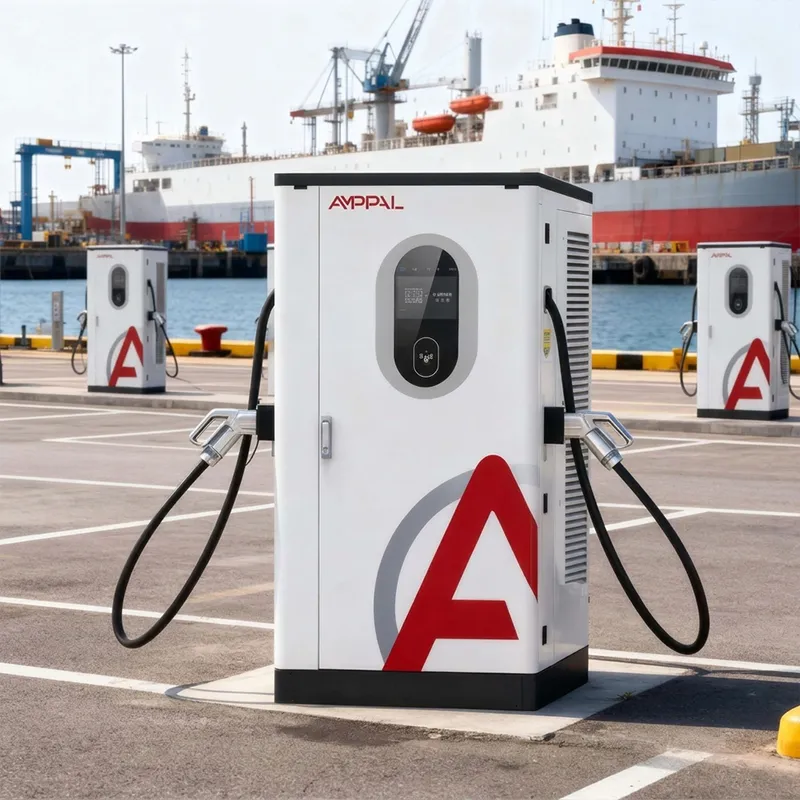

Críochfoirt calafoirt: cuireann tarracóirí coimeádáin ar sheifteanna dúbailte 16 uair an chloig suas 30-40% idir bogann gan an geata a fhágáil.

Trucailí dumpála cathracha agus bailiú dramhaíola ar bhealaí seasta: ligfidh amanna fillte intuartha do chomh-aireachta amháin 8-10 feithicil a chlúdach ar rothlú.

Campaí tógála agus mianadóireachta ar ghineadóir nó ar sholáthar lag eangach: ionsúnn an lamháltas ionchuir ±15% luascáin genset agus línte tuaithe.

Ó Phríomhlíonra AC go Ceallraí Trucaile: An Timthriall Muirir, Céim ar Chéim

Déantar AC trí phas ag teacht isteach a cheartú go bus DC, ansin é a thiontú go dtí an voltas DC rialaithe a iarrann an fheithicil. Déanann an comh-aireachta idirbheartaíocht le córas bainistíochta ceallraí an trucail thar an croitheadh ​​láimhe CCS nó GB/T — spriocvoltas, teorainn reatha, staid luchta — agus coigeartaíonn sé an t-aschur de réir mar a líonadh an paca.

Is mó tábhacht do chuair luchtaithe do thrucailí ná do ghluaisteáin. Glacann pacáiste 400kWh ardsruth ag staid íseal muirir, ansin teipeann sé go géar thar 80%. Fanann fuinneog leathan 200-1000V an chomh-aireachta úsáideach trí na glúine 400V agus 800V d'ardáin trucaile gan babhtáil crua-earraí.

Ag an iosta caitheann tú é mar oileán breosla: cuir an comh-aireachta ar bun ionas go sroicheann an gunna an calafort ó thaobh an tiománaí, cuir mullaird agus comharthaíocht leis, agus lig do OCPP sonraí an tseisiúin a iompar. Déanann tiománaithe scanadh agus breiseán; déanann an comh-aireachta an chuid eile, agus taispeánann scáileán tadhaill 7-orlach stádas áitiúil nuair a thiteann an nasc líonra.

Deimhniú agus na Trialacha Taobh thiar de na Lipéid

Deimhniú CE agus CB: sábháilteacht leictreach agus tástáil EMC i gcoinne an tsraith luchtaithe IEC 61851 agus caighdeáin díolúine IEC 61000.

Cigireacht líne TÜV: tarraingítear aonaid shamplacha ó bhaisceanna rialta agus reáchtáiltear iad trí phróifíl ualaigh iomlán, ní aonad taispeántais aonuaire.

Deimhniú OL do thionscadail chabhlaigh Mheiriceá Thuaidh, a éilíonn go leor deontas agus cláir fóntais ó SAM.

Deimhniú CCC do mhargadh na Síne, áit a bhfuil níos mó ná milliún aonad seachadta ag AMPPAL faoi 2024.

Spraeáil salainn 96 uair an chloig ar an imfhálú agus ar na dúntóirí — an tástáil chéanna a dhéanaimid ar threalamh muirí in aice leis — toisc go bhfuil clóis chalafoirt cósta ar fad seachas an taoide.

Déantar modúil chumhachta a bhfuil rátáil -30 ° C go + 55 ° C orthu a rothlú ag teocht ar an líne, agus mar sin tá corrlach taobh thiar de chlúdach an chomh-aireachta -25 ° C go + 50 ° C.

Ocht gCéim idir Coil Steel agus Comh-Aireachta Oibre

Céim 1: gearrtar cruach leatháin ar léasair CNC agus pollta ar phreasanna turret CNC; Déanann robots FANUC an fráma a tháthú.

Céim 2: Gabhann an imfhálú trí líne pretreatment agus sciath púdar, ansin pas curing.

Céim 3: cuirtear modúil ceartaitheora agus DC/DC le chéile ar an líne DC tiomnaithe, scartha ó tháirgeadh AC le haghaidh rialú ESD.

Céim 4: déantar tástáil ar gach modúl ina n-aonar - cruinneas aschuir, ripple, éifeachtúlacht ag 20%, 50% agus 100% ualach.

Céim 5: tógtar looms cábla de réir d'ordú (fad de réir do líníocht láithreáin) agus críochnaítear iad le huirlisí atá faoi rialú chasmhóiminte.

Céim 6: cuireann an tionól deiridh modúil, teagmhálaithe, an HMI 7-orlach agus an bord rialaithe OCPP isteach sa chomh-aireachta.

Céim 7: ritheann gach aonad sruthán lán-ualaigh 4 uair an chloig sula bhfágann sé an chuan; cuirtear an comhad sonraí i gcartlann faoin tsraithuimhir.

Céim 8: iniúchadh deiridh, fíorú séala IP54, agus pacáil - 15-20 lá oibre ó dheimhniú ordú go seolta.

An bhfuil an 320 Ceart do D'Oibríocht? Caint Dhíreach Méid

Meaitseáil an comh-aireachta leis an bpacáiste agus leis an patrún sealaithe, ní leis an mbróisiúr. Ní mór aonaid níos lú agus dhá bhá, ní 320kW, a bheith ag trucailí le pacaí 200-260kWh ar lúba cathrach gearr. Má tá pacaí 350kWh agus os a chionn agus má ritheann sealanna cúl le cúl, is é seo an méid ba mhaith linn a shonrú.

Ansin seiceáil cumhacht do shuíomh. Iarrann an comh-aireachta ar AC380V ± 15% trí chéim. Má tá méid do chlaochladán iosta 150kW de ualach, ciallaíonn cur leis an aonad seo uasghrádú roimh aon rud eile. Siúlfaimid do leathán ualaigh leat sula luafaidh tú - sábhálann sé drochshuiteáil ar an dá thaobh.

Bí macánta faoi na rudaí nach bhfuil sa táirge seo: más gá duit slánúcháin fo-30 nóiméad le haghaidh pacáistí 500kWh, tá tú ag siopadóireacht le haghaidh córas meigeavata-fhuaraithe leachtach, ní an comh-aireachta seo. Is é an AF-DC-320 an uirlis cheart le haghaidh muirearú laethúil ar scála iosta, agus an uirlis mícheart don chás imeall sin.

Cén Fáth a nOrdaíonn Ceannaitheoirí Flít an 320 Ó AMPPAL

Seachadadh: 15-20 lá oibre, agus an dáta scríofa isteach san ordú ceannaigh.

MOQ: aonad amháin. Ordaíonn cabhlaigh fréamhshamhail comh-aireachta amháin, bailíochtú ar feadh míosa, ansin scála.

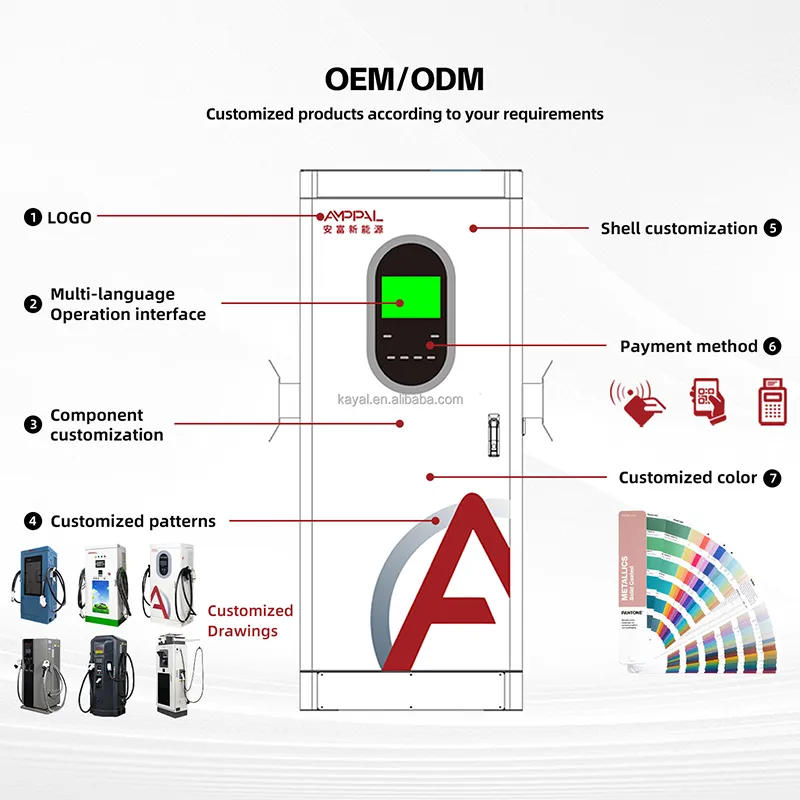

OEM/ODM: dath livery, lógó, fad cábla agus meascán cónascaire saincheaptha ag am ordaithe; Ciallaíonn 40+ tír de stair easpórtála go bhfuil do chaighdeáin áitiúla breiseán ar an mbileog tógála cheana féin.

Seoltar deimhnithe leis an aonad: doiciméid CE, TÜV, UL, CB agus CCC san fhillteán onnmhairithe, ní tar éis trí ríomhphost leantacha.

Teist teiste: os cionn 1,000,000 aonad seachadta ag 2024 agus 200+ stáisiún a oibrímid muid féin - na daoine a fhreagraíonn do luchtairí ríomhphoist páirteanna spártha a rith freisin.

Pacáistiú, Pailéadú, agus na Doiciméid Easpórtála

Seoltar an comh-aireachta ina seasamh i gcliathbhosca sraithadhmaid le bloic cúr cúinne agus clúdach uiscedhíonach, ceangailte le pailléad le cainéil forklift thíos. Deimhnímid an plean luchtaithe coimeádáin le do sheoltóir sula bhfágann an trucail.

Seolaimid FOB Ningbo nó CIF chuig do chalafort. Tá an sonrasc tráchtála, an liosta pacála agus na dearbhuithe CE/TÜV sa phacáiste easpórtála, mar sin ní bhíonn imréiteach custaim agus do sceideal coimisiúnaithe ag troid lena chéile.

Maidir le cosa fada farraige - an Meánoirthear, an Afraic, Meiriceá Laidineach - cuirimid málaí desiccant agus cárta táscaire taise. Ba chóir go sroichfeadh comh-aireachta a shuíonn i gcoimeádán ar feadh tríocha lá níos tirime ná go leor a d'eitil.

Tacaíocht Tar éis an Comh-Aireachta A Bolted Down

Dhá bhliain ar an comh-aireachta. Tá teagmhálaithe rothaíochta suíomhanna tromshaothair i bhfad níos deacra ná láithreáin ghluaisteáin phaisinéirí — is é sin an chuid le faire, agus tá sé clúdaithe.

Páirteanna breise stocáilte: teagmhálaithe, lucht leanúna, an HMI agus an bord rialaithe long laistigh de 3-5 lá oibre.

Diagnóisic cianda thar OCPP: léann ár n-innealtóirí logaí seisiúin agus cóid locht sula n-osclaíonn tú an doras.

Moladh maidir le modúl spártha le linn an tseachadta: coinníonn modúl ceartaitheora amháin i do stór an meán-am le deisiú a dhéanamh faoi sheal.

Seicliosta ráithiúil aon leathanach: glanadh scagaire, athsheiceáil chasmhóiminte, iniúchadh caitheamh teagmhálaithe - inphriontáilte, sa lámhleabhar.

Botúin Suiteála agus Oibriúcháin a Feicimid arís agus arís eile

Mícheart: gléasadh an chomh-aireachta áit a tharraingíonn an cábla gunna trasna líne flap láibe an trucail. Ar dheis: cuir é sa chaoi is go stuaíonn an cábla thar an tuairteora agus sroicheann sé an calafort le 30cm spártha — tomhais leis an trucail a úsáideann é, ní leis an líníocht díolacháin.

Mícheart: friothálaí ionchuir róbheag a rith agus milleán a chur ar an luchtaire nuair a thiteann an voltas faoi bhun 323V. Ar dheis: méid an friothálacha le haghaidh ualach iomlán móide 20% agus deimhnigh an claochladán suímh roimh a shuiteáil.

Mícheart: ligean deannaigh tógáil ar na greillí iontógáil i gclós mianadóireachta. Ar dheis: séideadh amach na scagairí go seachtainiúil; Coinníonn IP54 deannach amach ach amháin nuair a bhíonn an scagaire glan.

Mícheart: ag fágáil aghaidh HMI sa ghrian tráthnóna díreach ar shuíomhanna te go dtí go róthéann an scáileán. Ar dheis: scáthaigh aghaidh na comh-aireachta nó plean le haghaidh saol taispeána níos giorra sa ghrian láidir.

Mícheart: caighdeáin gunna a mheascadh ar fud an chabhlaigh agus neamhaird a dhéanamh ar chaitheamh cónascaire. Ar dheis: meaitseáil gunnaí spártha le do mheascán feithiclí agus scrúdaigh dromchlaí an chónaisc le haghaidh marcanna dóite go míosúil.

An Rud a d'Innis Trí Oibreoirí dúinn Tar éis Sé Mhí

Conraitheoir mianadóireachta sa tSile: “Rithimid 14 trucail ar dhá cheann de na caibinéid seo. An chéad seachtain d'éirigh lenár leictreoir láithreáin an beathú mícheart a shreangú agus dúnadh an t-aonad go glan in ionad é féin a chócaireacht — rud a dhíol níos mó ná an uimhir éifeachtúlachta dom.

Oibreoir calafoirt i Ningbo, an tSín: "Déanann ár tarracóirí coimeádán aistrithe 16 uair an chloig. Tugann an comh-aireachta 320kW breisiú 30 nóiméad idir na gluaiseachtaí. Chuir na sonraí OCPP stop lenár seoltóir ó buille faoi thuairim nuair a bhí trucail réidh. Éiríonn an cábla gunna trom sa gheimhreadh - is é sin an t-aon ghreim atá againn."

Tarlóir réigiúnach sa Ghearmáin: "Chuireamar é seo i gcomparáid le branda Eorpach a bhí beagnach dhá oiread an phraghais. Sé mhí ina dhiaidh sin, ba é an t-aon locht a bhí ar lucht leanúna a thosaigh ag buíochán i seachtain 20; tháinig an t-athsholáthar i gceann ceithre lá faoi bharántas. Glacann an lámhleabhar leis go bhfuil leictreoir agat; bhí orainn an taobh OCPP a mhúineadh dár bhfear féin."

Ceisteanna Muirir Flít, Freagraithe Díreach

C: An féidir leis an AF-DC-320 trucail 800V a mhuirearú?

A: Tá - clúdaíonn aschur DC200-1000V ardáin 400V agus 800V araon; socraíonn an croitheadh ​​láimhe BMS an voltas oibriúcháin.

C: Cé chomh fada a thógann pacáiste 423kWh?

A: Ritheann 20% go 80% thart ar 50-70 nóiméad ag brath ar chuar glactha an phacáiste; cuireann breisiú 30 nóiméad idir shifts le raon brí.

C: Cé na nascóirí is féidir liom a ordú?

A: CCS1, CCS2, GB/T, CHAdeMO nó NACS, le cáblaí 5m nó 8m - sonraigh do mheascán cabhlaigh ag am ordaithe.

C: An mairfidh sé clós mianadóireachta?

A: Imfhálú IP54, oibríocht -25 ° C go + 50 ° C agus blaosc tástáil spraeála salainn 96 uair an chloig; coinnigh na scagairí glan agus fanann sé lasmuigh den ghruaim.

C: Cén chumhacht ionchuir a theastaíonn ón suíomh?

A: AC380V ± 15% trí chéim ag 45-65Hz; déanaimid athbhreithniú ar do bhileog ualaigh sula luafaimid.

C: An labhraíonn sé le bogearraí cabhlaigh?

A: Tá OCPP 1.6 agus 2.0 caighdeánach; onnmhairí sonraí seisiúin chuig d'ardán bainistíochta cabhlaigh.

C: Cad é an t-am luaidhe?

A: 15-20 lá oibre ó PO deimhnithe, agus is aonad amháin é an MOQ.

C: Cad a chlúdaíonn an bharántas?

A: Dhá bhliain ar an comh-aireachta lena n-áirítear tadhaill; fágtar earraí inchaite amhail cáblaí agus scagairí as an áireamh ach stocáiltear iad mar spártha.
