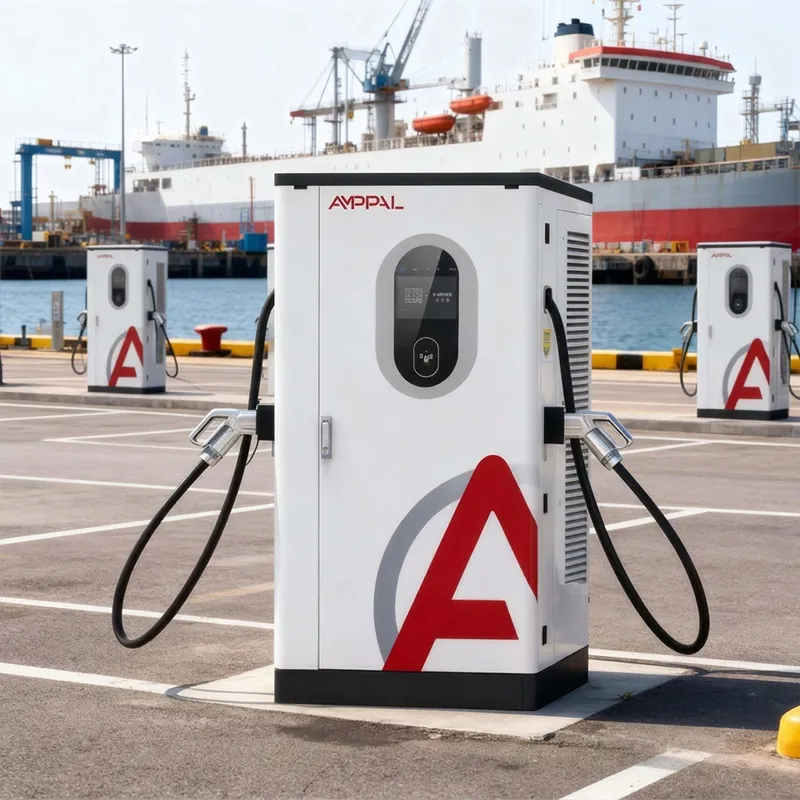

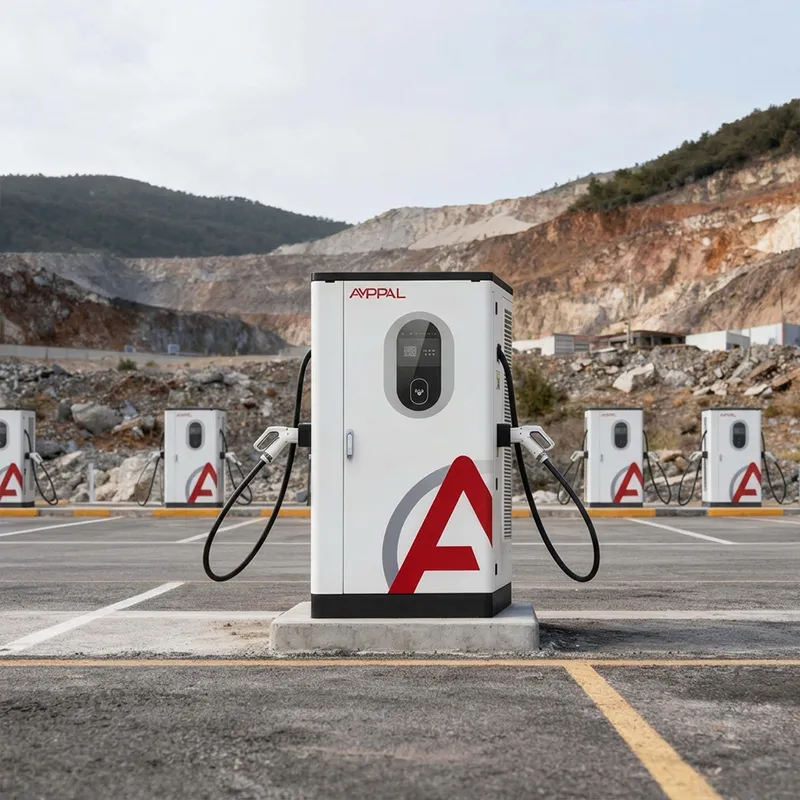

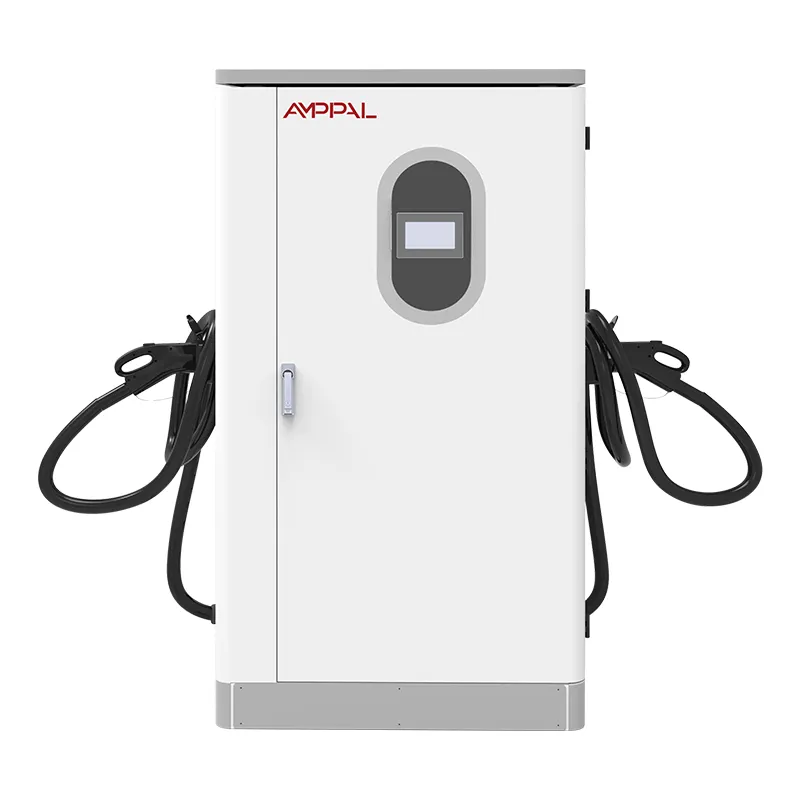

Charger Fast EV Ultra-Ard-chumhachta DC 480kW le haghaidh Muirearú Cabhlaigh Ardvoltais

An Rud a Dhéanann Comh-Aireachta 480kW as Clú Stáisiúin

Ní shiúlann aon duine thar chaibinéad 480kW agus fiafraíonn sé cad a dhéanann sé. Is í an cheist ná cén fáth nach bhfuil ceann ag an stáisiún béal dorais. Tá 200+ stáisiún luchtaithe tógtha agus á n-oibriú ag AMPPAL, agus is iad na haonaid 480kW na cinn atá mar dhlúthchuid de na suíomhanna suaitheanta - an ráiteas infheicthe nach sraith boscaí é stáisiún ach sainchomhartha bonneagair.

Is é an comh-aireachta seo barr an líne chomhtháite AF-DC: aonad seasamh urláir 1000 × 900 × 1850 mm a thógann AC380V ± 15% ag 45-65Hz agus a sheachadann DC200-1000V ag suas le 200A le buaic-éifeachtúlacht 95%. Is é an meaisín a ndírímid air nuair a fhiafraíonn cliant cad atá á reáchtáil ag ár stáisiúin shuaitheanta féin.

Sé Chúis a Iompraíonn an Comh-Aireachta seo an Lipéad Suaitheanta

Cuireann 480kW de chumhacht ainmchláir uimhir ar an stáisiún: tarraingíonn feithiclí 800V sruth ag rátaí nach féidir le caibinéid an chuid is mó de na hiomaitheoirí a choinneáil, agus déantar an leathán sonraí mar shócmhainn mhargaíochta sula dtagann an chéad charr.

Réidh le haghaidh an tonn 800V: clúdaíonn an fhuinneog DC200-1000V cheana féin an ghlúin 2025-2026 de ghluaisteáin phaisinéirí 800V, agus mar sin níl aon uasghrádú crua-earraí lár-saoil ag teastáil ón gcomh-aireachta.

Buaic-éifeachtúlacht 95% ag príomhdhleacht: sábhálann stáisiún a dhéanann 1,500kWh in aghaidh an lae fíor-airgead in aghaidh 90% aonad — ní ghintear thart ar 75kWh de dhramhaíl teasa.

IP54 le -25°C go +50°C oibríocht: suíonn suíomhanna suaitheanta lasmuigh i gcearnóga cathrach agus plazas mhórbhealaigh, in aimsir a mharaíonn go ciúin imfháluithe níos lú.

Tacar cónascaire iomlán - CCS1, CCS2, GB/T, CHAdeMO agus NACS - mar sin freastalaíonn comh-aireachta príomhthionscadal amháin ar chabhlaigh idirnáisiúnta measctha agus ar thrácht EV ar cíos gan an dara ceannachán.

OCPP 1.6/2.0 le cianbhainistiú: úsáideann ár bhfoireann oibríochtaí stáisiúin féin an painéal céanna a gheobhaidh tú, agus clúdaíonn an HMI 7-orlach an t-aischur áitiúil nuair a thiteann an nasc.

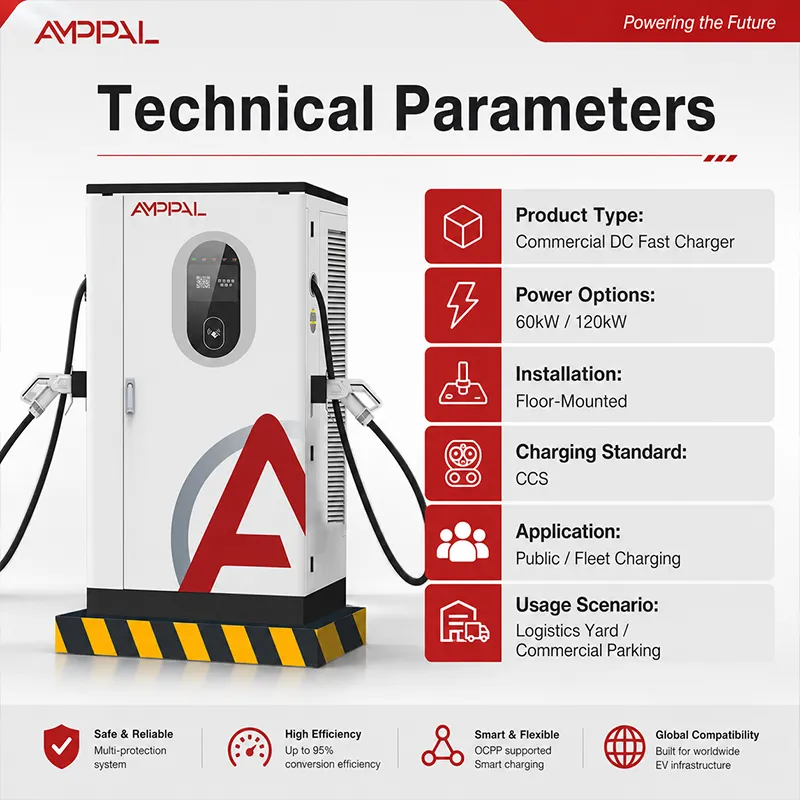

Sonraíochtaí Teicniúla

I gcás ina n-íocann Muirearóir Sainchomhartha ar a shon féin

Plazas mórbhealaigh suaitheanta: is é comh-aireachta 480kW sa tsraith tosaigh an difríocht idir “stad luchtaithe” agus “stad luchtaithe” ar an gconair sin.

Réamhchúirteanna aerfoirt agus óstáin: déanann aíonna den scoth agus cabhlaigh cíosa breithiúnas ar an maoin de réir an eispéiris muirir, agus ciallaíonn seisiúin ghearra láimhdeachas ard bhá.

Moil formhuirearaithe i lár na cathrach: tá talamh costasach, mar sin is é an chumhacht in aghaidh an mhéadair chearnaigh an mhéadrach - díríonn comh-aireachta amháin 480 aschur nuair a bhíonn spás gann.

Suíomhanna comhpháirtíochta Seomra Taispeána agus OEM: teastaíonn charger ó imeachtaí branda, cabhlaigh tástála-tiomáinte agus laethanta meán nach bhfágann cuma mall ar an gcarr.

Pleanáil dorchla d’oibreoirí líonra: tá caibinéid shuaitheanta ancaire bealach nua agus tomhaiseann siad fíor-éileamh 800V sula ndlúthaítear an líonra.

Mar a Fhreastlaíonn Comh-Aireachta Amháin ar Bhuaicéileamh an Stáisiúin

Tá an ailtireacht chéanna ag an gcroílár lenár gcaibinéid chomhtháite eile, arna bhrú tuilleadh: AC trí phas isteach, ceartaithe go bus DC, ansin DC rialaithe amach ag an voltas iarratais BMS na feithicle. Déanann an bord rialaithe seisiúin a eadránú ionas go mbainistítear buaicéileamh seachas troid.

Is é an scéal ag leibhéal an stáisiúin ná an áit a thuilleann an 480 an príomhfhocal. Toisc go labhraíonn sé OCPP 1.6/2.0, cuireann seisiúin, am díomhaoin agus comhroinnt cumhachta an painéal stáisiúin i bhfíor-am; feiceann oibreoirí iompar scuaine agus déanann siad praghsáil nó leithdháileadh bá a choigeartú an tráthnóna céanna.

Is fíric céim cumhachta é an ullmhacht 800V, ní mana. Is é an bus DC céanna a sháraíonn carr 400V arna iarraidh sin ná aschur 800V-aicme don chéad fheithicil eile sa chuan.

Geataí Cáilíochta Taobh thiar den Éileamh Suaitheanta

CE, CB, UL, TÜV agus CCC: clúdaíonn an teastas iomlán, agus cigireacht TÜV ár líne táirgeachta, ní sampla órga.

Ritheann gach comh-aireachta sruthán lán-ualach 4 uair an chloig le logáil locht sula bhfágann sé an chuan; cuirtear an comhad sonraí i gcartlann faoin tsraithuimhir.

Déantar céimeanna ionchuir a scuabadh trasna an bhanda 45-65Hz ar an mbinse minicíochta inathraithe, toisc go gcónaíonn stáisiúin shuaitheanta ar ghreillí neamhfhoirfe freisin.

Spraeáil salainn 96 uair an chloig ar an imfhálú agus na dúntóirí, chomh maith le tástáil scaird uisce ar na rónta dorais le linn iniúchta deiridh chun éileamh IP54 a fhíorú.

Déantar modúil a bhfuil rátáil -30°C go +55°C orthu a rothlú ag an teocht roimh thionól, rud a thugann corrlach fíor rátála -25°C go +50°C na comh-aireachta.

Nascann gach sraithuimhir lena taifid tástála — nuair a ghlaonn stáisiún suaitheanta, tarraingímid an comhad, ní ár gcuimhne.

480 a thógáil: Ocht gCéim sa Ghléasra Leqing

Céim 1: déantar frámaí cruach a ghearradh le léasair agus táthaithe ag robot ar na cealla FANUC agus TRUMPF i Leqing, áit a bhfuil an smacht uirlisithe céanna ag ár línte AC agus DC.

Céim 2: Gabhann imfháluithe trí réamhchóireáil agus sciath púdar, agus déantar an dath a mheaitseáil le do lianna stáisiúin má ordaíonn tú OEM.

Céim 3: cuirtear modúil chumhachta le chéile ar an líne DC tiomnaithe, scoite ó tháirgeadh AC le haghaidh ESD agus rialú glaineachta.

Céim 4: déantar tástáil ualaigh agus timthriall teochta ar gach modúl - cruinneas aschuir, ripple, éifeachtúlacht ag 20%, 50% agus 100%.

Céim 5: suiteálann cóimeáil comh-aireachta na modúil, na teagmhálaithe, na barraí bus, an bord rialaithe agus an HMI 7-orlach.

Céim 6: tógtar an leas a bhaint as sreangú go dtí an líníocht láithreáin le foirceannadh chasmhóiminte-rialaithe, ansin tá na rónta dorais os comhair an scaird uisce.

Suaitheanta nó Overkill? Comhairle Macánta maidir le Cathain le Léim É

Ceannaigh an 480 nuair is é an stáisiún an táirge - mol brandáilte, ancaire dorchla, suíomh a chuirfidh tú ar chlár fógraí. Más “breisiú áisiúil” seachas “ceann scríbe” aitheantas do shuíomh, seachadann comh-aireachta 360kW nó 320kW an chuid is mó den áirgiúlacht ar níos lú airgid.

Is é cumhacht an tsuímh an coimeádaí geata fíor. Iarrann ainmchlár 480kW beathú tromchúiseach trí phas; má chuireann an fóntais caipín ar do phlota ag 250kW, is tíogair páipéir é comh-aireachta 480.

Bí macánta faoin meascán feithiclí. Más é do thrácht ná 90% de charranna 400V a sháraíonn timpeall 100kW, is mó a shuíonn spás cloiginn na 480í díomhaoin; tá tú ag íoc as éileamh sa todhchaí.

Cén Fáth a Roghnaíonn Oibreoirí Stáisiúin AMPPAL do Shuíomhanna Sainchomhartha

Reáchtálaimid 200+ stáisiún muid féin - is é an 480 an comh-aireachta a ngeallaimid ár n-aga fónaimh féin air, ní samhail bróisiúir.

Am luaidhe 15-20 lá oibre leis an dáta san PO, agus MOQ d'aonad amháin mar sin scála rolladh amach príomhthionscadal ó chomh-aireachta bailíochtaithe amháin.

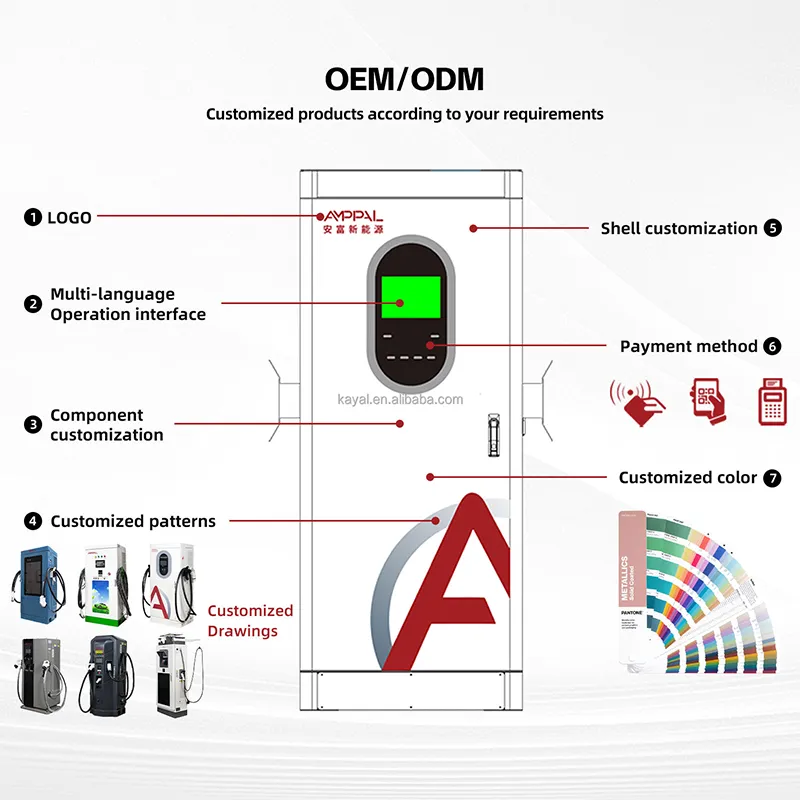

OEM/ODM gan frithchuimilt: livery stáisiúin, fad cábla, meascán cónascaire agus fiú brandáil deais saincheaptha ag am ordaithe.

Seoltar deimhnithe agus comhaid tástála leis an aonad; nascann an tsraithuimhir le sonraí dóite isteach agus minicíochta scuabtha do d’iniúchóirí.

Doimhneacht tagartha: Ordú 500-aonad fuaraithe leacht NEOM, Sime Darby sa Mhalaeisia, RHG Enerturk sa Tuirc - comhpháirtithe a chuir ár gcuid crua-earraí ar na suíomhanna is infheicthe acu.

Comh-Aireachta 480kW a Sheoladh: Crate, Coimeádán, Doiciméid

Seoltar comh-aireachta 1000 × 900 × 1850 mm ina seasamh i gcliathbhosca sraithadhmaid le coirnéil cúr agus sciath uiscedhíonach; coinníonn bealaí pailléid bogann forklift glan. Le haghaidh cosa fada farraige cuirimid triomadán agus cárta táscaire taise.

Seolaimid FOB Ningbo nó CIF chuig do chalafort. Tá an sonrasc tráchtála, an liosta pacála agus na dearbhuithe CE/TÜV/UL/CB/CCC san fhillteán easpórtála, mar sin ní bhíonn imréiteach custaim ná do sceideal oscailte ag troid lena chéile.

Is minic a chomhcheanglaíonn rolluithe suaitheanta caibinéid, modúil spártha agus gabhálais branda-mheaitseála i gcoimeádán amháin; Déanaimid an léarscáil pailléid a phleanáil le do sheoltóir agus deimhnímid an plean luchtaithe sula bhfágann an trucail an mhonarcha.

Stáisiún Sainchomhartha a Choinneáil Ar Líne: Téarmaí Seirbhíse

Dhá bhliain caighdeánach. Ar shuímh shuaitheanta de ghnáth comhaontaímid conradh seirbhíse sínte ina ionad sin — is fiú níos mó ama aga fónaimh ar stáisiún suntasach ná an líne bharánta.

Modúil spártha, teagmhálaithe, HMI agus boird rialaithe arna stocáil, le seolta 3-5 lá oibre — nó rogha aerlasta 24 uair an chloig le haghaidh suíomhanna conartha.

Cianfhaireachán ag ár bhfoireann comharchumainn stáisiúin féin: feicimid an painéal OCPP céanna a fheiceann d'oibreoir agus a chomharthaíonn aimhrialtachtaí sula ndéanann do chustaiméirí amhlaidh.

Lá coimisiúnaithe lenár n-innealtóir, iargúlta nó ar an láthair, curtha san áireamh ar na chéad orduithe — láithreáin shuaitheanta a reáchtáiltear ag an seoladh, ní tar éis an tseolta.

Tuarascáil sláinte ráithiúil: sonraí seisiúin, imeachtaí á ndeimhniú, caitheamh cónascaire - arna athbhreithniú le d’fhoireann le linn físghlao.

Botúin maidir le Pleanáil Suímh a Dhíollaíonn Buiséad 480kW

Mícheart: an comh-aireachta suaitheanta a shuíomh sa chúinne thall “as an mbealach” áit nach bhfeiceann tiománaí ar bith é. Ar dheis: cuir ar an tsraith tosaigh é - is é an comh-aireachta comharthaíocht an stáisiúin, agus táthar ag féachaint ar chuid dá obair.

Mícheart: 480kW de chomh-aireachta a cheannach ar chaipín fóntais 250kW agus an milleán a chur ar an charger nuair a bhíonn seisiúin ar siúl go mall. Ar dheis: dearbhaigh an beathú ar dtús; táimid ag méid ionchais ón gclaochladán, ní ón ainmchlár.

Mícheart: neamhaird a dhéanamh ar dhearadh na scuaine agus ligean d’fheithicil mhall 400V amháin a bheith sa chuan príomhthionscadal ar feadh uair an chloig. Ar dheis: socraigh polasaithe seisiúin agus táillí díomhaoin san OCPP ionas go n-iompaíonn an bá.

Mícheart: an comh-aireachta a fheistiú áit nach féidir leis an gcábla gunna an calafort dara sraithe a bhaint amach. Ar dheis: tomhais an t-achar atá agat leis an bhfeithicil is faide i do thrácht; sonraítear fad cábla ag ordú ar chúis.

Mícheart: an HMI 7-orlach a chóireáil mar chlár fógraí agus é a fhágáil faoi ghrian díreach an lá ar fad. Ar dheis: scáth an duine - is uirlis oibreora é an scáileán, agus maireann sé níos faide as an ghrian.

An Rud atá le rá ag Úinéirí Stáisiúin Maidir le Suaitheanta a Rith

Oibreoir conaire mhórbhealaigh san Araib Shádach: "D'oscail muid le caibinéad 480 amháin agus d'fhéachamar ar an bhfoirm scuaine ag ár ngeata in ionad an iomaitheoirí. Sé mhí de thrácht 800V, teipeanna luchtaithe nialasach. Léirigh an phéint fáinní deannaigh i ngrian an fhásaigh laistigh de sheachtainí - cosmaideacha, ach is cuma linn faoi láithrithe ag príomhthionscadal."

Oibreoir páirceála aerfoirt sa Mhalaeisia: "Tá EVanna cíosa agus gluaisteáin tiomána i bpléasctha. Glanann an 480 cuan laistigh de níos lú ná 20 nóiméad le haghaidh samhlacha préimhe, agus mar sin léim ár láimhdeachas. Bhí orainn an taobh OCPP a mhúineadh dár bhfoireann cothabhála; níor lochtaigh an comh-aireachta féin uair amháin i gceithre mhí."

Comhpháirtí seomra taispeána OEM sa Ghearmáin: "Lá na meán le gluaisteáin tástála 800V - níor tháinig an 480 ar an scéal, agus is é sin go díreach cad atá uait ó charger. Bhí an seachadadh ag teacht leis an 15-20 lá oibre a gealladh. Tá an lámhleabhar coimisiúnaithe dlúth; buiséad leath lae le do leictreoir."

Ceisteanna Stáisiúin Sármhuirearaithe, Freagraithe

C: An bhfuil gá le 480kW anois, nó an bhfuil sé do ghluaisteáin amach anseo?

A: An dá. tá feithiclí 800V ar díol cheana féin; tá an fhuinneog DC200-1000V ag freastal orthu inniu agus clúdaíonn sé an chéad ghlúin eile den ardán gan athruithe crua-earraí.

C: Cén t-aschur a sheachadann sé?

A: DC200-1000V ag suas le 200A, éifeachtacht buaic 95%, ó AC380V ± 15%, ionchur 45-65Hz.

C: An féidir leis caighdeáin cónascaire measctha a láimhseáil?

A: Tá - tá CCS1, CCS2, GB/T, CHAdeMO agus NACS cumraithe ag am ordaithe.

C: Conas is féidir liom an stáisiún a bhainistiú?

A: OCPP 1.6/2.0 le painéal iargúlta, móide an HMI 7-orlach le haghaidh aisíocaíocht áitiúil; úsáideann ár bhfoireann comharchumainn stáisiúin féin an chairn chéanna.

C: Cén deimhniú a iompraíonn sé?

A: CE, TÜV, UL, CB agus CCC, le comhaid tástála nasctha leis an tsraithuimhir.

C: Cé chomh fada a thógann an seachadadh?

A: 15-20 lá oibre ó PO deimhnithe; is comh-aireachta amháin é an MOQ.

C: Cad a tharlaíonn má tá greille an tsuímh lag?

A: Glacann an chéim ionchuir ±15% voltas agus 45-65Hz; ina dhiaidh sin, inseoimid duit go bhfuil claochladán nó maolán ceallraí ag teastáil ón suíomh sula ndéanann tú ordú.

C: Cad atá clúdaithe tar éis a shuiteáil?

A: Caighdeán dhá bhliain; is gnách go n-aistríonn suíomhanna suaitheanta chuig conradh seirbhíse sínte le seoladh breise níos tapúla.
