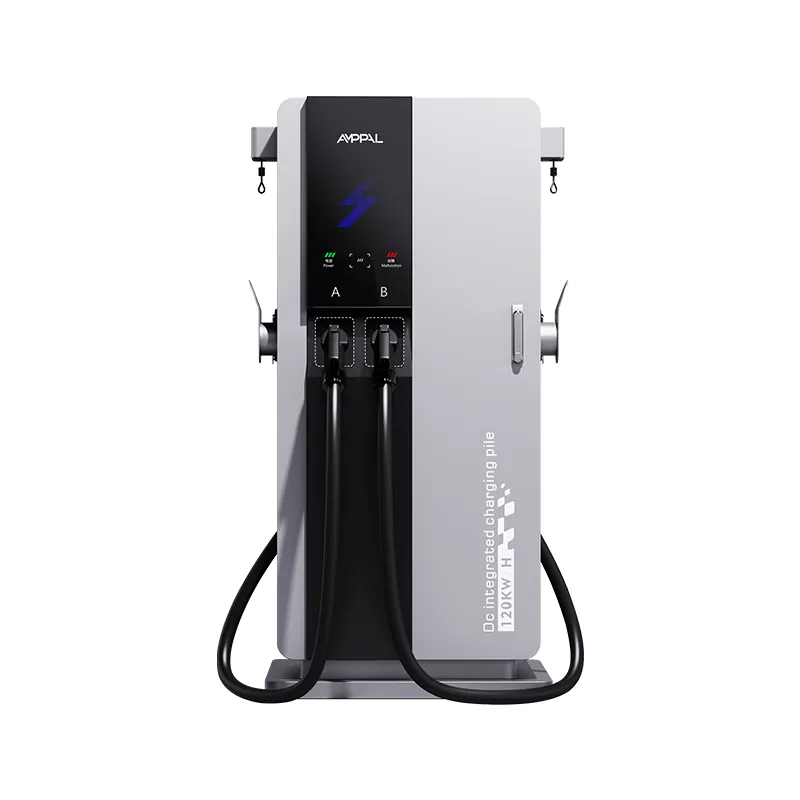

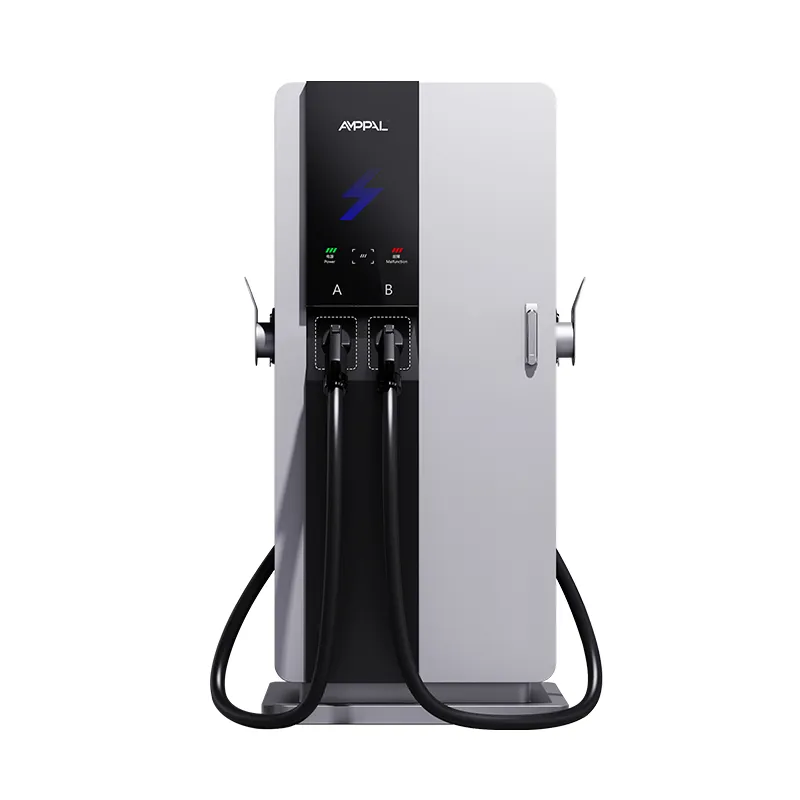

Charger DC EV Comhtháite Chliste 60kW le haghaidh Muirearú Cabhlaigh

750 × 550 mm: an Scéal Lorg Taobh Taobh thiar den Charger Comhtháite 60kW

Tá an chuid is mó de chargers tapa deartha le haghaidh talamh oscailte; dearadh an ceann seo don spás a bhí fágtha ar imeall carrchlóis. Is aonad comhtháite 60kW DC é an AF-DC-60-Y-B-O-3/4/5-H atá 1700 mm ar airde ar bhonn 750 × 550 mm — thart ar an tríú cuid d'achar urláir gnáth-chomh-aireachta. Cinneann an difríocht sin an féidir le suíomh muirearú tapa a óstáil ar chor ar bith, toisc gurb é talamh an mhír líne nach gcuireann aon duine sa bhuiséad.

Tá sé suite ar eochaircheap coincréit threisithe beag, rud a fhágann gur post aon lae é an obair shibhialta seachas tionscadal seachtaine. Láimhseálann an scáileán tadhaill 7-orlach an HMI, agus tacaíonn an t-imfhálú le CCS1, CCS2, CHAdeMO, GB/T, agus NACS, mar sin feidhmíonn múnla amháin an chuid is mó de na margaí allmhairithe.

Tá costas ag baint le comhlachtaí caol freisin: tá níos lú spáis ann do chomhpháirteanna ró-mhór, agus is é sin an fáth go dtógtar an 3-Sraith le haghaidh 60kW seachas le haghaidh barr an raon cumhachta.

Cad a Ghnóthaigh tú Nuair a Laghdaíonn an Comh-Aireachta

Tá bonn 0.41 m²: 750 × 550 mm oiriúnach in aice le doras siopa, oileán caidéil, nó cuan páirceála caol.

Leac níos lú agus níos lú coincréite: cuirtear plionta trealaimh iomlán in ionad an eochaircheap athneartaithe caighdeánach ón lámhleabhar.

Cuireann airde 1700 mm an scáileán tadhaill agus an cónascaire ar fáil go compordach don chuid is mó de na tiománaithe.

Ciallaíonn ceap amháin in aghaidh an aonaid gur féidir leat stallaí a chur leis ceann amháin ag an am de réir mar a mhéadaíonn an t-éileamh, gan oibreacha sibhialta a athdhéanamh.

Fágann an comhlacht caol seomra sa chuan céanna le haghaidh bainistiú cáblaí, mullaird, agus lána feithimh.

Glacann ionchur AC380V±15% le heangacha tuaithe áit a mbíonn sags voltais agus sruthanna coitianta.

Sonraíochtaí Teicniúla

Sonraíocht mhonarcha an AF-DC-60-Y-B-O-3/4/5-H go díreach mar a seoladh é.

Spotaí Tinne san Áit a bhFeileann an tAonad 60kW seo agus nach n-oireann Aonaid Lánmhéide

Aghaidheanna siopaí áise: suíonn an t-aonad in aice leis an doras, le feiceáil ón till, gan spás páirceála a ithe.

Carrchlóis bheaga faoi 20 bá: clúdaíonn aonad amháin nó dhó éileamh ar fhotha 380V atá ann cheana féin gan uasghrádú claochladán.

Coirnéil an stáisiúin gháis: luíonn an túr caol idir an t-oileán caidéil agus an fál teorann.

Go leor taobh óstáin: feidhmíonn aonad amháin aíonna thar oíche agus cuairteoirí lae ón eochaircheap céanna.

Ceardlanna agus iostaí beaga: gearrann túr 60kW an cabhlach idir jabanna, laistigh nó faoi cheannbhrat.

Conas a Shreabhann 60kW Trí Thúr 1.7 Méadar

Téann an chumhacht isteach ag AC380V trí phas, déantar é a cheartú agus a thiontú go 200-1000VDC, agus téann sé trí cibé cónascaire a bhfuil an fheithicil ag súil leis. Cuireann leagan amach an túir na modúil chumhachta íseal, an rialtóir lár-airde, agus an scáileán tadhaill 7-orlach ag leibhéal na súl, rud a choinníonn lár an domhantarraingthe síos agus an comhéadan áisiúil.

Tá aer iachall ar fhuaraithe trí na hiontógálacha taobh. Tugann airde an túir cosán fada ingearach don aershreabhadh a tharraingíonn teas ar shiúl ó na modúil, agus rampaí an lucht leanúna le hualach, agus mar sin fanann tréimhsí díomhaoin ciúin. I láthair siopa beag atá níos tábhachtaí ná mar a fhuaimeann sé, toisc go gcaitheann tiománaithe agus baill foirne an seisiún iomlán laistigh de chúpla méadar ón aonad.

Ritheann tuairisciú OCPP 1.6/2.0, diagnóisic chianda, agus nuashonruithe firmware thar Ethernet, WiFi, nó 4G - an comhtháthú inneall céanna lenár n-aonad níos mó. Is é an rud a athraíonn leis an gcomhlacht dlúth ach fisiceach: níos lú talún, níos lú coincréit, níos lú cur isteach ar an suíomh.

Seiceálacha Cáilíochta ar Chomh-Aireachta Nach bhfuil Seomra Comhréiteach ann

Cineálcheadú CE agus TUV ar an aonad iomlán; Tuarascálacha UL agus CB ar fáil le haghaidh comhaid easpórtála.

Spraeáil salainn 96 uair an chloig ar an imfhálú, rud atá tábhachtach mar go suíonn aonaid dhlúth go minic níos gaire do thaobh an bhóthair.

Tástáil chreathadh ar ghléasadh an mhodúil, mar sin ní scaoileann seachadadh agus láimhseáil garbh-láithreáin na hailt inmheánacha.

Sruthán isteach lán-ualaigh 48 uair an chloig agus logaí ceangailte leis an tsraithuimhir.

Tá an scáileán tadhaill fíoraithe le haghaidh inléiteachta i solas díreach agus le lámha lámhainní.

Tá na modúil rátáilte -30°C go +55°C; tá an t-aonad iomlán sonraithe -25°C go +50°C.

An Compact 3-Sraith a chur le chéile ar an Líne DC

Céim 1. Tá an t-imfhálú caol gearrtha léasair as cruach agus táthaithe ag robot ar línte FANUC.

Céim 2. coscáin preas TRUMPF fillte an comhlacht; sciath púdar agus leigheas a leanúint.

Céim 3. Tá an pláta bonn, an raca modúl, agus na faireoga cábla feistithe ar an líne DC.

Céim 4. Tá an t-alt ionchuir 380V agus an chosaint borrtha sreangaithe le rialú chasmhóiminte.

Céim 5. Tá modúil ceartaitheora suiteáilte, ansin an HMI 7-orlach agus an rialtóir stáisiúin.

Céim 6. Déantar tástáil ualach de 60kW ar gach aonad agus déantar an éifeachtúlacht a thaifeadadh in aghaidh an aonaid.

Céim 7. Seisiúin timthriallta dóite isteach 48 uair an chloig ar ualaí éagsúla.

Céim 8. Iniúchadh deiridh agus crating; sheol an gléasra breis is milliún aonad i rith 2024.

An bhfuil an tAonad Dlúth 60kW i gCeart do Do Chuid? Léigh Seo ar dtús

Roghnaigh an 3-Sraith nuair a bhíonn an suíomh daingean go fisiciúil nó nuair is mian leat tosú beag agus fás stalla ag stalla. Coinníonn an bonn 750 × 550 mm agus suiteáil eochaircheap an costas sibhialta íseal, agus seachadann 60kW fós muirear úsáideach laistigh de uair an chloig don chuid is mó de na EVanna paisinéirí.

Scipeáil air má tá spás flaithiúil agat cheana féin agus seisiúin 150kW-móide a phleanáil; tugann comh-aireachta níos mó níos mó spáis duit don obair eochaircheap céanna. Léim é freisin mura bhfuil do shuíomh in ann AC380V a sholáthar, toisc go bhfuil an t-aonad seo ceangailte leis an rang ionchuir sin.

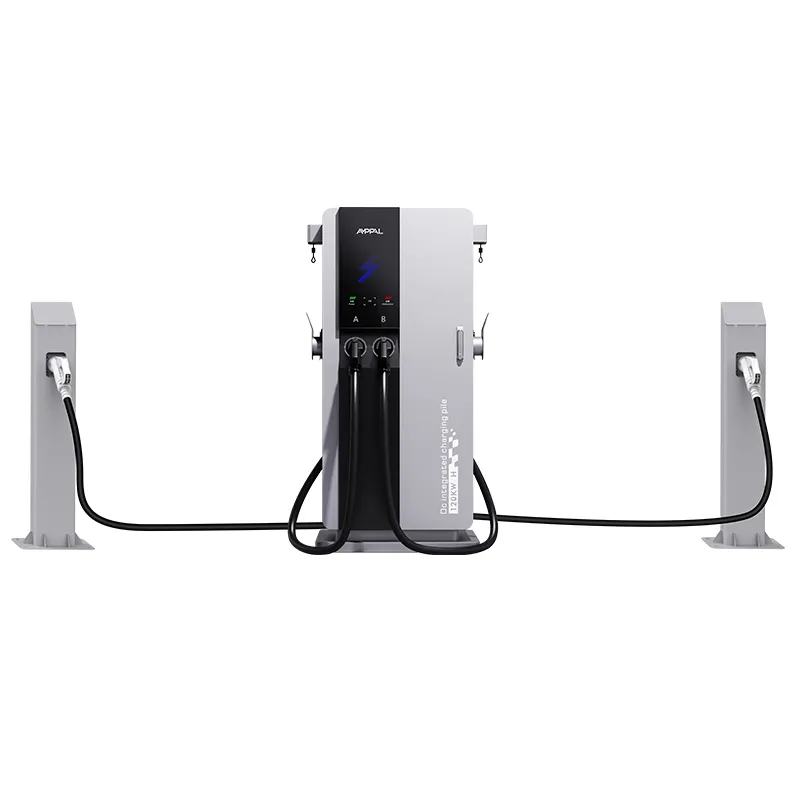

Le haghaidh leagan amach dhá ghunna de ghnáth déanfaidh tú dhá thúr a shuiteáil taobh le taobh, rud a dhúblaíonn an obair eochaircheap. Meáigh é sin i gcoinne comh-aireachta cúpla gunna sula ndéanann tú ordú.

Nóta macántachta amháin eile: Is capall oibre breá é 60kW ach ní ceannlíne é. Má bhraitheann do mhargaíocht ar an wattage is mó sa chomharsanacht, ní thabharfaidh 60kW dlúth an bragging ceart sin duit - tugann sé stáisiún a oireann duit.

Cén Fáth a Roghnaíonn Déileálaithe Sraith Dlúth AMPPAL do Shuíomhanna Beaga

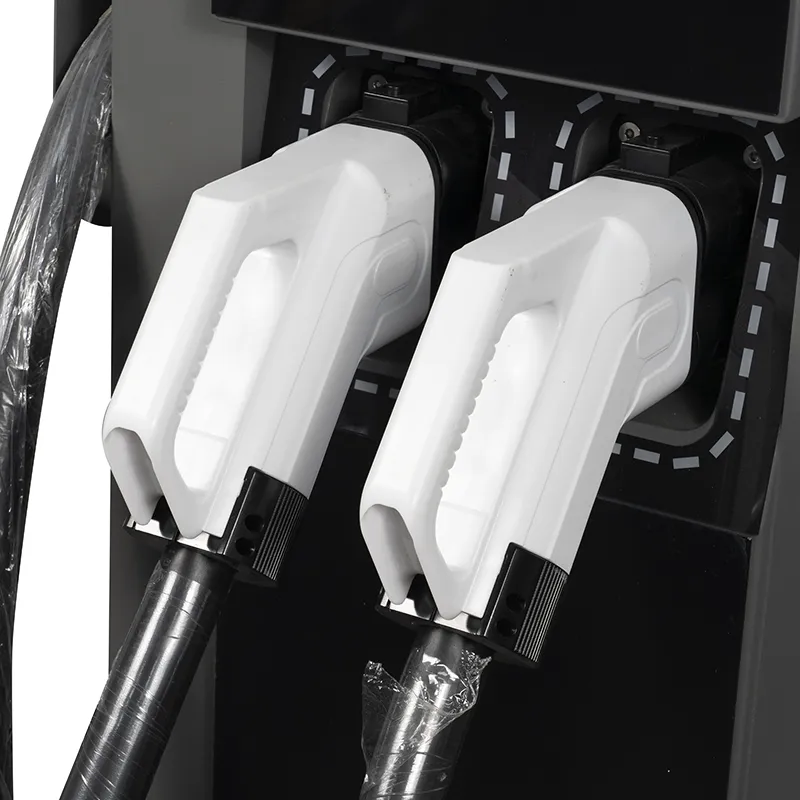

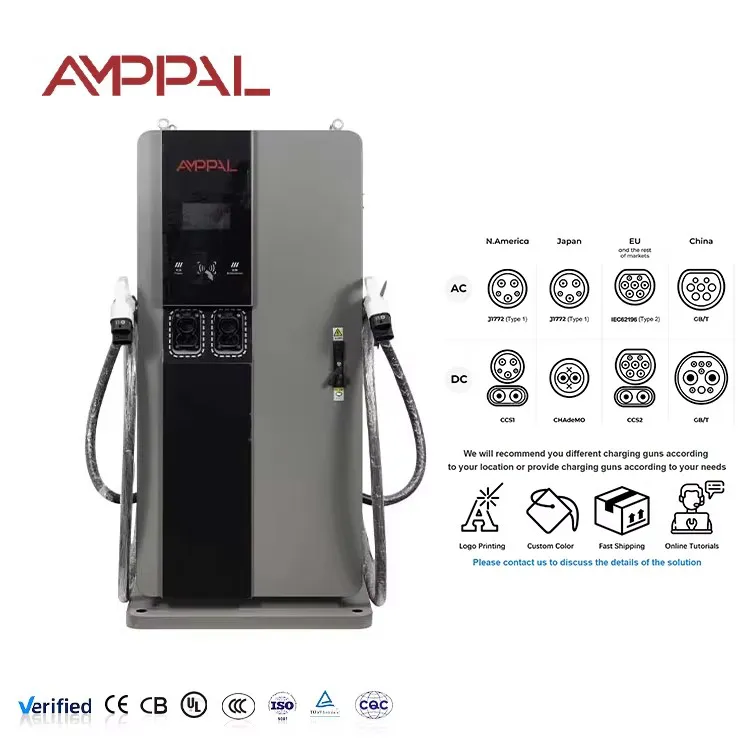

Clúdaíonn SKU amháin CCS1, CCS2, CHAdeMO, GB/T, agus NACS, mar sin stocálann déileálaí samhail amháin do go leor margaí.

Seachadadh 15-20 lá oibre tar éis faomhadh a tharraingt; MOQ ó choimeádán amháin.

Brandáil OEM/ODM ar an gcomh-aireachta agus ar an scáileán tosaithe scáileáin tadhaill, agus d’ainm déileálaí priontáilte ar phláta an dorais.

Teastais CE, TUV, UL, agus CB san áireamh sa phacáiste luachan.

Tacaíocht ó mhonarcha a oibríonn 200+ stáisiún féin, agus mar sin tá freagraí bunaithe ar shuíomhanna fíor.

Longa an comhlacht caol ag rátaí coimeádán caighdeánach, rud a choinníonn costas tuirlingthe intuartha le haghaidh orduithe beaga.

Toisí an chliabháin agus an Áireamh Coimeádán don Aonad Dlúth

Longa na túr 1700 mm ina seasamh i gcliathbhosca cruach-fhráma de thart ar 1850 × 750 × 700 mm, le pócaí forc agus dhá lug ardaithe. Téann an cónascaire, an cábla, agus fiúsanna spártha i mbosca cúlpháirtí padded taobh istigh den chliabhán.

Toisc go bhfuil an t-aonad caol, is féidir le dhá chliabhán leithead coimeádán ard-chiúb 40 troigh a roinnt i roinnt cumraíochtaí; seoltar an plean luchtaithe leis an luachan ionas go mbeidh an comhaireamh cruinn do d'ordú. Le haghaidh chéad ordú trialach, taistealaíonn cliathbhosca aonair mar lasta LCL gan láimhseáil speisialta.

Is iad na téarmaí FOB Ningbo nó CIF chuig an gceann scríbe. Eisítear sonrasc, liosta pacála, bille luchta, deimhniú tionscnaimh, agus tuarascálacha tástála laistigh de 3 lá oibre ón luchtú.

Tar éis Díolacháin le haghaidh Suiteálacha Dlúth

Baránta caighdeánach 2 bhliain a chlúdaíonn na modúil, an HMI, agus an chéim chumhachta.

Trasloingseoireachta modúil breise agus scáileáin tadhaill laistigh de 5 lá oibre.

Diagnóisic cianda thar OCPP le haghaidh lochtanna agus nuashonruithe firmware.

Treoir maidir le suiteáil an eochaircheap coincréite agus talamh ar láithreáin bheaga.

Sceideal glantacháin scagaire don chosán aershreafa ingearach.

Botúin Suiteála Coitianta le Luchtairí Dlúth

Mícheart: leac a dhoirteadh níos lú ná an líníocht eochaircheap sa lámhleabhar. Ar dheis: lean an patrún athneartaithe agus ancaire a thaispeántar sa treoir suiteála.

Mícheart: an túr á chur isteach i gcúinne gan aon imréiteach cúil. Ar dheis: fág an spás seirbhíse a shonraítear sa lámhleabhar le haghaidh rochtain dorais.

Mícheart: iontráil gland an chábla a adhlacadh faoin ngrád críochnaithe. Ar dheis: tabhair an seoladán suas taobh istigh den eochaircheap ag an suíomh marcáilte.

Mícheart: ag glacadh leis go gclúdaíonn aonad 60kW amháin 30-bhá. Ar dheis: plean aonad amháin in aghaidh gach 4-6 stalla éilimh réalaíoch, móide corrlach.

Mícheart: gléasadh an aonaid ionas go dtabharfaidh an scáileán tadhaill aghaidh ar ghrian an tráthnóna gan aon chlúdach. Ar dheis: treo an HMI ar shiúl ó dalladh díreach chun é a choinneáil inléite agus fionnuar.

Cad a Deir Úinéirí Láithreáin Bheaga Tar éis Bliana

Chuir úinéir siopa áise i gCathair Ho Chi Minh, Vítneam aonad amháin ar aghaidh an tsiopa in 2025. Doirteadh an leac ar maidin amháin, agus clúdaíonn trácht coise an stórais an costas leictreachais; Is é an gearán ná go mbailíonn an scáileán tadhaill deannach san aer trópaiceach, agus mar sin déanann siad é a ghlanadh go seachtainiúil le héadach tirim.

Reáchtálann óstán beag i Nairobi, an Chéinia dhá aonad d’aíonna agus veain seachadta an úinéara. Buaileann an airde 1700 mm faoin ceannbhrat go héasca, agus fágann an bonn caol an cuan páirceála inúsáidte; is mian leis an mbainisteoir an charger a thuairiscítear ar phainéal an óstáin féin, a láimhseálann OCPP anois trí ardán tríú páirtí.

Chuir grúpa bialainne i Bali, an Indinéis aonad in aice leis an iontráil carrchlós i 2025. Cosnaíonn an ceap níos lú ná mí de tháillí páirceála valet, agus taispeánann an scáileán tadhaill an roghchlár lóin; is é an t-aon ghreim amháin ná fad an chábla do SUVanna rómhóra atá páirceáilte ar imeall an chuain.

Ceisteanna Coitianta: Chargers Dlúth 60kW le haghaidh Spás Teoranta

C: Cé mhéad talamh atá ag teastáil ón aonad?

A: Bonn 750 × 550 mm móide an t-imréiteach sa lámhleabhar; is gnách go mbíonn an ceap coincréite thart ar mhéadar cearnach.

C: An dtacaíonn sé le NACS?

A: Tá, tá NACS ar cheann de chúig rogha cónascaire taobh le CCS1, CCS2, CHAdeMO, agus GB/T.

C: An féidir trucail a mhuirearú?

A: EVs agus veaineanna paisinéirí go príomha; le haghaidh trucailí troma bheadh ​​múnla ardchumhachta uait.

C: Cén ionchur a theastaíonn uaidh?

A: AC380V ± 15% trí chéim; athraíonn sé go 200-1000VDC don fheithicil.

C: An bhfuil gá le claochladán?

A: Ach amháin mura bhfuil fotha 380V ar do shuíomh; nascann an chuid is mó de na suíomhanna beaga tráchtála i margaí 380V go díreach.

C: Cé chomh fada a thógann an tsuiteáil?

A: Pad, ancairí, seoladán agus socrúchán - tá an chuid is mó de na suíomhanna ag muirearú laistigh de dhá lá.

C: Cad é an bharántas?

A: 2 bhliain caighdeánach ar an aonad iomlán, lena n-áirítear an scáileán tadhaill.

C: An féidir le dhá aonad aon bhriseadh amháin a roinnt?

A: Is féidir leo friothálacha meánmhéide a roinnt le haghaidh na suime, ach tá a gléas cosanta féin ag teastáil ó gach aonad fós.

C: An bhfuil ceannbhrat nó foscadh ag teastáil ón túr?

A: Níl, tá sé IP54 agus deartha le haghaidh úsáid lasmuigh; is é ceannbhrat do chompord an tiománaí, ní don mheaisín.
