Charger AC EV 14kW le haghaidh Óstáin agus Foirgnimh Oifige

Cad a Athruithe Túr 150mm ar Do Shuíomh

Tóg aon pedestal luchtaithe AC atá feicthe agat ar shráid na hEorpa agus de ghnáth tá sé thart ar 240mm ar doimhneacht. Tá an ceann seo 150mm. Fuaimeann an 90mm sin fánach go dtí go seasann tú idir dhá bhá páirceála agus déan iarracht an pasáiste a choinneáil glan.

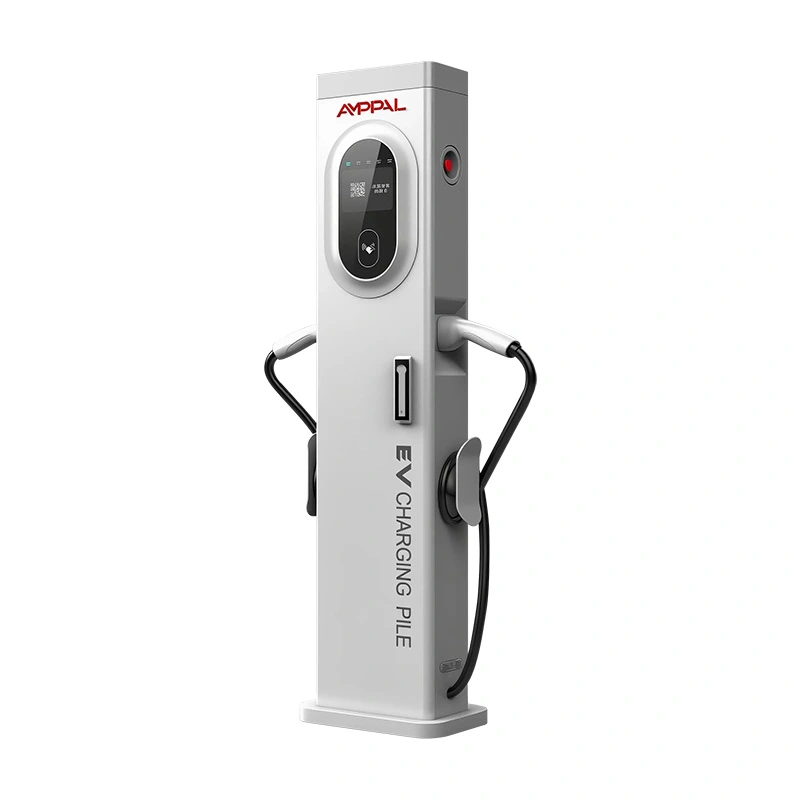

Is é an Charger AC EV 14kW le haghaidh Óstáin agus Foirgnimh Oifige (AF-AC-014-Y-A-0-4-JA-P) colún 300 x 150 x 1400mm ag iompar dhá ghunna Cineál 2, rátáil 16A+16A ar bheathú trí phas 380VAC, le scáileán tadhaill 5-orlach in airde. Tá an clúdach ann chun fadhb amháin a réiteach: cá dtéann luchtaire nuair nach bhfuil aon bhalla nó oileán leathan ar fáil?

Úsáideann oibreoirí é ar an stiall idir dhá chuan ceann isteach, feadh imill an chosáin áit a dteipfeadh ar chomh-aireachta níos leithne formheas, agus taobh istigh de gharáistí ina n-itheann colúin gach méadar spártha. Is é an muirearú féin AC caighdeánach; is é an lorg an ghné.

Cúig Sliocht as Colún Leath chomh Tiubh

Glanann doimhneacht 150mm bealaí cathaoireacha rothaí agus luascáin dorais a chuirfeadh bac ar choiséad 240mm; is é seo an diminsean a chinneann an nglactar le suirbhé suímh.

Ligeann dhá shoicéad de Chineál 2 (16A+16A) do dhá ghluaisteán luchtú ó phointe beatha amháin, rud a dhúblódh go garbh tréchur cuaille aonghunna.

Seasann an túr 1400mm ar airde agus an taispeáint 5-orlach ar leibhéal na súl i go leor gnóthach.

Clúdaíonn cosaint IP54 agus raon oibre -20 ° C go + 50 ° C aimsir sráide gan foscadh nó ceannbhrat.

Téann OCPP 1.6J le Ethernet, 4G, agus WiFi isteach le cúloifig atá ann cheana féin gan bogearraí nua.

Tá gach aonad deimhnithe CE agus iompraíonn sé bharántas monarcha 2 bhliain, le 15-20 lá oibre am luaidhe ónár monarcha Zhejiang.

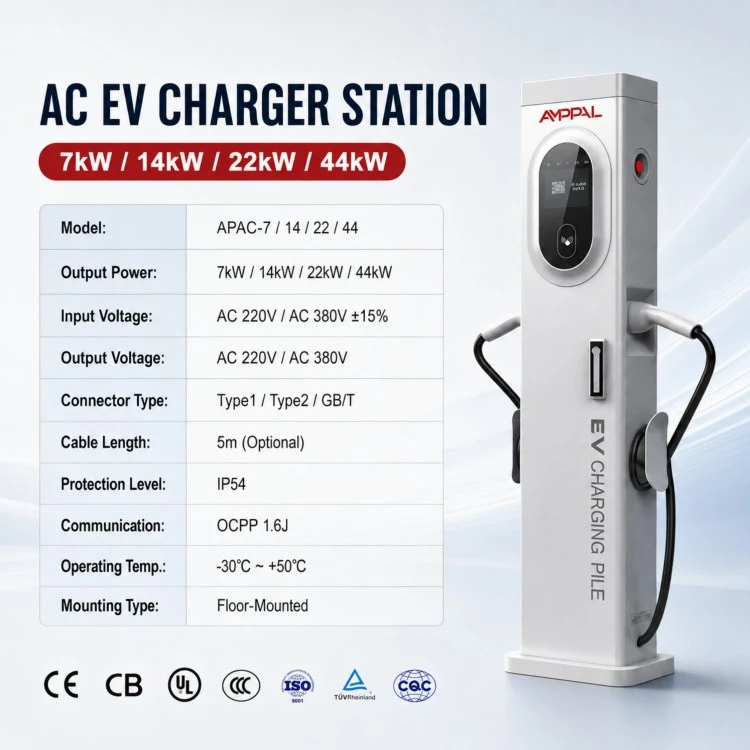

Sonraíochtaí Teicniúla

Láithreáin a Bhilleáiltear Gach Ceintiméadar

Bánna ar an tsráid i seanbhailte Eorpacha ina bhfuil an cosán róchúng do chaibinéad 240mm; barraíonn an túr 150mm líne an cholbha.

Sraitheanna páirceála ceann i: feidhmíonn túr amháin ar an stiall roinnte dhá shraith fhreasúracha.

Carrchlóis ilstóir le casadh daingean rampaí; coinníonn an phróifíl línte radhairc oscailte do thiománaithe agus do cheamaraí.

Réamhchúirteanna óstáin agus oifige ina ndiúltaíonn an t-ailtire tírdhreacha coiscéim toirtiúil in aice leis an mbealach isteach.

Láithreáin imeachtaí sealadacha: is féidir bonn ancaire M12 amháin, dhá ghunna, agus fotha 380V a choimisiúnú in aghaidh an lae.

Réamhchúirteanna déileálaithe a mhéadaíonn na EVanna taispeána thar oíche gan páirceáil seomra taispeána a thabhairt suas.

Mar a Fhreastlaíonn an Túr ar Dhá Fheithicil as Aon Cholún

Téann beatha trí phas 380VAC +/- 15% isteach tríd an mbonnphláta agus tailte ar alt DIN-iarnród taobh istigh den cholún, áit a ndéanann an stáisiún é a dháileadh ar an dá soicéad. Tá gach gunna rátáil 16A in aghaidh na céime; cuireann an firmware teorainn ar an aschur iomlán ag an ainmchlár 14kW agus roinneann sé an spás cloiginn sin idir an dá charr.

Plug isteach an chéad charr agus tarraingíonn sé an buiséad iomlán. Cuir tús leis an dara seisiún agus athchothromaíonn an túr sruth idir an dá shoicéad gan cur isteach ar an gcéad cheann; Taispeánann an scáileán kW agus kWh gach seisiún i bhfíor-am.

Ritheann an scáileán tadhaill sreabhadh plug-and-charge, agus iompraíonn OCPP 1.6J gach taifead idirbhirt chuig do fhreastalaí thar Ethernet, 4G, nó wifi. Má thiteann an líonra, leanann an seisiún ar aghaidh agus taifid a uaslódáil níos déanaí.

Deimhniú agus na Tástálacha taobh thiar de

Comhlíonadh CE de réir na dtreoracha Ísealvoltais agus EMC, arna n-athfhíorú roimh gach baisce táirgthe.

Déanann 100% de na haonaid tástáil tréleictreach ardphota agus seiceálacha leanúnachais talún ar an líne deiridh.

Rothaíocht theirmeach ó -30°C go +70°C in aghaidh an IEC 60068 ar aonaid shamplaithe, chomh maith le tástáil spraeála salainn 96 uair an chloig le haghaidh suiteálacha cósta.

Sruth lán-ualach leanúnach 48 uair an chloig le monatóireacht bheo ar chobhsaíocht reatha, teochta agus chumarsáide.

Comhlíonann na comhpháirteanna RoHS agus REACH, agus ritheann an mhonarcha córas bainistíochta cáilíochta ISO 9001:2015.

Clúdaíonn iniúchadh ag teacht isteach gach baisc cónascaire; is é soicéad Cineál 2 scaoilte an teip réimse is coitianta a fheicimid sna túir AC.

Ó Cruach Maol go Colún 1.4 Méadar: Ocht gCéim

Gearradh léasair: gearrtar leatháin ar léasair CNC go dtí an próifíl túir beacht, lamháltais 0.1mm.

Lúbadh agus foirmiú: fillteann coscán preas CNC an bhlaosc colún agus glasann welds an seam.

Nascann táthú robotic ar airm FANUC an lúibín bonn agus gland iontrála cábla, an próiseas céanna a úsáidtear ar ár líne DC.

Cóireáil dromchla: cosnaíonn líne glantacháin agus críochnú trí chéim an bhlaosc roimh thionól.

Réamhthionól: feistítear an t-iarnród DIN, na teagmhálaithe, an gléas srutha iarmharach, agus an modúl méadraithe agus déantar iad a chasmhóimint go sonrach.

Leictreonaic: tá taispeáint, bord cumarsáide, agus bord cumhachta suite agus nasctha.

Ualach firmware agus seiceáil comhlíonta OCPP: tá gach aonad cláraithe agus péireáilte le freastalaí tástála roimh dornálaíocht.

QC deiridh agus pacáil: dúnann an tástáil hi-pota, iniúchadh amhairc, agus pacáil cartán; fágtar orduithe caighdeánacha i 15-20 lá oibre.

An é 14kW an Réiteach Ceart do Do Lorg?

Tuilleann an túr 14kW a choimeád áit a bhfuil an srian fisiciúil. Má tá do shuíomh lán-oscailte le hoileán coincréite réidh le haghaidh pedestal caighdeánach, ceannaigh an comh-aireachta 240mm níos saoire; cheannaíonn an próifíl caol tú rud ar bith.

Is é an uirlis mícheart é freisin nuair a fhanann gluaisteáin ocht n-uaire nó níos mó. Is fearr a fhreastalaíonn ar pháirceáil cabhlach thar oíche trí bhoscaí balla 3.5-7kW ar chodán den phraghas, mar ní íocann 14kW ach ar ais nuair a bhíonn feithiclí ag rothaíocht isteach agus amach i rith an lae.

Roghnaigh é nuair is féidir leat na ceintiméadair a chomhaireamh: stiall chaol airmheánach, sraith ar thaobh an chosáin le riail dhian aischurtha, nó garáiste ina gcosnódh caibinéad níos leithne áit pháirceála. Má thagann dhá ghluaisteán thart ar 7kW an ceann d’am cónaithe, is é seo an bealach is tíosaí ar spás chun é a sheachadadh.

AMPPAL vs an Standard Pedestal 240mm

Lorg: Ciallaíonn doimhneacht 150mm i gcomparáid le thart ar 240mm go dtéann an túr trí shuirbhéanna suímh a dhiúltaíonn an pedestal.

Beatha amháin, dhá ghluaisteán: feidhmíonn ciorcad trí phas amháin an dá ghunna, in ionad dhá shuiteáil ar leith.

Fianaise tástála: Déantar CE, hi-phota 100%, spraeáil salainn 96 uair an chloig, agus dóite isteach 48 uair an chloig a dhoiciméadú in aghaidh an bhaisc, ní hamháin iad a éileamh i mbróisiúr.

Téarmaí ceannaigh: samhlacha caighdeánacha ó aonad MOQ 1, am luaidhe 15-20 lá oibre, barántas 2 bhliain, páirteanna breise trí DHL / FedEx.

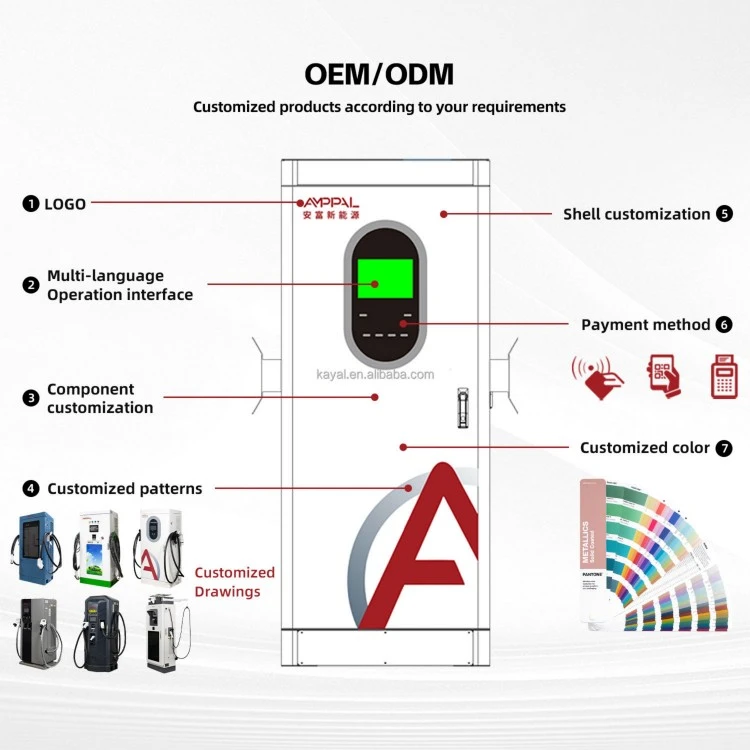

Saincheapadh: is féidir lógó, scáileán tosaithe, agus brandáil cábla a athrú; tá cláir onnmhairithe seolta againn chuig 40+ tír lena n-áirítear UAE, an Araib Shádach, an Chasacstáin, an Ghearmáin agus Meicsiceo.

Pacáil agus Loingseoireacht: Colúin a Fháil chuig an Suíomh

Gach long túr le chéile go hiomlán i cartán onnmhairithe amháin de thart ar 350 x 220 x 1460mm le bloic cúr cúinne; tá an t-ollmheáchan thart ar 45kg lena n-áirítear an trealamh ancaire agus faireoga cábla.

Téann cartáin ceithre in aghaidh an phailléid, Laghdaigh-fillte le cosantóirí imeall; coimeádann coimeádán 40-troigh thart ar 60 túr pailléidithe, nó suas le 80 urlár-luchtaithe.

Is iad na téarmaí caighdeánacha ná FOB Ningbo nó Shanghai, nó gléasra EXW. Áirítear le gach lastas sonrasc tráchtála, liosta pacála, bille luchta, deimhniú tionscnaimh, agus dearbhú comhréireachta CE; De ghnáth ritheann lastais farraige go Rotterdam nó Jebel Ali 30-40 lá.

Tacaíocht a Measann Do Amlíne Suiteála

Barántas 2 bhliain ar lochtanna déantúsaíochta, comhaireamh ó loingsiú seachas coimisiúnú, a insíonn suiteálaithe dúinn a shimplíonn éilimh.

Freagra 24 uair an chloig ar thicéid theicniúla, le diagnóisic fhíse ionas gur féidir le do leictreoir a shocrú trí shocrú an lá céanna.

Páirteanna breise le DHL/FedEx ónár stóras lárnach; Fágann rudaí a ghluaiseann go tapa ar nós scáileáin tadhaill agus faireoga cábla laistigh de 2 lá oibre.

RMA páipéar ar dtús: seol grianghraif agus sraitheach an aonaid, agus déanaimid cinneadh idir athsholáthar nó deisiú sula sheolann tú aon rud ar ais.

Le haghaidh rolladh amach il-láithreán molaimid trealamh cothabhála amháin in aghaidh an 20 túr a choinnítear i do stoc, mar sin ní fhanann babhtálacha páirce ar chúrsaí custaim.

Láimhseáil ar an Suíomh: Mícheart vs Ceart

Mícheart: gléasadh an túr ionas go lúbann an cábla i dtreo an phasáiste tráchta. Ar dheis: treo an colún ionas go n-imeoidh an dá chábla amach ón lána tiomána.

Mícheart: an túr a bheathú ó chiorcad róbheag toisc nach bhfuil ann ach AC. Ar dheis: méid an bheathú don dá ghunna le chéile; is pointe tosaigh sábháilte é scoradán trí phas 32A le seoltóirí 6mm2, ansin fíoraigh i gcoinne an chóid áitiúil.

Mícheart: an cábla Ethernet a rith sa seoladán céanna leis an gcábla cumhachta. Ar dheis: duchtanna ar leith, ar a laghad 30cm óna chéile, chun an nasc líonra a chosaint ó chur isteach.

Mícheart: an scáileán tadhaill a chlúdach le greamáin nó comharthaí. Ar dheis: coinnigh an aghaidh taispeána soiléir; is é an scáileán 5-orlach an t-aon chomhéadan áitiúil atá ag an oibreoir.

Mícheart: ag glacadh leis go gclúdaíonn an bharántas loitiméireacht. Ar dheis: tuairiscigh damáiste le grianghraif agus an tsraithuimhir láithreach; clúdaíonn an bharántas 2 bhliain lochtanna déantúsaíochta, mar sin dá tapúla a dhoiciméadaíonn tú é, is amhlaidh is tapúla a fheidhmímid.

Cén Tuairiscíonn Bainisteoirí Láithreáin Tar éis Séasúir

Reáchtáil oibritheoir páirceála i Dubai 12 de na túir seo feadh a chéile ó thaobh an chosáin a rialaigh an bhardas róchúng do choisithe caighdeánacha. Tar éis ocht mí de shamhradh 45°C, d’fhorbair scáileán tadhaill amháin caochaíl, a chuireamar in ionad faoi bharántas laistigh de sheachtain. A achoimre: tá an colún tanaí, ach níl sé lúbtha, wobbled, nó ró-théite.

Rinne grúpa óstán Gearmánach caighdeánú ar an túr dá pháirceáil chlós tar éis don ailtire comh-aireachta níos leithne a dhiúltú. An gearán amháin atá acu: titeann an t-aeróg 4G go barra amháin taobh istigh den chlós, agus mar sin ordaíonn siad an leagan WiFi/Ethernet anois agus cuireann siad cábla chuig lasc an fhoirgnimh é.

Cheannaigh conraitheoir ón Araib an chéad bhaisc de 20 le haghaidh forbairt úsáide measctha. Thóg installs Anchor a leictreoirí dhá uair an chloig in aghaidh an túr ar an gcéad lá agus faoi uair an chloig tar éis féachaint ar an teimpléad druileála; tá trí bhaisc eile ordaithe acu ó shin.

Ceisteanna Coitianta

C: An féidir dhá ghluaisteán a ghearradh i ndáiríre ag an am céanna ar an túr 14kW?

A: Tá, tá an dá shoicéad beo agus roinneann an stáisiún an buiséad 14kW eatarthu; faigheann carr aonair an buiséad iomlán agus é ina aonar.

C: Cén imréiteach a theastaíonn ón túr ó cholbha nó balla?

A: Coinnigh thart ar 600mm de spás oibre os comhair na soicéid; tá thart ar 200mm ar an taobh go leor don lúb cábla.

C: An gá bunús coincréite a bheith ag an túr caol?

A: Tá bonn ancaire M12 ar eochaircheap coincréite 300 x 300mm caighdeánach; ar asfalt soláthraímid lúibín gléasta dromchla.

C: Cén cónascaire a bhfuil an stáisiún ag seoladh leis?

A: Dhá soicéad Cineál 2 le cáblaí 4.5m mar chaighdeán; ní thairgeann an tsamhail AC seo CCS.

C: An féidir an túr a reáchtáil ar chumhacht aon phas?

A: Níl, éilíonn sé 380VAC trí chéim; do shuíomhanna aon phas féach ar ár stáisiúin AC 3.5-7kW balla-suite.

C: Conas a oibríonn billeáil gan críochfort íocaíochta?

A: Tugann OCPP 1.6J do tharaifí agus do thús/stad cianda chuig do chúloifig nó d’ardán fánaíochta, agus taispeánann an scáileán sonraí seisiúin go háitiúil.

C: Cad é an t-am luaidhe le haghaidh ordú coimeádáin?

A: 15-20 lá oibre le haghaidh samhlacha caighdeánacha tar éis daingniú ordú agus taisce.

C: An bhfuil an scáileán inléite i solas díreach?

A: Is LCD dath 5-orlach é le suíomh gile lasmuigh; i ngrian géar meán lae cuidíonn an cochall scátha a chuirimid ar fáil mar rogha.
