44kW Túr caol Dual-Port AC EV Charger le haghaidh Áiseanna Páirceála Tráchtála

Is Ceist Phainéil í an Cheist 44kW

Teipeann an chuid is mó de chargers AC dé-gunna ar pháipéar sula dteipeann orthu sa réimse. Níl an teip ar an charger; is í an chéad cheist a bhí ag an leictreoir: cad a chaithfidh an painéal a thabhairt?

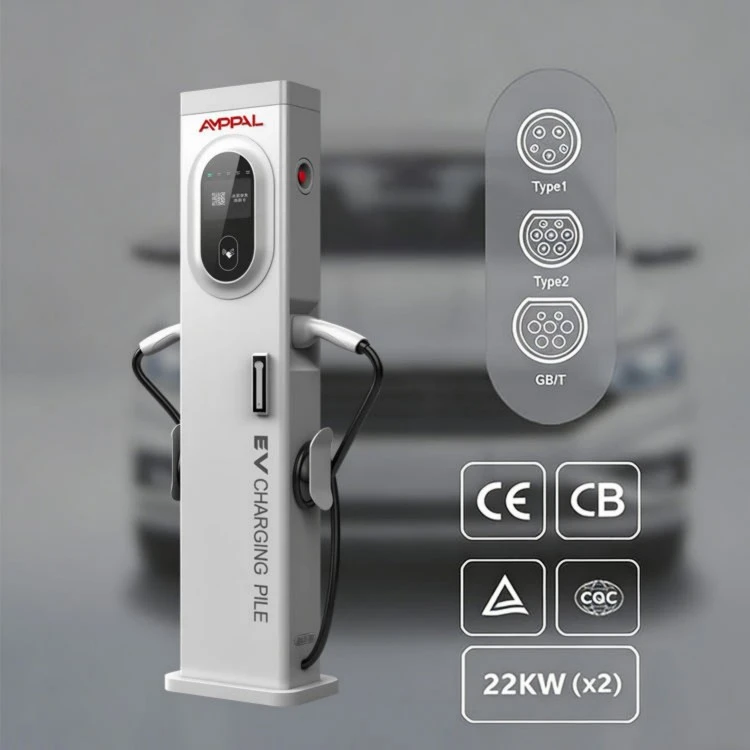

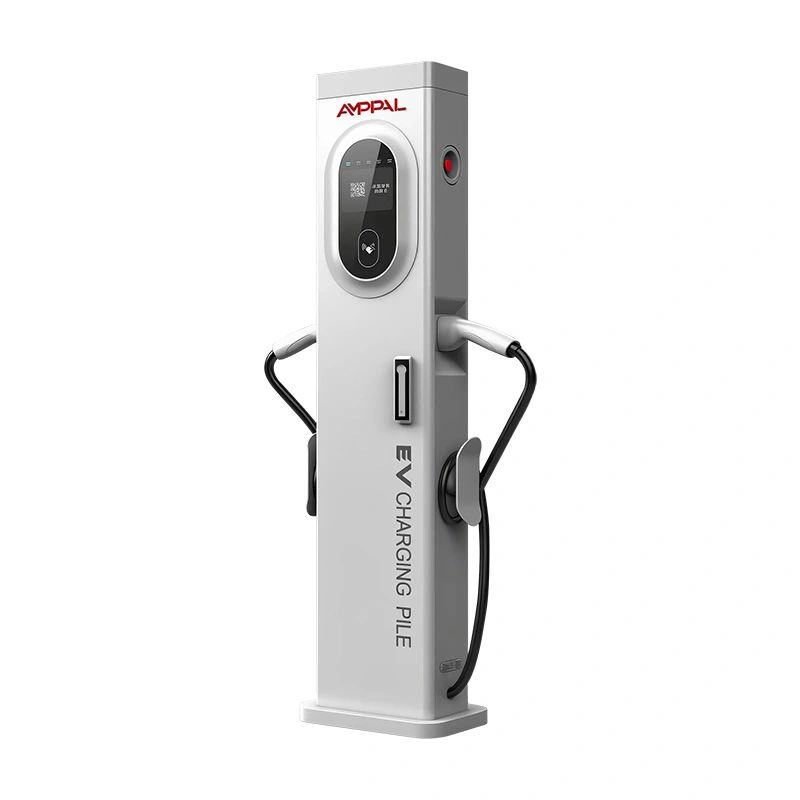

Iompraíonn an AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) dhá ghunna Cineál 2 ag 32A+32A ar bheathú trí phas 380VAC, ó cholún 300 x 150 x 1400mm le scáileán tadhaill 5 orlach. Is féidir le gach soicéad thart ar 21kW a tharraingt; téann an péire le chéile chuig an ainmchlár 44kW.

Tá an leathanach seo scríofa don duine a shíníonn na líníochtaí leictreacha. Más é sin tú, léigh an mata friothálacha thíos sula dtitfidh tú i ngrá leis an mbileog sonraí.

Is é an dea-scéal go bhfuil an mata simplí agus poiblí: volta, amps, agus fréamh chearnach. Is é an drochscéal ná nach ndéanann aon duine é an lá a thagann na luchtairí. Déan é anois, ar pháipéar, sula gcuirtear an coimeádán in áirithe.

An méid a chiallaíonn Lánualach 32A+32A do do Shuíomh

Dhá ghluaisteán, an dá cheann ag 32A in aghaidh na céime: caithfidh do chuid friothálacha thart ar 64A in aghaidh na céime a iompar ag an nóiméad céanna, nó turais an scoradáin in aghaidh an tsrutha ag an am is measa.

Pleanáil an claochladán: cuireann gach túr suas le 44kW d'ualach nasctha; Ciallaíonn deich dtúr 440kW sula ndéanann tú soilsiú agus HVAC a chomhaireamh.

Tosaíonn sizing cábla ag 16mm2 copar in aghaidh na céime ar feadh gearrthréimhse agus fásann sé le fad; Tá 25mm2 nó 35mm2 coitianta le haghaidh raonta níos faide ná 50 méadar.

Dleacht Briste: tugann scoradán trí phas 80A, nó dhá aonad 40A le ceann amháin in aghaidh an gunna, spás cloiginn don phéire gan thurais núis.

Is buntáiste taobh é an t-iarmhéid céime: tá ualach trí phas 32A+32A níos coibhéiseach leis an ngreille ná trí charger aon phas 7kW atá cruachta ar aon phas amháin.

Mura féidir leis an suíomh ualach iomlán a bheathú, is féidir le bainistíocht ualach OCPP 1.6J an túr a theorannú ar bhuiséad níos ísle agus tú ag coinneáil an spás cloiginn níos déanaí.

Tá teas mar chuid den bhuiséad: téann 44kW ar feadh uaireanta an seomra painéil, mar sin déan aeráil a phleanáil roimh an gcéad samhradh.

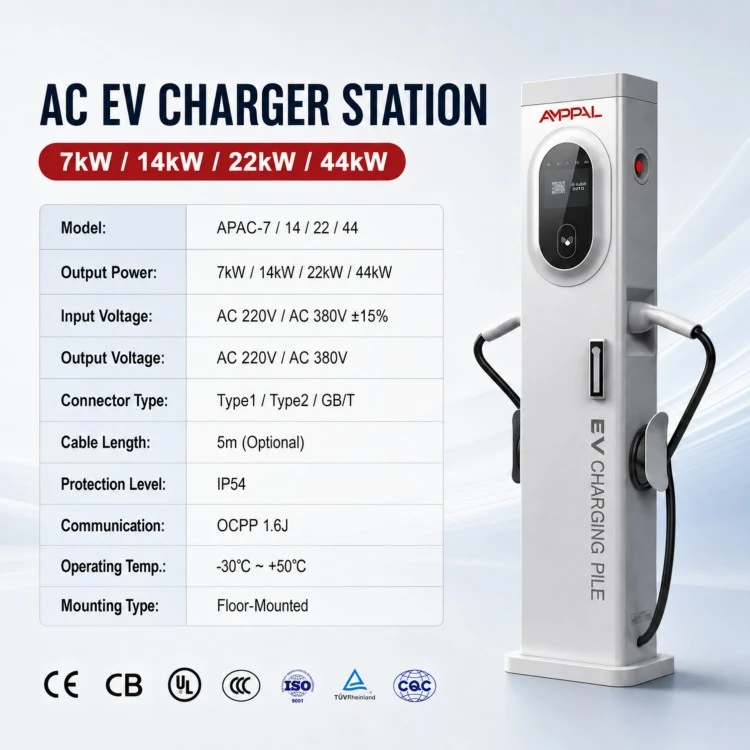

Sonraíochtaí Teicniúla

Úsáid Cásanna a Dhéanann Acmhainn 44kW

Clóis iosta ina bpáirceáil veaineanna ar feadh uair an chloig nó trí idir sealanna; Déanann 44kW in aghaidh an bhá aga neamhfhónaimh isteach sa raon inúsáidte.

Céimeanna tacsaithe agus moil mharcaíochta ina n-iompaíonn tiománaithe go tapa agus ina gcónaíonn níos lú ná dhá uair an chloig.

Réamhchúirteanna stad trucailí a fhreastalaíonn ar veaineanna seachadta agus ar fheithiclí tráchtála éadroma suas le 3.5 tonna.

Dugaí stórais áit a roinneann sraith túir seomra claochladáin amháin.

Cabhlaigh cíosa EV nach mór dóibh gluaisteáin a athrú idir cíosanna gan fanacht thar oíche.

Bloic chónaithe le seirbhís trí phas áit a bhfuil 44kW an chumhacht AC is airde a cheadaíonn an dáileoir ar an friothálacha.

Carrchlóis aerfoirt agus stáisiúin áit a bhfuil gá le breisiú tapa ar maidin le hibridí plug-in roimh imeacht.

An Sreabhadh Cumhachta a léamh: Ó Phainéal go Breiseán

Fágann an chumhacht an bord dáileacháin ar fhriothálaí trí phas agus téann sé isteach sa túr tríd an mbunfhaireog. Taobh istigh, déanann an stáisiún méadar gach gunna go neamhspleách, mar sin ní asraon ollmhór amháin é an t-ainmchlár 44kW ach dhá chiorcad 32A ag roinnt imfhálú amháin.

Nuair a phlocálann carr amháin isteach, is féidir leis an 32A iomlán dá ghunna féin a úsáid. Nuair a thagann an dara carr, tarraingíonn an dá cheann suas go dtí 32A; coinníonn an túr an dá sheisiún ar leithligh le haghaidh billeála, agus tuairiscíonn OCPP 1.6J fuinneamh gach cónascaire ar leithligh.

Cúrsaí méadraithe per-soicéad maidir le billeáil scoilte: íocann tionónta A as gunna 1, tionónta B as gunna 2, agus ní mheascann an freastalaí an dá iomláin kWh riamh.

Gaiste amháin is fiú a ainmniú: derating. Má tá an beathú lag, turais an breaker in ionad an túr moilliú síos. Is é an caipín firmware an rogha eile rialaithe, mar sin déan cinneadh ar an mbuiséad roimh sreangú, ní tar éis an chéad turais.

Taifid Cháilíochta is féidir le hInnealtóir Áiseanna Muinín a bheith acu

Coinnítear comhréireacht i gcoinne na dtreoracha Ísealvoltais agus EMC, agus déantar an comhad a athsheiceáil gach uair a athraíonn an chéim chumhachta.

Déantar tástáil ardphota ar gach stáisiún agus nasctar cré-umhaí sula bhfágann sé an líne — ag 32A an gunna níl aon chorrlach do chosán talún amhrasach.

Rith teasa lánualach: déantar tástáil dóite ar an túr 44kW ar feadh 48 uair an chloig leanúnach ag sruth ainmchláir, agus logáiltear teocht an chomh-aireachta.

Ritheann colúin shamplaithe timthriallta teirmeacha IEC 60068 idir -30°C agus +70°C, móide 96 uair an chloig de spraeáil salainn ar an bailchríoch.

Busbharra-thástáil ar chasmhóimint agus hailt nascóirí; is iad foircinn scaoilte an chúis clasaiceach le teipeanna teasa i bhfearas AC ard-reatha.

Leanann foinsiú comhpháirte RoHS agus REACH taobh istigh de chóras ISO 9001:2015; Tá raon feidhme CCC, TÜV, UL agus CB ag leibhéal an ghléasra.

An Seicheamh Tionóil Ocht Stáisiún

Blaosc gearrtha léasair, caoinfhulaingt 0.1mm, ar an líne CNC.

Fillte coscáin brúigh agus táthú seam an chomhlachta túr.

Táthú robot FANUC an pláta bonn agus lúibíní gland.

Glanadh agus críochnú dromchla trí chéim.

Cuid ardsrutha: barraí bus, teagmhálaithe, agus fearas lasctha rátáil 32A feistithe agus casmhóiminte.

Méadrú agus leictreonaic: méadar kWh in aghaidh an tsoicéad, bord cumarsáide, agus scáileán tadhaill 5-orlach.

Ritheann ualach firmware agus comhlíonadh OCPP i gcoinne an fhreastalaí tástála.

Tástáil ualach sampláilte, hi-pot, pas amhairc, ansin pacáil. Ritheann an táirgeadh 15-20 lá oibre.

Treoir Mhéadaithe: Nuair a oireann 44kW (agus nuair nach mbíonn)

Ceannaigh an túr 44kW nuair a bhíonn an spás cloiginn ag an gclaochladán agus ag an bpainéal cheana féin, nó nuair a bhíonn an córas leictreach á dhearadh agat ón tús agus gur féidir é a mhéid i gceart. Níl an acmhainn bhreise i gcomparáid leis an tsamhail 14kW fíor ach amháin más féidir leis an mbeathú é a sheachadadh.

Léim é má tá do shuíomh ar sholáthar aon phas 32A; rithfeá an túr ag codán dá rátáil, ag íoc as toilleadh nach féidir leat a úsáid. Léim é freisin nuair a pháirceálann carranna thar oíche ar feadh ocht n-uaire an chloig níos mó; Cosnaíonn 7-11kW AC níos lú agus tá sé níos uaisle ar shaol na ceallraí. Agus más leatsa páirceáil seasta cabhlaigh le sceidil dhian, deimhnigh ar dtús acmhainn nasctha cheadaithe an dáileora; cuireann roinnt réigiún teorainn le muirearú AC in aghaidh an láithreáin.

Má tá an painéal daingean ach go bhfuil an t-éileamh fíor, is é an freagra macánta ná bainistíocht ualaigh: lig do OCPP caipín a chur ar na túir anois agus an caipín a ardú de réir mar a fhásann an suíomh. Oibríonn an plean sin leis an túr seo toisc go nglacann an fhirmware teorainn chiansrutha.

AMPPAL Versus Buiséad Iomaitheoirí Dé-Gun

Cumas fíor 32A+32A: fógraíonn roinnt túir buiséid 44kW ach iad a sheoladh le teagmhálaithe 16A; priontáilimid an rátáil in aghaidh an ghunna ar an ainmchlár.

Méadrú neamhspleách in aghaidh an tsoicéad le haghaidh billeála scoilte, ní méadar achoimrithe amháin.

OCPP 1.6J thar Ethernet, 4G, agus wifi, mar sin nascann an túr le córais bhainistíochta ualaigh agus fánaíochta.

Fianaise tástála: rith teasa lán-ualach, logaí chasmhóiminte, agus torthaí spraeála salainn ar fáil in aghaidh an bhaisc.

Téarmaí tráchtála: MOQ 1 aonad, am luaidhe 15-20 lá oibre, barántas 2 bhliain, spártha DHL/FedEx.

Roghanna OEM le haghaidh lógó, scáileán, agus brandáil cábla; onnmhairí go 40+ tír ó 2014 i leith.

Sonraí Loighistic agus Pacála

Gach long túr le chéile go hiomlán i cartán easpórtála 5-ply de thart ar 350 x 220 x 1460mm le bloic cúinne cúr, trealamh ancaire agus faireoga cábla taobh istigh; tá meáchan comhlán thart ar 45kg.

Téann ceithre cartán chuig pailléad le cosantóirí imeall agus Laghdaigh wrap; tá thart ar 60 túr pailléidithe i gcoimeádán 40 troigh, nó suas le 80 ualach urláir, agus socraítear athphacáil LCL ar iarratas.

De ghnáth is é FOB Ningbo nó Shanghai a phraghsáil, le EXW ar iarratas. Iompraíonn gach lastas sonrasc, liosta pacála, bille luchta, deimhniú tionscnaimh agus dearbhú comhréireachta CE. Socraítear lastais chomhdhlúite chuig an Meánoirthear agus CIS go seachtainiúil, rud a ghiorrú idirthuras le haghaidh orduithe níos lú.

Seirbhís a thosaíonn leis an bPainéal

Barántas 2 bhliain ó dháta an loingsiú, ag clúdach lochtanna déantúsaíochta lena n-áirítear an t-alt ard-reatha.

Freagra teicniúil 24 uair an chloig; téann ár n-innealtóirí i dteagmháil go rialta le glaonna coimisiúnaithe chun socrú painéil a athbhreithniú le do leictreoir.

Páirteanna breise trí DHL/FedEx; fágtar teagmhálaithe, méadair agus scáileáin tadhaill laistigh de 2 lá oibre.

RMA le grianghraif agus sraithuimhir: deimhnítear athsholáthar nó deisiú sula gcuirtear aon rud ar ais.

Pacáiste tacaíochta saor in aisce: bileog ríofa friothálacha, luachanna chasmhóiminte, agus seicliosta coimisiúnaithe.

Rabhaidh Sreangaithe agus Oibriúcháin

Mícheart: ag glacadh leis go gclúdaíonn scoradán 32A an dá ghunna. Ar dheis: méid an bheathú le haghaidh 64A in aghaidh na céime iomlán, nó déan gach gunna a chosaint ar leithligh.

Mícheart: cábla tanaí a athúsáid ó sheanshuiteáil. Ar dheis: 16mm2 ar a laghad in aghaidh na céime, uasmhéadaithe le haghaidh ritheann fada; seiceáil an titim voltas ag an ualach iomlán.

Mícheart: ligean don túr suí ag caipín firmware go deo mar níor uasghrádaíodh an painéal riamh. Ar dheis: taifead an caipín sa logáil cothabhála agus é a ardú ach amháin tar éis don bheatha a bheith cruthaithe.

Mícheart: tionóntaí gunna 1 agus gunna 2 a mheascadh ar shonrasc amháin. Ar dheis: coinnigh méadrú in aghaidh an tsoicéid cumasaithe; Tuairiscíonn OCPP gach cónascaire ar leithligh.

Mícheart: neamhaird a dhéanamh ar chasmhóiminte tar éis cuairt seirbhíse. Ar dheis: naisc busbharra agus lug ath-chasmhóiminte go bliantúil; is hailt scaoilte beagnach i gcónaí teipeanna teasa i bhfearas AC.

Mícheart: gan bacadh leis an bhfeiste srutha iarmharach. Ar dheis: oiriúnach RCD 30mA de réir na rialacha áitiúla; oibríonn an túr le cosaint chaighdeánach RCD.

Innealtóirí Áiseanna ina bhFocal Féin

Feistigh bainisteoir iosta in Almaty sé thúr do chabhlach cathrach 40 veain. Ba é an mata friothálacha 64A-in aghaidh na céime an comhrá iomlán lena dáileoir; a luaithe a deimhníodh spás cloiginn an chlaochladáin, thóg an coimisiúnú lá amháin. Thug sé faoi deara gur choinnigh na marcálacha chasmhóiminte ar an gclúdach busbar a leictreoirí ó buille faoi thuairim.

Phéireáil oibreoir lóistíochta i Guadalajara na túir le claochladán 250kVA ar feadh fiche bá pleanáilte. Admhaíonn siad gur sháraigh siad an claochladán céim amháin; bhí an costas breise beag agus tá an cosán fáis saor in aisce anois. A ngearán: tá an roghchlár 5-orlach domhain, agus is mó a úsáideann tiománaithe an app ar aon nós.

Ritheann oibreoir trádstórais in aice le Moscó na túir ag caipín firmware 11kW go dtí go gcuirfear fuinneamh ar an dara friothálacha an bhliain seo chugainn. Is é sin go díreach an plean céimnithe a mholamar, agus sin an fáth nár cheannaigh siad charger aon-ráta níos saoire.

Ceisteanna Coitianta: Cumhacht, Painéil, agus Gunnaí Dual

C: Cén friothálacha atá de dhíth ar thúr 44kW amháin?

A: Tá beathú trí phas meánmhéide ar feadh thart ar 64A in aghaidh na céime ag ualach iomlán, le seoltóirí 16-25mm2 ag brath ar fhad a rith.

C: An féidir leis an dá ghunna 32A a sheachadadh i ndáiríre ag an am céanna?

A: Sea, tá gach gunna rátáil 32A in aghaidh na céime; le chéile téann siad chuig an ainmchlár 44kW.

C: Cé mhéad túr is féidir le claochladán 250kVA a thacú?

A: Timpeall cúig ag ualach iomlán; le bainistíocht ualach OCPP is féidir leat níos mó a shuiteáil agus teorainn a chur leis an iomlán.

C: An dtacaíonn an túr le bainistíocht ualaigh?

A: Sea, lig teorainneacha reatha iargúlta OCPP 1.6J an t-ardán caipín ar gach cónascaire.

C: An bhfuil an túr seo aon-chéim comhoiriúnach?

A: Níl, ní mór dó 380VAC trí chéim; do shuíomhanna aon phas féach ar ár stáisiúin balla-suite 3.5-7kW.

C: Cén méid cábla le haghaidh reáchtáil 60-méadar?

A: Ríomh titim voltais ag 64A in aghaidh na céime; téann an chuid is mó de 60m i dtír ar 25mm2, ach deimhnigh le do leictreoir.

C: Cén fáth a bhfuil méadrú per-gunna tábhachtach?

F: Teastaíonn iomláin kWh ar leith ó bheirt thionóntaí ar aon túr amháin le haghaidh billeála cothrom; na méadair túr gach soicéad go neamhspleách.

C: Cad é an t-am luaidhe?

A: 15-20 lá oibre le haghaidh samhlacha caighdeánacha tar éis éarlais, mar an gcéanna lenár túir AC eile; tá mór-orduithe sceidealta ag luachan.
