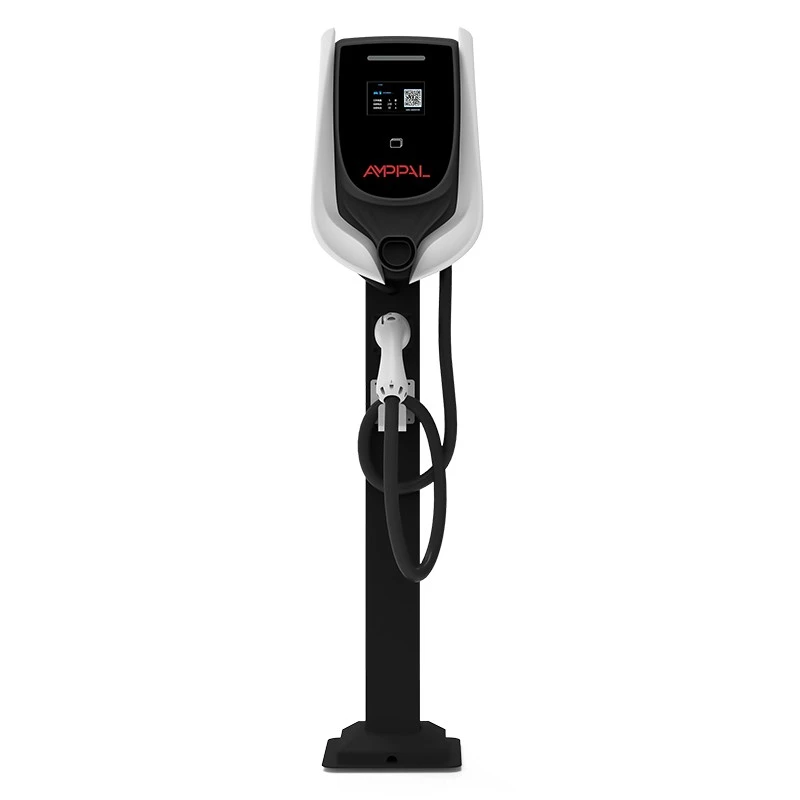

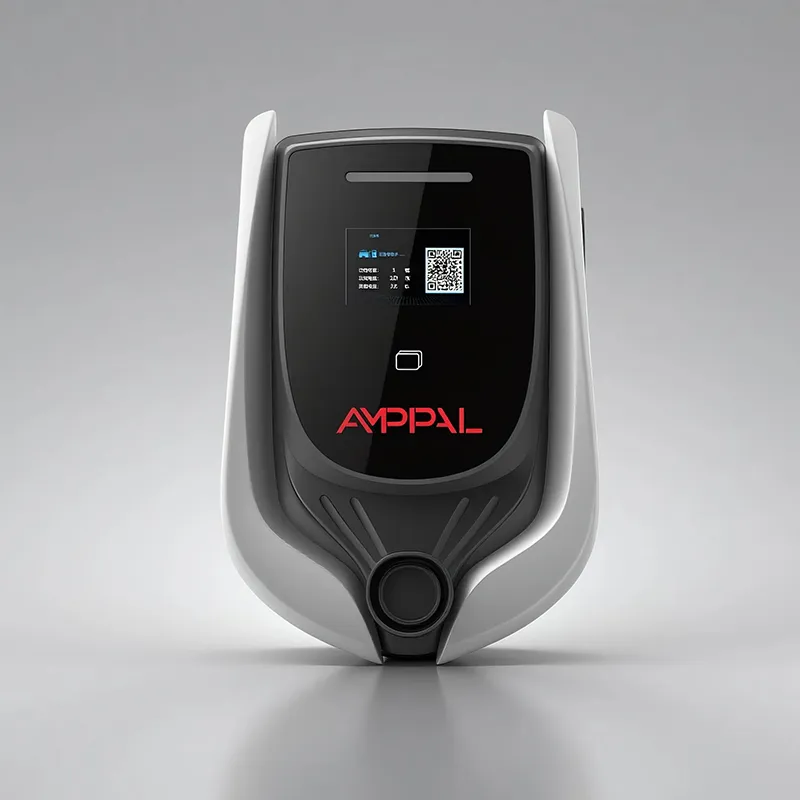

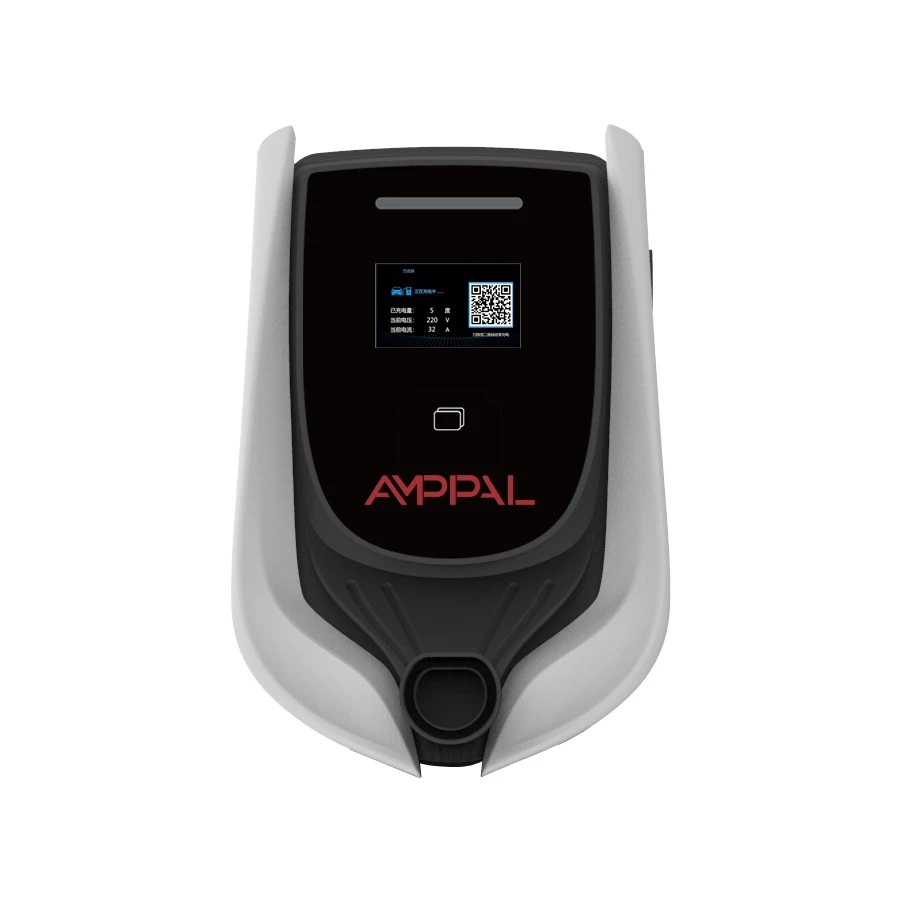

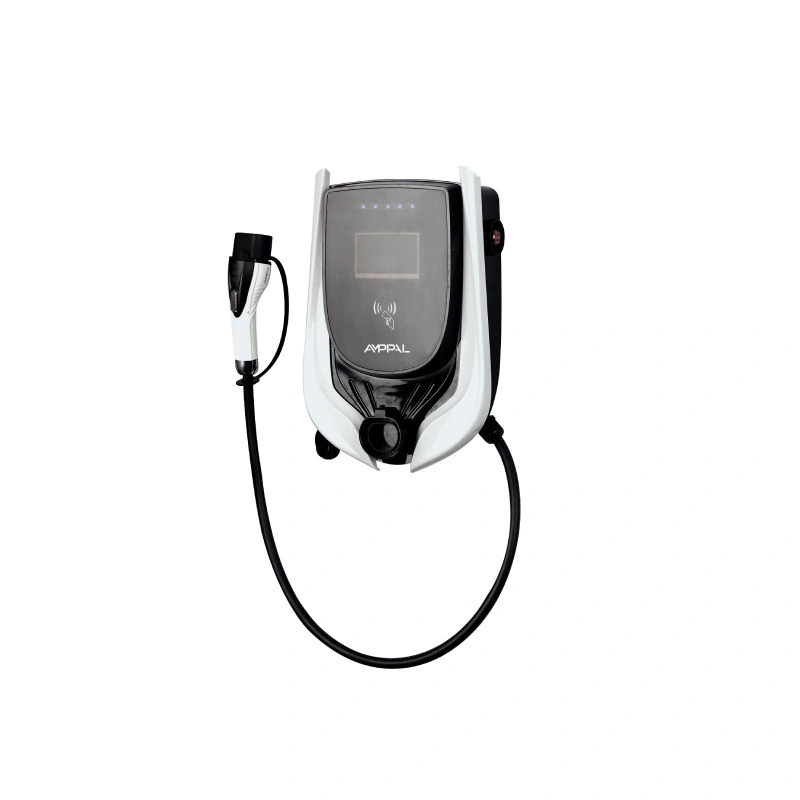

Stáisiún Muirearú Tráchtála AC EV 11kW OCPP le haghaidh Óstáin agus Árasáin

An Difríocht a Dhéanann Cumhacht Trí Chéim ag Láithreán Muirir

Is féidir le suíomh le cumhacht isteach teoranta freastal ar go leor EVs fós - má aontaíonn na stáisiúin cé a tharraingíonn. Tógtar an Stáisiún Muirir AC EV Tráchtála AMPPAL 11kW OCPP le haghaidh Óstáin agus Árasáin (Samhail AF-AC-11-L/BA-M-4-SD-P) don chaibidlíocht sin go díreach, agus is é ionchur trí phas an bunús.

Éileoidh charger aon phas 11kW thart ar 46A ó chéim amháin, rud is fuath leis an chuid is mó de na painéil tráchtála. Tógann an stáisiún seo thart ar 16A in aghaidh na céime thar thrí chéim chun an 11kW céanna a sheachadadh, ag coinneáil cothromaíocht chéim an tsuímh fiú agus an painéal sásta. Is é sin an difríocht idir charger a fheileann d’fhoirgneamh agus ceann a chuireann iachall ar uasghrádú seirbhíse.

Cuir an stack líonra - RFID, LCD, stiall stiúir, OCPP 1.6j leis thar cheithre rogha nascachta - agus tá stáisiún agat a ghearrann ní hamháin go tapa ach a thuairiscíonn, a thuairiscíonn, agus a thugann táirgeacht do bhainisteoir ualaigh an tsuímh.

Sé Buntáistí do Shuíomhanna a Reáchtálann Stáisiúin Il

Coinníonn ionchur trí phas ag ~16A in aghaidh na céime an luchtú in aghaidh an phas íseal, agus mar sin tá níos mó stallaí ag teacht leis an tseirbhís atá ann faoi láthair.

Cuireann bainistíocht ualaigh chomhordaithe teorainn le tarraingt iomlán an tsuímh, ag cosaint an príomh-bhriseadh nuair a bhíonn gach stalla á áitiú.

Taispeánann an stiall stiúir staid gach stáisiúin ó gach cearn den chrannchur, rud a ghearrann seiceálacha siúil d'fhoireann an láithreáin.

Coinníonn RFID agus OCPP 1.6j an bhilleáil in aghaidh an úsáideora cruinn fiú nuair a bhíonn deich seisiún ar siúl ag an am céanna.

Ligeann rátáil torainn ≤40dB do stáisiúin suí in aice le fuinneoga oifige agus ballaí árasáin gan aon ghearáin.

Taispeánann an LCD 4.3-orlach sonraí seisiúin ar an suíomh, agus taispeánann an t-inneall na sonraí céanna go cianda.

Sonraíochtaí Teicniúla

Timpeallachtaí a Bhaineann an Tairbhe is Mó as Stáisiún 11kW

Campais oifige ina dteastaíonn breisiú fiúntach ó fhostaithe le linn lá 8 n-uaire an chloig, ní hamháin trickle.

Túir árasán le soláthar tithe trí phas agus 5-20 stallaí páirceála cónaitheoirí.

Plazas miondíola agus forbairtí ilúsáide ina mbíonn láimhdeachas tábhachtach agus íocann aíonna in aghaidh an tseisiúin.

Slatanna beaga cabhlaigh ag muirearú veaineanna idir sealanna, le tuarascálacha ar thomhaltas in aghaidh na feithicle.

Foirgnimh a bhfuil teorainn dochta nasctha acu ina ndéanann an t-innealtóir leictreach buiséad do gach amp.

Mar a Roinneann Comhardú Ualach Dinimiciúla an Chumhacht atá ar Fáil

Tá uasteorainn ag gach láithreán: an príomh-bhriseadh, an claochladán, an conradh fóntais. Trí chothromú ualaigh a dhéanamh is buiséad é an uasteorainn sin. Tuairiscíonn na stáisiúin i ngrúpa a tharraingt beo chuig an ardán bainistíochta nó rialtóir áitiúil os cionn RS485, agus faigheann gach aonad teorainn reatha fíor-ama a choimeádann an tsuim faoin uasteorainn.

Nuair a phlocálann carr nua isteach, déanann an grúpa ath-leithdháileadh: d'fhéadfadh sé go n-imeoidh na seisiúin is faide a bhí ar siúl go hachomair, faigheann an núíosach sciar, agus ní théann aon duine ar thurais chuig an bpríomhscorthóir. Nuair a chríochnaíonn gluaisteáin, filleann an toilleadh saor go dtí na seisiúin atá fágtha. Feiceann tiománaithe go n-athraíonn dath an stiall stiúir; Feiceann innealtóir an tsuímh na huimhreacha sa backend.

Iompraíonn OCPP 1.6j taobh an idirbhirt agus na cumraíochta — tús/stop, kWh, taraifí, aitheantais cártaí — agus an nasc áitiúil ag baint leis an gcomhordú ualaigh. Tá an scoilt sin d'aon ghnó: ní mór don bhilleáil an scamall, ní mór na milleasoicindí a rialú faoi láthair, agus níor cheart go mbeadh na milleasoicindí ag fanacht le turas babhta 4G.

Deimhniú agus Fíorú Sábháilteachta

Clúdaíonn UL 2202 sábháilteacht tógála agus leictreachais an chórais luchtaithe iomlán; Clúdaíonn UL 2231-2 an ciorcad cosanta pearsanra.

Fíoraítear iompraíocht chothromaíochta agus caillteanais trí phas i dtástáil mhonarcha, lena n-áirítear cásanna donn-amach.

Deimhnítear IP54 le tástálacha spraeála agus deannaigh calabraithe ar shamplaí táirgeachta.

Déantar an rátáil fuaimiúil ≤40dB a thomhas ag méadar amháin ar sheastán tástála, agus comhdaítear an taifead leis an mbaisc.

Gabhann gach aonad tástálacha hipite agus inslithe agus coinnítear torthaí sraithuimhir ar chomhad.

Déanaimid aththástáil ar iompar OCPP 1.6j ar inneall tagartha ag gach scaoileadh; Déantar loighic ualachchothromaithe a sheiceáil go háirithe i gcoinne cásanna ilaonad.

Ocht gCéim Táirgthe Taobh thiar de Stáisiún 11kW

Tionóltar an tionól ar champas Zhejiang a sheol os cionn milliún aonad luchtaithe in 2024, áit a roinneann robots FANUC agus trealamh léasair TRUMPF an t-urlár leis na línte AC agus DC.

1. Déantar cruach imfhálú a ghearradh le léasair agus brú-choscánaithe, ansin brataithe le púdar.

2. Déantar athsheachadáin isteach, teagmhálaithe agus cláir a sheiceáil i gcoinne liostaí soláthraithe ceadaithe.

3. Tá boird chumhachta agus cumarsáide tógtha ag SMT agus athshreabhadh-sádráilte.

4. Déantar sreangú trí phas a chur le chéile agus seiceáil an chasmhóiminte le tiománaithe calabraithe.

5. Tá an firmware flashed agus cláraíonn an t-aonad le hinneall tástála OCPP.

6. Déantar croitheadh ​​láimhe ualachchothromaithe RS485 idir aonaid péireáilte.

7. Hipot, insliú, agus rith dóite cumhachtaithe ar gach stáisiún.

8. Dúnann ainmchlár, marcanna UL, agus pacáil cartán an líne.

Treoir Mhéadaithe do Shuímh Ilstáisiúin

Oibrigh ar gcúl ón tseirbhís. Má tá soláthar trí phas ag an bhfoirgneamh agus gur féidir leis an innealtóir ciorcad 16A in aghaidh na céime a thabhairt do gach stalla, is é stáisiún 11kW in aghaidh an stalla an dlús ceart le haghaidh oifigí, árasáin agus go leor úsáide measctha. Más suíomh aon phas amháin é an láithreán, is é an stáisiún OCPP 7kW an rogha macánta - ní mór don aonad seo trí chéim a bheith fiú a phraghas.

Anois an chuid mhaol. Is é seo an táirge mícheart le haghaidh cabhsa dhá ghluaisteán (cosnaíonn aonad 3.5kW nó 7kW níos lú agus déanann sé an jab), le haghaidh aon láimhdeachas pleanála láithreáin faoi bhun 30 nóiméad (is é sin críoch DC), agus do shuíomh nach bhfuil an soláthar trí phas deimhnithe ag innealtóir leictreach ar pháipéar. Is éard atá i gceist le hordú roimh iniúchadh an phainéil an chaoi a bhfeictear costais uasghrádaithe.

Nuair a bhíonn amhras ort, ceannaigh an grúpa ualach-bhainistithe: is féidir stáisiúin den teaghlach seo a mheascadh le siblíní ísealchumhachta ar shuíomh amháin, arna gcomhordú faoi uasteorainn aonair. Is gnách go mbíonn an tsolúbthacht sin níos saoire ná an meascán cruinn cumhachta a mheas ar an gcéad lá.

Cén Fáth a Roghnaíonn Oibreoirí Láithreáin AMPPAL

Is é an seoladh caighdeánach 15-20 lá oibre; is féidir rolladh amach céimneach suímh a chur in áirithe sna sliotáin táirgthe atá beartaithe.

Clúdaíonn roghanna OEM brandáil imfhálú, scáileán tosaithe LCD, agus saothar ealaíne cárta RFID.

Tá comhtháthú OCPP 1.6j doiciméadaithe, agus cuidíonn ár n-innealtóirí le d'ardán a nascadh ar an gcéad imscaradh.

Soláthraítear deimhnithe UL 2202 agus UL 2231-2 leis an loingsiú do do chomhairleoirí agus do chigirí.

Oibrímid 200+ stáisiún luchtaithe sinn féin, agus tacaíonn ár n-innealtóirí le 500 aonad fuaraithe leacht thionscadal hidrigine glas NEOM - scála a thaispeánann sa mhonarcha.

Pacáistiú agus Lastais do Stáisiúin Trom

Loingeas gach stáisiún i cartán cúr-cradled in aice le 60 × 44 × 32 cm le meáchan comhlán thart ar 14 kg, lena n-áirítear an lúibín balla, cártaí RFID tosaithe, agus lámhleabhar. Tástáil déanta ar an gcúinne, agus an t-ainmchlár samhail agus an marc UL clóite ar aghaidh an cartáin.

Tógann lasta mara palletised thart ar 20-24 stáisiún in aghaidh an phailléid agus thart ar 250 in aghaidh an choimeádáin 40HQ; Tá meascadh na malairtí OCPP 3.5kW, 7kW, agus 11kW in aon loingsiú amháin caighdeánach do dháileoirí.

Luaímid EXW, FOB Ningbo, nó CIF le sonrasc tráchtála, liosta pacála, deimhniú tionscnaimh, agus cóipeanna deimhnithe OL don bhróicéir custaim.

Tar éis Díolachán: Barántas, Firmware, agus Cothabháil

Barántas dhá bhliain i gcoinne lochtanna déantúsaíochta ar an stáisiún agus modúil inmheánacha.

Brúigh nuashonruithe firmware go cianda tríd an inneall; is féidir paraiméadair ualachchothromaithe a choigeartú gan cuairt ar an láithreán.

Léitheoir, painéal nó modúl uait? Tá seolta 3-5 lá oibre ó dheimhniú.

Léann diagnóisic cianda stádas OCPP agus logálann sé le d'innealtóir ar ghlao.

Maireann infhaighteacht páirteanna cúig bliana tar éis dheireadh na táirgeachta don teaghlach seo.

Mícheart vs Ceart: Suíomh Ilstáisiúin a Rith

Mícheart: ligean do leictreoir áitiúil glacadh leis gur féidir le gach stáisiún 11kW iomlán a tharraingt gan an tseirbhís a sheiceáil. Ar dheis: cumas trí phas a dhearbhú agus an uasteorainn ualaigh a shocrú sula ndéantar an grúpa a fhuinneamh.

Mícheart: cothromaíocht ualach a chumrú uair amháin agus dearmad a dhéanamh air tar éis don fhoirgneamh tionóntaí a chur leis. Ar dheis: athbhreithniú a dhéanamh ar an uasteorainn aon uair a athraíonn ualaí an tsuímh.

Mícheart: ag léamh an stiall stiúir ó 50 m ar shiúl agus buille faoi thuairim. Ar dheis: aontú ar finscéal datha le foireann an tsuímh - ciallaíonn glas saor in aisce, ciallaíonn gorm muirearú, ciallaíonn dearg locht.

Mícheart: stáisiúin gléasta díreach taobh thiar de bhalla seomra leapa toisc go bhfuil an rátáil 40dB. Ar dheis: balla roinnte nó suíomh conaire; Tá 40dB ciúin, ach ní ciúnas é.

Mícheart: ag brath ar an scamall le haghaidh rialú reatha. Ar dheis: an comhordú ualaigh a choinneáil ar an nasc RS485 áitiúil nó an rialtóra ionas go mairfidh sé hiccups líonra.

Eispéiris Oibreora Ó Shuímh Ilphointí

Ritheann bainisteoir saoráide ag campas oifige in aice le München ocht stáisiún do 300 fostaí. Is é 45kW an t-uasteorainn ualaigh, agus le linn luaith phlocála na maidine gearrtar seisiúin fhada ar an gcóras chun daoine nua a chur in oiriúint; Is é an t-aon ghearán atá aige ná gur ghlac an comhtháthú tosaigh backend lá iomlán de ghlaonna sular bhain an loighic taraife mar a bhíothas ag súil leis.

Shuiteáil bord túr árasán 40 stór in Iostanbúl sé stáisiún sa gharáiste faoi thalamh, áit a raibh soláthar trí phas i bhfeidhm cheana féin. Is maith le cónaitheoirí na tuarascálacha in aghaidh an úinéara; Tugann an bord faoi deara go dtaispeánann LCD an stáisiúin biachláir Bhéarla, a d'iarr roinnt cónaitheoirí níos sine faoi, agus phriontáil an fhoireann maoine cárta aon-leathanach sa Tuircis.

Chuir plaza miondíola i Melbourne ceithre stáisiún ag na sraitheanna isteach. Gearrann an t-oibreoir táille in aghaidh an tseisiúin tríd an inneall agus deir sé gurb é an stiall LED an uirlis seirbhíse custaiméara is saoire ar an láthair - aimsíonn tiománaithe bá saor ón gcarr. An mian amháin atá aige: cábla caighdeánach níos faide, cé go n-admhaíonn sé go bpáirceann formhór na dtiománaithe laistigh dá rochtain ar aon nós.

Ceisteanna Comhardaithe Luchtaigh Ó Oibreoirí Suímh

C: Cad a chiallaíonn ionchur trí phas do mo shuíomh?

A: Seachadann thart ar 16A in aghaidh na céime thar thrí chéim ~11kW, mar sin ní iompraíonn aon phas amháin ualach trom 46A.

C: An gá go mbeadh 11kW ag gach stáisiún ar an láithreán?

A: Níl. Meascann an teaghlach seo aonaid 3.5kW, 7kW, agus 11kW faoi uasteorainn ualaigh chomhordaithe amháin.

C: Cad a tharlaíonn nuair a phlocálann carr nua i lár an tseisiúin?

A: Athdháileann an grúpa laistigh den uasteorainn; d'fhéadfadh go laghdódh seisiúin reatha go hachomair, agus go dtiocfaidh laghdú ar thoilleadh nuair a chríochnaíonn gluaisteáin.

C: An bhfuil 16A in aghaidh na céime crua ar an sreangú?

A: Tá sé níos uaisle ná ciorcad aon phas 11kW agus coinníonn sé cothromaíocht chéim fiú - is é sin pointe an dearaidh.

C: Conas a chabhraíonn an stiall stiúir ar shuíomh gnóthach?

A: Taispeánann sé sracfhéachaint ar staid gach stáisiúin ó gach cearn den chrannchur, rud a shábhálann seiceálacha siúil foirne.

C: An bhfuil 40dB ciúin i ndáiríre?

A: Níos ciúine ná an comhbhrúiteoir cuisneora ag méadar amháin, agus sin an fáth go n-oireann an t-aonad d'oifigí agus do bhallaí cónaithe.

C: An féidir le carr aon phas an stáisiún seo a úsáid?

A: Sea, déanfaidh sé muirear ar ráta níos ísle ag baint úsáide as na céimeanna is féidir leis a bhaint amach; déanann an stáisiún agus an carr idirbheartaíocht ar an sruth sábháilte.

C: Cad a tharlaíonn má chailleann an suíomh idirlín?

A: Tá cártaí RFID aitheanta fós ag obair ón liosta áitiúil, stóráiltear idirbhearta, agus uaslódálann gach rud nuair a fhilleann an nasc.
