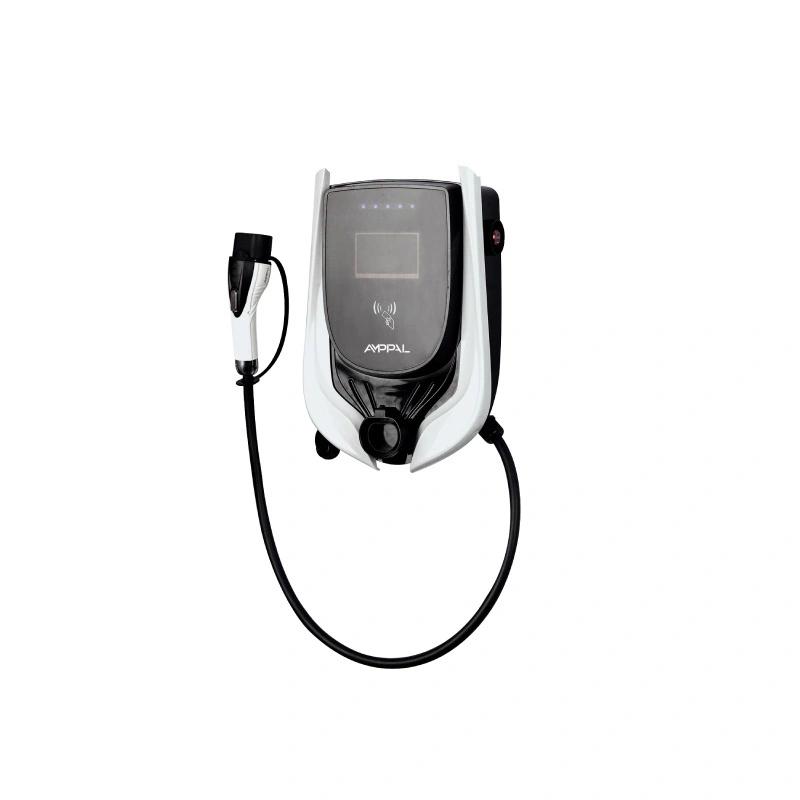

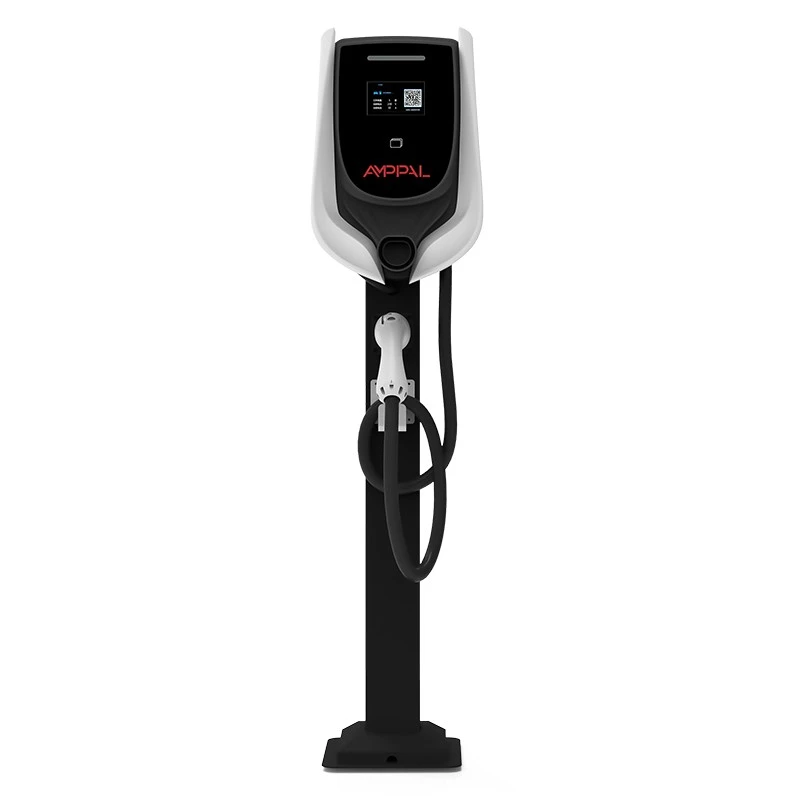

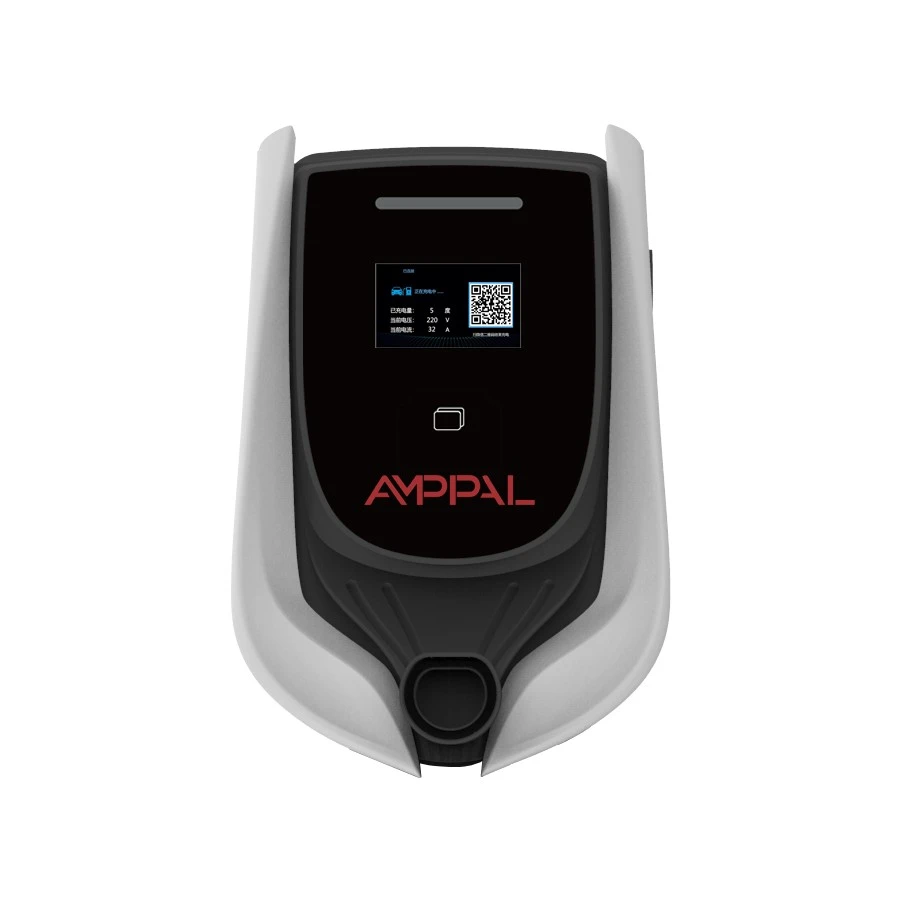

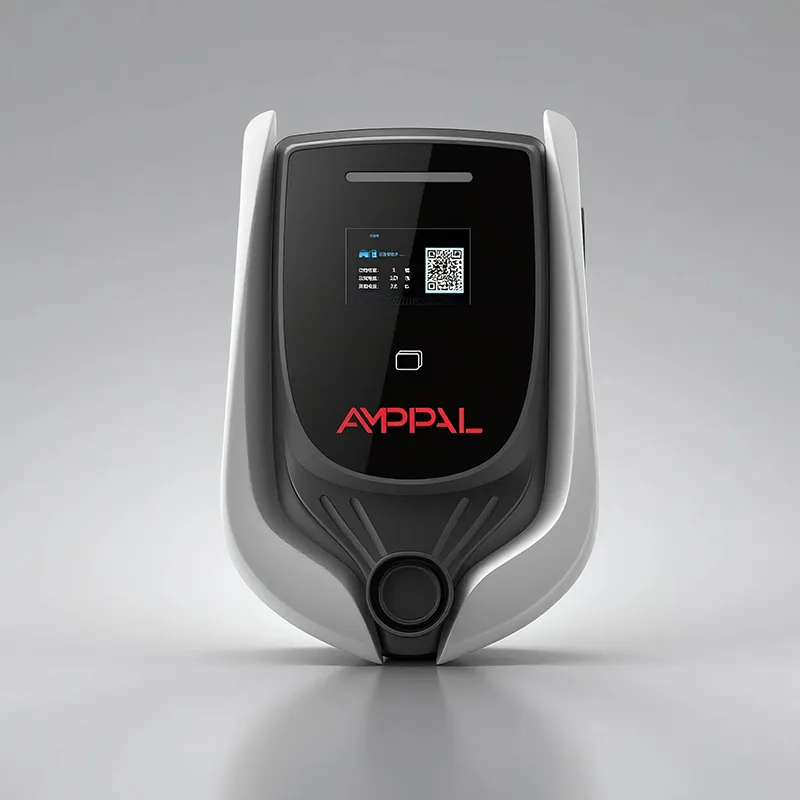

Stáisiún Muirir Chliste AC EV 7kW OCPP le haghaidh Maoine Tráchtála

Cén Fáth a Bhfuil Tábhacht ag Teastas OL Níos Mó ná Rátálacha Cumhachta i SAM

Sna Stáit Aontaithe, tá tábhacht níos mó ag an deimhniú ná na cileavata - agus is é UL an deimhniú. Ní táirge Eorpach é an stáisiún 7kW seo (Samhail AF-AC-7-L/B-A-M-4-SD-P) a dhíoltar le Meiriceánaigh; is aonad soláthair EV é a tógadh, a tástáladh, agus a dhoiciméadaítear de réir an dá chaighdeán de chuid OL a ndéanann údaráis na SA iniúchadh orthu i ndáiríre: UL 2202 agus UL 2231-2.

Is é an difríocht idir díol isteach san AE agus díol isteach i SAM ná an difríocht idir féindearbhú agus liostú tríú páirtí. Is dearbhú monaróir é CE don mhargadh Eorpach; Cuardaíonn cigirí foirgneamh SAM, árachóirí agus fóntais OL, agus diúltaíonn go leor clár lacáiste áirgiúlachta trealamh gan é.

Is é Airteagal 625 NEC an cód a rialaíonn suiteálacha trealaimh luchtaithe feithiclí leictreacha, agus cuireann cigirí é i bhfeidhm tríd an údarás áitiúil a bhfuil dlínse aige. Déanann stáisiún atá liostaithe in Ollscoil Luimnigh agus a bhfuil ainmchlár soiléir an comhrá ceadanna gearr air. Is é sin an táirge fíor anseo: páipéarachas a dhúnann, ceadanna a théann, agus árachas a fhanann socair.

Sé Buntáiste a Bhaineann leis an Stáisiún Seo a Threoraítear le Comhlíonadh

Clúdaíonn liostú UL 2202 an córas iomlán muirir, agus is é sin an méid a chuir innealtóirí tionscadail na SA sa bhileog sonraí.

Clúdaíonn UL 2231-2 an ciorcad cosanta pearsanra, seiceann na cigirí ciseal turraing-sábháilteachta roimh fhuinneamh.

Tagann aon phas 240V ag 32A le seirbhís chónaitheach agus tráchtála éadrom Mheiriceá Thuaidh.

Déanann RFID móide OCPP 1.6j an stáisiún a thiontú ina shócmhainn inbhilleáilte, ní asraon saor in aisce do neamhchónaitheoirí.

Coinníonn séalaithe IP54 agus rátáil torainn ≤40dB inmharthana do gharáistí, carports agus struchtúir pháirceála laistigh.

Tá an marc UL ar an ainmchlár infhíoraithe in eolaire ar líne OL, agus is é sin an chaoi a ndéanann ceannaitheoirí seiceáil sula ndéanann siad ordú.

Sonraíochtaí Teicniúla

Imscaradh ar fud na SA agus Cheanada

Tithíocht ilteaghlaigh i stáit le cóid foirgníochta atá réidh le haghaidh EV, ina bhfuil gach spás páirceála réamhsreangaithe ag 240V.

Muirearú san ionad oibre do luchtanna fostaithe, le haisghabháil costais tríd an inneall OCPP.

Garáistí condominium i gCeanada áit a bhfuil gá ag an mbord le méadrú in aghaidh an úinéara agus rialú rochtana.

Páirceáil óstáin agus miondíola áit a ngearrann aíonna thar oíche agus iompraíonn an fóilió an costas.

Slatanna cabhlaigh éadroma ag rith veaineanna agus piocadh a pháirceálann 8-10 uair an chloig agus a dteastaíonn seisiúin iontaofa 32A uathu.

Cad a Dheimhnigh UL 2202 agus UL 2231-2 i ndáiríre

Is é UL 2202 an caighdeán sábháilteachta do threalamh córais luchtaithe feithiclí leictreacha: tógáil, sreangú, insliú, agus iompar dóiteáin an stáisiúin iomlán faoi ghnáthchoinníollacha agus faoi choinníollacha locht. Ciallaíonn sé seo go bhfuil an t-imfhálú, an teagmhálaí, an leagan amach PCB, agus an dearadh teirmeach athbhreithnithe ag innealtóirí OL i gcoinne na gceanglas foilsithe.

Is é UL 2231-2 an caighdeán cosanta pearsanra. Rialaíonn sé an ciorcadóireacht a chuireann cosc ​​​​ar turraing leictreach nuair a phlocálann úsáideoir cónascaire fliuch, é a dhíphlugáil nó teagmháil a dhéanamh leis: seiceálacha leanúnachais talún, monatóireacht a dhéanamh ar an sruth sceite, agus na meicníochtaí a dhí-fhuinneamhaíonn an t-aschur sula ndéantar teagmháil le cuid beo.

Suíonn an dá liosta in eolaire poiblí OL faoin uimhir mhúnla, mar sin feiceann cigire leictreach i Texas agus innealtóir condor i Toronto an teastas céanna a sheolaimid chugat. Gan aon chluichí fótachóipe, gan aon teanga ‘coibhéiseach le teanga OL’ — ​​is cruthúnas é an liostú.

Thar UL: Dearbhú Cáilíochta sa Táirgeadh

Déantar gach baisc táirgeachta a rianú de réir sraithuimhir chuig a taifid tástála, a choinnímid ar feadh deich mbliana.

Ritheann gach stáisiún hipot iomlán agus tástáil inslithe roimh phacáil; tá na luachanna pas logáilte.

Cuirtear gach tógáil firmware in aghaidh inneall tagartha sula scaoiltear é, mar sin ní féidir le nuashonrú do chomhtháthú billeála a bhriseadh go ciúin.

Déantar raon léitheoirí RFID, codarsnacht LCD, agus feidhm stiall stiúir a sheiceáil ar gach aonad, gan sampláil.

Déantar torthaí IP54 agus fuaimiúla (≤40dB) a fhíorú ar shamplaí táirgeachta agus a chomhdú leis an taifead baisc.

Déantar iniúchadh ar chóras cáilíochta na monarchan féin faoi chlár faireachais Ollscoil Luimnigh, mar sin fanann an liostú beo.

Ó Leath-mhiotal go Stáisiún Críochnaithe: Ocht gCéim

Roinneann an líne campas Zhejiang a sheachaid níos mó ná milliún aonad muirir i 2024, le robots FANUC ar thionól agus gearrthóirí léasair TRUMPF ar na himfháluithe.

1. Tá cruach imfhálú gearrtha léasair, brúite-choscánaithe, agus brataithe le púdar.

2. Déantar gaiscéid agus na dromchlaí séalaithe IP54 a fheistiú agus a iniúchadh.

3. Tá boird chumhachta agus cumarsáide tógtha ag SMT agus athshreabhadh-sádráilte.

4. Tá an modúl LCD, stiall stiúir, agus RFID suite agus calabraithe.

5. Tá bogearraí luchtaithe, agus ní théann aon aonad thar an stáisiún seo go dtí go mbeidh croitheadh ​​láimhe beo curtha i gcrích aige lenár n-inneal tagartha.

6. Déantar cosáin Ethernet, 4G, WiFi, agus RS485 a fheidhmiú in ord.

7. Ritheann tástálacha hipite, inslithe agus dóite isteach ar gach stáisiún.

8. Téann ainmchláir, marcanna UL, agus cartáin ar aghaidh roimh an stampa QC.

Seiceáil Comhlíonta: An bhfuil an Stáisiún seo Ceart do Do Shuíomh?

Oireann an stáisiún seo do shuíomhanna SAM agus Cheanada le seirbhís aon phas 240V, ciorcad 32A in aghaidh an stalla, agus gá le rialú rochtana nó le billeáil. Gheobhaidh bardais a bhfuil cóid réidh le haghaidh EV, tiarnaí talún ag éileamh lacáistí áirgiúlachta, agus conraitheoirí ag tógáil tionscadail shainiúla amach go ndéanann páipéarachas Ollscoil Luimnigh leath an phoist díolacháin dóibh.

Is é an táirge mícheart i dtrí chás. Ba cheart go dtógfadh suíomhanna le seirbhís trí phas agus riachtanais 11kW in aghaidh an tstábla stáisiún OCPP 11kW ina ionad. Teastaíonn DC ó láithreacha a bhfuil láimhdeachas fo-30 nóiméad ag teastáil uathu, ní an t-aonad AC seo. Agus is féidir le suíomh nach bhfuil aon rún aige úsáideoirí nó billí a bhainistiú airgead a shábháil ar shamhail níos simplí - ní fiú a gcostas an chairn RFID agus OCPP ach amháin nuair a riarann ​​duine iad.

Roimh ordú, deimhnigh trí rud le do leictreoir: is é 240V an tseirbhís, tá an ciorcad stalla rátáil 32A leanúnach, agus tá cosán líonra (Ethernet, comhartha ceallacha, nó wifi) nó plean oibriúcháin ceadaithe as líne ag an limistéar páirceála. Déanfaidh ár n-innealtóirí an nascacht a mhapáil leat ceachtar bealach.

Cén fáth a roghnaíonn Suiteálaithe SAM AMPPAL

15-20 lá oibre ó ordú go seolta, a oireann sceidil tógála níos fearr ná amanna luaidhe gnáth OEM.

Roghanna OEM: do bhranda ar an imfhálú, scáileán tosaithe, agus cártaí RFID, chomh maith le lámhleabhair Bhéarla mar chaighdeán.

Roinntear deimhnithe UL 2202 agus UL 2231-2, chomh maith le comhaid CE, TÜV, agus CB na monarcha le d'fhoireann spec.

Déantar MOQ a chaibidil in aghaidh an ordaithe; is gnách go dtosaíonn conraitheoirí agus dáileoirí le 20-50 aonad.

Oibrímid 200+ stáisiún muirir sinn féin, mar sin labhraíonn ceannaitheoirí SAM le foireann a ritheann luchtairí freisin, ní hamháin iad a dhíol.

Pacáil Easpórtála, Luchtú Coimeádán, agus Páipéarachas

Seoltar gach stáisiún i cartán cúr-cradled in aice le 58 × 42 × 30 cm, meáchan comhlán thart ar 12 kg, leis an lúibín balla, cártaí RFID tosaithe, agus lámhleabhar. Iompraíonn cartáin an t-ainmchlár samhail agus marc liostála OL le haghaidh iniúchta éasca ag an gcalafort.

Glacann lasta mara palletised 24-30 stáisiún in aghaidh an phailléid agus thart ar 300 in aghaidh an choimeádáin 40HQ; Is gnáthamh iad ualaí measctha leis na stáisiúin OCPP 3.5kW agus 11kW do dháileoirí a thógann raon.

Ullmhaítear doiciméid do bhróicéirí custaim SAM: sonrasc tráchtála, liosta pacála, deimhniú tionscnaimh, agus cóipeanna de dheimhnithe Ollscoil Luimnigh. Luaaimid EXW, FOB Ningbo, nó CIF agus long trí Ningbo nó Shanghai.

Barántas agus Struchtúr Tacaíochta Áitiúil

Barántas dhá bhliain i gcoinne lochtanna déantúsaíochta ar an stáisiún agus modúil inmheánacha.

Forluíonn uaireanta tacaíochta le criosanna ama SAM, agus léann ciandhiagnóisic logaí OCPP leat ar ghlao.

Seoltar léitheoirí, painéil LCD agus modúil chumhachta ón stoc i 3-5 lá oibre.

Brúigh nuashonruithe firmware go cianda tríd an inneall; Ní dhéantar comhpháirteanna atá liostaithe ag UL a mhalartú riamh in ionad ionadaithe.

Leanann cúig bliana de chlúdach páirteanna breise tar éis scor den mhúnla seo.

Botúin Suiteála agus Oibriúcháin le Seachaint

Mícheart: an stáisiún a fhuinneamh sula mbeidh an cead sínithe ag an údarás áitiúil. Ar dheis: ag tarraingt an cheada, ag taispeáint liostú Ollscoil Luimnigh, agus ag fuinneamh tar éis iniúchta.

Mícheart: an stáisiún a chur i dtír ar chiorcad 50A roinnte le hualaí eile. Ar dheis: ciorcad tiomnaithe 32A rátáilte do gach stalla, in aghaidh an NEC 625.

Mícheart: gan bacadh leis an seiceáil talún mar 'd'oibrigh sé ag an suíomh deireanach'. Ar dheis: fíoraigh an talamh agus an leanúnachas talún ar an láithreán; Braitheann cosaint UL 2231-2 air.

Mícheart: cárta RFID amháin a thabhairt don fhoirgneamh iomlán. Ar dheis: cártaí in aghaidh an úsáideora ionas go bhfanann loga idirbheart OCPP brí le haghaidh billeála.

Mícheart: ag glacadh leis go bhfuil teip líonra brící ar an stáisiún. Ar dheis: gearrtar cártaí aitheanta ón liosta áitiúil, agus uaslódálann idirbhearta nuair a fhilleann an nasc.

Aiseolas ó Shuiteálaithe agus Chabhlaigh Mheiriceá Thuaidh

Shuiteáil conraitheoir leictreachais i meitreo Dallas-Fort Worth 30 stáisiún thar thrí thionscadal ilteaghlaigh in 2025. Deir sé gur ghiorraigh comhad OL a chomhráite ceadúnais ó sheachtainí go laethanta, agus gurb é an t-aon ghearán atá aige gurb é an t-aonad 12 kg ná ardaitheoir beirte ar dhréimire - úsáideann a fhoireann cúntóir anois ar gach gléas.

Ritheann bord condo i Toronto ceithre stáisiún i gharáiste faoi thalamh. Easpórtálann an bainisteoir maoine in aghaidh an úinéara kWh tuarascálacha gach mí; is é an t-aon ghreim ná biachláir Bhéarla amháin an LCD, a luaigh úinéir francafóin le linn na chéad míosa.

Gearrann maoirseoir cabhlaigh i Chicago 12 veain oibre thar oíche ar ocht stáisiún. Seisiúin a bheith iontaofa trí gheimhreadh amháin Illinois; ba é an nóta a thug sé dúinn ná go bhfuil an stiall stiúir geal go leor chun gearrthaisce a léamh i go leor dorcha, rud a áiríonn sé mar ghné, cé go dtugann a thiománaí aistrithe oíche ‘beacon’ air.

Ceisteanna Comhlíonta Iarrann Ceannaitheoirí SAM

C: Cad a chiallaíonn UL Listed don stáisiún seo?

A: Rinne innealtóirí OL athbhreithniú agus tástáil ar an aonad iomlán go UL 2202 agus UL 2231-2, agus fanann an liostú beo faoi fhaireachas monarchan.

C: Glactar le CE i SAM, ceart?

A: Ní hea. Is dearbhú AE-mhargaidh é CE; Cuardaíonn údaráis SAM a bhfuil dlínse acu liostaí tríú páirtí ar nós OL, agus teastaíonn lacáistí ó go leor fóntais.

Q: Cad é NEC 625?

A: An t-alt Cód Náisiúnta Leictreach a chlúdaíonn suiteáil trealaimh luchtaithe EV - ceanglais maidir le méid ciorcaid, talamh agus dínascadh.

C: An gá ceadúnas a shuiteáil?

A: Sa chuid is mó de dhlínsí na SA agus Cheanada, tá, agus is é liostú OL go díreach cad ba mhaith leis an gcigire a fheiceáil ar an ainmchlár.

C: An ngearrfaidh sé EV mhargadh na SA?

A: Sea, seachadann sé 240V aon chéim ag suas le 32A leis an leagan cónascaire cumraithe do do mhargadh.

C: An bhfuil feidhm ag lacáistí fóntais?

A: Go leor lacáistí riocht fóntais SAM ar threalamh atá liostaithe ag Ollscoil Luimnigh; seiceáil liosta clár d'fhóntas áitiúil.

C: Cad a tharlóidh mura bhfuil idirlíon ag an limistéar páirceála?

A: Coinníonn an stáisiún liosta údaraithe áitiúil agus stórálann sé idirbhearta, agus iad á uaslódáil nuair a bhíonn nasc ar fáil.

C: Conas a oibríonn billeáil tráchtála?

A: Léarscáil cártaí RFID chuig cuntais san inneall OCPP, a iompaíonn seisiúin ina sonraisc nó tuarascálacha leithdháilte.
