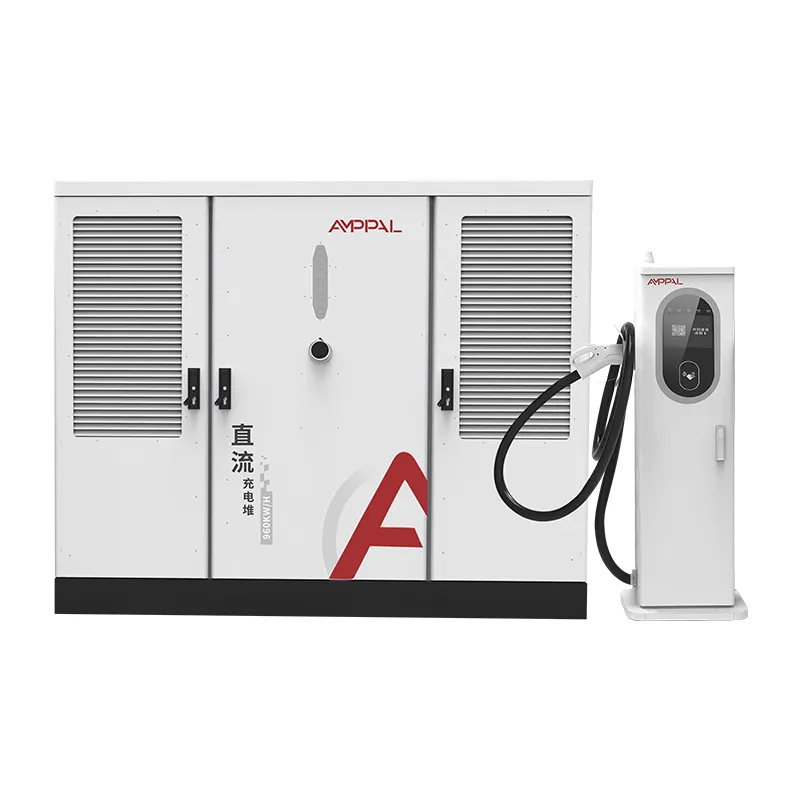

Córas Muirir EV Ultra-Gasta 600kW de Chineál DC do Mhoil Muirearú Móra

Ailtireacht de Chineáil Scoilte: Rudaí a Cheannaíonn Tú I nDáiríre Má Scarann ​​tú an Chomh-Aireacht

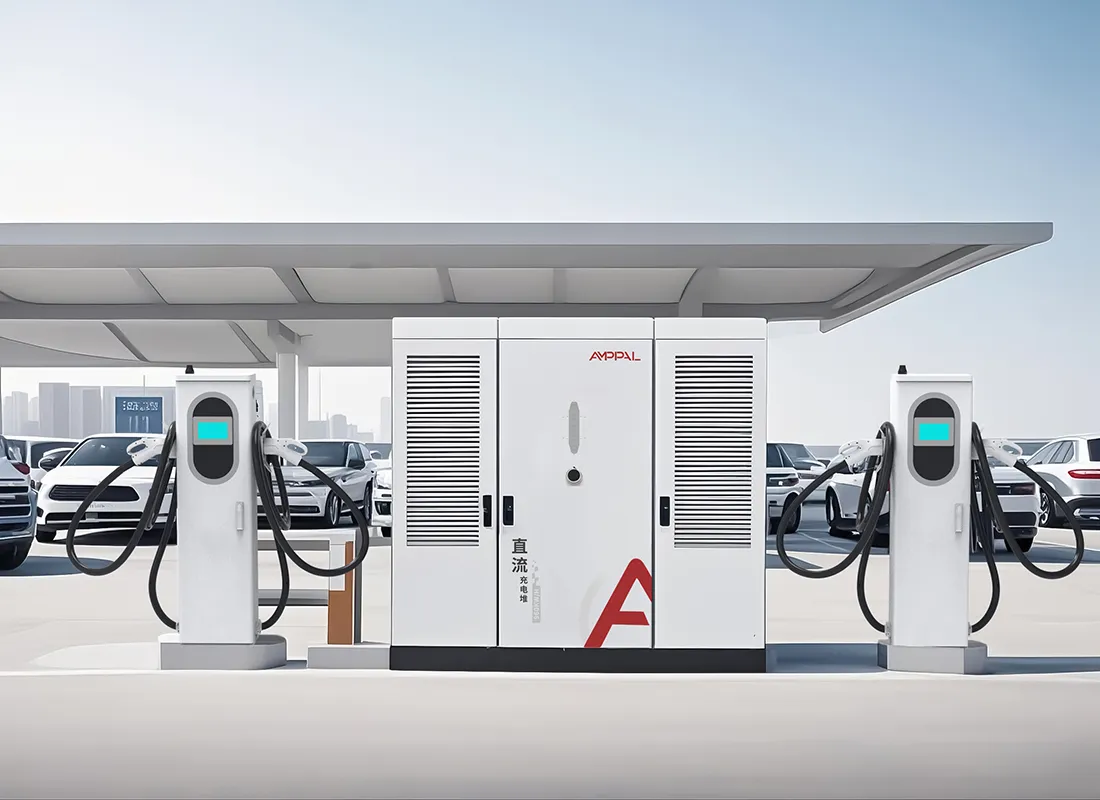

Tá an chuid is mó de na suíomhanna luchtaithe leagtha amach ar gcúl: críochnaíonn an trealamh is troime agus is suntasaí ina sheasamh i lár an limistéir pháirceála, in aice leis na gluaisteáin. Casann córas de chineál scoilte é sin thart. An comh-aireachta cumhachta 2200 x 1800 x 1000 mm, an chuid a dhéanann comhshó AC-go-DC agus a iompraíonn an 65 dB de torann lucht leanúna, téann sé isteach i gcúinne, seomra fóntais, nó taobh thiar de fhál. Níl in aice leis an bhfeithicil ach an teirminéal, dáileoir 1517 x 650 x 300 mm le cábla agus cónascaire.

Fuaimeann an scaradh sin simplí, ach athraíonn sé beagnach gach rud faoin gcaoi a dtógtar agus a ritear stáisiún. Ritheann cáblaí ionchuir trom go dtí an comh-aireachta uair amháin; tá an beathú DC chuig gach críochfort gearr agus éasca le bealach faoin mbá. Stopann tú ag argóint le tiarnaí talún faoi spás urláir, mar is iad na méadar cearnacha is daoire i bhfoirgneamh ná na cinn atá faoi ghluaisteán.

Buntáistí Lárnacha an Chórais Scoilte 600kW

Scarann ​​sé dhifríocht phraiticiúil an leagan amach seo ó chomh-aireachta comhtháite 600kW, agus níl aon cheann acu cosmaideacha.

Tá socrúchán comh-aireachta saor in aisce: cuir an t-aonad cumhachta i seomra meaisín, cúinne fál, nó faoi cheannbhrat, agus ní thógann an críochfort ach an paiste beag in aice leis an mbá.

Ciallaíonn fás críochfoirt a chur leis, ní caibinéid. Is féidir le suíomh a thosaíonn le 4 ghunna bogadh go 8 nó 12 ag baint úsáide as an gcomh-aireachta céanna, toisc gur cinntí neamhspleácha iad linnte cumhachta agus asraonta.

Stopann dáileoir lochtach bá amháin, ní stopann an stáisiún. Babhtáil teirminéal i thart ar 30 nóiméad agus na gunnaí eile fós ag luchtú.

Fágann teas agus torann an limistéar paisinéirí. Cónaíonn an lucht leanúna leis an gcomh-aireachta, agus mar sin fanann tiománaithe go ciúin.

Ritheann cábla fanacht gearr. Tá an nasc DC idir an comh-aireachta agus an críochfort meánmhéide don bhá, ní don chrannchur iomlán, rud a íslíonn an costas suiteáilte in aghaidh an stalla.

Comh-aireachta amháin, 2 go 16 gunna. Roghnaítear comhaireamh críochfoirt ag am ordaithe agus athraítear é níos déanaí, mar sin níl d'infheistíocht cumhachta faoi ghlas ag trácht an lae inniu.

Sonraíochtaí Teicniúla

Nuair a Thuilleann Córas Scoilte 600kW A Áit

Iostaí cabhlaigh ina bpáirceáil busanna nó leoraithe i sraitheanna agus is féidir leis an seomra cumhachta suí ag an mballa cúil.

Plazas mhórbhealaigh áit ar fiú níos mó spáis colbha in aice leis an stalla ná lorg na comh-aireachta.

Tiontuithe stáisiúin gháis áit a bhfuil an struchtúr ceannbhrait ach is é an seomra both an t-aon láthair laistigh.

Suímh uirbeacha le teorainneacha torainn: tá an teirminéal tostach agus tá na crua-earraí torannacha iata amach ó na tithe.

Carrchlóis ilstóir ina bhfuil urlár na talún in áirithe d’fheithiclí agus ina gcónaíonn an comh-aireachta i gconair seirbhíse.

Conas a Chomhoibríonn an Comh-Aireachta Cumhachta agus na Teirminéil

Taobh istigh den chomh-aireachta, déanann modúil ceartaitheora ionchur AC480V ±10% a thiontú i mbus cumhachta tairiseach 300-1000VDC. Labhraíonn rialtóir ar thaobh na comh-aireachta le gach críochfort thar an nasc DC agus cinneann sé i bhfíor-am cé mhéad den 600kW a fhaigheann gach gunna gníomhach.

Tá críochfoirt simplí d'aon ghnó: sealbhaíonn siad an cónascaire, an bhainistíocht cábla, an íocaíocht nó an croitheadh ​​láimhe OCPP, agus, sa leagan leacht-fhuaraithe, lúb fuaraithe rátáil 600A. Toisc go bhfuil an fhaisnéis ina chónaí sa chomh-aireachta, ní gá aonad cumhachta nua a bheith ag uasghrádú láithreán ó chríochfoirt aer-fuaraithe 250A go 600A cinn leacht-fhuaraithe.

Nuair a tharraingíonn carr isteach, léann an córas a iarratas voltais, leithdháileann sé an chumhacht, agus téann sé suas. Nuair a thagann deireadh leis an seisiún, scaoiltear an slice sin den linn 600kW chuig an gcéad fheithicil eile laistigh de soicind. Is féidir le stáisiúin ar OCPP 1.6 nó 2.0 monatóireacht agus teorainn a chur ar an suíomh iomlán go cianda.

Deimhniú agus Dearbhú Cáilíochta

Fágann an AF-DC-600-Sraith ár monarcha Yueqing leis na deimhnithe a iarrann tionscadail Mheiriceá Thuaidh, le tacaíocht ó thástálacha a dhéanann gach aonad arís roimh phacáil.

UL 2202-2022 le haghaidh trealamh córais luchtaithe EV agus UL 2231-2 don chóras cosanta pearsanra; tá an dá cheann le feiceáil ar lipéad an aonaid.

Cosaint isteach IP54 fíoraithe ag tástálacha deannaigh agus scaird-uisce ar imfháluithe samplála.

Spraeáil salainn 96 uair an chloig ar chásanna comh-aireachta agus teirminéil, do shuímh cois cósta.

Ritheann gach comh-aireachta sruthán lán-ualaigh isteach roimh cliathbhoscaí; coinnítear taifid tástála de réir sraithuimhir.

Clúdaíonn marcanna CE, CB, agus TUV na margaí a úsáideann iad, agus mar sin tá líne táirgeachta amháin ag freastal ar 40+ tír.

Conas a Chruinnímid an AF-DC-600-Sraith

Céim 1. Déantar cornaí cruach a ghearradh agus a phuncháil ar phreasanna turret CNC, ansin gearrtha léasair nuair a éilíonn próifílí é.

Céim 2. Déanann airm robot FANUC fráma na comh-aireachta agus na himfháluithe teirminéil a tháthú ar na línte céanna a úsáidtear le haghaidh aonaid onnmhairithe ardtoirte.

Céim 3. Fillteann meaisíní lúbthachta TRUMPF na painéil; tá cumhdach púdar-brataithe agus oigheann-leasaithe.

Céim 4. Déantar comhpháirteanna AC-taobh, scoradáin, teagmhálaithe, agus dáileadh, a shreangú ar líne cóimeála AC tiomnaithe.

Céim 5. Tá modúil ceartaitheora agus an rialtóir feistithe ar an líne DC, coinnithe ar leithligh ó obair AC chun tras-éilliú a sheachaint.

Céim 6. Tá gach comh-aireachta luchtaithe go 600kW iomlán ar bhanc ualach resistive agus seiceáil le haghaidh éifeachtúlachta, fachtóir cumhachta, agus ripple.

Céim 7. Ritheann aonaid sruthán isteach 48 uair an chloig le hualaí rothaíochta; déantar teipeanna a athoibriú agus a atriail, ní sheoltar iad.

Céim 8. Seiceálann an t-iniúchadh deiridh an chasmhóimint, ródú cábla, lipéid agus taifid srathach sula ndéantar an cliathbhosca.

An é Córas Scoilte an leagan amach ceart do do shuíomh?

Roghnaigh scoilt má tá sé beartaithe agat fás, má tá an limistéar páirceála luachmhar, nó más gá duit torann agus teas a leithlisiú. Roghnaigh é más féidir le do sheomra fóntais comh-aireachta 2200mm ar airde a thógáil agus go bhfuil cosán ag an suíomh don bheathú DC.

Scipeáil air má ritheann tú láithreán 2 gunna amháin gan aon phlean leathnaithe: cosnaíonn aonad comhtháite níos lú agus suiteálann sé níos tapúla. Scipeáil air mura bhfuil áit ar bith ag an suíomh do chomh-aireachta mór, agus scipeáil é má tá an trácht faoi thart ar cheithre sheisiún in aghaidh an lae in aghaidh an ghunna, mar is annamh a oibríonn an mata aisíocaíochta ag an úsáid sin.

Nuair a bhíonn amhras ort, seol plean an tsuímh chugainn. Ríomhaimid fad cábla DC, titim voltais, agus comhaireamh teirminéil sula ndéanann tú gealltanas.

Cén Fáth a ndéanann Ceannaitheoirí Comparáid Fabhrach Linn ar Chórais Scoilte

Praghsanna monarcha-dhíreach ó Zhejiang Anfu New Energy Technology Co., Ltd., monaróir a bunaíodh in 2014 le 260+ fostaí.

Seachadadh i 15-20 lá oibre tar éis faomhadh a tharraingt; Tosaíonn MOQ ag coimeádán amháin.

UL 2202-2022 agus UL 2231-2 liostaithe, gan a bheith féin-dhearbhaithe.

OEM/ODM: do lógó, do dhath HMI, fad do chábla, do shocruithe freastalaí OCPP.

Tugann na 200+ stáisiún luchtaithe a oibrímid muid féin sonraí oibriúcháin dúinn a úsáidimid i ndearadh.

Pacáistiú agus Loingseoireacht

Loingeas an comh-aireachta i gcliathbhosca adhmaid le fráma cruach de thart ar 2300 x 1900 x 1150 mm, le pointí stuála agus ardaithe; taistealaíonn críochfoirt ar phailléid le cáblaí coiled agus cosanta. Coinníonn coimeádán ard-chiúb 40 troigh comh-aireachta amháin agus suas le ocht gcríochfort, ag brath ar an meascán.

Seolaimid FOB Ningbo nó CIF chuig do chalafort. Eisítear sonrasc tráchtála, liosta pacála, bille luchta, agus tuarascálacha tástála OL laistigh de 3 lá oibre ón luchtú.

Le haghaidh orduithe atá faoi cheangal SAM, ullmhaímid na doiciméid bhreise a iarrann do bhróicéir, lena n-áirítear an deimhniú tionscnaimh.

Seirbhís Tar éis Díolacháin agus Páirteanna breise

Clúdaíonn bharántas caighdeánach dhá bhliain modúil chumhachta, críochfoirt, agus an rialtóir; cuirtear modúil in ionad, ní deisítear iad sa réimse.

Déantar críochfoirt spártha agus modúil chumhachta a stocáil le haghaidh seolta tapa; is féidir aonad malairte a sheoladh sula gcuireann tú an ceann lochtach ar ais.

Cuireann OCPP ar chumas diagnóis iargúlta: léann ár n-innealtóirí logaí agus coigeartóidh siad paraiméadair gan cuairt ar an láithreán.

Freagra 24 uair an chloig ar éilimh bharántas trí ríomhphost nó WhatsApp; seoladh athsholáthair laistigh de 5 lá oibre.

Comhairle cothabhála: glan na scagairí críochfoirt go ráithiúil, seiceáil an chasmhóiminte go bliantúil, agus cuir nuashonruithe firmware i bhfeidhm nuair a scaoiltear iad.

Nótaí Suiteáil agus Úsáide

Mícheart: an teirminéal a fheistiú ina gcaithfidh an cábla DC lána na feithicle a thrasnú. Ar dheis: siúil an beathú faoin mbá nó feadh balla cosanta ionas nach féidir é a thiomáint anonn.

Mícheart: bac a chur ar phainéal aerála cúil an chomh-aireachta. Ar dheis: coinnigh imréiteach 500mm taobh thiar agus os cionn an chomh-aireachta le haghaidh sreabhadh aer.

Mícheart: an teirminéal a úsáid mar ancaire tarraingthe don chábla. Ar dheis: déan an cábla a threorú de láimh agus lig don fhaoiseamh brú an t-ualach a ghlacadh.

Mícheart: an stáisiún a fhágáil ar dhintiúir réamhshocraithe OCPP. Ar dheis: athraigh pasfhocail agus cumasaigh cianfhaireachán roimh an gcéad seisiún custaiméara.

Mícheart: ag glacadh leis gur féidir le gach gunna 600kW a tharraingt ag an am céanna. Ar dheis: seisiúin phleanála a fhios agam go bhfuil an chumhacht roinnte ar fud 2-16 gunna.

Aiseolas Allamuigh ar an Aonad Scoilte 600kW

Reáchtálann oibreoir cabhlaigh i Jeddah, an Araib Shádach trí chaibinéad scoilte 600kW thar iosta 26-bhá. A thuairim tar éis ocht mí: d'éirigh go breá leis na críochfoirt i rith an tsamhraidh, ach bhí an dara oiriúntóir aer de dhíth ar an seomra comh-aireachta. Rinne sé an seomra ró-bheag, ní an charger.

Phéireáil forbróir láithreáin sa Chasacstáin an comh-aireachta le hocht teirminéal aerfhuaraithe ag plaza mhórbhealaigh. Ba é an fachtóir cinntitheach, a dúirt sé linn, a bheith in ann ceithre chríochfort eile a chur leis níos déanaí gan teagmháil a dhéanamh leis an seomra cumhachta, agus níor shroich lucht leanúna 65dB áit feithimh na dtiománaithe riamh.

D'ardaigh dáileoir i gCathair Mheicsiceo an cheist eile: tá cábla an chríochfoirt righin nuair a bhíonn sé nua. Scaoileann sé tar éis cúpla seachtain úsáide, agus réamh-flex cáblaí againn anois sa mhonarcha roimh é a sheoladh. Níor chlis ar mhodúil aonair ina chabhlach de dheich n-aonad ó shin.

Ceisteanna Coitianta

C: An féidir liom níos mó gunnaí a chur le córas scoilte 600kW níos déanaí?

A: Tá. Socraítear comhaireamh críochfoirt ag am ordaithe ach athraítear é níos déanaí; tacaíonn an comh-aireachta cheana féin 2-16 gunnaí.

C: An bhfuil an teirminéal i ndáiríre ciúin?

A: Tá an críochfort caighdeánach aer-fuaraithe beagnach ciúin; cromann an ceann leacht-fhuaraithe thart chomh hard le ríomhaire deisce.

C: Cén voltas ionchuir a theastaíonn uaim ar an láithreán?

A: AC480V ±10% ag 50/60Hz, caighdeán tráchtála Mheiriceá Thuaidh.

C: An féidir le comh-aireachta amháin críochfoirt a bheathú in áiteanna éagsúla?

A: Laistigh de achar cábla praiticiúil, tá; ríomhaimid titim voltais agus méid cábla ó do phlean suímh.

C: An bhfuil gá le claochladán ón gcóras?

A: Cothaíonn an chuid is mó de na suíomhanna an comh-aireachta go díreach ó sheirbhís 480V; má sheachadann d'fhóntas meánvoltais, téann claochladán síos ar dtús.

C: Cad a tharlaíonn má theipeann ar mhodúl cumhachta amháin?

A: Déanann an comh-aireachta derates de réir sciar an mhodúil sin agus coinníonn sé muirearú; malartaíonn tú an modúl fad a ritheann an chuid eile den stáisiún.

C: Cé na nascóirí atá ar fáil?

A: CCS1, CCS2, GB/T, CHAdeMO, agus NACS, in aon mheascán thar na críochfoirt.

C: An bhfuil córas scoilte 600kW overkill do bhaile beag?

A: Maidir le suíomh cúinne 2 gunna, tá, tá aonad comhtháite níos saoire; d’aon suíomh a bhfuil plean fáis aige, uimh.
