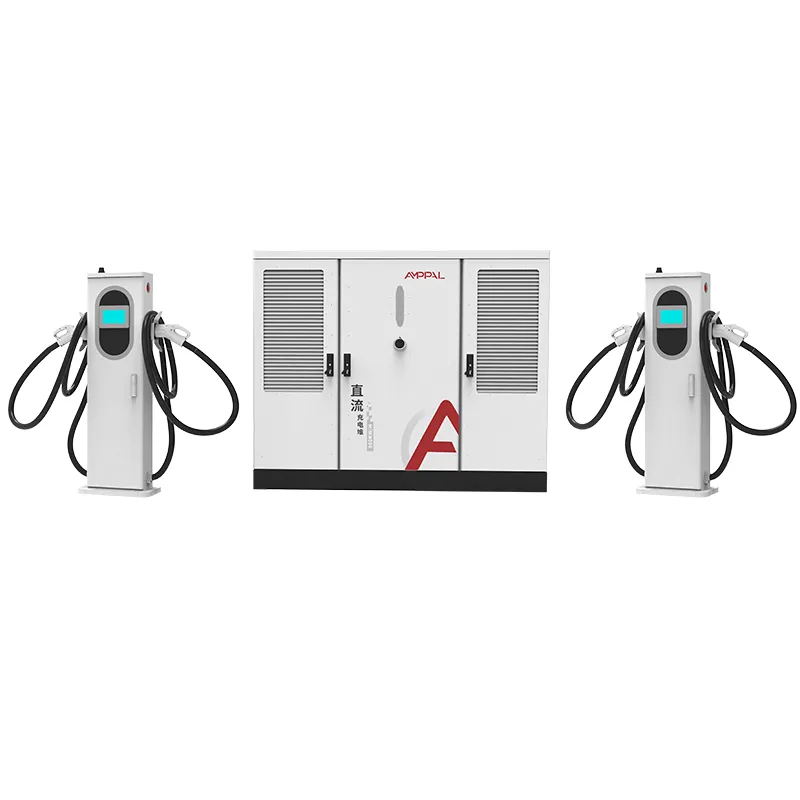

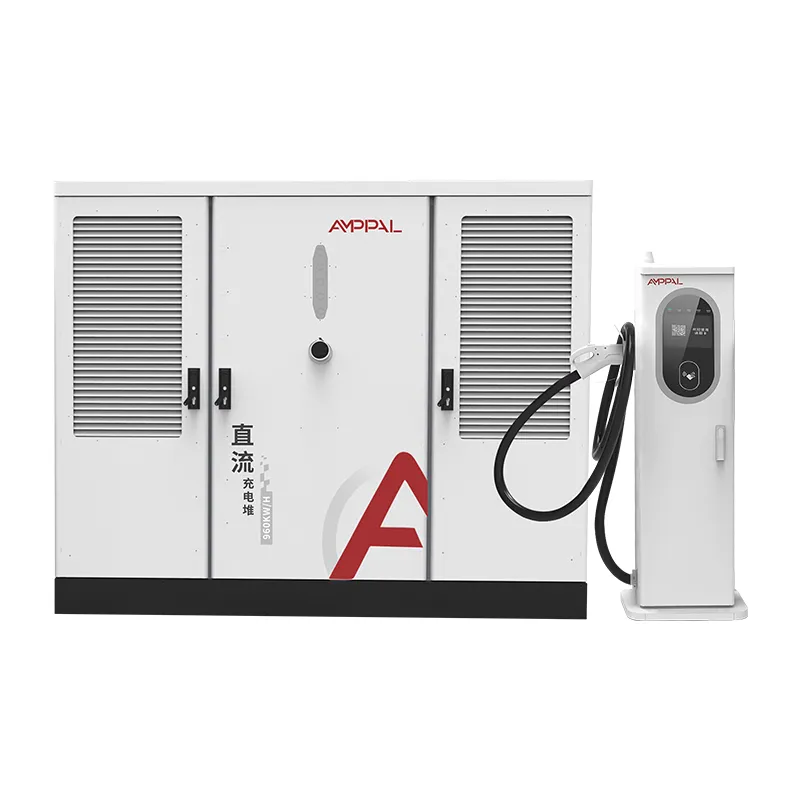

Córas Muirearú DC EV Ard-chumhachta 800kW do Mhoil Muirearú Tráchtála

Cad a Chlúdaíonn Deimhnithe Ollscoil Luimnigh i ndáiríre

Ní ghlacann Meiriceá Thuaidh le marc CE mar chruthúnas go bhfuil charger sábháilte le suiteáil. Glacann sé le liostú, agus maidir le trealamh luchtaithe tapa DC is é an liostú sin OL.

Déanann an córas cineál scoilte 800kW seo UL 2202-2022, an caighdeán do threalamh córais luchtaithe EV, agus UL 2231-2, an caighdeán don chóras cosanta pearsanra a chosnaíonn an t-oibreoir i gcoinne turraing leictreach. Tá an dá cheann clóite ar an ainmchlár, agus maireann an dá cheann ar iniúchadh an údaráis a bhfuil dlínse acu.

Míníonn an leathanach seo an dá chaighdeán, dearadh ionchuir 480V Mheiriceá Thuaidh, agus na pointí comhlíonta a choinníonn tionscadail as athoibriú.

Ba cheart dúinn a bheith díreach faoi cad nach bhfuil ar an leathanach seo: ní comhairle dlí é, agus athraíonn cóid áitiúla de réir stáit agus contae. Cad é atá i gceist, is é an pictiúr praiticiúil den chaoi a nglanann córas liostaithe 800kW na constaicí is minice a fheicimid i dtionscadail SAM agus Cheanada.

Rochtain ar Mhargadh Mheiriceá Thuaidh: UL vs CE

Ní páipéarachas an difríocht idir marc CE agus liostú OL. Is é an féidir an trealamh a shuiteáil agus a árachas go dleathach.

Is féin-dhearbhú é CE ón monaróir; Is liosta tríú páirtí í UL a fhaigheann tacaíocht ó chigireachtaí monarchan agus iniúchtaí leantacha.

Teastaíonn liosta saotharlainne tástála atá aitheanta go náisiúnta ag formhór dhlínsí, fóntais agus árachóirí SAM, rud nach soláthraíonn CE amháin.

Clúdaíonn UL 2202-2022 an trealamh córas muirir ina iomláine: imfhálú, sreangú, ciorcaid ionchuir, agus ciorcaid aschuir.

Clúdaíonn UL 2231-2 an córas cosanta pearsanra, an slabhra comhghlasála sábháilteachta idir an cónascaire agus an t-aschur DC.

Leis an dá liosta, tá an córas 800kW réidh le ceadú gan meastóireacht innealtóireachta saincheaptha i bhformhór na stát.

I gcás Cheanada, is féidir an trealamh céanna a mheas i gcoinne comhghleacaithe CSA; tacaíonn ár gcomhaid UL leis an gcosán sin.

Sonraíochtaí Teicniúla

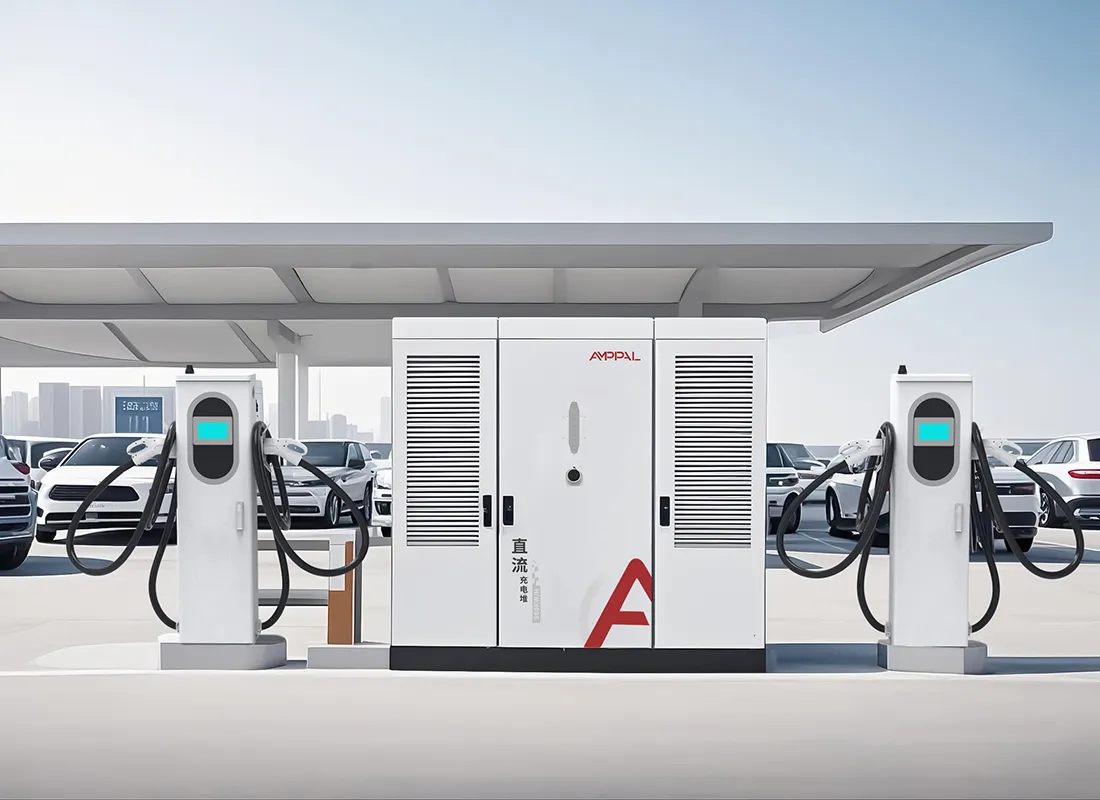

Láithreáin SAM agus Cheanada Tógtha do 800kW

Stáisiúin dorchla idirstáit ina bhfuil seirbhís trí phas 480V ann cheana féin agus is é 800kW an acmhainn chonarthach.

Stadanna trucailí agus limistéir scíthe ag tairiscint ar NEVI nó ar chláir státmhaoinithe a dteastaíonn trealamh liostaithe uathu.

Clóis chorparáideacha agus cabhlaigh ag athsholáthar bonneagair díosail le muirearú DC ardchumhachta.

Ionaid siopadóireachta agus siamsaíochta le go leor páirceála agus claochladán tiomnaithe amháin.

Tionscadail phíolótacha fóntais a thaispeánann muirearú ardchumhachta ar an ngréasán dáileacháin.

Struchtúir pháirceála aerfoirt agus idirthurais ina gcothaíonn seirbhís 480V amháin ilchriosanna luchtaithe.

Ó Iontráil Seirbhíse 480V chuig Aschur CCS1

Tá an comh-aireachta deartha thart ar chaighdeán tráchtála Mheiriceá Thuaidh: AC480V ±10% ag ionchur trí phas 50/60Hz. Ní gá aon chlaochladán céim suas idir seirbhís chaighdeánach 480V agus an comh-aireachta; athraíonn an chéim ceartaitheora go díreach chuig bus 300-1000VDC.

Coinníonn ceartú fachtóir cumhachta an t-ionchur ag ≥0.99, rud a choinníonn an méadrú éileamh glan agus a sheachnaíonn táillí pionóis ar tharaifí tráchtála a bhilleálann do chumhacht imoibríoch.

Cothaíonn an linn snámha 800kW idir 2 agus 16 críochfort. Déanann gach críochfort a sruth a idirbheartú leis an rialtóir, mar sin tá stalla leacht-fhuaraithe 600A agus stalla aer-fhuaraithe 250A ar an gcomh-aireachta céanna, agus leanann na nascóirí aschuir an margadh: CCS1 do Mheiriceá Thuaidh, le NACS ar fáil.

Déantar locht talún agus cosaint pearsanra a láimhseáil taobh istigh den chomh-aireachta i gcomhréir le UL 2231-2, agus nascann an stáisiún le hais OCPP 1.6 nó 2.0 le haghaidh bainistíocht ualaigh agus rialú iargúlta.

Tá an teas á bhainistiú ag córas fuaraithe na comh-aireachta féin, agus mar sin coinníonn an rátáil torainn ≤65dB fiú ag an aschur iomlán. Tá sé sin tábhachtach i go leor tráchtála nuair a shuíonn líne maoine comharsan in aice leis an eochaircheap trealaimh.

Marcáil UL, NEC 625, agus Glacadh AHJ

Is éard is ceadú ann nuair a íocann trealamh liostaithe as féin. Tá tábhacht le trí dhoiciméad ag am iniúchta, agus soláthraímid iad go léir.

Is é an marc OL ar an ainmchlár, meaitseáilte leis an uimhir mhúnla inár gcomhad liostála, a ghrianghrafann an cigire.

Clúdaíonn Airteagal 625 NEC suiteáil trealaimh luchtaithe feithiclí leictreacha; mapálann ár lámhleabhar suiteála an comh-aireachta de réir a riachtanais friothálacha, forshrutha agus dínasctha.

Is é NFPA 70 an cód féin, agus suíonn Airteagal 625 taobh istigh de; Díríonn athbhreithniú AHJ ar thalamh, ar nascadh agus ar dhícheangal laistigh den radharc.

Soláthraímid tuarascálacha tástála OL agus an deimhniú comhréireachta do na raonta sraithe sonracha a sheoltar.

Áirítear sa doiciméadú taobh ionchuir an léaráid sreangú 480V agus sceidil chasmhóiminte don nasc seirbhíse.

Maidir le tionscadail mhaoinithe, meaitseálann ár gcáipéisíocht OL na liostaí trealaimh a éilíonn NEVI agus cláir stáit ó thairgeoirí.

Próiseas Táirgthe d'Aonaid atá liostaithe ag Ollscoil Luimnigh

Céim 1. Déantar imfháluithe a phuncháil agus a ghearradh le léasair as cornaí cruach, ansin táthaithe ag robot ar línte FANUC.

Céim 2. Déanann coscáin preas TRUMPF na painéil; sciath púdar agus leigheas a leanúint.

Céim 3. Déantar dáileadh AC a shreangú ar an líne AC le comhpháirteanna aitheanta UL agus foircinn faoi rialú chasmhóiminte.

Céim 4. Tá modúil ceartaitheora agus an bord cosanta pearsanra feistithe ar an líne DC.

Céim 5. Déantar tástáil ualach ar gach comh-aireachta go 800kW le fachtóir cumhachta, ripple, agus seiceálacha cosanta taifeadta.

Céim 6. Rothlaíonn sruthán isteach 48 uair an chloig an t-aonad; tá logaí ceangailte leis an tsraithuimhir.

Céim 7. Tarraingítear samplaí iniúchta leantacha OL ó tháirgeadh de réir an chláir liostála.

Céim 8. Iniúchadh deiridh agus crating; Sheol an gléasra breis is milliún aonad go carnach i rith 2024.

An bhfuil an Muirearóir seo i gceart do d'Amlíne Tionscadail?

Roghnaigh an córas 800kW UL-liostaithe nuair atá do thionscadal sna Stáit Aontaithe nó i gCeanada, nuair a éilíonn maoinitheoir nó fóntais trealamh liostaithe, nó nuair nach nglacfaidh do AHJ le crua-earraí CE-amháin. Is é an glao ceart é freisin nuair is mian leat múnla amháin a chlúdaíonn fás ó 2 go 16 gunnaí.

Ná roghnaigh é le haghaidh cúinne miondíola 2 ghunna amháin i margadh gan forfheidhmiú OL; tá costas ag baint leis an liostú, agus is aonad CE amháin a dhéanfaidh an obair ansin.

Seiceáil do chumas seirbhíse roimh ordú: ní mór don chomh-aireachta fíor 800kW ag an tseirbhís 480V, chomh maith le spás le haghaidh inrush agus méadrú. Seolaimid seicliosta sonraí suímh leis an luachan, agus déanann ár n-innealtóirí athbhreithniú air sula ndéanann tú gealltanas.

Ní hionann na hamanna luaidhe agus na margaí CE amháin freisin: leanann rití táirgeachta atá liostaithe in Ollscoil Luimnigh an sceideal céanna 15-20 lá oibre, ach teastaíonn na doiciméid liostála go luath i roinnt tionscadal de chuid na SA le haghaidh iarratas ar mhaoiniú. Iarr an pacáiste doiciméad nuair a iarrann tú praghsáil, ní tar éis duit an tairiscint a bhuachan.

Agus más rud é go bhfuil do thionscadal ach amhantrach, gan aon láithreán, gan aon chomhaontú fóntais, agus gan aon chosán ceada fós, fan roimh ordú. Coinníonn an trealamh; b'fhéidir nach mbeadh an carrchlós.

Cén fáth AMPPAL do Threalamh Muirearaithe atá liostaithe ag Ollscoil Luimnigh

Tá UL 2202-2022 agus UL 2231-2 liostaithe, agus tá iniúchtaí leantacha monarchan i bhfeidhm cheana féin.

Seachadadh 15-20 lá oibre tar éis faomhadh a tharraingt; MOQ ó choimeádán amháin.

OEM/ODM: Brandáil Mheiriceá Thuaidh, tacair cónascaire NACS nó CCS1, agus faid cábla saincheaptha.

Pacáiste doiciméadúcháin do bhróicéirí agus AHJanna: tuarascálacha OL, deimhnithe tionscnaimh, agus léaráidí sreangaithe.

Bhunaigh monaróir ceanncheathrú Yueqing in 2014, ag onnmhairiú chuig 40+ tír lena n-áirítear SAM agus Ceanada.

Pailéadú, Ardú, agus Seachadadh

Seoltar an comh-aireachta i gcliathbhosca cruach-fhráma ag thart ar 2300 x 1900 x 1150 mm le ceithre phointe ardaithe; tá críochfoirt palletized le cáblaí coiled agus nascóirí cosanta. Feistíonn coimeádán ciúb 40 troigh ar airde an comh-aireachta móide suas le hocht teirminéal.

Is iad na téarmaí seachadta ná FOB Ningbo nó CIF chuig calafort SAM nó Cheanada. Eisítear doiciméid, sonrasc, liosta pacála, bille luchta, tuarascálacha tástála OL, agus deimhniú tionscnaimh laistigh de 3 lá oibre ón luchtú.

Áirítear ar an gcliathbhosca léaráid rigging don chomh-aireachta 2200mm-ard, agus clúdaíonn ár dtreoir coimisiúnaithe na roghanna forklift agus craein don suíomh.

Líonra Seirbhíse agus Téarmaí Bharántas

Clúdaíonn bharántas caighdeánach dhá bhliain an comh-aireachta, na críochfoirt, na modúil chumhachta, agus an rialtóir cosanta.

Malartú tras-loinge ar theipeanna bharánta; seoladh athsholáthair laistigh de 5 lá oibre ónár stoc.

Diagnóisic OCPP cianda agus nuashonruithe firmware arna láimhseáil ag ár n-innealtóirí thar criosanna ama.

Feisteáin páirteanna spártha do chustaiméirí Mheiriceá Thuaidh: fiúsanna, nascóirí, agus cláir rialaithe coinnithe ar an seilf.

Áirítear le comhairle cothabhála bliantúil athsheiceáil chasmhóiminte tar éis na chéad bhliana agus cigireacht caitheamh cónascaire gach 6 mhí.

Nótaí Úsáide le haghaidh Suiteálacha Mheiriceá Thuaidh

Mícheart: an comh-aireachta a bheathú ó sheirbhís 208V. Ar dheis: cuir AC480V ±10% trí chéim ar fáil, mar a ghlacann liostú OL leis.

Mícheart: an modh dínasctha a fhágáil ar lár i radharc an trealaimh. Ar dheis: suiteáil an dícheangal in aghaidh an NEC 625 agus ár léaráid sreangú.

Mícheart: ag talamh tríd an seoladán amháin. Ar dheis: reáchtáil seoltóir tiomnaithe suite trealaimh de réir an lámhleabhair suiteála.

Mícheart: ag glacadh leis go gclúdaíonn liostú OL críochfort tríú páirtí neamhliostaithe. Ar dheis: bain úsáid as na críochfoirt a sholáthraítear leis an gcóras liostaithe.

Mícheart: gan bacadh le siúlóid AHJ roimh fhuinneamh. Ar dheis: tabhair cuireadh don chigire agus an comhad OL agus na tuarascálacha tástála ar láimh agat.

Aiseolas Oibreora ar Shuiteálacha atá Liostaithe ag UL

Choimisiúnaigh líonra muirir i California, na Stáit Aontaithe, dhá chaibinéid 800kW ag láithreán conaire agus rinne siad iniúchadh ar an gcéad chuairt. An t-aon ghearán a bhí ag an mbainisteoir tionscadail: tháinig an cliathbhosca dhá lá níos déanaí ná an luachan trucaile, rud a d'fhág an coimisiúnú go dtí deireadh seachtaine.

Bhain conraitheoir fóntais in Ontario, Ceanada úsáid as na léaráidí sreangaithe 480V chun an obair leictreach a réamhthairiscint. Ba é an t-aiseolas a thug sé ná gur shábháil sceideal an chasmhóiminte glao athoibre dó, cé gur mhian leis go mbeadh an cábla teirminéil 0.5m níos faide dá leagan amach stalla.

Ritheann oibreoir cabhlaigh i Ohio, Stáit Aontaithe Mheiriceá 10 ghunna in aghaidh an chomh-aireachta dá chlós trucail. Tar éis naoi mí, bhí gá le latch cónascaire críochfoirt amháin a athsholáthar; tháinig an spártha tras-loinge i gceann ceithre lá, agus níor stop an chuid eile den stáisiún a mhuirearú.

Ceisteanna Coitianta: Deimhniú agus Suiteáil

C: An bhfuil an comh-aireachta 800kW UL liostaithe nó díreach tar éis tástáil a dhéanamh?

A: Liostaithe, faoi UL 2202-2022 agus UL 2231-2, le hiniúchtaí leantach mhonarcha leanúnach.

C: Cén fáth nach bhfuil CE ag obair do na Stáit Aontaithe?

A: Teastaíonn liostú saotharlainne tástála a aithnítear go náisiúnta de ghnáth le ceadú agus árachas na SA; Is é CE féin-dhearbhú an mhonaróra.

C: Cén voltas ionchuir a theastaíonn ón gcóras?

A: AC480V ±10% ag 50/60Hz, seirbhís tráchtála caighdeánach Mheiriceá Thuaidh.

C: An dteastaíonn aon rud speisialta ar an láithreán le NEC 625?

A: Méid beathaithe cuí, cosaint forshrutha, agus modh dícheangailte laistigh den radharc; ár léarscáileanna láimhe gach riachtanas.

C: An féidir na críochfoirt a bheith CCS1 agus NACS ar an gcomh-aireachta céanna?

A: Sea, sanntar tacair cónascaire in aghaidh an chríochfoirt ag am ordaithe.

C: An bhfuil gá le claochladán roimh an gcomh-aireachta?

A: Ach amháin má tá do sheirbhís meánvoltais; ó sheirbhís 480V nascann an comh-aireachta go díreach.

C: Cé mhéad gunna is féidir leis an gcóras 800kW a rith?

A: Ó 2 go 16, ag meascadh críochfoirt 250A aer-fhuaraithe agus 600A leacht-fuaraithe.

C: Cad iad na doiciméid a bheidh ag teastáil ó mo bhróicéir agus AHJ?

A: Tuarascálacha tástála OL, deimhniú tionscnaimh, liosta pacála, agus an léaráid sreangú, go léir san áireamh leis an loingsiú.
