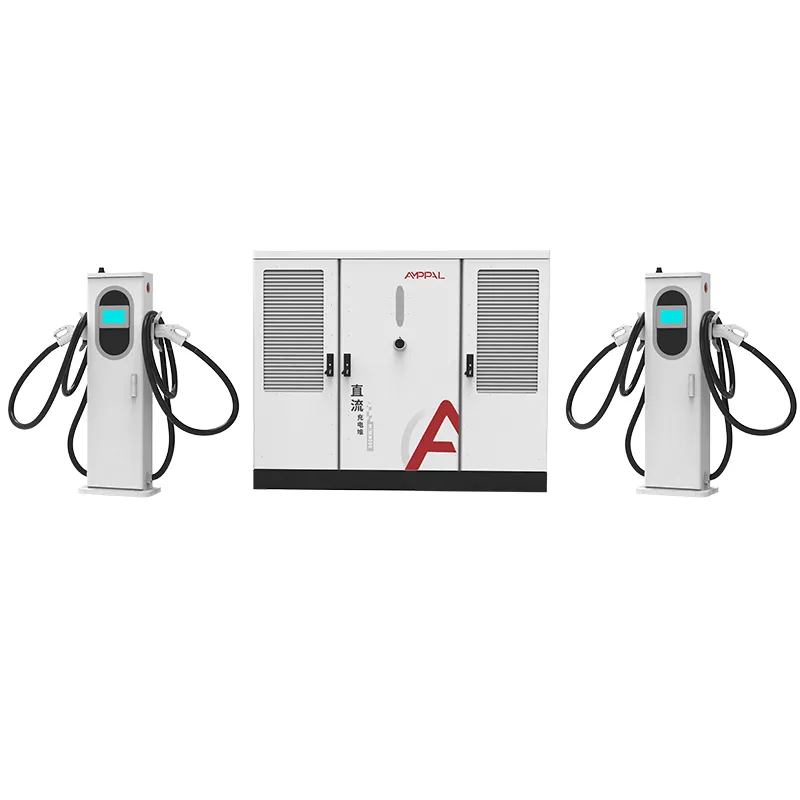

Charger EV Ultra-Gasta de Chineál Scoilte 720kW do Chabhlaigh EV ar Dhleacht Trom

Scála ó 2 go 16 Gunnaí ar Chomh-Aireachta Amháin

Is geall é suíomh muirir ar uimhir nach bhfuil a fhios ag aon duine: cé mhéad gluaisteán a thaispeánfar sa tríú bliain. Tá an AF-DC-720-Sraith tógtha chun an geall sin a chailleadh go galánta.

Tá an comh-aireachta socraithe ag 720kW, ach is dhiailiú é an comhaireamh asraon, ní cinneadh. Dhá chríochfort nó sé cinn déag, boltaíonn siad go dtí an comh-aireachta céanna, roinntear an linn cumhachta céanna, agus tuairiscíonn siad chuig an inneall OCPP céanna. Tosaíonn tú beag áit a bhfuil an trácht neamhchinnte, agus leathnaíonn tú áit a bhfuil sé cruthaithe.

Téann an leathanach seo tríd an gcosán leathnaithe, an t-iompar scuaine ag comhaireamh gunna éagsúla, agus an rithim infheistíochta céimnithe a oibríonn le haghaidh fíorbhuiséid stáisiúin.

Tá an patrún a fheicimid thar 40+ tír easpórtála comhsheasmhach: déanann oibreoirí a chríochnaíonn a gcuid críochfoirt buille ar oibreoirí a dhéanann an méid deiridh a thomhas ar an gcéad lá.

Cén Fáth a Sainmhíníonn Comhaireamh Gunna Eispéireas an Chustaiméara

Díolann buaicchumhacht an tionscadal; Cinneann comhaireamh gunna cibé an dtagann tiománaithe ar ais. Tá súil níos géire tuillte ag an gcaidreamh eatarthu.

Ciallaíonn níos mó gunnaí fanacht níos giorra fiú nuair nach bhfuil an linn 720kW gan athrú, toisc go dtiteann an chumhacht in aghaidh an tseisiúin sula gcasfar tiománaí.

Tugann láithreán 16-gunna le 720kW gach seisiún gníomhach thart ar 45kW ar an meán, go leor le haghaidh muirear mall-ach-iomlán; tugann suíomh 4 gunna 180kW in aghaidh an ghluaisteáin.

Tá sciúáil na matamaitice simplí: le 16 ghunna agus seisiún 15 nóiméad ar an meán, glanann an suíomh thart ar 60 feithicil in aghaidh na huaire agus iad lánúsáide.

Is féidir le bánna meara agus bánna malla a bheith taobh le chéile: sann 600A críochfoirt leacht-fhuaraithe do thrucailí agus 250A teirminéil aerfhuaraithe do ghluaisteáin ar an gcomh-aireachta céanna.

Is féidir críochfoirt a chur ar stáitse i mbaisceanna, mar sin feidhmíonn an comh-aireachta céanna 4 ghunna an ráithe seo agus 8 an chéad ráithe eile gan an dara seomra cumhachta.

Ligeann rialú cianda OCPP duit cumhacht gunna a chapáil le linn buaicuaireanta greille agus é a ardú san oíche, rud a athraíonn an taithí gan crua-earraí a athrú.

Sonraíochtaí Teicniúla

Cásanna Pleanála do Stáisiúin 720kW

Suíomhanna mhórbhealaigh Greenfield ag oscailt le 4 ghunna agus ag cur 4 cinn eile leo gach sé mhí de réir mar a théann an trácht in aibíocht.

Moil uirbeacha ina dtugann an tiarna talún spás urláir don chomh-aireachta anois agus suímh chríochfoirt mar thionóntaí a chláraíonn.

Hibridí iosta-móide-poiblí: 2 bhá tromshaothair leacht-fhuaraithe don chabhlach, 6 bhá aer-fhuaraithe don phobal, iad uile ar aon chomh-aireachta amháin.

Muirearú sealadach nó imeacht i gcás ina bhfuil cumraíocht 16-críochfort suiteáilte ar feadh séasúr agus go páirteach tar éis a bhaint.

Tairiscintí ilchéime ina gceadaíonn an áirgiúlacht 720kW d’acmhainn uair amháin agus ina ndéanann an t-oibreoir na crua-earraí a chéimniú.

Loighic Comhroinnte Cumhachta Thar 2 go 16 Asraon

Caitheann an rialtóir 720kW mar linn amháin agus gach teirminéal mar sconna. Nuair a thosaíonn seisiún, seiceálann an chomhthiomsú a iarratas i gcoinne an méid atá saor in aisce agus deonaíonn sé cumhacht; ní chuirtear isteach ar sheisiúin atá ar siúl cheana féin, ní fheiceann siad ach an linn snámha ag crapadh timpeall orthu.

Ag 16 seisiún gníomhach, faigheann gach carr thart ar 45kW, a bhogann fós ar an meán EV ó 20% go 80% i thart ar uair an chloig. Ag 4 sheisiún gníomhach, is féidir le gach carr suas le 180kW a tharraingt, agus is féidir le feithicil amháin an 720kW iomlán a thógáil mura bhfuil aon rud eile á mhuirearú.

Ligeann socrú tosaíochta OCPP d’oibreoir na bánna cabhlaigh a chosaint: is féidir le iosta teorainn a chur le críochfoirt phoiblí ag 30kW agus 600A á ráthú dá chuid trucailí féin. Is cumraíocht é seo ar fad, ní innealtóireacht.

Tá iarratais voltais tábhachtach freisin. Clúdaíonn an raon aschuir 300-1000VDC na gluaisteáin 400V-aicme agus na trucailí 800V-aicme ar an mbus céanna, agus mar sin níl aon ghunna sáinnithe ag an ailtireacht.

Tástáil Chomhlíonta agus Dearbhú Cáilíochta

Ní chiallaíonn solúbthacht leathnaithe rud ar bith mura gclúdaíonn an deimhniú an chumraíocht a sheolann tú, agus mar sin déantar tástáil ar gach teaglaim mar chóras.

Baineann liostú UL 2202-2022 agus UL 2231-2 leis an gcomh-aireachta le 2 go 16 asraon, ní hamháin cumraíocht tagartha.

Clúdaíonn tástáil imfhálú IP54 comh-aireachta agus críochfoirt; déantar samplaí a thástáil le scaird uisce agus deannaigh de réir an chláir liostála.

Déantar fachtóir cumhachta a thomhas ag ualach iomlán ar gach comh-aireachta agus ní mór ≥0.99 a léamh roimh scaoileadh.

Ritheann sruthán isteach 48 uair an chloig gach aonad trí thimthriallta páirtualaigh, lán-ualaigh agus gan ualach, agus logáiltear na sonraí de réir na sraithuimhir.

I measc na ngeataí cáilíochta monarchan tá iniúchtaí ar chasmhóiminte, seiceálacha ródúcháin cábla, agus tástáil deiridh ar chur isteach cónascaire ar gach gunna.

Laistigh dár Monarcha: Táthú Robot go dtí an Tástáil Deiridh

Céim 1. Déanann puncháil CNC agus gearradh léasair cruth na n-imfhálú ó cornaí cruach brataithe.

Céim 2. Cruinníonn robots táthú FANUC frámaí; Coscáin preas TRUMPF fillte na painéil seachtracha.

Céim 3. Tugann sciath púdar agus leigheas oigheann an bailchríoch rátáil IP54 a marthanacht.

Céim 4. Tarlaíonn sreangú AC de scoradáin agus dáileadh ar an líne AC; Déantar cóimeáil modúl DC ar leithligh.

Céim 5. Tá an rialtóir leithdháilte splanctha le cumraíocht OCPP agus críochfoirt an chustaiméara.

Céim 6. Fíoraíonn tástáil ualach iomlán 720kW éifeachtúlacht, fachtóir cumhachta, agus ripple aschuir.

Céim 7. Ritheann na haonaid an sruthán isteach 48 uair an chloig; spreagann aon locht athoibriú agus timthriall tástála úr.

Céim 8. Iniúchadh deiridh agus crating; sáraíonn cumas bliantúil an ghléasra aon mhilliún aonad, agus chuaigh 2024 seachadadh thar aon mhilliún amháin ar.

Treoir Mhéadaithe: Gunnaí, Cumhacht, agus Iompar scuaine

Tosaigh leis an scuaine a ghlacfaidh tú. Más é fanacht 10 nóiméad an teorainn, beidh gá le timpeall gunna amháin in aghaidh 12 feithicil in aghaidh na huaire buaicéilimh ó stáisiún. Leis an riail ordóg sin cuirtear plás mhórbhealaigh ghnóthach ag 8 go 16 gunna, agus suíomh baile beag ag 2 go 4.

Ansin seiceáil an chumhacht in aghaidh an gunna. Faoi bhun thart ar 40kW ar an meán, síneann seisiúin thar uair an chloig agus fágann tiománaithe. Má chuireann do réamhaisnéis meánchumhacht faoi 40kW, is é an freagra níos lú gunnaí, ní níos mó.

Ná ceannaigh 16 ghunna do shuíomh a bhfuil toilleadh 720kW aige agus toirt laethúil 20 carr. Tacaíonn an comh-aireachta leis, ach ní gá an tsamhail scuaine é, agus suíonn an infheistíocht críochfoirt díomhaoin. Tosaigh ag 4, fás go 8, féachaint ar na sonraí.

Nóta macánta amháin: mura sáróidh do shuíomh 4 gunnaí agus nach bhfeicfidh tú trucailí riamh, is é aonad comhtháite ag aicme cumhachta níos ísle an freagra is saoire. Tá praghas ag solúbthacht na hailtireachta scoilte, agus níor cheart duit é a íoc le haghaidh crannchur cúinne.

Cén Fáth a roghnaíonn Oibreoirí Suímh AMPPAL le haghaidh Fáis

Ordaítear críochfoirt i mbaisceanna in aghaidh comh-aireachta amháin, agus mar sin cosnaíonn an dara leathnú loingsiú críochfoirt, ní suiteáil leictreach nua.

Seachadadh 15-20 lá oibre tar éis faomhadh a tharraingt, agus MOQ de choimeádán amháin, a oireann do rolladh céimnithe.

Brandáil OEM/ODM, faid cábla saincheaptha, agus meascáin chónascaire in aghaidh an bhaisc, ionas gur féidir le gach leathnú an margadh a leanúint.

UL 2202-2022 agus UL 2231-2 liostaithe; CE, CB, agus TUV do réigiúin eile.

Monaróir a bunaíodh in 2014 le 260+ fostaí agus 40+ tír onnmhairithe, móide 200+ stáisiún a oibrímid linn féin.

Crating, Luchtú Coimeádán, agus Doiciméid

Tá an comh-aireachta crátáilte i mbosca adhmaid le fráma cruach le lugs ardaithe; tá críochfoirt pailéadaithe le cáblaí coiled agus nascóirí stuáilte. Tarraingítear pleananna lódála in aghaidh an ordaithe agus mar sin glacann coimeádán ciúb 40 troigh ar airde an comh-aireachta móide an bhaisc chríochfoirt a d'ordaigh tú i ndáiríre.

Is iad na téarmaí FOB Ningbo nó CIF chuig an gceann scríbe. Fágann an tacar doiciméad, sonrasc, liosta pacála, bille luchta, agus tuarascálacha tástála OL ár n-oifig laistigh de 3 lá oibre tar éis seoltóireachta.

I gcás tionscadal céimnithe is féidir linn lastais a roinnt, an comh-aireachta a sheoladh ar dtús agus baisceanna críochfoirt níos déanaí, le páipéarachas ar leith gach uair.

Tacaíocht Tar éis Díolacháin agus Seirbhís Allamuigh

Baránta caighdeánach dhá bhliain ar an gcomh-aireachta, na críochfoirt, na modúil agus an rialtóir.

Críochfoirt spártha agus modúil chumhachta i stoc; malartú tras-loinge le haghaidh teipeanna bharánta laistigh de 5 lá oibre.

Diagnóisic cianda OCPP le haghaidh socruithe scuaine, caipíní cumhachta, agus logaí locht, gan cuairt ó theicneoir.

Treoir coimisiúnaithe do gach baisc leathnaithe, lena n-áirítear seicliosta chun gunnaí a chur le comh-aireachta reatha.

Comhroinntear nuashonruithe firmware agus teimpléid chumraíochta le gach custaiméir, mar sin téann críochfoirt nua isteach sa linn go huathoibríoch.

Nótaí Úsáide le haghaidh Cumraíochtaí Il-Gun

Mícheart: críochfoirt a chur leis thar na 16 asraon rátáilte. Ar dheis: stop ag 16 agus ordaigh an dara comh-aireachta nuair a éilíonn an scuaine é.

Mícheart: gach gunna a shocrú go dtí an chumhacht uasta san inneall OCPP. Ar dheis: cumraigh caipíní in aghaidh an chríochfoirt ionas nach mbeidh an linn ídithe ag stalla amháin.

Mícheart: ag fágáil críochfoirt gan úsáid faoi thiomáint sa gheimhreadh. Ar dheis: bain úsáid as modh fuireachais in aghaidh an asraon chun caillteanais díomhaoin a laghdú.

Mícheart: meascadh réigiúin 50Hz agus 60Hz ar friothálacha roinnte amháin. Ar dheis: deimhnigh go bhfuil ionchur an tsuímh ag teacht le AC480V ±10% ag 50/60Hz roimh é a shuiteáil.

Mícheart: gan an scagaire ráithiúil a bheith glan ar chríochfoirt aerfhuaraithe de réir mar a thagann méadú ar líon na ngunnaí. Ar dheis: cuir cothabháil teirminéil ar sceideal a scálaíonn le comhaireamh an asraonta.

Cad a Deir Oibreoirí Stáisiúin Tar éis Sé Mhí

D'oscail oibreoir mhórbhealaigh i Texas, Stáit Aontaithe Mheiriceá, le 6 ghunna ar chomh-aireachta 720kW agus leathnaigh sé go 12 tar éis cúig mhí. A thuairisc: bhí an dara baisc críochfoirt ar líne i dhá lá, agus níor ghá an comh-aireachta a oscailt riamh le linn an leathnaithe.

Reáchtálann bainisteoir iosta bus i Baku, an Asarbaiseáin 16 ghunna ar chomh-aireachta amháin agus ní dhéanann sé gearán ach nach léiríonn painéal OCPP stair seisiún in aghaidh an ghunna fada go leor chun a thuarascálacha míosúla. Tá 99.2% uptime logáilte ag na crua-earraí féin.

Forbróir ionad mall i Dubai, thosaigh UAE le 4 ghunna ag 720kW agus cuireann sé síos ar an scuaine mar inbhainistithe, ach admhaíonn sé gur beag an méid tiománaithe a ghearrfadh le linn buaic an tráthnóna, agus tá an dara comh-aireachta beartaithe aige seachas na 16 ghunna go léir a bhrú ag an suíomh seo.

CCanna: Do Stáisiún a Scálú

C: An féidir an comh-aireachta 720kW a thosú i ndáiríre le 2 gunnaí?

A: Is ea, is é 2 chríochfort an t-ordú íosta; cuirtear níos mó isteach níos déanaí i gcoinne an chomh-aireachta céanna.

C: Cé chomh fada a thógann sé críochfoirt a chur le stáisiún reatha?

A: De ghnáth lá oibre amháin le haghaidh gléasta, cáblaithe, agus cumraíocht OCPP.

C: Cad a tharlaíonn do chumhacht in aghaidh an gunna de réir mar a líonann an suíomh suas?

A: Roinneann an linn snámha go cothrom ar iarratas; ag 16 seisiún faigheann gach ceann thart ar 45kW, ag 4 sheisiún thart ar 180kW.

C: An dteastaíonn friothálaí níos mó uaim má chuirim gunnaí leis níos déanaí?

A: Níl, fanann an t-ionchur 720kW mar an gcéanna; ní athraíonn ach na crua-earraí asraon.

C: An féidir le trucailí agus gluaisteáin an comh-aireachta a roinnt?

A: Tá, le 600A críochfoirt leacht-fhuaraithe le haghaidh trucailí agus cinn aer-fuaraithe 250A do ghluaisteáin.

C: An é 16 ghunna an teorainn chrua?

A: Tá in aghaidh an chomh-aireachta; ina dhiaidh sin, cuir an dara comh-aireachta leis agus coinnigh na suíomhanna ar leithligh in OCPP.

C: Cé na nascóirí is féidir leis na críochfoirt a iompar?

A: CCS1, CCS2, GB/T, CHAdeMO, agus NACS, insannta in aghaidh an teirminéil.

C: Cad é an t-am seachadta le haghaidh rolladh amach céimnithe?

A: Seoltar gach baisc 15-20 lá oibre tar éis a cheadú líníochta, mar sin ní mhoillíonn céimniú tú síos.
