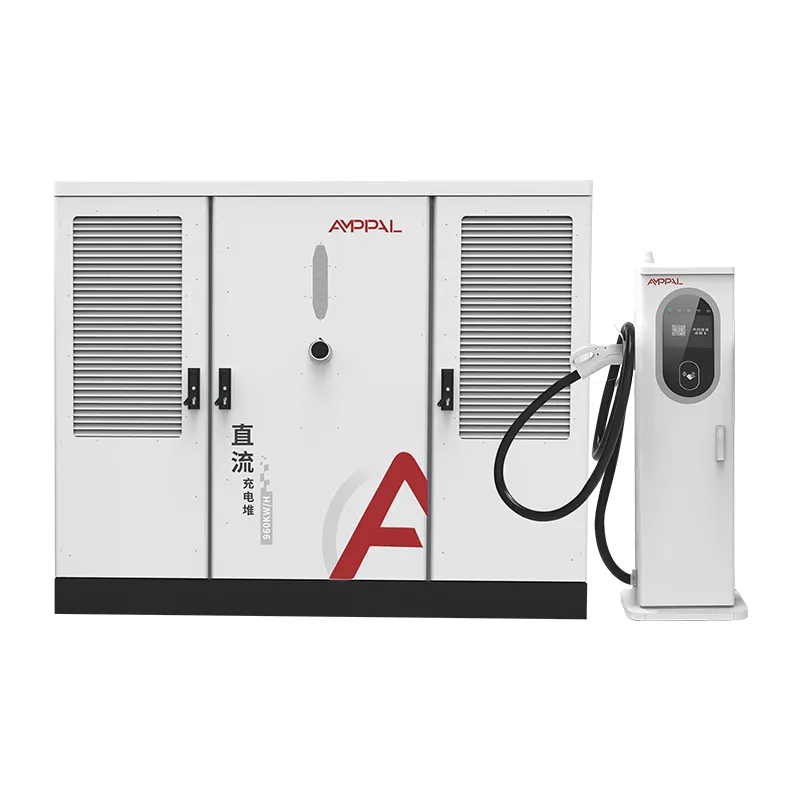

Scoilt-Cineál DC Stáisiún Muirearú Ultra-Gasta le haghaidh Muirir Cabhlach Meigeavata

Cumhacht, Eangach, agus Innealtóireacht Láithreáin i gCóras Amháin

Ní leagan níos mó de cheann beag é charger 960kW. Is tionscadal cumhachta é le charger ceangailte, agus tá a rath ina chónaí sa bhfostáisiún, sa chlaochladán, agus sna tráidirí cábla an oiread agus atá sna modúil ceartaitheora.

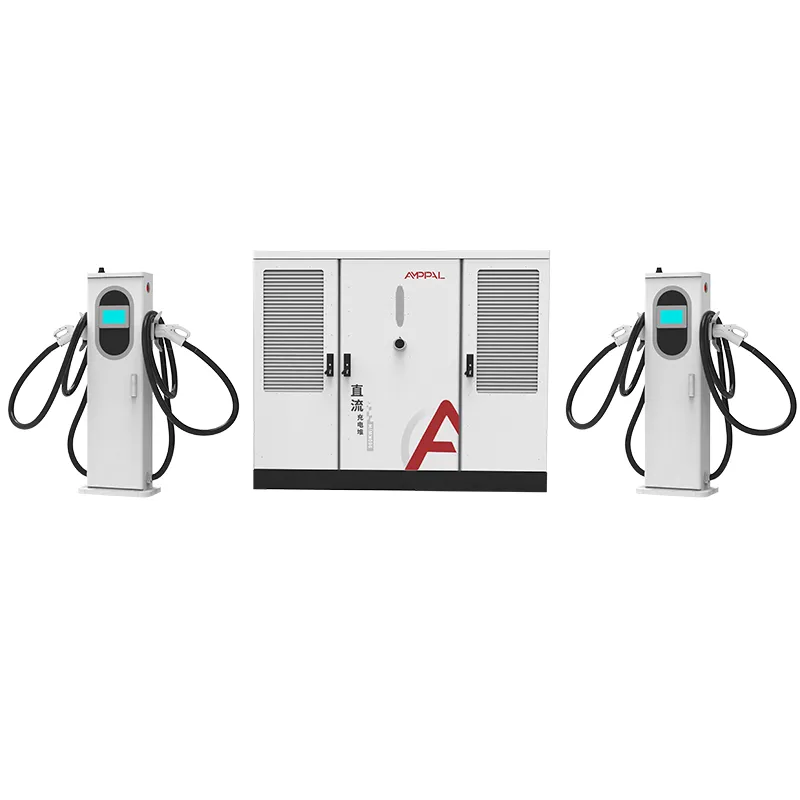

Díríonn an AF-DC-960-Sraith an comhshó cumhachta i gcomh-aireachta 2200 x 1800 x 1000 mm arna chothú ag AC480V trí chéim, agus scaipeann sé an t-aschur ar fud 2 go 16 críochfort. Tagann na ceisteanna innealtóireachta roimh an gcoimeádán: méid friothálacha, rátáil claochladán, méadrú éilimh, agus an t-ord tógála.

Clúdaíonn an leathanach seo na huimhreacha atá de dhíth ar fhorbróir moil, ó acmhainn ionchuir go glacadh coimisiúnaithe, agus an áit a ndéanaimid plugáil isteach mar mhonaróir.

Má tá tú fós ag déanamh comparáide idir aonaid 120kW, stop ag léamh anseo. Tá an córas seo le haghaidh oibreoirí a bhfuil tiomantas acu cheana féin do mhuirearú ardchumhachta agus a bhfuil an innealtóireacht uathu anois chun tacaíocht a thabhairt dó.

Sé Uimhir a Shainmhíníonn Mol 960kW

Roimh an gcéad líníocht, socraítear sé fhigiúr ar gach tionscadal 960kW. Seo iad, le léamh macánta gach ceann acu.

Tarraingíonn 960kW ag 480V trí phas thart ar 1,155A faoi ualach iomlán, rud a shocraíonn an rang friothálacha agus lascthrealamh ón gcéad lá.

Is é claochladán 1,250kVA an péireáil tipiciúil le haghaidh 960kW móide cúnta stáisiúin agus spás cloigeann, ag brath ar rialacha fóntais.

Coinníonn fachtóir cumhachta ≥0.99 an comhpháirt imoibríoch gar náid, rud a bhaineann le taraifí a bhilleálann éileamh kVA seachas kW.

Is ionann 16 ghunna ag 960kW agus 60kW ar an meán in aghaidh an tseisiúin ghníomhaigh, rud a ghlanann scuaine de thart ar 60 feithicil in aghaidh na huaire agus iad lánúsáide.

Díríonn críochfoirt 600A fuaraithe le leacht an sruth is airde ar na bánna is gaire don chomh-aireachta, ag coinneáil ritheann DC trom gearr.

Is é 15-20 lá oibre d'am luaidhe mhonarcha an chuid is giorra den sceideal; is gnách go dtógann an claochladán agus an ceadú fóntais níos faide.

Agus an seachtú uimhir, an ceann a phrionnaíonn aon duine ar bhileog sonraí: fad an tsuímh chuig an friothálacha meánvoltais is gaire, a chinneann an bhfuil cuaillí, trinsí, nó fostáisiún san áireamh sa bhille fóntais.

Sonraíochtaí Teicniúla

Suímh Mhoil a bhfuil Ciall Eacnamaíochta ag 960kW iontu

Conairí lasta idirstáit a fhreastalaíonn ar thrucailí leictreacha Aicme 8 a bhfuil seisiúin 600A ag teastáil uathu cúl le cúl.

Ceapacha fóntais-cóngarach ina ritheann dáileadh meánvoltais go dtí an líne réadmhaoine cheana féin.

Clóis aistrithe aerfoirt agus calafoirt le tonnta feithicle sceidealta seachas trácht leanúnach fánach.

Hibridí mol iosta ina roinneann busanna, trucailí agus gluaisteáin phaisinéirí comhaontú ceannaigh cumhachta amháin.

Stáisiúin shuaitheanta réigiúnacha a dhaingníonn branda líonra agus a thugann údar maith le claochladán tiomnaithe.

páirceanna tionsclaíocha úrnua áit ar féidir leis an bhforbróir toilleadh claochladáin a choimeád sula mbogann tionóntaí isteach.

Ó Trasfhoirmeoir Fóntais go Bus 1000VDC

Tosaíonn an slabhra ag an nasc meánvoltais fóntais. Céimníonn claochladán atá suite ar eochaircheap síos go 480V trí phas, ionchur rátáilte an chomh-aireachta, agus cothaíonn an painéal seirbhíse an comh-aireachta trí fhriothálaí tiomnaithe ar feadh thart ar 1,155A faoi ualach iomlán.

Taobh istigh den chomh-aireachta, déanann modúil ceartaitheora an 480V AC a thiontú go bus cumhachta tairiseach 300-1000VDC. Coinníonn ceartú fachtóir cumhachta an t-ionchur ag ≥0.99, agus mar sin fanann tarraingt imoibríoch an stáisiúin neamhbhríoch fiú nuair a bhíonn modúil díomhaoin.

Ón mbus DC, déanann críochfoirt a sciar a idirbheartú. Is féidir le críochfort aonair fuaraithe le leacht an linn iomlán 960kW a ghlacadh le haghaidh seisiún trucail; le 16 charr gníomhach, roinntear an linn ina timpeall 60kW in aghaidh an tseisiúin. Clúdaíonn an raon aschuir gluaisteáin 400V-aicme agus trucailí 800V-aicme gan athchumrú.

Ritheann rialú ag leibhéal an stáisiúin thar OCPP 1.6 nó 2.0, rud a ligeann don oibreoir teorainn a chur leis an mol le linn buaicphointí fóntais agus é a ardú san oíche.

Caighdeáin, Tástálacha Cineáil, agus Geataí Cáilíochta

Déantar iniúchadh níos déine ar threalamh ar scála greille ná ar chrua-earraí miondíola, mar sin ní mór an scéal cáilíochta a scríobh i dteastais agus i logaí tástála.

Clúdaíonn liostú UL 2202-2022 agus UL 2231-2 an comh-aireachta agus an raon críochfoirt iomlán 2-16.

Cosaint imfhálú IP54 arna fhíorú ag tástáil deannaigh agus scaird uisce; pas a fháil sa chásáil spraeála salainn 96-uair an chloig do mhoil chósta.

Déantar fachtóir cumhachta a thomhas ag ualach iomlán 960kW ar gach comh-aireachta agus ní mór ≥0.99 a léamh roimh scaoileadh.

Déanann sruthán isteach 48 uair an chloig an t-aonad a thimthriall trí pháirt-ualach agus lánualach, agus logáiltear na sonraí de réir na sraithuimhir.

Coinníonn iniúchtaí monarchan leantach an liostú bailí ar feadh shaolré an táirge, ní hamháin don chéad loingsiú.

Conas a Dhéantar an Comh-Aireachta 960kW

Céim 1. Déantar cornaí cruach a phuncháil agus a ghearradh le léasair, ansin iad a tháthú isteach i bhfrámaí ag airm robot FANUC.

Céim 2. Déanann coscáin preas TRUMPF na painéil; tá an t-imfhálú púdar-brataithe agus leigheas.

Céim 3. Déantar dáileadh AC, scoradáin, agus méadrú a shreangú ar an líne AC le foircinn faoi rialú chasmhóiminte.

Céim 4. Tá modúil ceartaitheora agus an rialtóir leithdháilte suiteáilte ar an líne DC ar leith.

Céim 5. Déantar tástáil ualach ar an gcomh-aireachta go 960kW ar bhruach resistive; déantar éifeachtúlacht, ripple, agus fachtóir cumhachta a thaifeadadh.

Céim 6. Leanann sruthán isteach 48 uair an chloig, agus filleann aonaid theip ar an líne le haghaidh athoibre agus timthriall úr.

Céim 7. Clúdaíonn an t-iniúchadh deiridh chasmhóiminte, sreangú, lipéid, agus taifid sraitheach.

Céim 8. Crating le haghaidh onnmhairiú; sáraíonn acmhainn bhliantúil an ghléasra aon mhilliún aonad agus chuaigh 2024 seachadadh thar aon mhilliún amháin.

Seicliosta Innealtóireachta Suímh Sula Gealltar Tú

Deimhnigh an comhaontú fóntais ar dtús. Is imeacht taraife é ualach 960kW, ní babhtáil méadar; éilíonn an chuid is mó fóntais iarratas, staidéar ualach, agus uaireanta uasghrádú seirbhíse, a fhéadfaidh míonna a ghlacadh.

Méid an claochladán le spás cloiginn: clúdaíonn 1,250kVA an comh-aireachta móide soilsiú stáisiúin, HVAC, agus críochfoirt sa todhchaí gan an dara uasghrádú.

Déan an obair shibhialta a phleanáil: ní mór do chomh-aireachta 2200mm ar airde eochaircheap coincréite leibhéalta, trinse cábla nó bealach tráidire chuig na críochfoirt, agus eochaircheap trealaimh laistigh de chraen nó forklift don aonad crátáilte.

Mura féidir le d’amlíne tionscadail moill áirgiúlachta a ionsú, nó mura féidir le do shuíomh claochladán tiomnaithe a óstáil, is é seo an táirge mícheart faoi láthair. Is píosa bonneagair bhuan é mol 960kW, agus iompraíonn sé mar cheann amháin.

Seol freagra staidéar ualach an áirgiúlachta chugainn nuair a bheidh sé agat; seiceálfaidh ár n-innealtóirí an mata friothálacha agus an rátáil claochladáin i gcoinne chuar ionchuir na comh-aireachta sula ndéanann tú ordú.

Cén fáth AMPPAL do Mhoil Ard-Acmhainne

Monaróir amháin le haghaidh comh-aireachta, críochfoirt, agus bogearraí rialaithe, mar sin níl an córas 960kW le chéile ó thrí gheallúint díoltóirí.

UL 2202-2022 agus UL 2231-2 liostaithe, móide CE, CB, agus TUV do mhargaí eile.

Roghanna OEM/ODM: brandáil, meascáin chónascaire, fad cáblaí, agus cumraíocht freastalaí OCPP.

Seachadadh i 15-20 lá oibre tar éis faomhadh a tharraingt; MOQ ó choimeádán amháin.

Tacaíocht ó chuideachta a ritheann 200+ stáisiún féin, lena n-áirítear 500 aonad leacht-fhuaraithe tionscadal hidrigine glas NEOM.

Ardú, Rigging, agus Seachadadh Caibinéid Mhóra

Is é an comh-aireachta an mhír is troime sa lastas: cliathbhosca cruach-fhráma in aice le 2300 x 1900 x 1150 mm le ceithre phointe ardaithe rátáilte agus léaráid rigging taobh istigh. Taistealaíonn críochfoirt ar phailléid, agus seoltar aonaid leacht-fhuaraithe trí chuisnithe a líonadh ar an láthair.

Iompraíonn coimeádán ard-chiúb 40 troigh an comh-aireachta móide suas le hocht teirminéal; críochfoirt níos mó a chomhaireamh long i gcoimeádán dara. Soláthraímid Sleachta FOB Ningbo nó CIF, le sonrasc, liosta pacála, bille luchta, agus tuarascálacha OL a eisítear laistigh de 3 lá oibre ón luchtú.

Clúdaíonn an treoir coimisiúnaithe roghanna craein agus forklift don chomh-aireachta, leagan amach an eochaircheap, agus an sceideal chasmhóiminte don nasc 480V.

Conarthaí Cothabhála agus Spártha do Mhoil

Baránta caighdeánach dhá bhliain ar an gcomh-aireachta, na críochfoirt, na modúil chumhachta, agus an rialtóir.

Malartú tras-loinge ar theipeanna baránta, le seoladh athsholáthair laistigh de 5 lá oibre.

Feisteáin chothabhála coisctheacha do mhoil: scagairí, chónaisc, chuisnithe, agus cláir rialaithe spártha.

Diagnóisic cianda OCPP le haghaidh caidhpeanna ualaigh, logaí fabhtanna, agus nuashonruithe firmware thar criosanna ama.

Moladh seirbhíse bliantúil: athsheiceáil chasmhóiminte, seirbhís scagaire, sruthlú an chuisnithe gach 24 mí, agus scanadh teirmeach den bhus DC.

Nótaí Úsáide do Láithreáin Ardchumhachta

Mícheart: an comh-aireachta a fhuinneamh sula ndeimhníonn an fóntais an chéim seirbhíse agus an voltas. Ar dheis: fíoraigh AC480V ±10% ar na trí chéim le méadar, ansin dún isteach.

Mícheart: an t-ábhar friothálacha a laghdú níos lú mar go mbeidh an mol 'ag fás isteach ann'. Ar dheis: méid an friothálacha agus an claochladán don 960kW conartha ón gcéad lá.

Mícheart: an comh-aireachta a chur san áit nach féidir an t-aonad crátáilte a ardú. Ar dheis: deimhnigh rochtain craein nó forklift agus suíomh an eochaircheap sula dtagann an coimeádán.

Mícheart: gan bacadh leis an athbhreithniú méadar éilimh tar éis coimisiúnaithe. Ar dheis: cuir billeáil kVA na chéad mhí i gcomparáid le taifead fachtóir cumhachta ≥0.99.

Mícheart: na críochfoirt 600A a chóireáil mar ancairí buana chun trucailí a tharraingt ina gcoinne. Ar dheis: mullaird a shuiteáil agus an cábla a threorú de láimh.

Aiseolas Oibreora Mol Tar éis Coimisiúnaithe

Reáchtálann oibreoir dorchla lasta i California, na Stáit Aontaithe, mol 960kW le sé theirminéil leacht-fhuaraithe le haghaidh trucailí Aicme 8. Naoi mí ina dhiaidh sin, seachadann an stáisiún muirear trucail 20-80% i thart ar 90 nóiméad, agus is é an t-aon ghearán atá aige ná méadar éilimh an áirgiúlachta a thaispeánann muirear fuireachais míosúil nach raibh buiséadaithe aige dó.

Iosta bus i Vársá, cuireann an Pholainn an comh-aireachta 960kW le deich gcríochfort aerfhuaraithe. Molann bainisteoir an iosta feidhmíocht an fhachtóra chumhachta ar a bhille, ach tugann sé faoi deara gur thóg an coimisiúnú cúig lá in ionad na dtrí cinn a bhí beartaithe mar go raibh staidéar cosanta breise ag teastáil ón oibreoir greille áitiúil.

Thóg forbróir i Dubai, UAE an mol timpeall ar chlaochladán 1,250kVA agus tuairiscíonn sé an glacadh leictreach a ritheadh ​​ar an gcéad iniúchadh. An t-áirithint a bhí aige: chuir lorg na comh-aireachta iachall ar dhoras an tseomra trealaimh a athdhearadh, rud a sheachnódh sé trí thoisí an chliabháin a sheiceáil i gcoinne an oscailt roimh oibreacha sibhialta.

Ceisteanna Coitianta: Ceisteanna Greille agus Suíomh

C: Cén cumas friothálacha a theastaíonn ó chomh-aireachta 960kW?

A: Thart ar 1, 155A ag 480V trí chéim ag ualach iomlán; tá an friothálacha, an lascthrealamh agus an claochladán meánmhéide don acmhainn chonarthach.

C: Cad iad na péirí claochladán leis an gcóras seo?

A: De ghnáth 1, 250kVA don chomh-aireachta móide cúnta agus seomra cloigeann, deimhnithe i gcoinne rialacha do chuid fóntais.

C: Conas a dhéanann fachtóir cumhachta difear do mo bhille?

A: Ag ≥0.99, fanann an t-éileamh imoibríoch neamhbhríoch, rud a sheachnaíonn muirir éilimh bunaithe ar kVA ar go leor taraifí tráchtála.

C: An féidir le comh-aireachta amháin freastal ar na trucailí agus na ngluaisteán araon?

A: Sea, meascadh críochfoirt 600A fuaraithe le haghaidh trucailí agus críochfoirt aer-fhuaraithe 250A do ghluaisteáin.

C: Cé chomh fada a thógann an coimisiúnú?

A: De ghnáth 3-5 lá ar an láthair lena n-áirítear seiceálacha cosanta an áirgiúlachta, ag glacadh leis go bhfuil an obair shibhialta críochnaithe.

C: An bhfuil gá le seirbhís ar leith do chúntóirí stáisiúin?

A: Molaimid beathú cúnta beag le haghaidh soilsiú agus rialuithe, ach glacann an comh-aireachta féin an príomhsheirbhís 480V.

C: Cé na minicíochtaí greille a oibríonn?

A: AC480V ±10% ag 50Hz agus 60Hz araon, ag clúdach an chuid is mó de na margaí ag baint úsáide as an rang 480V.

C: Cad é an t-am seachadta?

A: 15-20 lá oibre tar éis faomhadh a tharraingt, agus an claochladán agus an obair fóntais ag rith go comhthreomhar ar do thaobh.
