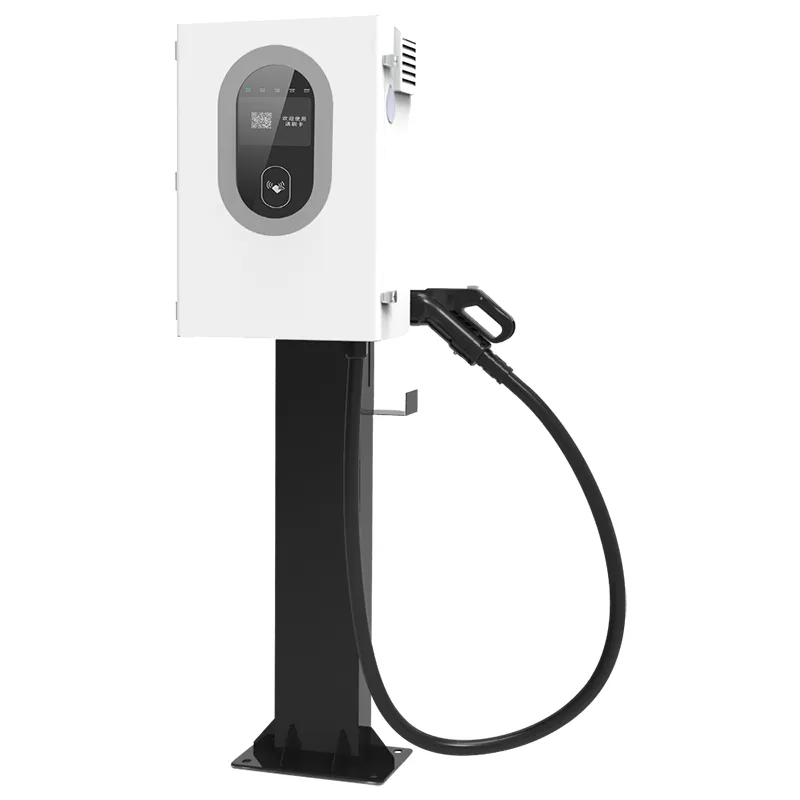

7kW Bidirectional V2G DC EV Charger le haghaidh Feidhmchláir Fuinnimh Baile agus Eangaí Cliste

Cad a Dhéanann Aonad Déthreo 7kW do Theach

Is charger DC déthreo beag é an 7kW Bidirectional V2G DC EV Charger d'Fhuinneamh Baile agus Feidhmchláir Eangaí Cliste (AF-DC-07). Déanann sé an jab soiléir - EV a mhuirearú ag 7kW - agus an dara post nach féidir leis an gcuid is mó de luchtairí a dhéanamh: tarraingíonn sé cumhacht ar ais as an gcarr agus cothaíonn sé an teach. Is é an dara treo sin a chiallaíonn V2H (feithicil go baile) agus V2G (feithicil go greille) go praiticiúil.

I gcás gnáth-theach le EV ceallraí 40-60kWh, clúdaíonn 7kW de shreabhadh droim ar ais an t-ualach bonn: cuisneoir, ródaire, soilsiú, caidéil cúrsaíochta téimh. Ní reáchtálfaidh sé oigheann leictreach agus caidéal teasa ag an am céanna. Ceannaíonn sé uaireanta de mharthanas briste, ní seachtain de neamhspleáchas eangaí.

Sé Chúis a Athraíonn Aonad 7kW Teach

Níl an argóint luas a mhuirearú; is é an dara treo sreafa. Athsheolaíonn ceannaitheoirí sé phointe tar éis na suiteála:

Cumhacht cúltaca gan an dara cadhnra: is é an EV atá agat cheana féin an cúlchiste. Coinníonn carr 60kWh go leor ar feadh dhá lá d’ualach tráthnóna baile.

Arbatráiste buaic-ghleann: muirear ar tharaifí oíche, urscaoileadh le linn an fhuinneog costasach tráthnóna, agus lig an méadar a dhéanamh ar an mata.

IP55 in aghaidh na haimsire: láimhseáiltear báisteach, deannach, agus aer salann cósta níos fearr ná na caibinéid IP54 ar na siblíní móra.

Feistiú colún nó cuaille: feistíonn an comh-aireachta 600 x 450 x 230mm balla, colún cruach, nó cuaille cois bóthair.

Éifeachtúlacht 95% nó níos fearr sa dá threo, mar sin cailleann an turas bhabhta greille-go-ceallraí-go-greille níos lú ná an deichiú cuid den fhuinneamh.

Cúig bhealach chun seisiún a thosú: scanadh QR, cárta, auto-tús VIN, rialú ardáin, nó tús éigean as líne nuair a bhíonn an líonra síos.

Sonraíochtaí Teicniúla

An Áit a Thuilleann Aonad 7kW V2G a Áit

Ní táirge cabhlaigh. Meánmhéide le haghaidh áiteanna páirceála aonair; is iad seo na cásanna ina dtuairiscíonn úinéirí fíor-aisíocaíocht:

Tithe scoite sa Ghearmáin, san Ísiltír, agus sna Nordacha le taraifí leictreachais am úsáide.

Cábáin saoire agus áitribh tuaithe ina mbíonn bristeacha eangaí mar ghnáthamh seachas annamh.

Siopaí beaga agus oifigí baile ag rith 500-1500W d'ualach leanúnach.

Tithe le PV gréine: muirir meán lae farasbarr ar an gcarr, clúdaíonn urscaoileadh tráthnóna an bhuaic dinnéar.

Tiarnaí talún ag suiteáil spotaí páirceála V2G mar phointe díola os comhair na dtionóntaí.

Conas Aistrigh Muirearú agus Scaoilte i gComh-Aireachta Amháin

Laistigh den AF-DC-07 tá céim chumhachta déthreo amháin. I mód luchta ceartaíonn sé AC trí phas isteach i DC don cheallraí. Sa mhodh díluchtaithe déanann na modúil chéanna DC a inbhéartú ar ais go AC ag 230/400V. Níl aon inverter ar leith bolted ar - coinníonn an topology an comh-aireachta ag 600 x 450 x 230mm agus éifeachtacht ag 95% nó níos fearr ar an dá bhealach.

Láimhseálann ISO 15118 an croitheadh ​​láimhe V2G. Malartaíonn an carr agus an luchtaire teachtaireacht sínithe maidir leis an méid fuinnimh is féidir a tharraingt ar ais, agus ní thosaíonn sreabhadh droim ar ais ach amháin nuair a bhíonn sé údaraithe. Ní inverter hacked é seo a chothaíonn an teach; is malartú méadraithe, caighdeánach-chomhlíontach é.

Tá an tosaithe cisealta d'aon ghnó. Ar líne, tosaíonn seisiúin le cód QR, cárta, aitheantas VIN, nó ardán scamall AMPPAL. Má thiteann an líonra, coinníonn tús éigeantais as líne an charger inúsáidte le fíordheimhniú áitiúil - úsáideach nuair a fhaigheann an ródaire bás i lár briste.

Deimhnithe Is mian le hÁrachóir Úinéara Tí a Fheiceáil

Tá Home V2G suite i gcrios liath i roinnt margaí, agus mar sin tá tábhacht leis an bpáipéarachas. Seo iad na doiciméid a sheoltar le gach AF-DC-07:

marcanna CE agus TUV do mhargadh an AE; UL agus CB ar fáil do Mheiriceá Thuaidh agus réigiúin eile.

Comhlíonadh IEC 61851 maidir le hiompar luchtaithe DC agus sábháilteacht cónascaire.

Deimhniú ISO 15118 don chruach cumarsáide V2G - an chuid a dhéanann seisiúin déthreoracha méadraithe agus dlíthiúil.

IP55 arna thástáil in aghaidh an IEC 60529: maireann sé píobán anuas agus deannaigh a shéideadh.

Taifead tástála monarchan le gach aonad: insliú, banna talún, agus reáchtáil déthreorach iomlán ag cumhacht rátáilte.

Modúil leathan-teocht rátáilte -30C go +55C le haghaidh gléasta geimhridh nochta.

Conas na hAonaid 7kW a Thógáil i Yueqing

Tá an gléasra suite i Yueqing, Zhejiang - tugann muintir na cathrach príomhchathair fearais leictreacha na Síne air. Tá AMPPAL á reáchtáil ó 2014 le breis agus 260 ball foirne. An seicheamh tógála le haghaidh aonad 7kW:

Gearrtar cruach leatháin ar mheaisíní léasair TRUMPF agus lúbtar é ar choscáin phreas CNC.

Seasann airm robot FANUC na modúil chumhachta; Ritheann táirgí DC ar a líne féin, ar leithligh ó AC.

Déantar cláir chumhacht-chéime a shádráil tonnta agus pasann siad iniúchadh optúil uathoibrithe.

Faigheann gach aonad sruthán isteach déthreo lán-ualach: ceithre huaire an chloig de mhuirearú, ansin scaoiltear amach ag 7kW.

Tá an t-imfhálú púdar-brataithe ar dtús; Feistítear gaiscéid IP55 de láimh agus seiceáiltear an chasmhóimint.

Tá an firmware flashed leis an gcruach ISO 15118 agus na cúig mhodh tosaithe cumasaithe.

Tarlaíonn cigireacht amhairc agus leictreach deiridh sula gcláraítear an tsraithuimhir.

Déantar aonaid a phacáil isteach i cliathbhoscaí aonair; is é an t-am luaidhe 15-20 lá oibre.

An leor 7kW? Sizing Aonad V2G Baile

Tosaigh leis an ualach is gá duit a chlúdach i outage: cuisneoir, ródaire, soilsiú, caidéal cúrsaíochta teasa, de ghnáth 400-800W. Ag an leibhéal sin clúdaíonn 7kW de chumhacht droim ar ais an teach ar feadh uaireanta agus coimeádann an carr go leor muirear le haghaidh tiomáint ar maidin.

Má ritheann do theach caidéal teasa leictreach, cócaireán ionduchtaithe, agus sabhna láithreach, ní iompróidh 7kW an bhuaic sin. D'fhéadfadh aonad 30kW nó 60kW, ach a athraíonn praghas agus suiteáil. I gcás fhormhór na dteaghlach, is leor 7kW.

Ní ar do shonsa má theastaíonn UPS lán-tí uait a aistríonn isteach faoi shoicind, nó aonad a ritheann an teach trí blackout il-lae. Is charger déthreo méadraithe é an AF-DC-07, ní inverter lasmuigh den ghreille. Níl aon leathadh buaic-ghleann i do tharaif? Imíonn an argóint arbatráiste freisin.

Cén Fáth a Roghnaíonn Ceannaitheoirí AMPPAL do Bhaile V2G

Am luaidhe 15-20 lá oibre ar aonaid chaighdeánacha; Brandáil OEM agus péint saincheaptha ar iarratas.

MOQ d'aonad amháin le haghaidh meastóireachta - cuirimid singil chuig innealtóirí agus allmhaireoirí beaga, ní hamháin pailléid.

Deimhnithe CE, TUV, UL, CB, agus CCC ar comhad; longa doiciméadú le gach ordú.

260+ fostaí agus 1 mhilliún+ aonad seachadta ó 2014; Feidhmíonn AMPPAL 200+ stáisiún luchtaithe freisin.

Stoc páirteanna spártha Eorpacha: gunnaí luchtaithe, cláir rialaithe, agus taispeánann an long i 3-5 lá oibre.

Pacáistiú agus Seachadadh don tSamhail 7kW

Gach long AF-DC-07 i gcliathbhosca adhmaid nó cartán trom timpeall 750 x 600 x 350mm, thart ar 40kg leis an gunna agus an lúibín gléasta. Coinníonn Ionsáigh Foam an comh-aireachta; taistil an gunna agus an cábla i mála taise.

Tá thart ar 60 aonad i gcoimeádán 20 troigh; ciúb 40-troigh ar airde timpeall 130. Tá pailléid strapped agus an t-ualach grianghraf roimh séalaithe.

Is iad na téarmaí caighdeánacha ná FOB Ningbo nó Shanghai, le Sleachta CIF agus CFR ar iarratas. Áirítear ar na doiciméid sonrasc, liosta pacála, bille luchta, agus an dearbhú CE; teastais dul amach roimh ré.

Tacaíocht Tar éis Tailte an Aonaid 7kW

24 mí san aonad. Maidir le V2G baile is é an chuid is tábhachtaí ná céim an inverter - oibríonn sé an dá threo agus tá sé clúdaithe.

Tá nuashonruithe firmware don chruach ISO 15118 saor in aisce do shaolré an táirge, trí scamall nó USB.

Loingseoireacht páirteanna breise le haghaidh teipeanna coitianta laistigh de 3-5 lá oibre; is é an gunna luchtaithe an spártha is mó a ordaítear.

Bliain amháin de dhiagnóis chianda saor in aisce - seol grianghraf nó onnmhairiú loga agus faigh freagra an lae chéanna.

Is féidir le leictreoir ceadúnaithe suiteáil a chríochnú in aon lá amháin; cuimsíonn an lámhleabhar léaráidí sreangú agus luachanna chasmhóiminte.

Botúin Choitianta le Suiteálacha Baile V2G

Mícheart: An t-aonad a fheistiú áit a bhfuil rith chun srutha dín ag sileadh ar an gcónascaire. Ar dheis: roghnaigh spota le ciumhais sileadh nó barrchaolú beag - láimhseálann IP55 an aimsir, ní dháiltear uisce isteach sa soicéad.

Mícheart: Ag glacadh leis go gcuirtear tús le scaoileadh an nóiméad a phlocálann an carr isteach. Ar dheis: ní mór an croitheadh ​​láimhe ISO 15118 a chríochnú agus ní mór an sceideal urscaoilte a chumasú san aip ar dtús.

Mícheart: Méadaigh ualaí tí os cionn 7kW agus táthar ag súil go ndéanfaidh an charger é a bhainistiú. Ar dheis: coinnigh ualaí urscaoilte faoi 6kW chun spás cloiginn a fhágáil le haghaidh caillteanais.

Mícheart: An t-aschur AC a bheathú trí luaidhe síneadh randamach. Ar dheis: sreang crua an taobh aschuir chuig ciorcad tiomnaithe lena scoradán féin.

Mícheart: Gan bacadh le cosantóir borrtha toisc go bhfuil cosaint tintreach ag an luchtaire. Ar dheis: cosnaíonn an t-aonad é féin; tá a SPD Cineál 2 féin fós ag teastáil ón bpainéal tí.

Cad a Thuairiscíonn Úinéirí Tí agus Úinéirí Gnóthais Bheaga

Reáchtálann úinéir tí sa Bhaváir, an Ghearmáin an AF-DC-07 le EV 58kWh ar tharaif am úsáide. Gearrann sé an ráta íseal thar oíche agus scaoileann sé 18:00-21:00; Léiríonn an méadar thart ar EUR 14 a shábháil in aghaidh na míosa sa chéad ráithe. A ghreim amháin: bhí an dara pas druileála ag teastáil ó na poill lúibíní ar a bhalla bríce.

Úsáideann úinéir bácála beag san Ísiltír an t-aonad mar charger agus maolán briste dá chuisneoirí. Níor chosain blackout 40 nóiméad i mí Eanáir rud ar bith air - choinnigh an carr na fuaraitheoirí ag rith. Bailíonn an greamán QR deannach agus bíonn gá le glanadh ó am go chéile.

Chuir bainisteoir maoine tuaithe sa Nua-Shéalainn an t-aonad ar chuaille in aice le teachín ar cíos. Déanann aíonna scanadh chun tús a chur le muirearú; cuireann sé ar chumas V2H urscaoileadh go cianda le linn stoirmeacha. A bhreitheamh: an chéad charger a shuiteáil sé nach raibh gá le cuairt fillte laistigh de mhí.

Ceisteanna Baile V2G, Freagraí

C: An féidir leis an AF-DC-07 cumhacht a thabhairt don teach ar fad le linn briseadh?

A: Cothaíonn sé suas le 7kW - cuisneoirí, soilse, ródaire, caidéil. Sáróidh ualaí troma comhuaineacha mar oighinn é.

C: An Gortaítear urscaoileadh V2G an ceallraí gluaisteán?

A: Ábhar doimhneacht agus minicíochta níos mó ná treo. Is timthriall éadrom é urscaoileadh 7kW dhá uair an chloig gach oíche; láimhseálann an chuid is mó de na EVs é laistigh de bharántas.

C: Cé na gluaisteáin a oibríonn leis an charger seo?

A: Aon EV a thacaíonn le muirearú déthreorach ISO 15118 thar CCS nó GB/T - seiceáil liosta tacaíochta V2G do charr ar dtús.

C: An bhfuil sé dlíthiúil ceangal leis an eangach?

A: I margaí an AE agus an RA, tá, le marcanna CE agus TUV agus suiteáil leictreoir ceadúnaithe.

C: Cé mhéad is féidir liom a shábháil ar tharaifí?

A: Le scaipeadh buaicghleann 20-30 cent, sábhálann scaoileadh tráthnóna EUR 1-2 in aghaidh an tseisiúin, EUR 30-60 in aghaidh na míosa.

C: Cad a tharlaíonn má thiteann mo idirlíon?

A: Coinníonn tús éigean as líne a mhuirearú agus a urscaoileadh ag obair le fíordheimhniú áitiúil; Tagann an bhilleáil suas níos déanaí.

C: An gá dom inverter ar leith don teach?

A: Ní hea - athraíonn an chéim dhéthreo DC go AC. Teastaíonn lasc aistrithe nó cúpláil AC chuig an bpainéal uait.

C: An féidir liom leathnú go 22kW níos déanaí?

A: Níl, tá an AF-DC-07 socraithe ag 7kW. Céim suas go dtí na samhlacha 30kW nó 60kW AMPPAL le haghaidh níos mó.
