Charger Fast EV V2G DC Déthreo le haghaidh Feidhmchláir Flít agus Eangaí

Cad é an Charger V2G 60kW, agus Cad a chiallaíonn 'Five-Wire'

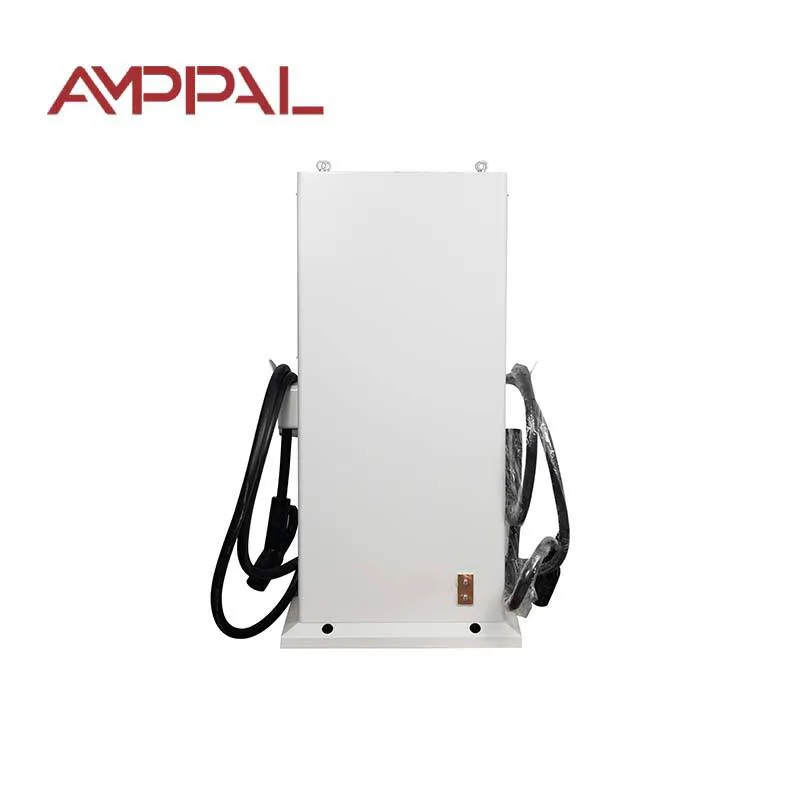

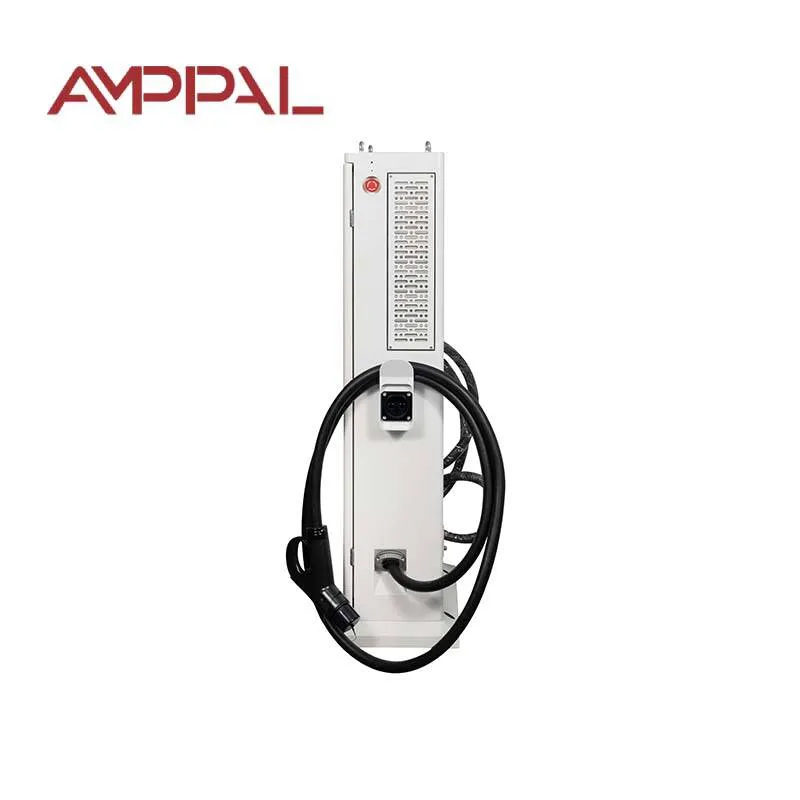

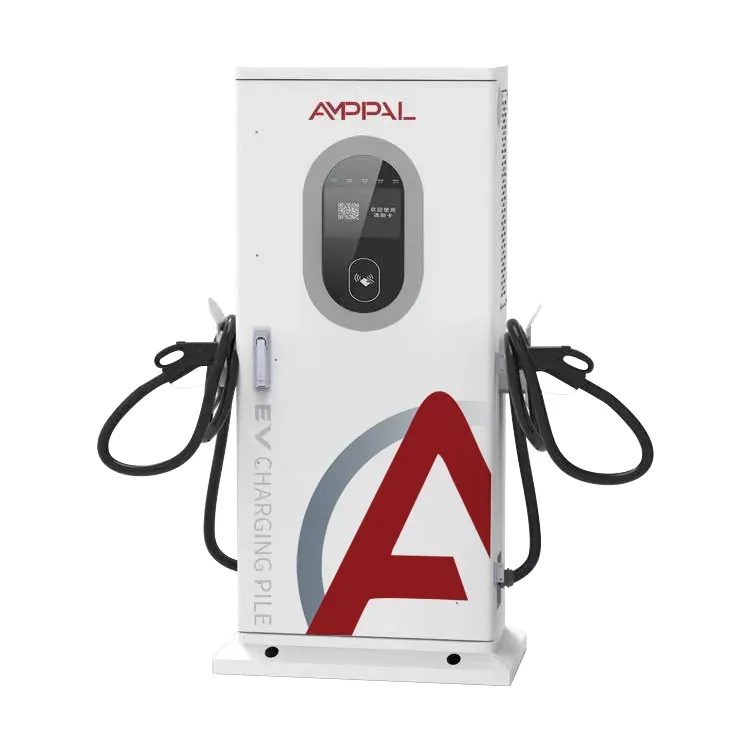

Cinneann an nasc greille cé chomh maith agus a fheidhmíonn charger 60kW V2G, agus is é sin an fáth a léann an tsonraíocht AF-DC-60 an bealach a dhéanann sé. Is charger déthreorach DC 60kW é an Charger Fast EV V2G DC seo le haghaidh Feidhmchláir Flít agus Eangaí: ceartaíonn sé AC trí phas chun feithicil a mhuirearú, agus inbhéarann ​​sé DC ón bhfeithicil ar ais go dtí an líonra AC le haghaidh foirgneamh, iosta nó onnmhairiú. Tomhaiseann an comh-aireachta 1517 x 640 x 300mm.

Is é an tsonraíocht ionchuir a scarann ​​é i dtairiscint. Ciallaíonn L1/L2/L3/N/PE trí chéim, cré neodrach agus ar leith cosanta - cúig sheoltóir, an caighdeán tionsclaíoch iomlán. Faigheann láithreáin atá sreangaithe ar an mbealach sin luchtú céime cothromaithe, tagairt neodrach sainithe, agus cosán glan locht. Léann suiteálaithe an líne seo ar dtús.

Cúig Neart an Dearadh 60kW

Pointí dearaidh atá tábhachtach d'innealtóirí leictreacha agus d'oibreoirí eangaí:

Ionchur trí phas cúig shreang, mar sin cothromaíocht na sruthanna céime in ionad driofacht: tá 60kW trasna L1/L2/L3 thart ar 87A in aghaidh na céime ag 400V.

Cuar fachtóir cumhachta macánta: 0.97 nó níos fearr ó ualach 20-50%, 0.99 nó níos fearr ó 50-100% - luaite leis an raon ualaigh, ní mar uimhir chás is fearr amháin.

Mód inverter le rialú armónach, mar sin ní smearadh saobhadh ar an mbus nuair a scaoiltear carr as do threalamh eile.

Ethernet agus CAN mar chomhéadain dhúchasacha, móide ceallacha - labhraíonn an t-aonad le rialtóirí suímh, an scamall AMPPAL, nó inneall OCPP gan tiontairí prótacail.

Feidhm chosanta déag, imfhálú IP54, agus torann ag nó faoi 65dB fiú le linn buaic-aschur.

Sonraíochtaí Teicniúla

Cé ar cheart dóibh Aonad 60kW a Shuiteáil

Is é 60kW an láthair milis do bhá DC amháin a fhreastalaíonn ar thacsaithe, veaineanna agus leoraithe beaga. Imscaradh athfhillteach:

Clós tacsaithe agus marcaíochta áit a dtéann feithiclí ar rothar trí tháille 40-80% laistigh d'uair an chloig.

Foirgnimh tráchtála ar sholáthar daingean: gearrann an t-aonad ar shruth laghdaithe nó doirteadh chun teorainn a chur le buaic an tsuímh.

Ceardlanna agus díoltóirí ag luchtú veaineanna i rith an lae agus á n-easpórtáil chuig an bhfoirgneamh tráthnóna.

Suíomhanna microgrid agus oileán ina ndúblaíonn an charger mar fhoinse cúltaca le linn bristeacha.

Iostaí bardasach a bhfuil cineálacha cónascaire measctha acu - CCS1, CCS2, GB/T, CHAdeMO, NACS ar fáil.

Laistigh den Chonair Cumhachta Déthreo: Ceartaigh, Inbhéartaigh, agus Fan Glan

Is tiontaire déthreo amháin é an cosán cumhachta. Muirearú: AC isteach, ceartaithe, DC amach ag suas le 60kW. Doirteadh: DC isteach ón bhfeithicil, inbhéartaithe go AC, sioncrónaithe go minicíocht agus céim an bhus áitiúil. Athruithe treo i milleasoicindí, eadrána ag an mbord rialaithe, ní lasc meicniúil.

Is fachtóir cumhachta nuair a léiríonn an dearadh smacht. Ag ualach éadrom - 20-50% den aschur rátáilte - coinníonn an tiontaire PF ag 0.97 nó níos fearr; os cionn 50% tá 0.99 nó níos fearr aige. Cén fáth a lua i míreanna? Toisc go n-íslíonn fachtóir cumhachta gach tiontaire ag ualach íseal, agus cuireann ceannlíne amháin sin i bhfolach. Iarrann comhaontuithe nasc fóntais níos mó an cuar, ní an bhuaic.

Ábhar armónach i mód an inverter. Nuair a scaoileann an carr, cruthaíonn an tiontaire a thonnfhoirm reatha chun saobhadh a choinneáil taobh istigh de na teorainneacha a fhulaingíonn do chlaochladán agus do chomharsana. Déanann Ethernet agus CAN trácht rialaithe a iompar - charger, rialtóir tógála, agus stádas malairte ardán billeála gan turas cruinn ceallach.

Comhlíonadh agus Tástáil: Cad a Longa leis an Aonad 60kW

An comhad comhlíonta le gach AF-DC-60:

Tuarascálacha CE agus TUV a chlúdaíonn sábháilteacht agus EMC, lena n-áirítear tástáil armónach agus flicker.

Comhlíonadh IEC 61851 maidir le hiompar luchtaithe DC, cábla, agus rialú cónascaire.

Comhlíonadh ISO 15118 maidir le cumarsáid dhéthreoch leis an bhfeithicil.

Tástálacha gnáthaimh monarchan ar gach aonad: insliú, leanúnachas talún, sceitheadh, agus rith déthreorach 60kW iomlán.

Tomhais fachtóir cumhachta agus éifeachtúlachta ag 20%, 50%, agus 100% ualach taifeadta ar bhileog tástála an aonaid.

Modúil leathan-teocht rátáil -30C go +55C, séalaithe i imfhálú IP54.

An Líne Táirgthe Taobh thiar den Chomh-Aireachta 60kW

Roinneann an líne 60kW ag monarcha Yueqing AMPPAL an trealamh FANUC agus TRUMPF leis an gcuid eile den teaghlach DC. An tógáil:

Déantar painéil imfhálú a phuncháil agus a fhilleadh, ansin táthaithe ar an líne fráma roimh sciath púdar.

Sroicheann na modúil chumhachta réamhthástáil agus tá siad gléasta le dúntóirí atá faoi rialú chasmhóiminte.

Leagann an fhoireann chéanna an bus DC agus an úmach cábla a thógann na haonaid 120kW, ag coinneáil na ceardaíochta comhsheasmhach.

Soaks gach aonad ar feadh sé huaire ag 60kW i dtreo luchta, ansin dhá uair an chloig i dtreo inverter ag aschur iomlán.

Déantar fachtóir cumhachta agus saobhadh a thomhas ag 20%, 50%, agus 100% ualach agus logáilte chuig taifead sraitheach an aonaid.

Feidhmítear naisc Ethernet, CAN, agus cheallacha, lena n-áirítear teip líonra insamhlaithe.

Séalaítear an comh-aireachta, lipéadaítear é agus déantar iniúchadh amhairc air.

Leanann crating laistigh de dhá lá; is é an gnáth-rith 15-20 lá oibre.

Méid agus Seiceálacha Suímh le haghaidh 60kW

Déan iniúchadh ar an soláthar sula síníonn tú. Tá an AF-DC-60 ag iarraidh beathú trí phas cúig-sreang meánmhéide do 60kW móide spás cloigeann - thart ar 100A in aghaidh na céime ag 400V le corrlach. Trasfhoirmeoir ag toilleadh? Caipíní bainistíochta luchtaithe a mhuirearú agus buaicphointí bearrtha ag an urscaoileadh. Suíomh aon phas? Táirge mícheart.

Meaitseáil an cónascaire leis an gcabhlach: CCS2 don Eoraip, CCS1 do Mheiriceá Thuaidh, GB/T don tSín, CHAdeMO le haghaidh feithiclí Seapánacha níos sine, NACS sna SA. Seoltar an t-aonad leis an gunna a shonraíonn tú; is post allamuigh é an cóimeáil cábla a mhalartú níos déanaí.

Ní ar do shonsa mura bhfuil aon chás déthreorach úsáide agus gan aon taraif V2G i radharc - cosnaíonn charger aontreo 60kW níos lú. Ní ar do shon freisin má chuireann an cód eangaí cosc ​​ar onnmhairiú: ní oibríonn urscaoileadh go luchtú amháin, ach mura gceadaíonn d’fhóntas ceachtar acu, ceannaigh aontreo agus coinnigh an t-airgead.

An méid a chuimsíonn Ordú AMPPAL 60kW

Fágann aonaid chaighdeánacha Yueqing i 15-20 lá oibre; tá rogha cónascaire, fad cábla, agus dath péinte cumraithe ag am ordaithe.

MOQ aon-aonad le haghaidh meastóireachta, agus aonaid tástála a choinnítear i stoc le haghaidh athsholáthar práinneach.

Seoltar an pacáiste deimhnithe iomlán - CE, TUV, IEC 61851, ISO 15118 - roimh loingsiú le haghaidh ceadú greille agus custaim.

OCPP 1.6/2.0 móide Ethernet díreach agus comhtháthú CAN, mar sin oireann an t-aonad ardáin Schneider, Siemens, agus AMPPAL araon.

Ó 2014 i leith tá níos mó ná milliún luchtaire seolta ag AMPPAL agus ritheann sé 200+ stáisiún é féin; freagraí tacaíochta in UTC+8 uaireanta oibre, spares i 3-5 lá.

Pacáil agus Lastais le haghaidh Aonaid 60kW

Is é 1517 x 640 x 300mm an comh-aireachta 60kW agus taistealaíonn sé ina seasamh i gcliathbhosca adhmaid, timpeall 170kg le gunna agus cáblaí. Ceadaíonn pócaí forc láimhseáil forklift; tá an clúdach strapped, ní screwed, mar sin ní dhéanann iniúchadh custaim damáiste don aonad.

Tá thart ar 14 aonad i gcoimeádán 20 troigh, ciúb 40 troigh ar airde thart ar 30. Tá ualaí measctha le táirgí AMPPAL eile coitianta; luchtairí ar aghaidh mar lasta ginearálta le marcanna cuí.

FOB Ningbo nó Shanghai mar chaighdeán; CIF, CFR, agus DAP ar iarratas. Doiciméid loingseoireachta: sonrasc, liosta pacála, bille luchta, dearbhú CE, agus deimhnithe tástála; tá an ráiteas comhlíonta ISO 15118 ar fáil le haghaidh sainchomhaid nasctha leis an eangach.

Téarmaí Seirbhíse do Cheannaitheoirí 60kW

Téarma 24 mhí. Clúdaítear lochtanna ar thaobh na greille de bharr droch-chaighdeán an tsoláthair; ní dhéanaimid argóint faoi cé ba chúis leis an ardú.

Stoc spártha réigiúnach: modúil chumhachta, boird rialaithe, agus lucht leanúna long i 3-5 lá oibre.

Diagnóis cianda trí Ethernet nó cheallacha, le hinnealtóir ar an líne le linn coimisiúnaithe.

Nuashonruithe firmware saor in aisce, lena n-áirítear OCPP agus athbhreithnithe ISO 15118, ar feadh shaolré an táirge.

Trealamh cothabhála bliantúil ar fáil: scagaire, gaiscéid, agus ramhar teagmhála don chónascaire.

Cúig botún a ghortaíonn Cáilíocht Cumhachta

Mícheart: Tapping na trí chéim ó bhoird dáileacháin éagsúla. Ar dheis: beathaigh na trí cinn ó chlár amháin ionas go mbeidh uillinneacha céime agus impedance ag teacht le chéile.

Mícheart: Corpoideachas a rith trí thráidire cábla roinnte gan nascáil. Ar dheis: bain úsáid as cré tiomnaithe cosanta chuig teirminéal an aonaid agus deimhnigh an leanúnachas sula ndéantar fuinneamh.

Mícheart: Feidhmíocht a mheas de réir uimhir éifeachtúlachta aonair na mbileog. Ar dheis: iarr bileog tástála an aonaid féin - déanann ár gcuid taifead PF ag 20%, 50%, agus 100% ualach.

Mícheart: Ag glacadh leis go bhfuil an t-urscaoileadh glan i gcónaí toisc go bhfuil an t-aonad deimhnithe. Ar dheis: coinnigh impedance soláthair íseal agus an scoradán in aghaidh an tsrutha comhordaithe; iompraíonn harmonics níos fearr ar bheathú righin.

Mícheart: An neodrach a shreangú go scaoilte mar 'tá an t-ualach cothromaithe ar aon nós'. Ar dheis: chasmhóimint an teirminéil neodrach cosúil le haon cheann eile - is neodrach ar snámh é an teip clasaiceach V2G suímh.

An méid a dúirt Oibreoirí 60kW Linn

Ritheann comharchumann tacsaí i bPrág ceithre AF-DC-60 i gclós ina rothlaíonn 40 EVs lá agus oíche. Ritheann an scaoileadh 17:00-20:00 chun éileamh tráthnóna a laghdú; sa chéad mhí bearrtha an muirear éileamh faoi thart ar 18%. Grumble: glactar le lámhleabhar CAN innealtóir rialuithe, agus bhí dhá ghlao ag teastáil ón leictreoir ar sheoltaí cláir.

Úsáideann monaróir claochladán i Ningbo an t-aonad chun a chuid inverters féin a thástáil i gcoinne fíor-ualach déthreo. D'fhan léamha saobhadh taobh istigh den méid a d'fhulaing an claochladán suímh; ardaíonn torann lucht leanúna go suntasach os cionn aschur 45kW, agus mar sin ritheann urscaoileadh trom lasmuigh d'uaireanta oifige.

Phéireáil oibreoir microgrid san Indinéis an AF-DC-60 le banc gréine agus ceallraí beaga ar ionad oileáin. Rinne modh inverter an rogha trí bhriseadh i mbliana, gach ceann acu faoi dhá uair an chloig. A dtuairim: meaitseálann an t-aonad leis an mbileog sonraí, ach tá SIM áitiúil ag teastáil ón modúl ceallach le fánaíocht faoi mhíchumas, nó draenann an plean sonraí.

60kW V2G CC

C: Cad é go díreach soláthar trí chéim cúig sreang?

A: L1/L2/L3 chomh maith le neodrach agus cré cosanta ar leith - cúig seoltóir, an caighdeán do naisc tionscail agus tráchtála ag an chumhacht seo.

C: Cén fáth a luaitear fachtóir cumhachta i dhá raon?

A: Toisc go bhfuil PF sags ag ualach éadrom ar gach tiontaire; ag lua 0.97 ó 20-50% agus 0.99 ó 50-100% an leagan macánta d’uimhir cheannlíne amháin.

C: An ndéanann scaoileadh gluaisteán mo sholáthar tógála a shaobhadh?

A: Múnlaíonn an t-inverter an tonnchruth reatha chun saobhadh armónach a sheasamh taobh istigh de na teorainneacha a fhulaingíonn do chlaochladán agus do chomharsana.

C: Cad a dhéanann Ethernet agus FÉIDIR i ndáiríre a dhéanamh anseo?

A: Rialú agus teiliméadracht marcaíocht ar na naisc wired le latency íseal; cheallacha an cúltaca agus an cosán cianrochtana.

C: An féidir leis an AF-DC-60 bus 400V a ghearradh?

A: Oireann sé do EVanna paisinéirí, veaineanna, agus trucailí beaga; glacann bus 300kWh ar feadh na hoíche - céim go dtí an 120kW nó 180kW do bhusanna.

C: Cén cónascaire a sheolann sé?

A: An gunna a shonraíonn tú - CCS1, CCS2, GB/T, CHAdeMO, nó NACS - agus is féidir an cóimeáil cábla a mhalartú sa réimse níos déanaí.

C: Cad a tharlóidh má tá claochladán mo shuíomh róbheag?

A: Is féidir le bainistíocht ualaigh teorainn a chur le sruth luchtaithe; oibríonn an t-urscaoileadh fós agus féadann sé buaic an tsuímh a bearradh.

C: Conas a chosnaítear aonad 60kW?

A: Trí fheidhmeanna cosanta déag lena n-áirítear ró-voltas agus faoi bhun, ciorcad gearr, locht talún, monatóireacht inslithe, agus braite teocht gunna.
