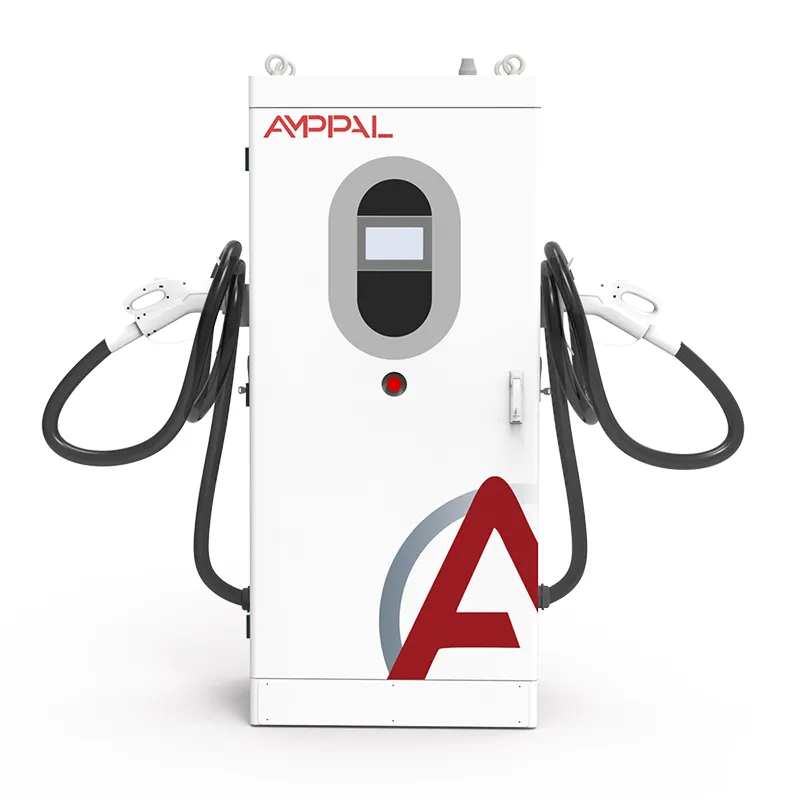

Córas Muirearú Tapa V2G Bidirectional DC le haghaidh Eangaí Cliste agus Bainistíocht Fuinnimh an Chabhlaigh

Cad a Dhéanann Muirear Déthreo 120kW le haghaidh Iosta

Is gnách go mbíonn leictriú cabhlach ag seasamh ar uimhir amháin: an táille éilimh. Córas Muirearú Tapa V2G Bidirectional DC le haghaidh Eangaí Cliste agus Bainistíocht Fuinnimh Cabhlaigh (Samhail AF-DC-120-Y-B-Z-3/4/5-H) charger déthreo 120kW DC tógtha chun ionsaí a dhéanamh air - líonann sé cadhnraí thar oíche nó i lár na maidine, ansin inbhéaraíonn sé cumhacht ó na cadhnraí céanna sin ar ais isteach sa iosta, nuair a bhíonn an buaicphointe crua ar ais san iarnóin.

Ag 120kW is rang iosta é: idir dhá nó ceithre veain in aghaidh na huaire, trucail throm amháin in am réasúnta, nó sócmhainn ar scála tógála. Ionchódaíonn an cód múnla AF-DC-120-Y-B-Z-3/4/5-H cónascaire, fad cábla, agus roghanna - agus is é sin an fáth go liostaíonn tairiscintí é le cód seachas iarmhír shimplí.

Cén Fáth a roghnaíonn Iostaí an AF-DC-120

Gearrliosta na gceannaitheoirí, san ord is gnách go n-iarrann foirne airgeadais:

Laghdú ar éileamh: scarann ​​urscaoileadh 120kW ar feadh dhá uair an chloig gach lá den tseachtain an buaicphointe míosúil - ag USD 8-15 in aghaidh an kW in aghaidh na míosa, sábháladh USD 1,000-2,000 go míosúil ar an tslis sin.

Aonad amháin, dhá shruth ioncaim: arbatráiste fuinnimh móide laghdú ar éileamh; ag raonta reatha AE agus SAM, tailte aisíocaíocht i 2-4 bliana.

Bearrtháil bhuaic ar scála an fhoirgnimh: déanann 120kW spíc tráthnóna an tsuímh a árasán, ní hamháin é a ghearradh.

13 feidhmeanna cosanta agus IP54, meánmhéide le haghaidh clóis nochta.

Dearadh leathan-teocht: coinníonn an rátáil -30C cabhlaigh gheimhridh Lochlannacha agus Cheanada i bhfeidhm.

Líonrú sreangaithe móide cheallacha le OCPP 1.6/2.0, mar sin nascann sé le hinneal reatha an chabhlaigh.

Sonraíochtaí Teicniúla

Cúig Chás Cabhlach agus Tógála le haghaidh 120kW

Nuair a thuilleann aonad déthreorach 120kW a choimeád:

Iostaí seachadta agus cúiréireachta: gearrann veaineanna thar oíche ag am seachbhuaice agus scaoiltear amach le linn bhuaicphointe an fhoirgnimh tráthnóna.

Is féidir le iostaí bus a dteastaíonn slánúcháin níos tapúla ná 60kW a thabhairt.

Stórais le stórais mhóra fuar: ailíníonn an fhuinneog urscaoilte le borrtha an chomhbhrúiteora tar éis 16:00.

Túir oifige le cabhlaigh EV na foirne: déantar sócmhainn 120kW-in aghaidh an bhá den gharáiste do bhuaic an tráthnóna.

Fóntais a thriail V2G ar a gcuid cabhlaigh féin roimh rolladh amach cláir do chustaiméirí.

Mar a Chomhardú an tAonad 120kW Ualach an Iosta

Is é an lúb oibriúcháin simplí chun cur síos a dhéanamh, éilitheach a fhorghníomhú. San oíche ceartaíonn an t-aonad greille AC isteach i DC ag suas le 120kW, ag líonadh an loingis. Idir 16:00 agus 21:00 - nó aon uair a shroicheann taraif an tsuímh buaic - déanann an tiontaire céanna DC a aisiompú go AC, agus é sin sioncronaithe le soláthar an fhoirgnimh. Déanann an bord rialaithe eadráin gach timthriall; suíonn veain ag ráta 40% in aisce go simplí amach an fhuinneog scaoilte.

Is ag an méadar a oibríonn buaic-bhearradh, ní ag an luchtaire. Socraítear an táille éilimh de réir an mheáin 15 nóiméad is airde sa mhí. Taifeadtar buaicphointe níos gaire do 280kW do shuíomh buaicphointe 400kW ag 18:00, agus 120kW scaoilte thar na 90 nóiméad sin - agus leanann an uimhir sin an suíomh don mhí billeála ar fad. Féachann oibreoirí ar an gcuar, socraíonn siad an sceideal san ardán AMPPAL, agus lig don aonad an pointe socraithe a chase.

Is í an aimsir fhuar is cúis le heacnamaíocht an chabhlaigh. Faoi bhun thart ar 0C, glacann cadhnraí le luchtú níos moille mura rud é go ndéanann BMS na feithicle réamhchoinníollacha orthu. Tá na modúil rátáil go -30C agus fanann an chumarsáid beo sa fuar, mar sin tosaíonn seisiúin na maidine de réir an sceidil; déanann bainistíocht theirmeach na feithicle cinneadh fós cé chomh tapa agus a thógann cealla fuinneamh.

Fianaise Deimhniúcháin agus Tástála Monarcha do 120kW

An comhad fianaise a thaistealaíonn le haonad 120kW:

Tuarascálacha CE agus TUV a chlúdaíonn sábháilteacht agus EMC ag an rang cumhachta 120kW.

Comhlíonadh IEC 61851 maidir le hiompar luchtaithe DC, cábla, agus rialú cónascaire.

Comhlíonadh ISO 15118 maidir le cumarsáid dhéthreoch leis an bhfeithicil.

Tástáil ghnáthamh mhonarcha ar gach aonad: rith déthreo iomlán ag 120kW móide insliú, talamh, agus seiceálacha sceite.

IP54 fíoraithe de réir IEC 60529; modúil teochta leathan a tástáladh ag -30C agus +55C.

Taifid tástála cineáil atá ar fáil d’fheidhmchláir nasctha greille i bhformhór margaí an AE agus GCC.

Ó Leath-mhiotal go Loingsiú: Déantúsaíocht 120kW

Tosaíonn an comh-aireachta 120kW mar chruach leatháin agus déantar tástáil ar na duilleoga thart ar dhá sheachtain ina dhiaidh sin. Seicheamh Yueqing:

Déantar an fráma agus na painéil a dhéanamh ar phunches CNC agus ar choscáin phreasa, ansin táthaithe ag port chun an clúdach 1620 x 750 x 560mm a shealbhú.

Tá raca cumhachta réamh-chóimeáilte - dhá mhodúl 10kW déag sa tógáil caighdeánach - suiteáilte agus boltáilte chuig an pláta teirmeach.

Tá sreangú rialaithe loomed agus ródaithe ar chlár tiomnaithe, lipéadaithe de réir na léaráid sreangú.

An chéad chumhacht: ualach firmware, seiceáil taispeána, agus tabhairt suas cumarsáide.

Ritheann tástáil ualach dhá chuid: sé huaire an chloig ag muirearú 120kW, ansin ceithre huaire an chloig ag 120kW ag inbhéartú ar ais go dtí an bus tástála.

Taifeadtar éifeachtúlacht agus fachtóir cumhachta ag 20%, 50%, agus 100% ualach ar an taifead sraitheach.

Tá an comh-aireachta séalaithe, brandáilte agus iniúchta; déantar seiceáil ar chasmhóiminte ar gach ceanglóir.

Tarlaíonn crating laistigh de sheachtain tar éis síniú na tástála; is é 15-20 lá oibre an t-am luaidhe le haghaidh tógála caighdeánacha.

Méid Ceart Cabhlach: Nuair a oireann 120kW, Nuair nach bhfuil sé

Tosaigh leis an gcuar éilimh, ní le háireamh na feithicle. Tarraing dhá mhí dhéag de shonraí eatramh 15 nóiméad. Buaic sa tráthnóna leis an gcabhlach páirceáilte? Tá 120kW de urscaoileadh úsáideach go díreach. Buaicphointe ag 11:00 agus an cabhlach ar an mbóthar? Is féidir leis an aonad táille a ghearradh fós - ach titfidh scéal an éilimh agus tá cuma níos fearr ar charger aontreo.

Meaitseáil an t-aonad le meascán cónascaire an chabhlaigh. Tacaíonn an AF-DC-120 le CCS1, CCS2, GB/T, CHAdeMO, agus NACS, faoi ghlas ag an gcód samhail ag am ordaithe. Iosta measctha? Pleanáil gunna amháin in aghaidh an chuain agus coinnigh cóimeáil cábla spártha i stoc.

Ní ar do shon féin murar féidir le do chlaochladán 120kW d’ualach breise a thógáil fiú le bainistíocht ualaigh, nó mura bhfuil creat easpórtála ag do chód eangaí - cuidíonn urscaoileadh go ualach amháin, ach tá taraif V2G ag teastáil le haghaidh arbatráiste iomlán. Trí veain? Freastalaíonn aonaid 30kW níos fearr duit; Ceannaíonn 120kW acmhainn nach n-úsáidfidh tú.

Ag obair le AMPPAL ar Thionscadail Chabhlaigh 120kW

Tógann caighdeánach long i 15-20 lá oibre; tá an saincheaptha múnla-cód - cónascaire, fad cábla, dath - reoite ag dearbhú ordú.

Aonad amháin le haghaidh meastóireachta, dhá go cúig le haghaidh iostaí píolótacha, agus praghsáil toirte le haghaidh rolladh amach il-iosta.

Deimhnithe agus taifid tástála cineáil curtha ar fáil roimh an loingsiú le haghaidh nasc greille a cheadú.

Thacaigh OCPP 1.6/2.0 agus an t-ardán AMPPAL araon; comhordaíonn bainistíocht ualaigh roinnt aonad ar aon nasc amháin.

Feidhmíonn AMPPAL 200+ stáisiún dá chuid féin agus tá 1M+ aonad seolta aige ó 2014 – déileálann ceannaitheoirí cabhlaigh le hoibreoirí, ní le páipéar.

Loighistic do Luchtairí Iosta 120kW

Tomhaiseann an AF-DC-120 1620 x 750 x 560mm agus seoltar é ina seasamh i gcliathbhosca adhmaid athneartaithe, timpeall 300kg le gunnaí agus cáblaí, arna innealtóireacht le haghaidh luchtú taobh le léaráid rigging - láimhseálann dhá fhorc stáin agus barra leata é.

Tógann coimeádán 20 troigh sé aonad; ciúb a dó dhéag 40 troigh ar airde. Tagann orduithe cabhlach mar ualaí coimeádán iomlán, gunnaí pacáilte ar leithligh chun na nascóirí a chosaint.

Is iad na téarmaí FOB Ningbo nó Shanghai mar chaighdeán; CIF, CFR, agus DAP ar iarratas. Doiciméadúchán: sonrasc, liosta pacála, bille luchta, dearbhú CE, agus deimhnithe tástála; ullmhaítear ráiteas comhlíonta ISO 15118 le haghaidh sainchomhaid eangaí.

Clúdach Tar éis Díolacháin do Shuíomhanna Cabhlach

Dhá bhliain in aghaidh an aonaid. De ghnáth cuireann oibreoirí cabhlaigh conradh sínte isteach - cosnaíonn aga neamhfhónaimh ar charger iosta níos mó ná an clúdach.

Tá modúil chumhachta te-swappable sa réimse; spares long stoc réigiúnach laistigh de 3-5 lá oibre.

Diagnóisic cianda thar nasc an aonaid féin; réitítear formhór na lochtanna gan cuairt ar an láithreán.

Áirítear le tacaíocht choimisiúnú tástáil ualaigh le d’fheithiclí agus athbhreithniú ar chuar an éilimh tar éis na chéad mhí billeála.

Nuashonruithe firmware saor in aisce do shaolré an táirge, lena n-áirítear athbhreithnithe OCPP agus ceartúcháin ISO 15118.

Botúin Oibriúcháin ar Láithreáin Chabhlaigh

Mícheart: Sizing an claochladán le haghaidh muirearú móide urscaoileadh ag an am céanna. Ar dheis: sceidil an urscaoileadh in aghaidh glan-ualach an tsuímh ionas nach ndéanann muirearú agus inbhéartú aon spíc amháin.

Mícheart: Déileáil leis an muirear éilimh mar atá socraithe. Ar dheis: déan an buaicphointe míosúil 15 nóiméad a rianú - leagann droch-tráthnóna amháin bille na míosa ar fad.

Mícheart: Gach veain á scaoileadh chuig an doimhneacht chéanna. Right: set a fleet floor (say 30% SOC) so morning operations never start short.

Mícheart: Ag déanamh neamhairde den fhuinneog fuar. Ar dheis: cumasaigh sceidil réamhchoinníollacha sa gheimhreadh agus laghdaigh ionchais ar na maidineacha is fuaire.

Mícheart: Easaontaíonn an córas bainistíochta cabhlaigh agus an charger a ligean ar cíos faoi rialú seisiúin. Ar dheis: déan an t-inneall OCPP mar fhoinse aonair na fírinne le haghaidh sceidealaithe.

Aiseolas Oibritheoir Cabhlaigh Tar éis Sé Mhí

Reáchtálann cuideachta cúiréireachta i Lár na Tíre RA sé AF-DC-120 thar dhá iosta. Laghdaigh urscaoileadh tráthnóna ón gcabhlach 40 veain an muirear comhcheangailte éileamh de thart ar 22% sa chéad ráithe; athraíodh an aisíocaíocht ó 4.2 go 3.1 bliain. Gearán: glactar leis sa léaráid rigging duga luchtaithe - bhí gá le glao craein ar an dara suíomh.

Úsáideann oibreoir fuarstórála sa Pholainn trí aonad áit a mbuaileann an borradh comhbhrúiteora tar éis 16:00. Coinníodh an buaic-áras taifeadta ar feadh dhá mhí an tsamhraidh mar gheall ar scaoileadh a ailíniú leis an bhfuinneog sin. Thug an bainisteoir faoi deara go raibh na haonaid ag crónán go seasta seachas ag rothaíocht os ard – tá meas ag foireann na hoíche air.

Reáchtáil iosta bardasach san Iorua aonad amháin trí sheachtain -25C i mí Eanáir. Cuireadh tús le seisiúin maidine de réir an sceidil go laethúil; cumhacht luchtaithe uasteorainn réamhchoinníollacha feithicle ar na maidineacha is fuaire, go díreach mar a thugtar le fios sa lámhleabhar. A mian amháin: cábla gunna níos faide le haghaidh imréiteach bainc sneachta - d'ordaigh siad an síneadh níos déanaí.

Flít V2G CC

C: Cad é muirear éilimh, go díreach?

A: An chuid de bhille tráchtála atá bunaithe ar do tharraingt meán is airde 15 nóiméad sa mhí, go minic USD 8-15 in aghaidh an kW - leagann droch-tráthnóna amháin an mhí ar fad.

C: An féidir leis an AF-DC-120 foirgneamh iomlán a reáchtáil?

A: Déanann sé suas le 120kW d'ualach an láithreáin a fhritháireamh, go leor chun iosta nó buaic oifige a árasán; ní soláthar tógála uile é.

C: Conas a ríomhtar aisíocaíocht?

A: Laghdú ar éileamh móide arbatráiste fuinnimh lúide costas aonaid agus suiteála; ag spréanna reatha an AE agus na SA, déantar cothromú ar shuímh chabhlaigh i 2-4 bliana.

C: An stopann aimsir fuar urscaoileadh V2G?

A: Níl - tá modúil rátáil go -30C. Tá muirearú i fuar domhain teoranta ag réamhchoinníollú ceallraí na feithicle, ní an charger.

C: Cé na nascóirí a oireann don chabhlach?

A: CCS1, CCS2, GB/T, CHAdeMO, nó NACS - socraíonn an cód samhail an chumraíocht ar ordú, agus is féidir tionóil chábla a mhalartú sa réimse.

C: An féidir le roinnt aonad claochladán amháin a roinnt?

A: Tá - déanann bainistíocht ualaigh san ardán AMPPAL nó d'innill OCPP comhordú orthu.

C: Cad a tharlaíonn má théann an eangach síos lár-urscaoileadh?

A: Stopann an t-aonad inbhéartú agus athshioncrónaíonn sé nuair a fhilleann an soláthar; gléas atá ceangailte leis an eangach, ní soláthar oileánach.

C: An gortaíonn urscaoileadh cadhnraí cabhlaigh?

A: Tá timthriallta urscaoilte doimhneachta measartha taobh istigh de bharántas EV; cuireann an t-urlár cabhlach ag 30% SOC teorainn leis an strus.
