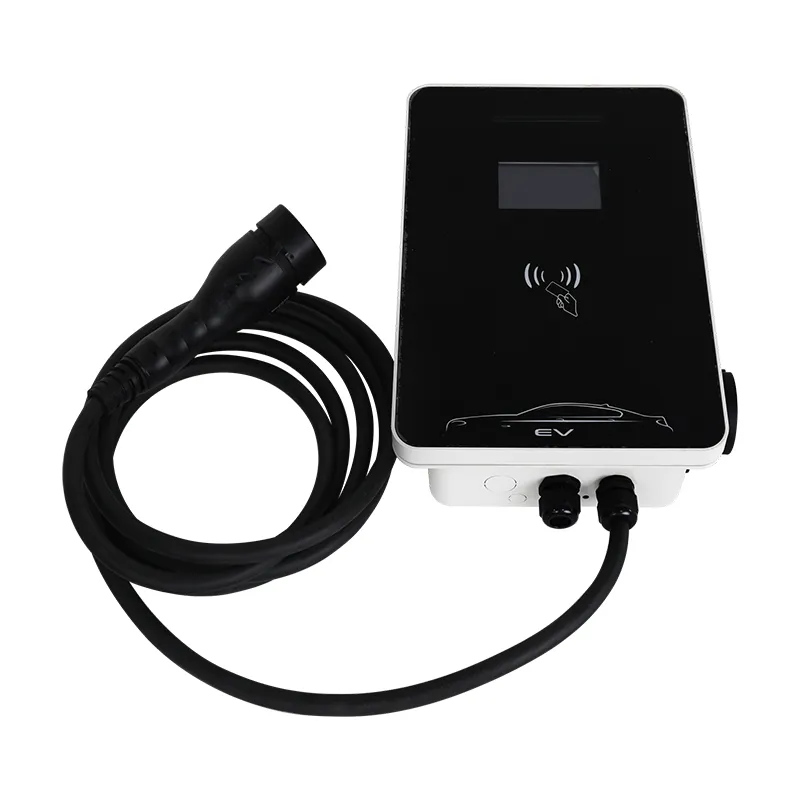

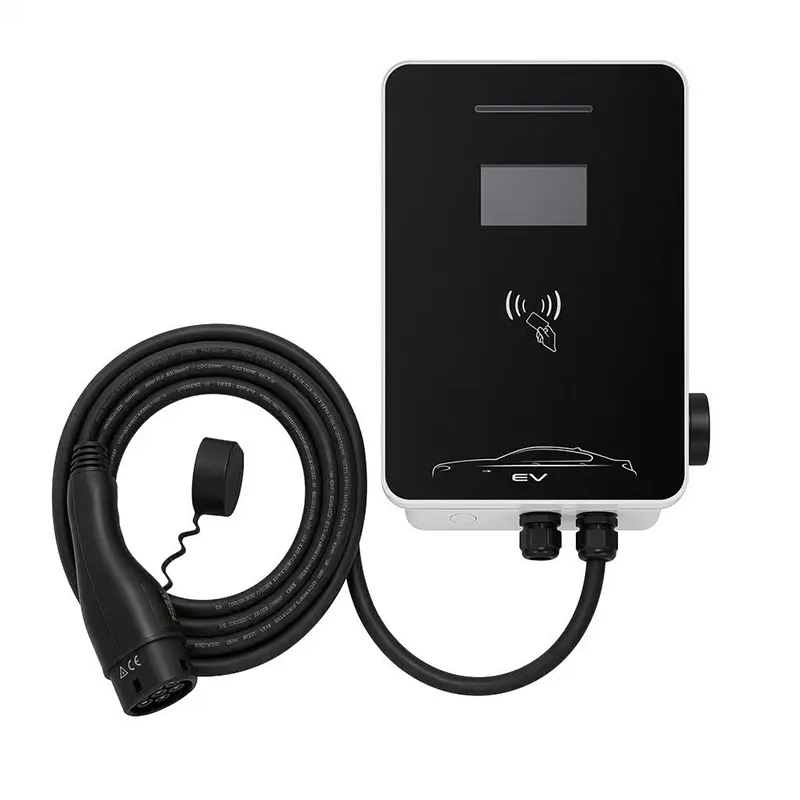

11kW AC Wallbox EV Charger le haghaidh Muirearú Cónaithe agus san Ionad Oibre

Trí Chéim 11kW: An tUasghrádú Ciúin a Réitíonn Sean Foirgnimh

Is é Charger EV Bosca Balla 11kW AC le haghaidh Muirearú Cónaithe agus san Ionad Oibre an chumhacht is mó is féidir leat a chur le seanfhoirgneamh de ghnáth gan teagmháil a dhéanamh leis an gclaochladán sráide.

Seachadann soláthar trí phas 380V ag 16A in aghaidh na céime 11kW agus é ag tarraingt níos lú srutha ná aonad 7kW aon phas. Is é an fhíric counterintuitive sin scéal iomlán an stáisiúin RZ seo.

Le haghaidh bloc árasán ó na 1970í, ceardlann bheag nó foirgneamh feirme, is minic a bhíonn sé níos éasca cumas trí phas a chur leis ná beatha aon phas a uasghrádú - toisc go bhfuil na céimeanna ann cheana féin, ag fanacht.

Baineann an leathanach seo leis an gcosán iarfheistithe sin: a bhfuil de dhíth ar an 11kW RZ, cad a sheiceálann do leictreoir, agus nuair a bhuaileann trí phas aon phas i ndáiríre.

Cén Fáth Is Bronntanas don Eangach é 16A in aghaidh na Céime

Ag 380V trí phas, is ionann 11kW agus 16A in aghaidh na céime. Tarraingíonn charger aon phas 7kW 32A ar chéim amháin - dhá uair an sruth ar aon sreang amháin.

Is é an sruth, ní an chumhacht, a théitear cáblaí, a chuireann strus ar na scoradáin agus a sháraíonn voltais. Má scaiptear 11kW thar thrí chéim, gearrtar an t-ualach in aghaidh na sreinge, agus is é sin an fáth go gceadaíonn go leor fóntais muirearú AC trí phas nuair a dhiúltóidh siad tarraingt aon phas níos mó.

Go praiticiúil, ciallaíonn sé seo: is minic go mbíonn ciorcad trí phas 16A i láthair cheana féin i seanfhoirgnimh (oighinn, téitheoirí uisce, meaisíní ceardlainne), agus b'fhéidir nach mbeadh gá le haon rud níos mó ná suíomh briste spártha chun an charger a chur leis.

Fágann sé spás cloiginn freisin. Má chuireann an foirgneamh gréine nó an dara charger níos déanaí, déanann an bord trí phas é a ionsú gan cábla a ath-tharraingt.

Cad atá i gceist le hAisfheistiú ar Bhord Dáileacháin Níos Sine

Ritheann do leictreoir seicliosta gearr: deimhnigh go bhfuil trí phas ag an bhfoirgneamh i ndáiríre (ceithre shreang sa soláthar isteach - trí chéim móide neodrach), tomhas an t-ualach atá ann cheana féin in aghaidh na céime, agus faigh suíomh DIN spártha le haghaidh briseadh 16A nó 20A le RCD.

I bhformhór na n-iarfheisteas ní gá aon chábla nua a bheith ag an luchtaire ar an tsráid - ní gá ach 5x2.5 mm2 a rith ón gclár go dtí an stáisiún, rud atá gearr agus saor le haghaidh balla garáiste.

Má tá an foirgneamh aon-chéim amháin, is é an freagra macánta go bhfuil an 11kW RZ an táirge mícheart. Is é stáisiún aon phas 7kW an ceann ceart, ach amháin má tá tú sásta uasghrádú méadar trí phas a mhaoiniú - costas a athraíonn go fiáin de réir tíre.

Seolaimid gach stáisiún le greamán cumraíochta don leictreoir (rátáil breaker, luachanna chasmhóiminte, cineál RCD) chun páipéarachas iniúchta a choinneáil simplí.

Sonraíochtaí Teicniúla

Céim Aonair vs Trí Chéim: An Mata Il-Bhá

Déan comparáid idir dhá fhoirgneamh, gach ceann ag iarraidh dhá bhá luchtaithe.

Úsáideann Foirgneamh A dhá stáisiún aon phas 7kW: 64A iomlán ar chéim amháin (nó scoilte de láimh), dhá bhriseadh 32A, agus an baol éagothroime chéim ar chlaochladán beag.

Úsáideann Foirgneamh B dhá stáisiún trí phas 11kW: 32A in aghaidh na céime iomlán, cothromaithe de réir dearadh, agus gearrann gach bá carr atá in ann 11kW beagnach 60% níos tapúla ná cuan 7kW.

Is simplí an pointe tipping: má tá dhá bhá nó níos mó beartaithe agat - nó bá amháin a chaithfidh freastal ar charr 11kW - ​​buaiteanna trí phas ar thoilleadh agus ar chothromaíocht. Bá amháin, soláthar aon phas: fan aon phas.

Maidir le comhthéacs luais, gearrann 11kW ceallraí 60 kWh ó 20% go 80% i thart ar 3.5 uair an chloig - tapa go leor le haghaidh láimhdeachas lae ag ceardlann nó iosta.

Láithreáin a bhfuil 11kW Trí Chéim mar Fhreagra Ceart

1) Bloic árasán agus garáistí HOA le boird trí phas - feidhmíonn stáisiún amháin go leor cónaitheoirí in ord. 2) Ceardlanna beaga agus iostaí le 3-5 EVs - gearrann veaineanna agus feithiclí seachadta idir bealaí. 3) Feirmeacha agus maoine tuaithe le soláthairtí talmhaíochta 380V. 4) Óstáin agus L&Banna le cistineacha trí phas - cothaíonn an bord céanna an charger thar oíche. 5) Aon ghréine pleanála láithreáin - péirí muirir trí chéim go nádúrtha le inverters trí chéim.

An snáithe coitianta: tá trí chéim i láthair cheana féin. Nuair a bhíonn sé, is ar éigean a chosnaíonn 11kW níos mó ná 7kW aon phas a shuiteáil agus déanann sé an luas muirir do charranna comhoiriúnacha a dhúbailt.

Próiseas Comhlíonta agus Fíoraithe

Tá comhlíonadh ag brath ar thástáil Mhód 3 IEC 61851-1:2017, agus tá an comhartha CE eisithe ina choinne.

Cosaint ingress IP54 fíoraithe le tástáil; oibriú ó -20C go +50C.

Tástáil táirgeachta 100%: leanúnachas cré, insliú 500V DC, seastán tréleictreach 1.5kV.

Déantar aonaid shamplacha ó gach reáchtáil dearaidh a spraeáil le salann ar feadh 96 uair an chloig, agus déantar an teagmhálaí a rothlú leath mhilliún uair sula ndéantar an dearadh a shíniú.

Seiceáladh comhlíonadh OCPP 1.6J i gcoinne roinnt mór-innill roimh an loingsiú.

Deimhnithe monarchan CE, TUV, CB agus UL, iniúchta ag comhlachtaí seachtracha dá dtugtar fógra.

Stáisiún RZ a Thógáil: Sreabhadh Monarcha 8 Céim

1) Boird SMT le cigireacht optúil uathoibrithe agus sciath comhréireach. 2) Alt cumhachta - sraith teagmhálaithe trí phas, comhéadan méadar, rialtóir OCPP - sreangaithe agus seiceáil chasmhóiminte. 3) Tionól tithíochta, póca scáileáin feistithe má ordaítear é. 4) 5m Cábla Cineál 2 trí faireoga chasmhóiminte-rialaithe. 5) Tástáil fheidhmiúil beo lena n-áirítear fíor-ualach trí phas agus croitheadh ​​láimhe OCPP. 6) Tástáil sábháilteachta ard-phota. 7) Marcáil sraitheach agus cumraíocht firmware. 8) Boscaí le trealamh gléasta agus greamán cumraíochta an leictreoir; Sampla dóite isteach 24 uair an chloig in aghaidh an bhaisc.

Ritheann gléasra Yueqing (Zhejiang) línte AC agus DC ar leithligh; Tagann leathán miotail ó chealla robot a tógadh le comhpháirtithe FANUC (Shanghai) agus TRUMPF (An Ghearmáin). Sáraíonn acmhainn bhliantúil aon mhilliún aonad.

Le haghaidh orduithe iarfheistithe is féidir linn firmware a réamhshocrú do chód eangaí do thíre roimh an loingsiú - inis do theagmhálaí díolacháin cá bhfuil an t-aonad ag dul.

Sula nOrdaíonn tú: Seiceáil do Bhord, do Mhéadar agus do Chábla

Socraíonn trí sheiceáil cibé an suiteáil aon lae nó tionscadal é an 11kW RZ: 1) An bhfuil trí chéim ag an méadar nó ag an mbord? 2) An bhfuil suíomh briste spártha le seomra le haghaidh cineál A nó B RCD, 30 mA? 3) An bhfuil an rith ó bhord go cuan páirceála faoi thart ar 30 m ag 2.5 mm2 (ní mór 4 mm2 a bheith ag rith níos faide)?

Má tá na trí cinn, tá tú ag féachaint ar an suiteáil AC ardchumhachta is éasca atá ar fáil. Mura bhfuil an chéad cheann, stad - ceannaigh aonad aon phas.

Ná déan dearmad ar thaobh an ghluaisteáin. Tá an stáisiún 11kW-réidh, ach caithfidh do charr glacadh le AC trí phas ag 11kW. Déanann go leor; Ní ghearrann gluaisteáin 7kW-amháin ach 7kW ar phas amháin - láimhseálann an stáisiún é sin go huathoibríoch.

Molaimid grianghraf den chlár a ríomhphost chugainn; freagraíonn ár n-innealtóirí laistigh de lá gnó amháin le moladh tá/níl agus briseadh.

Cén fáth AMPPAL do Shuímh Iarfheistithe agus Ilaonad

Tá trealamh íseal-voltais agus luchtaithe á mhonarú ag Zhejiang Anfu New Energy Technology ó 2014, agus tá 260 ball foirne ar an láthair i Yueqing.

Ritheann an táirgeadh 15-20 lá oibre ó dheimhniú ordaithe. An dteastaíonn aonad amháin le tástáil i gcoinne do bhoird dáileacháin ar dtús? Eisíonn samplaí i 3-5 lá.

Ó 100 aonad déanaimid lógó, cábla, scáileán agus dath tithíochta a shaincheapadh, agus réamhshocraithe an fhirmware do chumraíocht soláthair do thíre.

Páipéarachas greille-cheadú: dearbhú CE, tuarascáil tástála IEC, lámhleabhar, deimhniú iniúchta monarchan.

Ritheann ár dtrealamh i níos mó ná 40 margadh, agus tá níos mó ná 200 stáisiún dá chuid féin ag an ngrúpa i bhfeidhm.

Triail MOQ de 1 aonad; sraitheanna toirte ó 20 aonad.

Stáisiún Trí Chéim a phacáil le haghaidh Easpórtála

Na longa 11kW RZ i cartán 460 x 340 x 200 mm, comhlán thart ar 8.5 kg - is é an meáchan breise an tacar teagmhálaithe trí phas. Oireann lasta aeir 1-10 aonad; bogann pailléad 24 chuig an Eoraip trí sheirbhís pailléid cúiréireachta i 5-7 lá.

Bí ag súil le thart ar 480 aonad i gcoimeádán 20 troigh, 20 cartán pailléid in aghaidh an phailléid agus fillte.

Ritheann téarmaí trádála FOB Ningbo nó Shanghai, le EXW agus CIF ar fáil. Clúdaíonn páipéarachas an sonrasc tráchtála, an liosta pacála, an dearbhú CE agus an deimhniú tionscnaimh; íocaíocht le L/C nó D/P.

Téarmaí Bharántas agus Tacaíocht Theicniúil

Barántas 2 bhliain ar lochtanna déantúsaíochta; tugtar tosaíocht do láithreacha tráchtála.

Spártha (rialtóir OCPP, tacar teagmhálaitheora, scáileán, cábla) seolta laistigh de 7 lá oibre.

Tacaíocht chianoibrithe saor in aisce: siúlann ár n-innealtóirí do leictreoir tríd an iarfheistiú le grianghraif nó físeáin, ag freagairt laistigh de lá gnó amháin.

Nuashonruithe firmware agus cúnamh cumraíochta san áireamh le linn bharántas.

Maidir le tionscadail iarfheistithe a dteastaíonn leictreoir cáilithe ar an láthair uathu, oibrímid trí chomhpháirtithe seirbhíse sa Ghearmáin, sa Fhrainc agus san UAE.

Déan agus Ná Déan Aisfheistiú

Mícheart: ag glacadh leis go bhfuil an foirgneamh trí phas toisc go bhfuil trí fiúsanna ann. Ar dheis: a fhíorú ag an méadar le tástáil chéim nó a iarraidh ar an áirgiúlacht - is féidir trí fiúsanna scoilt aon phas.

Mícheart: céimeanna comhardaithe trí thriail agus earráid. Ar dheis: iarr ar an leictreoir ualach in aghaidh na céime a thomhas agus an charger a shannadh don fhoireann is lú luchtaithe.

Mícheart: ag baint úsáide as briseoir 20A le sreangú 1.5 mm2. Ar dheis: trasghearradh cábla a mheaitseáil le fad a rith - 2.5 mm2 faoi 30 m, 4 mm2 níos faide.

Mícheart: an cábla soláthair a ródú trasna doras nó cabhsa. Ar dheis: rith an seoladán feadh an bhalla go dtí an t-aonad.

Mícheart: neamhaird a dhéanamh den chineál RCD. Ar dheis: cineál oiriúnach A nó B, 30 mA, in aghaidh an ghreamáin cumraíochta - glacann braite sceite DC an stáisiúin leis.

Tuarascálacha Allamuigh ó Shuíomhanna Trí Chéim

Chuir HOA árasán i Sóifia, an Bhulgáir RZ 11kW amháin le bord trí phas de bhloc na 1970í. Roinneann aon teaghlach is fiche an stáisiún trí sceideal RFID inneall an OCPP; bhí suíomh scoróra spártha amháin ag teastáil ón mbord agus ní raibh aon rud eile ag teastáil. Nóta an chisteora: luaigh an chéad leictreoir athsholáthar painéil iomlán, agus fuair an dara ceann an sliotán DIN spártha - ba é an difríocht ná eolas, ní crua-earraí.

Tá bainisteoir iosta cúiréireachta i Krakow, an Pholainn ag rith trí aonad le haghaidh 12 veain seachadta. Is é an láimhdeachas i rith an lae an pointe: rothlaíonn veaineanna muirir 3.5 uair an chloig idir bealaí, agus is oiriúnach é 11kW. A ghearán: is é 5m an cábla seasta, agus bhí cábla síneadh ag teastáil ó shraith pháirceála amháin a bhí aige le foinse go háitiúil toisc nach ndéanaimid iad a sheoladh.

Comharchumann feirme i tSacsain Íochtarach, an Ghearmáin cumhacht ag dhá stáisiún as soláthar talmhaíochta 380V roinnte le triomadóirí gránach. Oibríonn na céimeanna mar gheall ar bhuaiceanna triomú san fhómhar agus buaiceanna luchtaithe sa gheimhreadh - ní thagann siad i gcomhthráth. A n-gripe beag: bhí nuashonrú cianda ag teastáil ó fhir firmware an gheimhridh a ghlac lá de réir an sceidil, ós rud é go bhfuil Wi-Fi an Chomharchumainn suite i bhfoirgneamh ar leith.

Ceisteanna Trí Chéim, Freagraí Díreacha

C: Ní ghearrann mo charr ach 7kW aon phas. An gcuirtear 11kW amú?

A: Déanann an stáisiún 7kW a oiriúnú agus a sheachadadh; coinníonn tú an cosán trí phas don chéad charr eile.

C: An féidir liom é seo a shuiteáil gan soláthar trí chéim?

A: Níl - ní mór dó 380VAC trí chéim; roghnaigh an RZ 7kW do shuíomhanna aon phas.

C: An dteastaíonn cead fóntais do 11kW?

A: De ghnáth ní le haghaidh 16A in aghaidh na céime, ach deimhnigh le do dáileoir; Díolmhaíonn roinnt tíortha luchtairí AC suas le 11kW ó fhógra.

C: Cé chomh tapa agus a ghearrann 11kW?

A: Thart ar 60 km de raon in aghaidh na huaire; téann ceallraí 60 kWh 20% go 80% i thart ar 3.5 uair an chloig.

C: An féidir an scáileán a chur leis níos déanaí?

A: Is rogha mhonarcha é; é a ordú leis an aonad, toisc nach bhfuil sé praiticiúil an póca taispeána a iarfheistiú.

C: Cad a tharlaíonn má tá céimeanna an fhoirgnimh míchothrom?

A: Is féidir leis an inneall seisiúin a sceidealú, agus is féidir le leictreoir an charger a nascadh leis an gcéim is lú luchtaithe.

C: An bhfuil 16A in aghaidh na céime crua ar shean sreangú?

A: Ní hea - is cleachtas caighdeánach tógála é 16A; is é 32A aon phas an tarraingt is riosca, rud a sheachnaíonn an t-aonad seo trí dhearadh.

C: An dteastaíonn méadar nua uaim?

A: De ghnáth ní; mura bhfuil clár trí phas ar do mhéadar, malartóidh an áirgiúlacht é - saor in aisce i roinnt tíortha AE.
