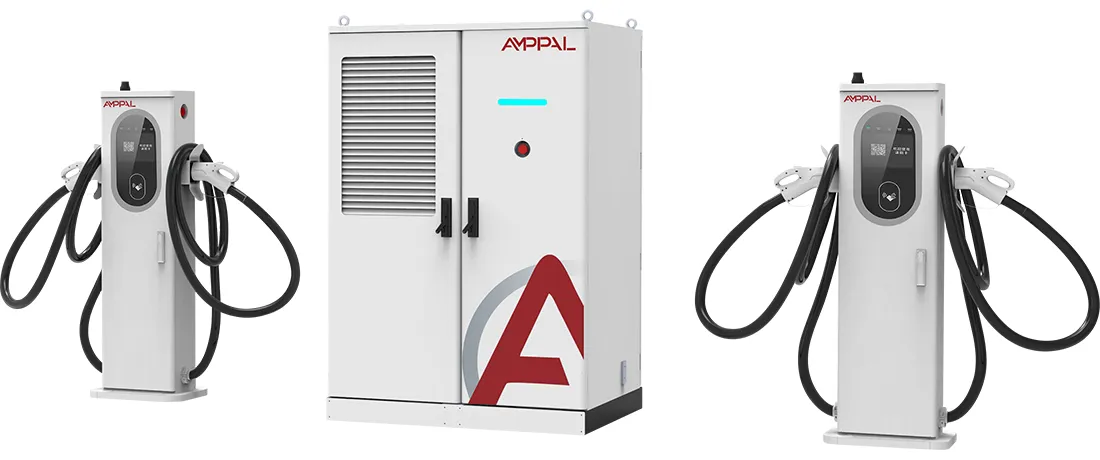

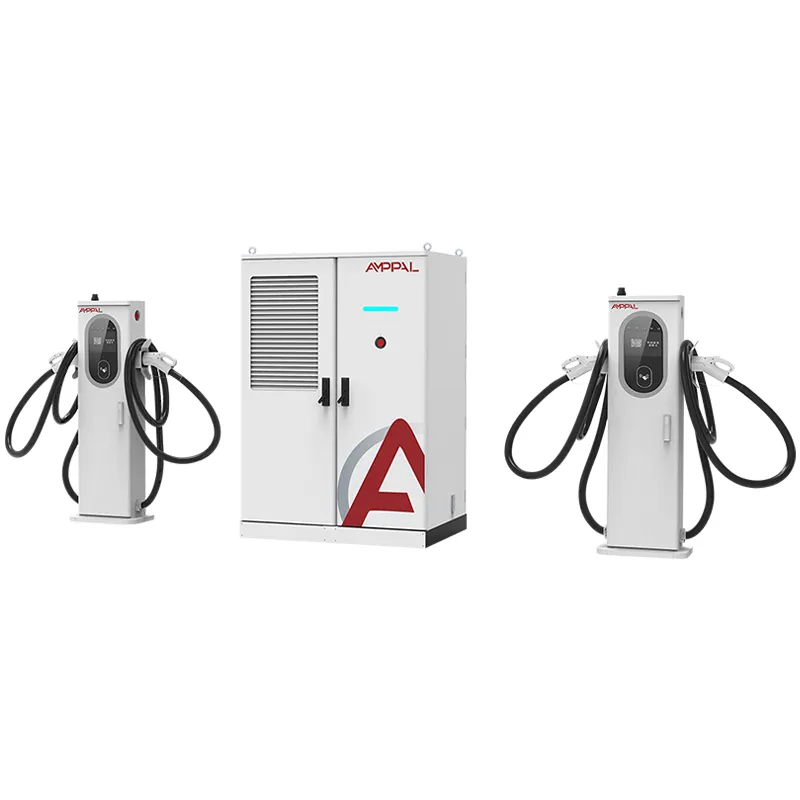

Stack Cumhachta Muirir EV DC 240kW Leacht-fhuaraithe le haghaidh Stáisiúin Muirearú Ardchumhachta

Cad é an AF-DC-240 I ndáiríre

Is stack luchtaithe 240kW é an AF-DC-240-LC-S1 bunaithe ar smaoineamh simplí: níor cheart go gcuirfeadh príomh-chomh-aireachta amháin isteach i dteicneolaíocht cábla amháin tú. Cothaíonn an linn cumhachta céanna 250A críochfoirt aerfhuaraithe agus críochfoirt 600A/800A fuaraithe le leacht, suite taobh le taobh ag an mbá.

Réitíonn sé seo easaontas a thaispeánann beagnach gach suíomh fíor. Tarraingíonn tacsaí 400V thart ar 150-250A; is féidir le sedan ardán 800V nua 600A a shealbhú ar feadh nóiméid. Cuireann gunnaí aerfhuaraithe leo féin teorainn leis na gluaisteáin nua, agus caitheann socrú uile-leachtach crua-earraí 600A ar bhánna nach n-úsáidfidh choíche iad.

Ciallaíonn críochfoirt mheasctha go gceannaíonn tú an comh-aireachta 240kW uair amháin agus ansin roghnaíonn tú aicme reatha gach bá chun an trácht a pháirceáil ann i ndáiríre a mheaitseáil.

Cén fáth a Measc Úinéirí Láithreáin Críochfoirt 250A agus 600A ar Chomh-Aireachta Amháin

Íoc as sruth, ní le hype: clúdaíonn gunnaí aerfhuaraithe 250A tacsaithe agus EVanna níos sine agus fónann gunnaí leachtacha 600A/800A an lána préimhe, rud a ghearrann caiteachas crua-earraí teirminéil de ghnáth 25-35% i gcomparáid le tógáil uile-leachtach.

Bainistíonn comh-aireachta amháin, dhá chóras cábla: ionchur AC380V amháin, bus DC amháin agus painéal OCPP amháin an linn iomlán, agus mar sin cuireann an meascán solúbthacht gan castacht rialaithe a chur leis.

Ciallaíonn buaic-éifeachtúlacht 94.5% thart ar 13kW níos lú teasa dramhaíola le diúltú ag ualach iomlán ná aonad 88%-éifeachtach, agus fanann an príomh-chomh-aireachta fionnuar le haer éigean.

Clúdach iomlán prótacail ón gcruach céanna: CCS1, CCS2, GB/T, CHAdeMO agus NACS, móide OCPP 1.6/2.0 le haghaidh aon inneall atá á rith agat cheana féin.

Imfhálú IP54 agus raon oibriúcháin -25 ° C go + 50 ° C, mar sin seasann an comh-aireachta lasmuigh gan foscadh sa chuid is mó de na haeráidí.

Cárta swipe agus rialú rochtana cód QR tógtha isteach, mar sin láimhseálann stack amháin muirearú poiblí siúil isteach agus cuntas cabhlaigh dúnta ag an am céanna.

Sonraíochtaí Teicniúla

Nuair is fearr a oireann do chruach 240kW ná na cinn is mó

Limistéir seirbhíse mhórbhealaigh ina dteastaíonn breisithe 10-15 nóiméad ó thiománaithe ó shruth measctha sedan, SUVanna agus veaineanna tráchtála éadroma.

Moil mhearmhuirir uirbeacha ar an soláthar trí phas 380V atá ann cheana féin, áit a gcuirfeadh cruach 480kW+ iallach ar uasghrádú claochladán.

Óstáin agus ionaid siopadóireachta a ritheann 6-8 mbá ó chomh-aireachta amháin, le críochfoirt aerfhuaraithe a chlúdaíonn seisiúin mall an lae.

Iostaí cabhlaigh le haoiseanna feithiclí measctha: glacann aonaid níos sine 250A, tarraingíonn samhlacha nua 800V na lánaí leachtacha.

Eangacha oileáin nó iargúlta ina gcaithfidh ualach iomlán an láithreáin fanacht faoi thart ar 260kW.

Conas a Oibríonn an Ailtireacht Teirminéil Measctha

Téann AC380V ±15% isteach sa phríomh-chomh-aireachta, déanann modúil chumhachta a cheartú agus a bhrú go DC200-1000V, agus déanann bus DC coitianta sruth a dháileadh ar cibé críochfoirt atá gníomhach. Déanann gach críochfort a theorainn voltais agus srutha féin a idirbheartú leis an bhfeithicil, mar sin is féidir le tacsaí 400V GB/T agus sedan 800V CCS2 táille a ghearradh ag an am céanna gan cur isteach.

Deonaíonn an sceidealóir cruachta cumhacht de réir tosaíochta: faigheann lánaí leacht-fhuaraithe a n-iarratas iomlán 600A/800A ar dtús, ansin sreabhann an chumhacht atá fágtha chuig bánna aerfhuaraithe. Má tharraingíonn trí charr ag an am céanna, déanann an linn athchothromú gach cúpla soicind ionas nach dtiteann aon duine go nialas.

Tá fuarú roinnte chomh maith. Úsáideann an príomh-chomh-aireachta aer éigean; téann na teirminéil leacht-fhuaraithe i gcúrsaíocht chuisnithe tríd an gcábla agus an gunna, ag coinneáil teocht an láimhseála faoi 45°C fiú ag 600A. Ní dhéanann na gunnaí aerfhuaraithe ach an teas a chaillfidh don atmaisféar, rud atá breá ag 250A agus i bhfad níos saoire le cothabháil.

Deimhnithe agus an Tástáil taobh thiar díobh

Clúdaíonn deimhnithe CE, TUV, CB, CCC agus UL an teaghlach AF-DC-240, agus mar sin seoltar an t-aonad céanna chuig tionscadail AE, an Meán-Oirthear, ASEAN agus Meiriceá Thuaidh.

Ritheann gach aonad táirgthe tástáil friotaíochta inslithe 1000VDC agus seiceáil leanúnachais talún sula bhfágann sé an binse.

Gabhann sruthán lán-ualach 48 uair an chloig ar bhruach luchtaithe an mhonarcha ag 240kW modúil lag roimh loingseoireacht, ní tar éis a shuiteáil.

Leanann fíorú IP54 IEC 60529 le sprae uainithe uisce; déantar díolúine borrtha a thástáil in aghaidh an IEC 61000-4-5 ar an ionchur AC.

Déantar sampláil ar chaitheamh nascóirí ar thástáil breiseán 10,000-timthriall, a chlúdaíonn na teagmhálaithe gunna leachtacha a fheiceann mí-úsáid laethúil.

Eisítear tuarascálacha tástála in aghaidh an bhaisc agus ceanglaítear iad leis an gcomhad lastais, rud a chuireann dlús le himréiteach custaim agus páipéarachas nasctha leis an eangach.

Ó Coil go Comh-Aireachta: Ocht gCéim Táirgthe

Déantar painéil imfhálú a léasair-ghearradh ar mheaisíní TRUMPF, ansin déantar CNC a phionósú agus lúbtar iad go caoinfhulaingt.

Ritheann caibinéid tríd an líne sciath púdair le haghaidh bailchríoch frith-chreimeadh rátáil IP54.

Cuirtear modúil chumhachta le chéile ar an líne DC tiomnaithe, ar leithligh ó na línte táirge AC.

Tá barraí bus agus úmacha sreangaithe suiteáilte le ceanglóir faoi rialú an chasmhóiminte.

Cuidíonn róbait FANUC le socrúcháin modúl agus le hardú trom, ag coinneáil an chomhthionóil comhsheasmhach.

Tá gach aonad flashed le firmware agus próifíl OCPP a mheaitseáil le do inneall.

Ritheann sruthán lán-ualaigh 48 uair an chloig ar bhanc ualach na monarchan roimh phacáil.

Clúdaíonn an t-iniúchadh deiridh an seicliosta 14 phointe, ansin tá an t-aonad cráite.

Pleanáil Meascán Teirminéil: Na Daoine a bhfuil 250A ag Teastáil uathu, 600A/800A

Más ardán 2024 nó 800V níos nuaí gach feithicil ar do shuíomh, ní hé seo an bealach is saoire chun acmhainn 600A a cheannach; tugann an AF-DC-480-LC-S2 uile-leachtach sa teaghlach céanna níos mó reatha in aghaidh an mhéadair chearnaigh agus in aghaidh an dollar.

Má tá do thrácht ag tarraingt níos sine ar charranna 400V faoi 200A, cosnaíonn aonad gnáth-aerfhuaraithe 240kW níos lú agus teastaíonn oiliúint chuisnithe nialasach. Ná ceannaigh crua-earraí leachtacha nach lódálfaidh tú choíche.

Má tá an cabhlach measctha i ndáiríre, déan an cóimheas a phleanáil: comhairigh na feithiclí 800V-in ann i do réamhaisnéis, tiomnaigh bá leachtach amháin in aghaidh 15-20 díobh, agus clúdaigh an chuid eile le gunnaí 250A. Seiceálfaidh innealtóirí AMPPAL do chomhaireamh sula ndéanann tú ordú.

An Rud a Cheannaíonn tú ó AMPPAL In ionad Comhlacht Trádála

Déanann an mhonarcha i Yueqing, Zhejiang cumraíochtaí stoc long i 15-20 lá oibre, agus is aonad amháin é an MOQ don AF-DC-240.

Tá an saincheaptha fíor: socraítear dath an chomh-aireachta, meascán críochfoirt, fad cábla agus paraiméadair OCPP ag am ordaithe, gan a bheith paiste níos déanaí.

Seoltar an pacáiste deimhnithe iomlán le gach ordú, mar sin téann imréiteach custaim agus cur i bhfeidhm greille níos tapúla.

Faoi 2024 bhí níos mó ná milliún aonad luchtaithe seachadta ag AMPPAL agus feidhmíonn sé 200+ stáisiún féin, agus mar sin tá a fhios ag an bhfoireann innealtóireachta freisin cad a bhriseann sa réimse.

Praghsáil dhíreach mhonarcha le Sleachta EXW, FOB Ningbo nó CIF, chomh maith le innealtóir ainmnithe ar do chuntas ar feadh shaolré an tionscadail.

Pacáil, Ardaithe agus Doiciméid Chustaim

Na príomh-longa comh-aireachta i gcliathbhosca sraithadhmaid onnmhairithe le críochfoirt pacáilte i mboscaí cúr-líneáilte ar leith. Tá meáchan an tsraith iomlán thart ar 900-1100kg ag brath ar an meascán críochfoirt, agus tá lorg an chliathbhosca meánmhéide do sheic phailléid caighdeánach.

Tá sé beartaithe an luchtú in aghaidh an choimeádáin 40 troigh: is é dhá chruach 240kW in aghaidh an choimeádáin an leagan amach caighdeánach, agus cliathbhoscaí ceangailte leis na ráillí urláir chun maireachtáil ar fharraigí garbha. Is féidir le foirne áitiúla bailithe díluchtú le forklift amháin.

Is iad na doiciméid chaighdeánacha sonrasc tráchtála, liosta pacála, bille luchta, deimhniú tionscnaimh agus na tuarascálacha tástála baisc. Luaímid EXW, FOB Ningbo nó CIF, agus déantar an liosta pacála a dhúbailt mar an fardal custaim, agus mar sin is annamh a bhíonn neamhréireachtaí teorann.

Dhá Bhliana Tacaíochta, lena n-áirítear Cúram Fuisnithe

Clúdaíonn an bharántas caighdeánach 2 bhliain ar an gcruach, na críochfoirt agus na modúil chumhachta, agus láimhseáiltear teipeanna a bhaineann le fuaraitheoirí faoi na téarmaí céanna.

Seoltar spártha inchaite mar chónaisc leachtacha agus píobáin chuisnithe laistigh de 3-5 lá oibre ó stóras Yueqing.

Seiceálacha sláinte ráithiúla thar mhodúil theip bratach OCPP sula nglacann siad cuan as líne.

Teastaíonn leibhéal chuisnithe agus seiceáil clamp píobáin ó chríochfoirt leacht-fhuaraithe gach 6 mhí; Soláthraíonn AMPPAL seicliosta na seirbhíse i mBéarla, i Rúisis, i Spáinnis agus in Araibis.

Ceanglaíonn cainéal tiomnaithe WhatsApp tú leis an innealtóir iar-díolacháin a bhfuil do shraithuimhreacha ar eolas aige, ní scuaine ticéad.

Suiteáil agus Úsáid Laethúil: Mícheart vs Ceart

Mícheart: Gunna aerfhuaraithe 250A a rith ag lánsruth i 45°C timpeall an tráthnóna ar fad. Ar dheis: Derates an stack lánaí aer-fuaraithe go huathoibríoch; seisiúin throma a sceidealú le haghaidh uaireanta níos fuaire nó bogadh chuig bánna leachta iad.

Mícheart: Gan bacadh le seiceálacha an chuisnithe mar ní theipeann ar fhuarú leachta riamh. Ar dheis: Seiceáil leibhéal an chuisnithe agus na teanntáin píobáin gach 6 mhí; seachnaíonn seiceáil 10 nóiméad athsholáthar cónascaire $400.

Mícheart: Cuid chineálach ó bhranda eile a chur in ionad an chábla gunna leachta. Ar dheis: Úsáid cáblaí meaitseála AMPPAL; tá cosán sreafa an chuisnithe agus rátálacha teagmhálaithe tiúnta le chéile.

Mícheart: An comh-aireachta a fheistiú ar bhalla gan aon imréiteach cúil. Ar dheis: Fág imréiteach tosaigh 500mm agus tosaigh 800mm le haghaidh sreabhadh aer agus rochtain seirbhíse.

Mícheart: Ligean do leaganacha firmware sileadh trasna na linne. Ar dheis: Socraigh fuinneog nuashonraithe OCPP míosúil ionas go mbeidh an tógáil chéanna á rith ag gach teirminéal.

Aiseolas Oibreoir an tSuímh ón Réimse

Reáchtáil oibreoir miondíola breosla Araib dhá AF-DC-240 ag stáisiún seirbhíse Riyadh ó mhí Iúil 2025. Láimhseáil na lánaí leachtacha sruth laethúil de 800V SUV agus rinne na gunnaí 250A freastal ar thacsaithe; ba é an t-aon ghearán a bhí acu ná dalladh scáileáin 7 n-orlach sa ghrian díreach, réitithe le scáthchruth beag.

Thosaigh úinéir mall Malaeisia i Kuala Lumpur le ceithre chríochfort 250A agus chuir sé bá leachtach 600A amháin i mí na Nollag 2025 tar éis samhlacha nua EV a bheith le feiceáil sa mheascán tionóntaí. Ba thaitin lena gcuntasóir gur athúsáid an t-uasghrádú an cuntas céanna comh-aireachta agus OCPP.

Thug oibreoir cabhlaigh Gearmánach a bhí ag rith 30 r-veain in Hamburg rabhadh dúinn faoi smacht na riachtanas socraithe measctha: choinnigh tiománaithe veaineanna 800V a pháirceáil ag bánna 250A. Shocraigh greamán urláir agus comhartha é i seachtain, agus d'ardaigh tréchur muirir thart ar 18%.

Ceisteanna Coitianta Teirminéil Mheasctha: Ocht gCeist a Chuireann Ceannaitheoirí

C: An féidir leis na críochfoirt AF-DC-240 a mheascadh ó bhrandaí éagsúla?

A: Níl. Bain úsáid as críochfoirt chomhoiriúnaithe AMPPAL; déantar an sceidealóir agus an lúb chuisnithe a chalabrú dóibh.

C: Cé mhéad bá is féidir le comh-aireachta amháin a reáchtáil?

A: Suas le 8 críochfoirt ag brath ar an meascán; roinneann an bus DC 240kW i measc cibé rud atá gníomhach.

C: An bhfuil chiller seachtrach ag teastáil ón teirminéal leachtach?

A: Níl. Tá an lúb chuisnithe séalaithe agus aer-mhalartaithe taobh istigh den chríochfort, gan aon túr fuaraithe.

C: Cad é an t-am luaidhe?

A: 15-20 lá oibre le haghaidh cumraíochtaí stoc tar éis daingniú ordú agus taisce.

C: An féidir carr CHAdeMO agus carr CCS2 a ghearradh ag an am céanna?

A: Tá. Déanann gach críochfort idirbheartaíocht neamhspleách agus roinntear an chumhacht in ord tosaíochta.

C: An bhfuil an bharántas 2 bhliain bailí do shuímh thar lear?

A: Sea, ar fud an domhain; Tá long páirteanna breise ó Yueqing agus diagnóisic iargúlta saor in aisce.

C: Cén beathú greille a theastaíonn uaidh?

A: AC380V ± 15% trí chéim; agus an t-ualach iomlán tarraingíonn an t-ionchur thart ar 365A in aghaidh na céime.

C: An oibríonn sé lenár inneall OCPP atá ann cheana féin?

A: Tacaítear le OCPP 1.6 agus 2.0 agus déanaimid na críochphointí sa mhonarcha a chumrú.
