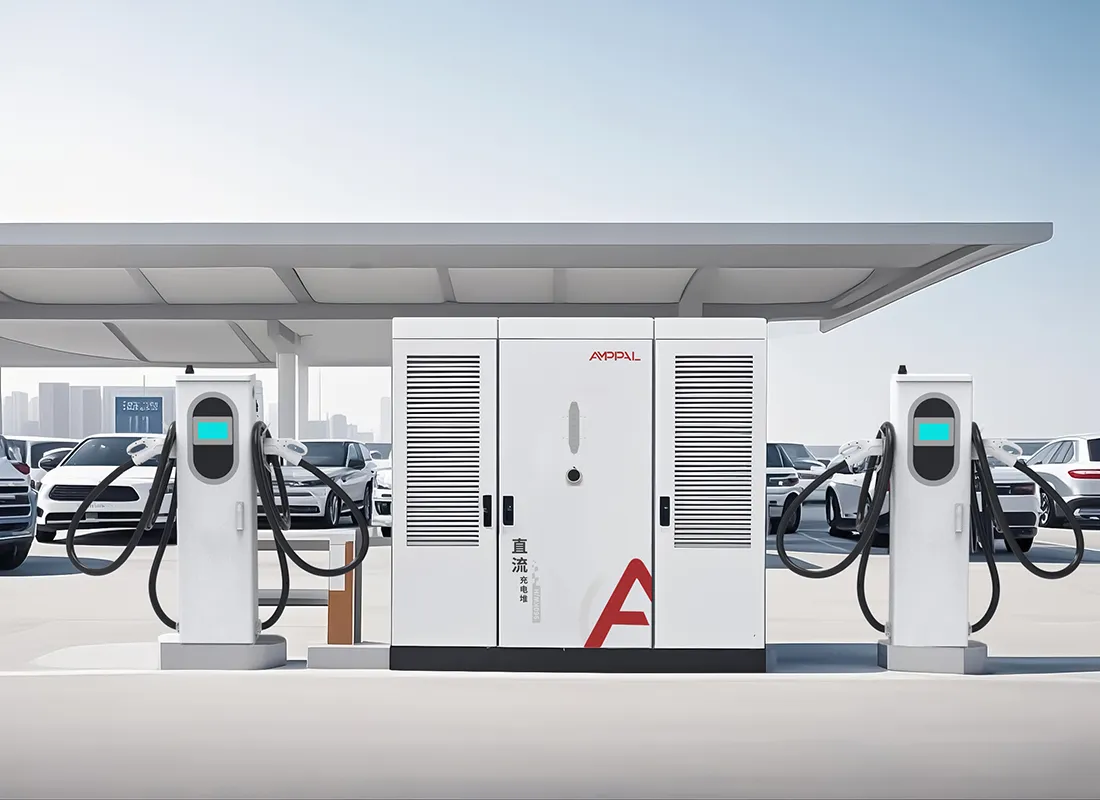

Córas Muirir EV Ultra-Gasta 600kW Le Leacht-fhuaraithe le haghaidh Cabhlaigh Dualgais Throma

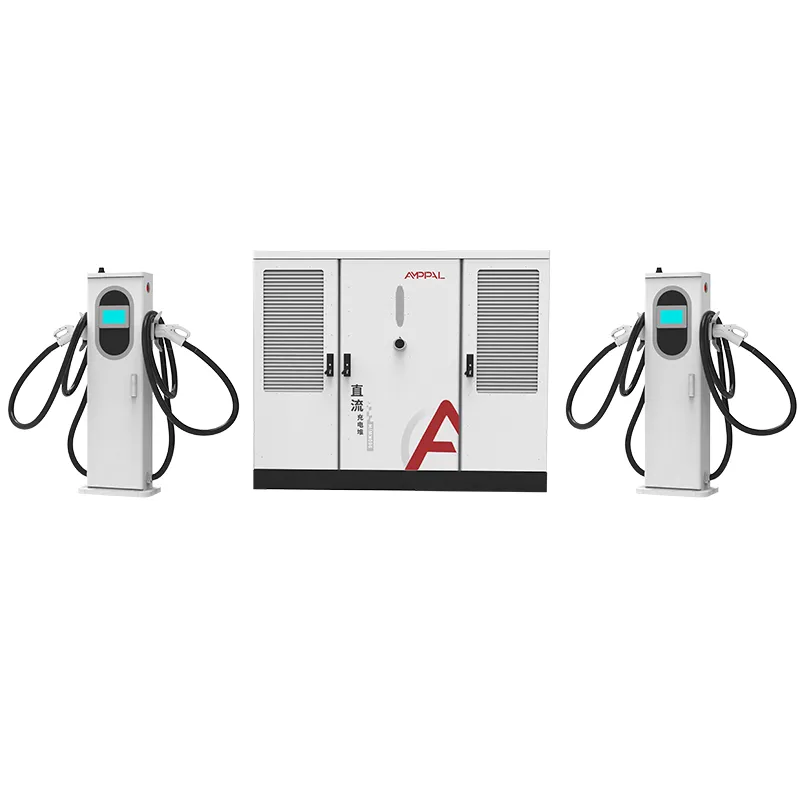

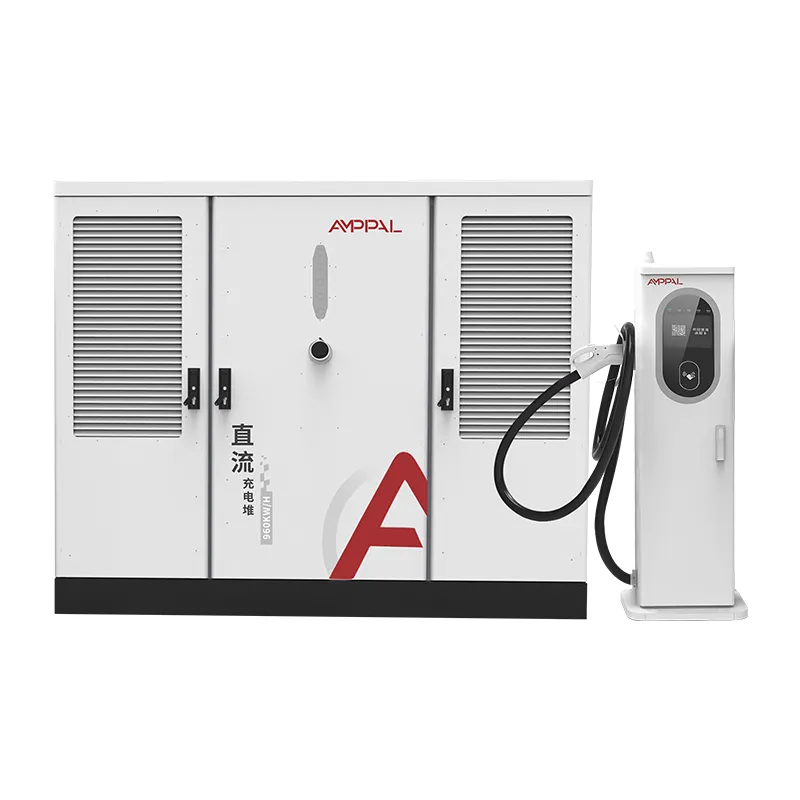

Cad é an AF-DC-600 agus Cad a Chomharthaíonn sé

Is stack luchtaithe 600kW leacht-fhuaraithe é an AF-DC-600 a tógadh chun an áit a bhfuil an tionscal ag dul i ngleic, ní hamháin an áit a bhfuil sé inniu. Leanann a chríochfoirt 600A fuaraithe le leacht an chéimseata cónascaire a mhol AMPPAL féin i mí Aibreáin 2025 ag Aonach Canton, togra a tharraing aird shaineolaithe ón gCoimisiún Idirnáisiúnta Leictriteicniúil (IEC).

Tá tábhacht níos mó ag caighdeán ag 600kW ná ag 60kW. Is féidir le haon mhonaróir modúl cumhachta mór a thógáil; Is í an fhíorcheist ná an mbeidh an breiseán i lámh tiománaí inniu fós oiriúnach don stáisiún a thógfaidh do chomharba in 2030. Roghnaigh AMPPAL a mheáchan innealtóireachta a chur taobh thiar go díreach de cheist an chomhéadain sin.

Is é an stack seo an toradh coincréite: linn snámha cumhachta 600kW, gunnaí leachtacha 600A, teiliméadracht OCPP 1.6/2.0, agus comhéadan atá deartha chun maireachtáil ar feadh deich mbliana d'éabhlóid cónascaire.

Clúdaíonn an togra an ciseal fisiceach a sháraíonn an chuid is mó de na díoltóirí: feisteas an chuisnithe agus an leagan amach teagmhála a chinneann an bhfuil gunna ó mhonaróir A ag baint le stáisiún ó mhonaróir B. Gan an ciseal sin, tá baol ann go mbeidh gach imscaradh 600A ina oileán nach bhféadfaidh ach a bhranda féin freastal air.

Cén Fáth a bhfuil Cúrsaí Innealtóireachta Caighdeán-threoraithe ag 600kW

Fad saoil an chomhéadain: leanann an cónascaire leacht-fuaraithe an moladh caighdeánach AMPPAL, agus mar sin fanann crua-earraí a cheannaítear anois de réir mar a aibíonn an caighdeán.

Aschur marthanach 600A ó gach teirminéal, agus an lúb chuisnithe séalaithe ina bhfuil cábla agus gunna faoi 45°C.

Freastalaíonn 600kW d'acmhainn linne ar cheithre sheisiún rang 150kW nó muirear trucail lán-reatha amháin; cothromaíonn an sceidealóir an dá cheann.

Éifeachtúlacht buaic 94.5% agus cosaint IP54 sa chomh-aireachta céanna S2-aicme mar an tsamhail 480kW, ag simpliú spares agus oiliúint.

Clúdach iomlán prótacail ar gach teirminéal — CCS1, CCS2, GB/T, CHAdeMO, NACS — mar sin clúdaíonn cruach amháin margadh measctha.

OCPP 1.6/2.0 le ciandiagnóisic, déanta níos simplí toisc go bhfuil an tsamhail sonraí idir-inoibritheach cheana féin.

Riosca iarfheistithe níos ísle: nuair a thugtar an caighdeán chun críche, teastaíonn nuashonruithe firmware ó stáisiúin a tógadh de réir an togra, ní gá gunnaí nua nó athoibriú eochaircheap.

Sonraíochtaí Teicniúla

Cé atá ag Teastáil 600kW Inniu (agus Cé atá Luath)

Stáisiúin dorchla tromshaothair ina dtagann trucailí agus busanna 800V ag eatraimh nach féidir a thuar.

Moil réigiúnacha nach mór dóibh freastal ar cheithre ghluaisteán ag meán 150kW gan an dara claochladán a chur leis.

Iostaí le haghaidh trucailí cianaistir leictreacha ag déanamh táillí am lóin 40-90 nóiméad.

Clóis chalafoirt agus lóistíochta ag caighdeánú ar chónaisc leachtacha 600A dá bhflít.

Píolótaí dorchla náisiúnta i dtíortha a ghlacann leis an gcomhéadan fuaraithe leacht-ailínithe IEC.

Mar a Oibríonn an Cruach agus an Caighdeán le chéile

Ritheann an AF-DC-600 an ailtireacht chéanna leis an gcuid eile den teaghlach S2: ionchur AC380V ± 15%, linn modúl cumhachta 600kW ar bhus DC amháin, agus críochfoirt fuaraithe leacht 600A le lúba fuaraithe séalaithe. Deonaíonn an sceidealóir an sruth iarrtha do gach teirminéal suas go dtí teorainn na linne.

Baineann tábhacht le hobair an chomhéadain ag an gcónascaire, áit a sainmhíníonn an togra caighdeánach leagan amach teagmhála, céimseata feistiú an chuisnithe agus an t-ord croitheadh ​​láimhe idir gunna agus feithicil. Is é sin an chuid a ligeann breiseán trucail 2026 isteach i stáisiún 2031 agus atá fós i mbun caibidlíochta glan. Seoltar gach críochfort leis an athbhreithniú reatha ar chroitheadh ​​láimhe, agus nuashonraíonn firmware an ghunna thar OCPP cosúil leis an gcuid eile den chruach.

Téann teiliméadracht ar an gcainéal OCPP céanna le rialú cumhachta, agus mar sin feiceann an t-inneall teocht an chuisnithe, timthriallta cónascaire agus sláinte modúil in aghaidh an teirminéil - na sonraí atá á n-úsáid ag grúpa oibre an IEC chun an caighdeán a bheachtú.

Thar Teastais: an Togra Caighdeánach AMPPAL

Na longa AF-DC-600 a bhfuil an tacar deimhnithe CE / TÜV / CB / CCC / UL iomlán acu, agus deimhnítear an cónascaire leachtach ar leithligh faoin gcomhéadan atá beartaithe.

Glanann gach comh-aireachta tástáil friotaíochta inslithe ag 1000VDC chomh maith le seiceáil leanúnachais talún.

Déantar cothromaíocht an mhodúil thar an linn 600kW a bhailíochtú i sruthán lán-ualaigh dhá lá ar bhanc ualaigh na monarchan.

Leanann buanseasmhacht ghunnaí de réir tástála samplála 20,000 timthriall de mhéid de réir réamhaisnéisí dleachta conaire.

Deimhnítear cosaint isteach go IP54 (IEC 60529) agus díolúine borrtha (IEC 61000-4-5) do gach baisc.

Seoltar tuarascálacha tástála baisc leis an aonad, lena n-áirítear logáil an chónascaire ó dhó isteach.

Ocht gCéim Taobh thiar den AF-DC-600

Gearrtar cruach leatháin don imfhálú S2-aicme ar léasair TRUMPF, ansin foirmithe CNC.

Faigheann an comh-aireachta an bailchríoch lasmuigh atá brataithe le púdar.

Tagann tacair modúl comhoiriúnaithe as an líne tionóil DC tiomnaithe.

Tá gunnaí leachtacha 600A le chéile ar an mbinse glan, agus tá an chuisnithe séalaithe isteach ag an stáisiún sin.

Tá barraí bus agus úmacha rialaithe ar chasmhóimint; déantar brú-thástáil ar lúb an chuisnithe.

Láimhseálann robots FANUC socrúchán modúil.

Tá an t-aonad luchtaithe le firmware, agus tá an próifíl OCPP socraithe do do inneall.

Is tar éis an dóite isteach dhá lá agus an tseiceáil 14 phointe amháin a shlánófar an comh-aireachta.

Glacadóir Luath nó Leantóir Mear: Cé acu Tú?

Ceannaigh an AF-DC-600 má tá tú ag tógáil ar feadh deich mbliana: conairí, cabhlaigh trucail, nó líonra náisiúnta a chaighdeánóidh ar chomhéadain leachtacha 600A. Ní bheidh gá le crua-earraí luath-chaighdeánacha iarfheistiú nuair a thagann moladh an IEC chun cinn, agus beidh líonraí conairí a gheallann go luath faoi ghlas i soláthar cónascaire sula dtagann an t-éileamh príomhshrutha isteach.

Léim amach é nuair a bhíonn do sheisiúin 250A-aicme den chuid is mó: cosnaíonn an linn 600kW agus gunnaí 600A níos mó ná riachtanais an phoist, agus tuilleann cruach 240kW nó 360kW an t-ioncam céanna. Léim é freisin nuair nach féidir leis an nasc greille 600kW a chothú, mar go mbeadh an chruach díomhaoin faoi bhun a rátáil.

Má tá tú den chineál leantóir mear, tá tú ag fanacht leis na doiciméid IEC críochnaithe - ach tá an AF-DC-600 seolta cheana féin an geoiméadracht AMPPAL molta, mar sin an fanacht go príomha ceannaíonn páipéar, ní athruithe crua-earraí.

Soláthraí a Roghnú le Guth sa Chaighdeán

Chuir AMPPAL an togra comhéadan leacht-fuaraithe i láthair ag an Canton Fair i mí Aibreáin 2025 agus cuireann sé go mór leis an gcomhrá caighdeánach domhanda um fhuarú leacht.

Thóg tionscadal hidrigine glas NEOM san Araib Shádach 500 aonad leacht-fhuaraithe ón líne táirgeachta céanna seo.

Fágann tógáil stoic an gléasra i 15-20 lá oibre, agus is é an t-íosmhéid ordú ná stack amháin.

Tugann 200+ stáisiún i líonra AMPPAL féin sonraí allamuigh don fhoireann innealtóireachta ar chaitheamh cónascaire.

Praghsáil EXW, FOB Ningbo nó CIF le hinnealtóir ainmnithe a fhanann trí choimisiúnú.

Loingseoireacht Aicme S2: cliathbhoscaí, Boltaí agus Doiciméid

An comh-aireachta AF-DC-600 ag longa 1850 x 1850 x 1000mm i gcliathbhosca sraithadhmaid athneartaithe, le gach teirminéal leacht 600A i mbosca cúr-líneáilte, séalaithe le cúr.

Stack amháin le dhá ualach críochfoirt in aghaidh an choimeádáin 40-troigh; na boltaí cliathbhosca chuig na ráillí urláir agus ritheann meáchan comhlán 1400-1600kg in aghaidh an tsraith.

Iompraíonn an beart onnmhairithe sonrasc tráchtála, liosta pacála, B/L, deimhniú tionscnaimh agus tuarascálacha tástála in aghaidh an bhaisc, ar théarmaí EXW, FOB Ningbo nó CIF; Ritheann lasta farraige ó Ningbo go Rotterdam 32-38 lá, agus is rogha d'aonaid phráinneacha é lasta aeir.

Clúdach Dhá Bhliain Tógtha Timpeall 600A Trealamh

Ritheann an bharántas ar feadh 2 bhliain thar an gcomh-aireachta, na críochfoirt, na modúil agus an chuaird chuisnithe, agus tá athbhailíochtú geoiméadracht comhéadain i gcoinne an chaighdeáin atá ag teacht chun cinn san áireamh.

Seoltar feisteáin athlíonta chuisnithe agus gunnaí leachtacha spártha laistigh de 3-5 lá oibre.

Féachann seiceálacha ráithiúla iargúlta ar threochtaí teochta an chuisnithe agus ar chomhaireamh timthriall an chónascaire.

Soláthraítear bileog iniúchta sé mhí — leibhéal an chuisnithe, teanntáin, caitheamh gunna — i gcúig theanga.

Ceanglaíonn líne tiomnaithe WhatsApp tú leis an innealtóir iar-díolacháin, agus do shraithuimhreacha i gcomhad.

Oibriú Cruacha Ard-Reatha: Mícheart vs Ceart

Mícheart: Ag glacadh le haon chónascaire 600A ó mates branda eile leis an gunna AF-DC-600. Ar dheis: Úsáid an cónascaire AMPPAL comhoiriúnaithe; leanann an croitheadh ​​láimhe agus feistiú an chuisnithe an caighdeán atá beartaithe, ní aicearra dílseánaigh é.

Mícheart: Rith an chruach ag 600kW iomlán ar bheathú greille rátáil 400A. Ar dheis: Socraigh an teorainn ionchuir san HMI chun an nasc a mheaitseáil; tá meas ag an sceidealóir air.

Mícheart: Déan an gunna leachta a chóireáil mar a bheadh ​​gunna aeir agus é a chornlú go docht. Ar dheis: Croch ar an duga é; cornaí daingean kink an hose chuisnithe.

Mícheart: Gan bacadh le logáil timthriall an chónascaire. Ar dheis: Athbhreithniú ráithiúil ar an gcomhaireamh timthrialla in aghaidh an teirminéil; réamh-mheastar sé athsholáthar gunna laistigh de thart ar 10% cruinneas.

Mícheart: Firmware a nuashonrú gan an leagan OCPP ar an suíomh a sheiceáil. Ar dheis: Meaitseáil an phróifíl inneall ar dtús; tacaíonn an chairn le 1.6 agus 2.0 ach aistríonn siad i config.

Guthanna ó Imscaradh 600kW Luath

Shuiteáil oibreoir mótarbhealaigh Turcach AF-DC-600 amháin i Meán Fómhair 2025 ar chonair thrialach. Dúirt a mbainisteoir innealtóireachta gurb é an cónascaire ailínithe IEC an fachtóir cinntitheach, mar gur bhain triail 350kW níos luaithe úsáid as breiseán dílseánaigh a chuaigh sáinnithe. An gearán: ghlac coimisiúnú seachtain níos faide ná an 480kW S2 toisc go raibh an t-oibreoir greille ag iarraidh staidéir chosanta breise. Tá an dara aonad á phleanáil acu anois sa treo eile.

Úsáideann iosta Ioruach a luchtaíonn leathcheann leictreach an chairn chun trí thrucail a mhuirearú am lóin. D'oibrigh an t-iarmhéid sceidealóir ceithre lána mar specced, agus chuaigh na trucailí ó 20% go 80% i stát muirear i thart ar 40 nóiméad an ceann; Thug bainisteoir an tsuímh faoi deara go raibh seiceáil leibhéal amháin de dhíth ar an lúb fuaraithe séalaithe i sé mhí, ní ar na breisithe uisce seachtainiúla a raibh súil leo.

Cheannaigh forbróir conaire Chasacstáin dhá aonad díreach tar éis chruinniú Canton Fair nuair a chuir AMPPAL an togra i láthair. Dúirt a POF gur bhraith ceannach ó ranníocóir caighdeáin níos sábháilte ná ceannach ó leantóir, agus d'ordaigh siad an tríú aonad roimh an gcéad seoladh.

Ceisteanna Coitianta maidir le Caighdeáin: Ocht Freagra Dhíreach

C: Cad go díreach a mhol AMPPAL ag Aonach Canton?

A: Comhéadan luchtaithe leacht-fhuaraithe a chlúdaíonn céimseata cónascaire, feistis chuisnithe agus an prótacal croitheadh ​​láimhe; Léirigh saineolaithe IEC spéis sa togra.

C: An oibríonn an AF-DC-600 le gluaisteáin an lae inniu?

A: Sea, tacaíonn gach críochfort le CCS1, CCS2, GB/T, CHAdeMO agus NACS, mar sin gearrann cabhlaigh an lae inniu de ghnáth.

C: Cad a athraíonn nuair a thagann an caighdeán IEC chun críche?

A: Firmware is dócha agus nuashonruithe tástála; tá an geoiméadracht crua-earraí AMPPAL atá beartaithe sa táirge cheana féin, mar sin ní athraíonn an cónascaire fisiceach.

C: An féidir le stack amháin ceithre charr a sheirbheáil ag an am céanna?

A: Sea, scoilteann an linn 600kW trasna suas le 8 teirminéal, agus tugtar tús áite do na lánaí leachtacha 600A.

C: Cad a theastaíonn ón ngreille a shuiteáil?

A: AC380V ± 15% trí chéim; tarraingíonn aschur iomlán thart ar 910A in aghaidh na céime, agus mar sin déanann an chuid is mó de na suíomhanna claochladán a phleanáil.

C: An bhfuil an chuisnithe sábháilte in imbhualadh?

A: Tá an sreabhach tréleictreach agus neamh-tocsaineach ag na méideanna a úsáidtear, agus tá an lúb séalaithe agus brú-thástáil.

C: Cé chomh tapa agus is féidir linn seachadadh a ghlacadh?

A: Timpeall trí nó ceithre seachtaine (15-20 lá oibre) tar éis na tailte taisce le haghaidh tógáil stoic.

C: An gclúdaíonn an bharántas nuashonruithe caighdeánacha sa todhchaí?

A: Tá nuashonruithe firmware saor in aisce ar feadh 2 bhliain, agus tá céimseata na crua-earraí ag teacht leis an gcaighdeán atá beartaithe cheana féin.
