Stack Muirearú Ard-chumhachta 960kW le Fuarú Leachtach do Mhoil Muirir ar Mhórscála

Cad Atá le Cruach 960kW

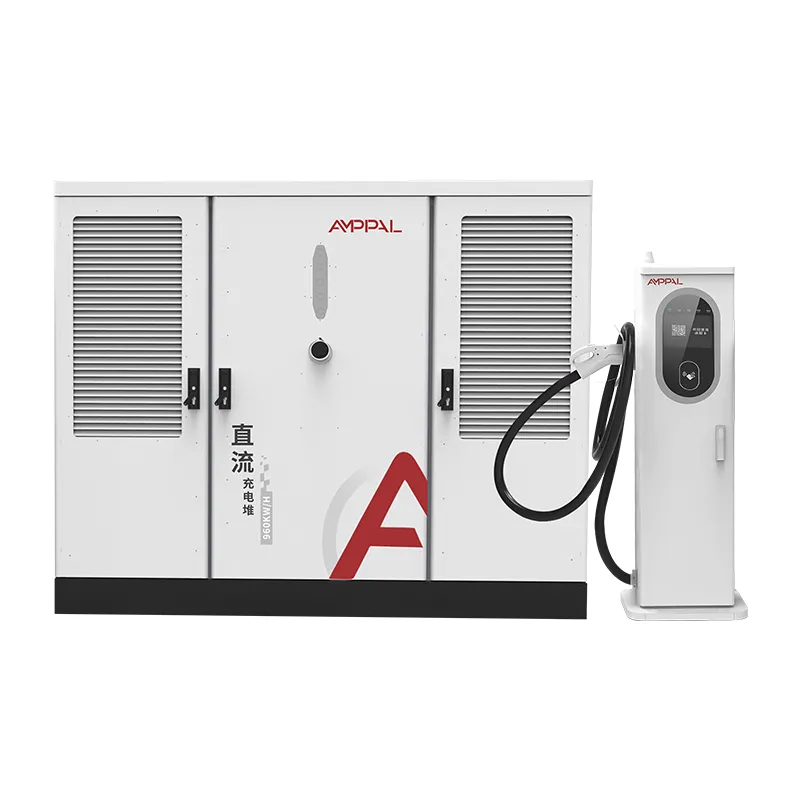

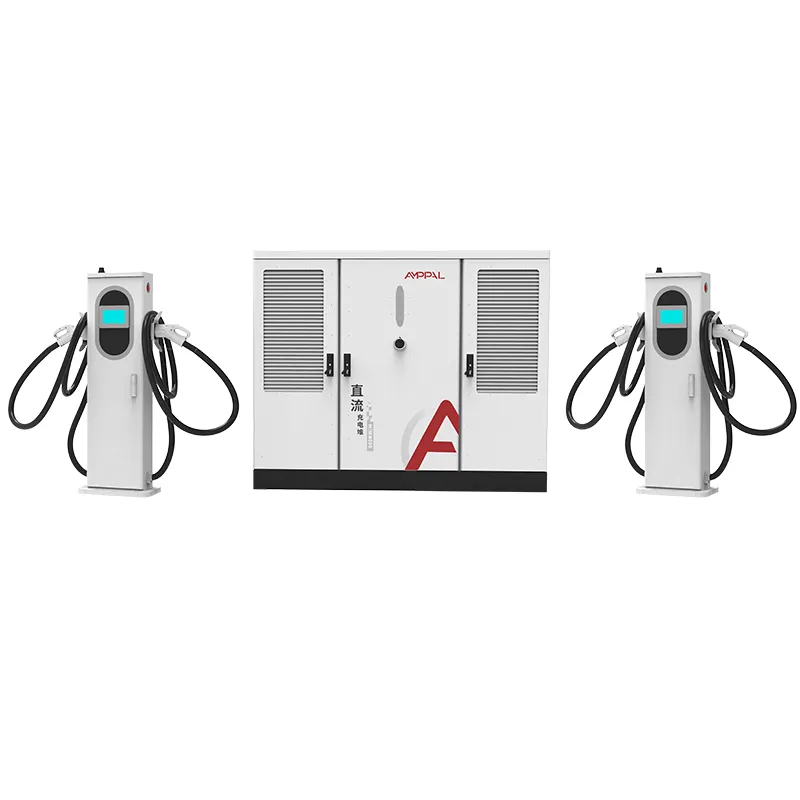

Is stack luchtaithe 960kW leacht-fhuaraithe é an AF-DC-960 atá dírithe ar shuíomh amháin: an mol aicme meigeavata ina gcaithfidh trucailí, busanna agus cabhlaigh ardchumhachta athlíonadh go tapa. Coinníonn a comh-aireachta 2200 x 1800 x 1000mm linn snámha cumhachta 960kW a chothaíonn críochfoirt 600A fuaraithe le leacht, gach ceann acu in ann seisiúin lán-reatha. Ní bhaineann an scála sin le luas ar a mhaithe féin; is éard atá i gceist leis ná feithiclí 40 tona a choinneáil ar an sceideal.

Ní charger gluaisteán de réir scála suas é muirearú meigeavata. Athraíonn sé an obair shibhialta, an nasc greille, an gléasra fuaraithe agus an plean cothabhála. Tógtar an chairn seo leis an réaltacht sin san áireamh, agus mhúnlaigh taithí AMPPAL féin in aice le meigeavata - 500 aonad leacht-fhuaraithe do thionscadal hidrigine glas NEOM san Araib Shádach - conas a sheachadtar é.

Tá suíomhanna a bhfuil gá leis an aicme cumhachta seo inniu go luath, ach tá an treo socraithe. Is é an AF-DC-960 na crua-earraí don treo sin.

Suíomhanna Meigeavata Cúig Cúiseanna Tosaigh leis an AF-DC-960

Ligeann linn snámha 960kW críochfort amháin trucail a sheirbheáil ag 600A agus gearrann trí charr ag 120kW an ceann, iad ar fad ón gcomh-aireachta céanna.

Coinníonn críochfoirt leacht-fhuaraithe 600A sruth iomlán ar feadh seisiúin trucail 40-90 nóiméad gan derating, a bhuíochas leis an lúb fuaraithe séalaithe.

Is é atá i gceist le héifeachtúlacht ag an scála seo ná airgead: ag 960kW tá an bhearna idir 94.5% agus 92% thart ar 24kW de chaillteanas leanúnach — bille teasa, ní fonóta.

Cuimsíonn aschur DC200-1000V veaineanna 400V agus trucailí 800V, mar sin níl an mol faoi ghlas ag giniúint feithicle amháin.

Imfhálú IP54 agus oibríocht -25 ° C go + 50 ° C, agus an comh-aireachta a innealtóireacht le haghaidh suiteáil lasmuigh ag láithreáin dorchla iargúlta.

OCPP 1.6/2.0 le teiliméadracht in aghaidh an chríochfoirt, a theastaíonn ó oibreoirí tionscadail le haghaidh cuntasaíocht fuinnimh agus conarthaí Aga fónaimh.

Sonraíochtaí Teicniúla

Cúig Chás Úsáide a thugann údar 960kW

Iostaí trucailí leictreacha ina bhfuil fuinneoga slánúcháin 40-90 nóiméad mar shrian oibriúcháin.

Slat lóistíochta calafoirt ag gluaiseacht tarracóirí coimeádán agus trucailí teirminéil ar sceidil sheasta.

Sár-mhoil mhórbhealaigh pleanáilte le haghaidh muirearú meigeavata i gcláir chonair 2027-2030.

Suímh mhianadóireachta agus cairéil le tarlú leictreach ina bhfuil ionduchtú aicme meigeavata ar fáil.

Hidrigin glas agus tionscadail thionsclaíocha a bhfuil gá le bloc lárnach muirir ardchumhachta, tar éis patrún NEOM.

Ó Bheatha Eangaí go Ceallraí Trucaile: an Conair 960kW

Sreabhann an chumhacht AC380V ±15% isteach sa chomh-aireachta, trí mhodúil comhthreomhara ar bhus DC amháin, agus amach go dtí suas le 8 teirminéal. Scoilteann an linn 960kW go dinimiciúil: is féidir le trucail aonair gach a iarrann sé a ghlacadh, agus roinneann ceithre charr an chuid eile gan titim faoi bhun a n-íosmhéid.

Is é an taobh greille an chuid is mó de na tionscadail a mheas faoina luach. Ag aschur iomlán tarraingíonn an t-ionchur thart ar 1,460A in aghaidh na céime, mar sin de ghnáth cothaítear an AF-DC-960 ó chlaochladán tiomnaithe, le lascthrealamh MV an tsuímh agus comhordú cosanta deartha sula ndéantar an eochaircheap a dhoirteadh. Is é suíomh 960kW gan staidéar claochladán an modh teip is coitianta a fheicimid i dtionscadail meigeavata.

Ar thaobh na feithicle, déanann na críochfoirt leachtacha 600A dul i mbun caibidlíochta le BMS an trucail agus coinníonn siad an sruth go dtí go dtarlaíonn an ceallraí, agus is é sin le rá sos lóin 40 nóiméad isteach i bhfuinneog raon inúsáidte.

Deimhniú agus an Caighdeán NEOM-Scála QA

Clúdaíonn deimhnithe CE, TUV, CB, CCC agus UL an teaghlach AF-DC-960.

Gabhann gach comh-aireachta faoi fhriotaíocht inslithe 1000VDC agus tástálacha leanúnachais talún, chomh maith le sruthán lán-ualaigh 48 uair an chloig ag 960kW.

Déantar seasmhacht an chónascaire a shampláil ag 20,000 timthriall, agus déantar tástáil brú ar lúb an chuisnithe ag brú oibriúcháin 2x.

Tá IP54 in aghaidh an IEC 60529 agus imdhíonacht borrtha in aghaidh an IEC 61000-4-5 sa taifead baisce tástála.

Maidir le conarthaí tionscadail, eisíonn AMPPAL tuarascálacha tástála in aghaidh an bhaisc agus, ar iarratas, rinneadh fianú ar chigireacht ag monarcha Yueqing.

Táirgeann an líne QA céanna a sheachadann na haonaid leacht-fuaraithe NEOM an AF-DC-960, agus mar sin tá an caighdeán iniúchta cruthaithe cheana féin sa réimse.

Caibinéid 960kW a Thógáil: Ocht gCéim

Tá an t-imfhálú 2200 x 1800 x 1000mm gearrtha le léasair ar mheaisíní TRUMPF agus foirmithe CNC.

Ritheann an comh-aireachta tríd an líne sciath púdar le haghaidh marthanacht lasmuigh.

Cuirtear modúil chumhachta le chéile i dtacair chomhoiriúnaithe ar an líne DC tiomnaithe.

Tógtar gunnaí leachtacha 600A ar an mbinse glan le líonadh chuisnithe séalaithe.

Tá barraí bus agus úmacha ard-srutha rialaithe ar chasmhóimint; déantar brú-thástáil ar an lúb.

Leagann robots FANUC na modúil trom.

Déantar próifílí firmware agus OCPP a chumhdach chuig inneall an tionscadail.

Tagann dóite isteach 48 uair an chloig agus cigireacht 14 phointe roimh an gcliathán, agus logáiltear grianghraif don chomhad aistrithe.

Tionscadail Mheigeavata: Cad a Chaithfidh a bheith Fíor ar dtús

Is tionscadal é suíomh meigeavata, ní ceannach. Sula ndéanann an AF-DC-960 ciall is gá duit trí rud: nasc greille deimhnithe 1MVA-aicme, cabhlach a tharraingeoidh cumhacht meigeavata laistigh de 24 mí, agus plean sibhialta a iompraíonn an comh-aireachta 2200mm agus a chlaochladán.

Ná ceannaigh é ar shuíomh do charranna amháin. Freastalaíonn cruach 480kW ar thrácht paisinéirí ag codán den chostas sibhialta, agus beidh an comh-aireachta 960kW díomhaoin faoi bhun a rátáil ar feadh na mblianta. Ná ceannaigh é murar féidir le do chomhaontú ceannaigh cumhachta na táillí éilimh ar sheisiúin meigeavata a ionsú. Léirítear an dá bhotún sa chéad bhliain oibríochta, ní sa chéad seachtain.

Má tá an plean cabhlaigh fíor, is é an AF-DC-960 an scála ceart: seachnaíonn sé an botún coitianta maidir le mol 480kW a thógáil agus é a athshibhialú 18 mí ina dhiaidh sin. Déanann foireann tionscadail AMPPAL athbhreithniú ar an staidéar greille agus ar an réamhaisnéis flít sula luafaidh siad - agus déarfaidh siad nach bhfuil mura dtacaíonn na huimhreacha le 960kW.

Rian Taifead: NEOM, 200+ Stáisiún, Aon Mhilliún Aonad

Sholáthair AMPPAL 500 aonad luchtaithe leacht-fhuaraithe do thionscadal hidrigine glas NEOM san Araib Shádach, ar scála beag soláthraithe.

Feidhmíonn AMPPAL 200+ stáisiún luchtaithe féin, lena n-áirítear príomhshuíomhanna 480kW lán-leachtach, agus mar sin cuireann taithí oibríochtaí an dearadh chun cinn.

Breis is aon mhilliún aonad muirir seachadta faoi 2024, arna n-onnmhairiú chuig 40+ tír.

Tacaíocht tionscadail: athbhreithniú ar staidéar greille, leagan amach eochaircheap, plean coimisiúnaithe agus iniúchadh monarchan fianaithe.

Téarmaí EXW, FOB Ningbo nó CIF le hinnealtóir tionscadail ainmnithe trí choimisiúnú.

Loighistic le haghaidh Comh-Aireachta 2200mm

Is é an comh-aireachta 2200 x 1800 x 1000mm an ceann is mó sa teaghlach leacht-fuaraithe agus longa i gcliathbhosca tromshaothair le pointí ardaithe barra scaipthe; Taistealaíonn an tacar teirminéil i mboscaí cúr-líneáilte agus séalaithe le fuarán.

Ualaí AF-DC-960 amháin in aghaidh an choimeádáin 40-troigh, agus an cliathbhosca bolted chuig na ráillí urláir; ritheann an t-ollmheáchan thart ar 2000-2400kg in aghaidh an tsraith, agus ní mór craein nó forklift ard-acmhainne a dhíluchtú.

Doiciméid: sonrasc tráchtála, liosta pacála, bille luchta, deimhniú tionscnaimh, tuarascálacha tástála baisc. Luaigh bunús EXW, FOB Ningbo nó CIF, agus clocha míle tionscadail scríofa sa chonradh.

Iarchúram ar Scála Tionscadail: Spártha, Fuisnithe, Aga fónaimh

Clúdaíonn an bharántas 2 bhliain an chairn, na críochfoirt, na modúil agus an ciorcad fuaraithe, agus tá spriocanna Aga fónaimh ar fáil i gconradh an tionscadail agus tá oiliúint lúb fuaraithe ar an láthair san áireamh sa chéad bhliain.

Moltar trealamh modúil spártha agus gunna spártha in aghaidh an mhoil, agus seoltar feisteáin laistigh de 3-5 lá oibre.

Clúdaíonn seiceálacha ráithiúla cianrialtáin treochtaí fuaraithe, sláinte modúil agus timthriallta cónascaire.

Clúdaíonn an seicliosta seirbhíse 6 mhí leibhéal an chuisnithe, teanntáin píobáin agus caitheamh gunna, i gcúig theanga.

Fanann innealtóir tionscadail ainmnithe ar an gcuntas tríd an gcoimisiúnú agus an chéad bhliain oibríochta.

Oibríochtaí Suímh Meigeavata: Mícheart vs Ceart

Mícheart: An eochaircheap a dhoirteadh sula ndeartar an claochladán agus an lascthrealamh. Ar dheis: Cuir an obair shibhialta taobh thiar den staidéar eangaí in ord; sainmhíníonn an t-éileamh ionchuir 960kW leagan amach an eochaircheap.

Mícheart: Bearr an lúb chuisnithe le huisce cosúil le radaitheoir cairr. Ar dheis: Bain úsáid as ach an sreabhán tréleictreach a shonraíonn AMPPAL; briseann uisce na rónta caidéil.

Mícheart: Ag súil go mbeidh an suíomh ag rith ar sheirbhís 400A. Ar dheis: Méid an bheathú ar feadh thart ar 1,460A in aghaidh na céime ag an aschur iomlán, agus socraigh teorainn ionchuir HMI faoi bhun an nasc iarbhír.

Mícheart: Suiteáil an comh-aireachta i sead íseal gan aon rochtain ardaithe. Ar dheis: Fág dorchla craein; ní mór don chomh-aireachta 2200mm craein nó rochtain forklift ard-acmhainn le haghaidh seirbhíse.

Mícheart: Ag déanamh neamhairde de tháillí éilimh agus seisiúin trucaile á sceidealú. Ar dheis: Bain úsáid as an fhuinneog sceidealaithe OCPP chun seisiúin meigeavata a cheansú ó bhuaic na greille.

An Rud atá le rá ag Bainisteoirí Tionscadail Maidir le 960kW Imscaradh

Dúirt bainisteoir tionscadail do chonair mianadóireachta Xinjiang gurb é an t-ionduchtú aicme meigeavata ar a láithreán an t-aon rogha a d'oirfeadh don sceideal tarlaithe; ba é an príomhghearán a bhí acu ná brú ama luaidhe, mar gur chríochnaigh an conraitheoir sibhialta trí seachtaine go luath.

Rinne conraitheoir bonneagair Araib a bhfuil eolas aige ar chlár NEOM athbhreithniú ar an AF-DC-960 i gcoinne an phlean cabhlaigh do chathair lóistíochta. Chuir siad luach ar an teiliméadracht in aghaidh an teirminéil do chuntasaíocht fuinnimh; ba é an bhearna a léirigh siad ná go raibh seachtain oiliúna ag teastáil ó leictreoirí áitiúla ar an lúb fuaraithe, rud a sheachadann AMPPAL ar an láthair anois.

Reáchtáil oibreoir calafoirt Ollannach triail trí mhí le stoic amháin ag freastal ar tharracóirí coimeádáin. B'ionann an t-am Aga fónaimh agus 99.2% agus d'fhan caitheamh cónascaire laistigh den réamhaisnéis; dúirt ceannaire na n-oibríochtaí gurb é an t-aon díomá a bhí ann ná go raibh an scáileán 7-orlach beag do shócmhainn ar scála meigeavata, cé go ndéanann painéal an tionscadail an fíorfhaireachán ar aon nós. Cothaíonn sonraí na trialach a molthairiscint 2027 anois.

Ceisteanna Coitianta maidir le Tionscadal Meigeavata

C: An féidir leis an AF-DC-960 gluaisteáin a ghearradh freisin?

A: Sea, ach déantar é a innealtóireacht le haghaidh trucailí agus moil; do shuímh ghluaisteáin amháin cosnaíonn stack 480kW cuid den obair shibhialta.

C: Cé mhéad críochfort is féidir é a rith?

A: Suas le 8, in aon mheascán, leis na lánaí leachtacha 600A tosaíochta ag an sceidealóir.

C: Cén claochladán a theastaíonn uaim?

A: Claochladán tiomnaithe 1MVA-aicme; ag aschur iomlán tarraingíonn an t-ionchur thart ar 1, 460A in aghaidh na céime ag AC380V.

C: Cé chomh fada is atá an seachadadh?

A: 15-20 lá oibre le haghaidh cumraíochtaí stoc; leanann orduithe tionscadail féilire cloch mhíle conartha.

C: An bhfuil cothabháil an chuisnithe difriúil ag an scála seo?

A: Níl, is é an lúb an dearadh séalaithe céanna; seiceálacha leibhéil sé mhí agus athruithe sreabhán dhá bhliain i bhfeidhm.

C: An féidir veain 400V agus trucail 800V a ghearradh ag an am céanna?

A: Sea, clúdaíonn DC200-1000V an dá cheann; idirbheartaíonn gach críochfort a voltas agus a sruth féin, agus mar sin roinneann cabhlaigh mheasctha an linn go glan.

C: Cén Aga fónaimh is féidir linn conradh a dhéanamh dó?

A: Luann AMPPAL spriocanna Aga fónaimh i gconarthaí tionscadail, tacaithe ag feisteáin spártha agus diagnóisic chianda.

C: Ar seoladh AMPPAL ar an scála seo roimhe seo?

A: Tá - 500 aonad leacht-fhuaraithe do thionscadal hidrigine glas NEOM agus 200+ stáisiún i bhfeidhm.
