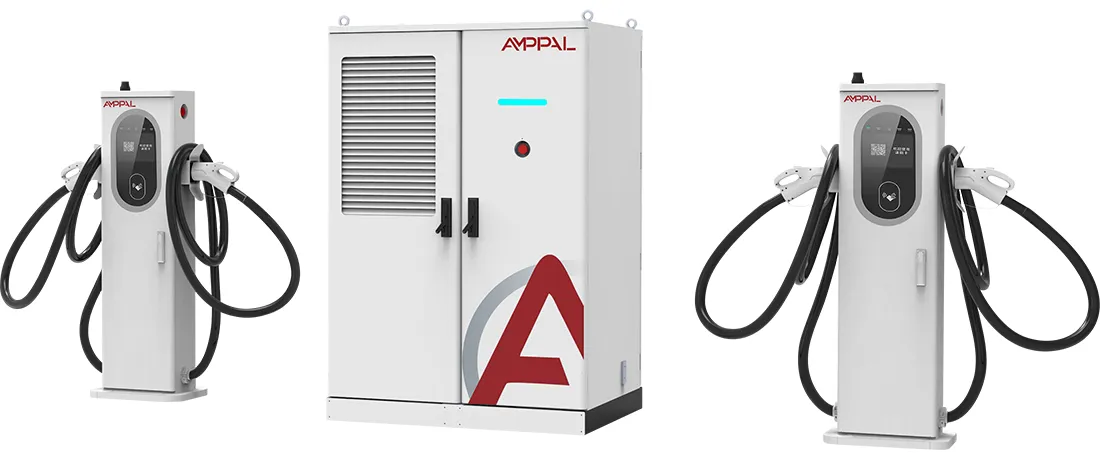

480kW Córas Cumhachta Muirearú Fast DC Leacht-Cooled do Líonraí Tráchtála EV

An Cruach 480kW S2 i dTéarmaí Simplí

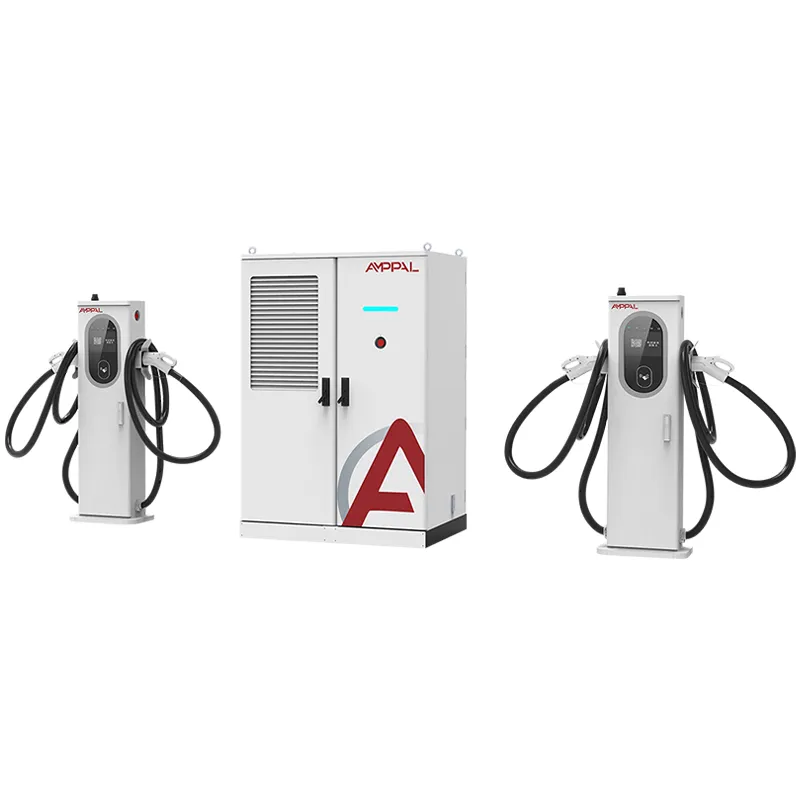

Is stack muirir 480kW é an AF-DC-480-LC-S2 le rogha amháin d'aon ghnó: tá gach teirminéal fuaraithe ag 600A, agus ritheann an lúb fuaraithe tríd an gcábla agus an gunna, ní hamháin an modúl cumhachta. Cothaíonn an príomh-chomh-aireachta 1850 x 1850 x 1000mm an sruth chuig teirminéil a fhanann tanaí go leor chun go n-ardóidh tiománaí le lámh amháin.

Tá an fhisic unforgiving. Tá thart ar 240mm² de thrasghearradh seoltóra ag teastáil ó shruth 600A DC trí copar; fillte i insliú, tá meáchan cábla aer-fuaraithe den mhéid sin thart ar 7-8kg in aghaidh an mhéadair agus tá sé righin go leor chun dul i ngleic leis an úsáideoir. Brúigh an sruth céanna trí chábla níos tanaí agus téann an copar thar 90°C laistigh de nóiméid.

Briseann fuarú leachtach an trádáil sin. Scaipeann an chuisnithe taobh istigh den jacket, iompraíonn sé an teas ag an bhfoinse, agus ligeann don seoltóir crapadh go méid praiticiúil. Is é an toradh ná solas cóimeála gunna-agus-cábla atá go leor chun plug-in aon-láimhe ag 600A.

Cad a Athraíonn Cáblaí Leacht-fhuaraithe 600A do Do Shuíomh

Eirgeanamaíocht aonláimhe: tá an gunna agus an cábla leacht-fhuaraithe thart ar 60% níos lú ná cóimeáil aerfhuaraithe atá rátáilte don sruth céanna, rud atá tábhachtach ar laethanta sealaithe 16 uair an chloig.

Fanann teocht an chábla gar do 40 ° C ag 600A leanúnach, agus mar sin ní laghdaíonn an seaicéad rubair, ní íslíonn an cónascaire, agus fanann friotaíocht teagmhála cobhsaí.

Sroicheann cáblaí níos tanaí a thuilleadh: tá cábla leachtach 5-méadar fíor-solúbtha, mar sin feidhmíonn críochfort amháin calafoirt luchtaithe tosaigh agus cúil gan an dara gunna.

Séalaítear an lúb fuaraithe: bogann caidéal beag agus radaitheoir taobh istigh den chríochfort an chuisnithe ag ráta sreafa seasta, gan aon chiller, gan aon bhreisiú uisce agus gan aon phluiméireacht sheachtrach.

Is é 600A marthanach an pointe: i gcás ina gcaithfidh gunnaí aer-fhuaraithe meath tar éis 15-20 nóiméad de shruth iomlán, coinníonn an teirminéal leachtach 600A chomh fada agus a iarrann an fheithicil.

Ligeann an linn 480kW taobh thiar de dhá trucail 800V nó trí sedan tharraingt ag an am céanna gan ocras a chéile.

Sonraíochtaí Teicniúla

Cúig Phróifíl Suímh ar Chóir Breathnú ar an S2

Luchtairí mórbhealaigh suaitheanta ina ndéanann úinéirí EV préimhe breithiúnas a thabhairt ar an suíomh de réir meáchain láimhseála agus stiffness cábla.

Lánaí iosta le haghaidh veaineanna agus trucailí leictreacha le hailtireacht 800V a tharraingíonn 600A ar feadh 30-60 nóiméad.

Suímh conairí a chaithfidh seisiúin thapa chúl le cúl a chothú gan derating teirmeach.

Ceapacha uirbeacha daingean mar a gcuirfeadh cáblaí fada, righin aer-fhuaraithe bac ar an mbá in aice láimhe.

Stáisiúin taispeántais ina dteastaíonn ón oibreoir an meáchan cábla is ísle is féidir do thiománaithe scothaosta.

Laistigh den Lúb Cábla Leacht-fhuaraithe

Tosaíonn an lúb taobh istigh den chríochfort: brúnn caidéal DC an chuisneoir trí phíobán a ritheann fad iomlán na seaicéad cábla, fillteann sé bloc teagmhála an chónascaire, agus filleann sé ar radaitheoir beag aer-fhuaraithe. Déantar monatóireacht ar ráta sreafa agus ar theocht inlet, agus ritheann an caidéal gach uair a bhíonn an críochfort plugáilte isteach, ní hamháin le linn muirir.

Baintear teas san áit a gcruthaítear é. Suíonn an bloc teagmhála 600A, an seoltóir cábla agus an hanla taobh istigh den lúb, agus mar sin ní théann aon cheann acu thar 45 ° C, fiú ar lá 50 ° C. I gcodarsnacht leis sin, cuireann fuarú aer teas isteach sa seaicéad cábla agus braitheann sé ar aer comhthimpeallach a d'fhéadfadh a bheith te cheana féin.

Toisc go bhfuil an lúb séalaithe agus gur sreabhán tréleictreach neamhsheoltach é an chuisnithe, níl aon uisce ann, níl aon chonair chreimthe ann, agus níl aon riosca reo síos go dtí -25 ° C. Sonraíonn AMPPAL an sreabhán agus an rátáil píobáin, agus déantar tástáil brú ar an gciorcad sa mhonarcha sula ndéantar an cliathbhosca.

An Rian Páipéir: Deimhnithe agus Tuarascálacha Tástála

Clúdaíonn deimhnithe CE, TUV, CB, CCC agus UL an AF-DC-480-LC-S2, agus iompraíonn an gunna leacht-fhuaraithe a dheimhniú cónascaire féin.

Déantar tástáil brú ar an gciorcad fuaraithe ag brú oibriúcháin 2x, agus déantar an tionól píobáin a sampláil ar thástáil flex 20,000-timthriall.

Déantar friotaíocht inslithe ag 1000VDC agus leanúnachas talún a sheiceáil ar gach aonad.

Ritheann bailíochtú teirmeach 600A leanúnach ar feadh 8 n-uaire an chloig ar an mbanc ualaigh, le taiscéalaithe ar chábla, gunna agus cónascaire.

Tá IP54 in aghaidh an IEC 60529 agus díolúine borrtha in aghaidh an IEC 61000-4-5 mar chuid den taifead tástála baisc.

Seoltar tuarascálacha tástála leis an mbaisc le haghaidh custaim, árachais agus páipéarachas eangaí.

Ocht gCéim Táirgthe don Chomh-Aireacht S2

Déantar painéil imfhálaithe a léasair-ghearradh ar mheaisíní TRUMPF agus foirmithe CNC.

Faigheann caibinéid an bailchríoch lasmuigh atá brataithe le púdar.

Cruinníonn modúil chumhachta ar an líne DC tiomnaithe.

Tógtar an gunna agus an cábla leacht-fhuaraithe ar bhinse glan ar leith le líonadh an chuisnithe séalaithe.

Tá barraí bus agus úmacha ard-srutha suiteáilte le huirlisí atá faoi rialú chasmhóiminte.

Leagann robots FANUC modúil, agus déantar tástáil bhrú ar lúb an chuisnithe tar éis sreangaithe.

Déantar próifílí firmware agus OCPP a splancadh agus a mheaitseáil le do inneall.

Sular féidir an t-iniúchadh agus an cliathbhosca deiridh a dhéanamh, déanfar banc ualaigh 48 uair an chloig a dhó isteach ag 480kW.

An fiú 600A é? Freagra Dhíreach

Ceannaigh an S2 má lódálann do shuíomh 600A: trucailí 800V, sedan préimhe, nó conair le seisiúin thapa cúl le cúl. Is é sin an t-aon choinníoll ina n-íocann crua-earraí cábla leachta as féin, de ghnáth laistigh de 12-18 mí ar úsáid amháin.

Ná ceannaigh é má tá do thrácht ag gluaisteáin 400V faoi bhun 250A. Cosnóidh aonad 480kW aer-fuaraithe nó an críochfort measctha S1 níos lú, agus is só le cothabháil é gunna leachtach 600A nach bhfeiceann 600A riamh. Ná ceannaigh é mura bhfuil d’fhoireann in ann seiceáil 15 nóiméad ar chuisneoir a rith gach sé mhí.

Má tá tú fós ag meáchan an S1 i gcoinne an S2, cuimhnigh go gcoimeádann an S1 críochfoirt aerfhuaraithe ar fáil agus nach bhfuil an S2. Is é an S2 an freagra fadtéarmach níos glaine a luaithe a chinneann tú go bhfuil an suíomh uile-phréimhe.

Cúig Chúis Choincréiteacha chun an S2 a Cheannach ó AMPPAL

Tá an 480kW S2 tógtha sa mhonarcha Yueqing céanna a sholáthair 500 aonad fuaraithe leacht do thionscadal hidrigine glas NEOM san Araib Shádach.

Am luaidhe 15-20 lá oibre agus MOQ aon-aonad le haghaidh cumraíochtaí stoic.

An pacáiste deimhnithe iomlán agus an leathán sonraí cábla leachtach leis an aonad.

200+ stáisiún i líonra oibriúcháin AMPPAL féin, mar sin cuireann sonraí teip allamuigh isteach sa dearadh arís.

Praghsáil EXW, FOB Ningbo nó CIF le hinnealtóir ainmnithe ar feadh shaolré an tionscadail.

Conas na Longa S2: Crating agus Luchtú Coimeádán

Tomhaiseann príomh-chomh-aireachta S2 1850 x 1850 x 1000mm agus seoltar é i gcliathbhosca sraithadhmaid athneartaithe atá rátáilte le haghaidh barrchruachta. Taistealaíonn gach teirminéal leacht-fhuaraithe ina bhosca cúr-líneáilte féin agus lúb an chuisnithe réamhlíonta agus séalaithe.

Is é S2 amháin le dhá chríochfort an leagan amach caighdeánach coimeádán 40 troigh; boltaítear an cliathbhosca leis na ráillí urláir agus tá na boscaí teirminéil strapáilte in aice leis. Tá an meáchan comhlán in aghaidh an tacair thart ar 1300-1500kg.

Doiciméid seolta: sonrasc tráchtála, liosta pacála, bille luchta, deimhniú tionscnaimh agus tuarascálacha tástála baisc. Luaímid EXW, FOB Ningbo nó CIF.

Tá Cothabháil Chuisnithe mar chuid den Phacáiste Barántas

Clúdaíonn an bharántas 2 bhliain an chruach, na críochfoirt, na modúil agus an ciorcad séalaithe.

Loingeas feisteáin athlíonta chuisnithe agus teanntáin píobáin laistigh de 3-5 lá oibre; foilsíonn an mhonarcha an tsonraíocht sreabhán ionas gur féidir leat a fháil go háitiúil.

Clúdaíonn seiceálacha iargúlta ráithiúla treochtaí teochta an chuisnithe, a chaitheann caidéil bratach go luath.

Soláthraítear an seicliosta seirbhíse 6 mhí (leibhéal an chuisnithe, clampáin píobáin, caitheamh cónascaire) i gcúig theanga.

Ceanglaíonn cainéal tiomnaithe WhatsApp tú leis an innealtóir iar-díolacháin a bhfuil do shraithuimhreacha ar eolas aige.

Láimhseáil Gunnaí Leacht-fhuaraithe: Mícheart vs Ceart

Mícheart: Ag baint úsáide as uisce sconna nó chuisnithe cineálach sa lúb. Ar dheis: Bain úsáid as ach an sreabhán tréleictreach a shonraíonn AMPPAL; braitheann na rónta caidéil agus an rátáil píobáin air.

Mícheart: Coil an cábla leacht go docht ar an talamh idir seisiúin. Ar dheis: Lig dó luí árasán nó crochadh ar an hook soláthraithe; cornaí daingean kink an hose istigh.

Mícheart: Ag glacadh leis go bhfuaraíonn an teirminéal é féin agus é díphlugáilte. Ar dheis: Stopann an caidéal nuair a dhugtar an gunna; coinnigh an teirminéal faoi scáth chun teas a sheachaint sáithithe roimh an gcéad plug-in eile.

Mícheart: Aonad aerfhuaraithe as stoc a chur in ionad gunna leachta caite. Ar dheis: Tá an cuan críochfoirt S2 sreangaithe agus fuaraithe le haghaidh gunnaí leachtacha; bain úsáid as an aonad comhoiriúnaithe 600A.

Mícheart: Gan bacadh leis an seic sé mhí toisc go bhfuil an lúb séalaithe. Ar dheis: Seiceáil leibhéal, teanntáin agus caitheamh cónascaire; tá caidéal teipthe i bhfad níos saoire a athsholáthar ná cónascaire leáite.

Aiseolas Oibreora Tar éis Sé Mhí de Sheirbhís 600A

Reáchtáil oibreoir conaire Ollannach dhá S2 ag plás seirbhíse ó Lúnasa 2025. Thomhais oibritheoir an phointe luchtaithe teocht an chábla gunna ag 42°C tar éis seisiún 40 nóiméad 600A i dtimpeallacht 28°C, agus rinne tiománaithe trácht ar an láimhseáil solais. A ngearán: tá an pedestal críochfoirt trom le tógáil le linn cothabhála eochaircheap.

Dúirt forbróir suímh de chuid na Stát Aontaithe a rinne tástáil ar chomhoiriúnacht NACS gur shroich an cábla leacht 5-méadar an calafort cúil piocadh gan an trucail a athshuíomh, rud nach raibh siad ag súil leis ó ghunna 600A. Chuir siad in iúl gur am luaidhe páirteanna spártha an príomhriosca agus d’ordaigh siad teirminéal spártha amháin leis an gcruach.

Bhrúigh iosta na hAstráile a bhí ag rith leoraithe bóithre troma an S2 ag 600A iomlán i bhfuinneoga trí huaire. Coinníodh sonraí teirmeacha, ach theastaigh píobán níos faide ó innealtóir an tsuímh; Cuireann AMPPAL cáblaí leachtacha 7-méadar ar fáil anois mar mhír líne saincheaptha.

600A Cábla Leachtach Ceisteanna Coitianta

C: Cén fáth nach bhfuil 600A ach praiticiúil le fuarú leachtach?

A: Ag 600A sroicheann na caillteanais copair thart ar 25kW in aghaidh an 100 méadar de chábla, agus ní féidir leis an aer an teas sin a iompar as gunna láimhe.

C: Cé chomh trom is atá an gunna?

A: Tá an tionól leachtach iomlán thart ar 60% níos éadroime ná ceann coibhéiseach aer-fuaraithe, éadrom go leor le húsáid aon-láimhe.

C: An gá an chuisnithe a athrú?

A: Gach 2 bhliain nó 40, 000 seisiún, cibé acu is túisce; soláthraíonn an mhonarcha an trealamh athlíonta.

C: Cad a tharlaíonn má theipeann ar an gcaidéal?

A: Derates an críochfort go leibhéal sábháilte agus tuairiscíonn sé an locht thar OCPP; is cuid allamuigh é an caidéal.

C: An féidir leis an S2 dhá thrucail 800V a ghearradh ag an am céanna?

A: Sea, scoilteann an linn snámha 480kW idir críochfoirt, agus faigheann gach lána 600A an méid a iarrann sé suas go dtí teorainn na linne.

C: An bhfuil an cábla fada go leor le haghaidh calafoirt chúl?

A: Is é an caighdeán 5 méadar, agus tá 7 méadar ar fáil mar ordú saincheaptha.

C: An ndéanann aimsir fuar difear don chuisnithe?

A: Níl. Tá an sreabhán tréleictreach rátáil go -25 ° C agus tá an lúb séalaithe, mar sin níl aon riosca reo ann.

C: Cad é an t-am luaidhe?

A: 15-20 lá oibre le haghaidh cumraíochtaí stoc tar éis daingnithe agus taisce.
