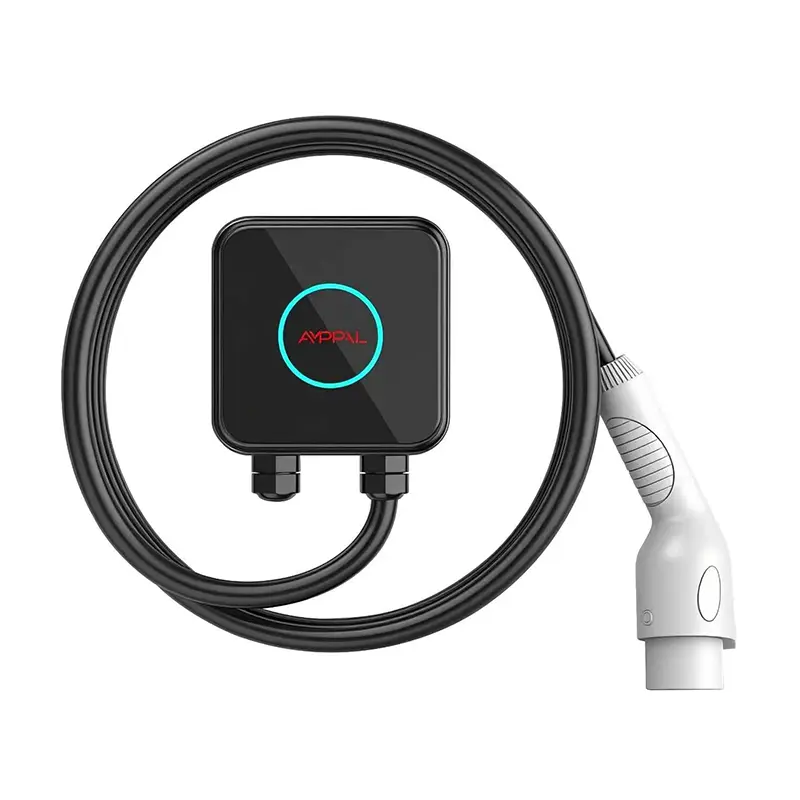

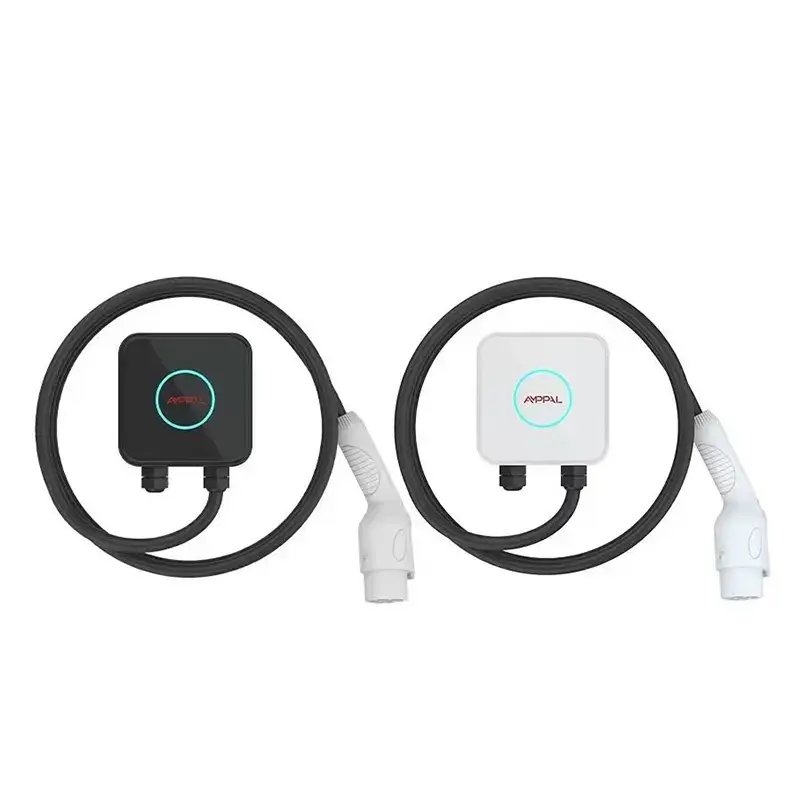

3.5kW Compact Wallbox AC EV Charger le haghaidh Muirearú Baile agus Oifige

Cad É An Muirear Seo (Agus Cé É Atá Leis)

Tá bosca 150 faoi 150 faoi 65 mm thart ar mhéid úrscéal clúdach crua tiubh nó ródaire baile. Is é sin comhlacht iomlán an Dlúth AMPPAL 3.5kW - gach comhpháirt, sealaíochta sábháilteachta agus bord rialaithe taobh istigh de.

Tá an chuid is mó de na boscaí balla ar an margadh trí nó cúig huaire an méid seo. I mbá íoslach cramped, in aice le téitheoir uisce, nó ar bhalla leath mhéadar ar leithead, cinneann an difríocht sin an féidir leat charger a shuiteáil ar chor ar bith.

Thógamar an t-aonad seo do na spásanna a ndéanann gach duine eile neamhaird orthu: bánna cúnga páirceála condo, seanfhoirgnimh árasán gan seomra leictreach, tuirlingthe staighre, fiú balla clós roinnte. Má tá leithead saor in aisce 150 mm ag do bhalla, tá spás ann don charger seo.

Cén Fáth a n-Athraíonn Compactness Extreme Do Shuiteáil

Ní cleas styling é méid beag. Athraíonn sé matamaitic fhisiceach shuiteáil charger EV ar cheithre bhealach.

Gcéad dul síos, airde gléasta. Téann aonad domhain 65 mm níos lú ón mballa, agus mar sin is féidir leis suí i bpasáiste gan bac a chur ar thrácht coise - in aice le staighre san íoslach, áit a mbeadh bosca domhain 120 mm ag dul isteach sa siúlán.

Sa dara háit, luíonn sé taobh istigh de imfháluithe atá ann cheana féin. Tá an Comhshocrú suite ag conraitheoirí san Iodáil agus sa Pholainn taobh istigh de chomh-aireachta dáileacháin miotail a bhí ann cheana féin, á chosaint ó aimsir agus ó loitiméireacht gan saoirseacht nua.

Tríú, ródú cábla. Téann an cábla isteach agus amach in aice leis an mballa, mar sin tá cuma glan ar rith seoladáin dromchla agus níl ach dhá phlocóid bhalla ag teastáil uaidh.

Ceathrú, meáchan. Ag thart ar 1 kg, socraítear an t-aonad le ceithre scriúnna isteach i plástarchlár nó bríce; ní gá dul sa tóir ar ghraí nó ar dhruileáil go coincréit.

Cad atá taobh istigh de charger seo beag

Is stáisiún muirir Mód 3 in aghaidh an IEC 61851-1:2017 é an Charger AC EV AC EV Dlúth 3.5kW le haghaidh Muirir Baile agus Oifige. Ní thiontaíonn sé AC go DC - fanann an post sin sa charr. Is é an rud a dhéanann sé ná an croitheadh ​​láimhe sábháilte a bhainistiú: comhartha píolótach, rialú sealaíochta, seiceáil leanúnachais talún, agus stad uathoibríoch nuair a bhíonn an luchtú críochnaithe nó nuair a bhíonn locht le feiceáil.

Gan aon chlaochladán agus gan aon chéim cumhachta DC, crapadh an t-imfhálú go suntasach. Tá an t-ualach teirmeach ag 3.5kW measartha: tá an tithíocht ina bhlaosc teirmeaplaisteach rátáilte UL94 V-0 (lasair-retardant), agus scaipeann teas trí dhromchla an cháis gan lucht leanúna.

Ciallaíonn IP54 go seasann an t-aonad deannaigh agus splancscáileán uisce ó aon treo - ní báite, ach téann báisteach, comhdhlúthú agus glanadh píobáin síos go héasca. Tá an bord rialaithe brataithe comhréireach mar chaighdeán, neamhghnách ag an bpraghas seo, agus mar sin maireann sé garáistí cósta tais.

Sonraíochtaí Teicniúla

An Cá mbaineann an Charger 150 mm seo (agus an áit nach bhfuil sé)

Tá na cásanna úsáide réalaíocha sainiúil, agus liostaímid iad go soiléir.

1) Cuanta príobháideacha caola in íoslaigh árasáin, go háirithe i bhfoirgnimh níos sine san Eoraip agus in Oirdheisceart na hÁise, áit nach bhfágann aisle 2.2 m aon bhalla.

2) Dara tithe agus tithe saoire ar sholáthar aon phas 16A.

3) Áiteanna páirceála ar cíos nuair is mian leis an tiarna talún lorg íosta agus aonad inbhainte.

4) Ballaí gharáiste roinnte le coirí, softeners uisce nó caibinéid uirlisí.

5) Iostaí cabhlaigh ag rith suiteáil phíolótach saor sula dtiomantas do threalamh lánmhéide.

I gcás nach mbaineann sé leis: carr trí phas 22kW, láithreán nach bhfuil ach cumhacht 3 phas ar fáil (is aonad aon phas 220VAC amháin é seo), nó cabhsa ina bhfuil fíor-riachtanas le muirearú níos tapúla i rith an lae.

Mar a Láimhseálann an Comhdhlúthú Teas, deannach agus Uisce

Trí rogha innealtóireachta a fhágann go n-oibreoidh mionmhéideanna lasmuigh in aice láimhe.

Teas: ag 3.5kW fanann an caillteanas iomlán scaipthe faoi 40W faoi lánualach. Déantar an cás a dhúbailt mar heatsink - seolann dromchlaí inmheánacha iomaireach teas chuig an aghaidh lasmuigh, agus léiríonn tástálacha ualaigh teocht an dromchla faoi bhun 55C ag 35C comhthimpeallach.

Deannach agus uisce: tagann an rátáil IP54 ó chlúdach tosaigh gasketed agus faireoga cábla a chlampálann an truaill chábla, ní potting eapocsa. Coinníonn sé sin an t-aonad inseirbhíse - is féidir le teicneoir é a oscailt, sealaíochta a mhalartú, agus é a dhúnadh gan uirlisí monarchan.

Deimhniú agus Dearbhú Cáilíochta

Marcáilte agus tástáladh CE go IEC 61851-1:2017, an caighdeán rialaithe le haghaidh trealamh muirir AC Mód 3.

Tá rátáil inadhainteachta UL94 V-0 ag ábhar tithíochta - ní chothóidh an cás lasair, rud a chothaíonn fíor in íoslaigh roinnte.

Gabhann gach aonad tástáil sábháilteachta leictreach 100%: leanúnachas cré, friotaíocht inslithe ag 500V DC, agus seastán tréleictreach ag 1.5kV.

Déantar aonaid shamplacha faoi thástáil spraeála salainn 96 uair an chloig agus tástáil seasmhachta sealaíochta 500,000 timthriall inár saotharlann.

Seiceálacha cigireachta ag teacht isteach teagmhálaithe, MCU agus braiteoirí reatha i gcoinne deimhnithe bhaisc; déantar an ráta diúltaithe a logáil trí chrannchur.

Tá deimhnithe CE, TUV, CB agus UL ag an monarcha don teaghlach AMPPAL, arna iniúchadh ag comhlachtaí seachtracha dá dtugtar fógra.

Conas a Dhéantar an Charger (8 gCéim)

Ritheann táirgeadh ag ár ngléasra Yueqing (Zhejiang, 'príomhchathair na bhfearas leictreach') ar sheicheamh seasta:

1) Tionól PCB SMT le cigireacht uathoibrithe solder-greamaigh.

2) Cur i bhfeidhm agus leigheasadh sciath comhréireach.

3) Sealaíochta, braiteoir agus bord MCU atá feistithe sa leath tithíochta cúil.

4) Cábla gland agus cábla 5m suiteáilte, chasmhóiminte-rialaithe.

5) Tástáil fheidhmiúil uathoibrithe ag 230V le ualach feithicle insamhlaithe.

6) Tástáil sábháilteachta 100% ardphota agus leanúnachas talún.

7) Amharciniúchadh agus marcáil léasair sraithuimhir.

8) Pacáilte le trealamh gléasta agus cárta mearthosaithe, pailléidithe tar éis seiceáil samplach dóite 24 uair an chloig.

Láimhseálann línte le cúnamh robot a sholáthraítear le comhpháirtithe FANUC (Shanghai) agus TRUMPF (An Ghearmáin) leathánmhiotal dár stáisiúin níos mó; ritheann an Comhshocrú ar líne AC tiomnaithe. Sáraíonn acmhainn bhliantúil gléasra aon mhilliún aonad.

Treoir Mhéadaithe: An leor 3.5kW duit?

Bímis díreach: Is muirear mall é 3.5kW de réir caighdeáin nua-aimseartha. Oireann sé do charranna a pháirceálann thar oíche - comaitéirí, hibridí plug-in agus EVanna cathrach le cadhnraí inúsáidte 20-40 kWh.

Ná ceannaigh é má sháraíonn do thiomáint laethúil thart ar 150 km gan aon mhuirearú eile. Sa chás sin is é Compact 7kW nó stáisiún 11kW/22kW an moladh macánta.

Déan é a scipeáil freisin má tá sreangú 3 phas ag do theach agus má ghlacann do charr le 11kW - ​​is é an bosca balla an bac.

Cad a dhéanann an t-aonad seo an glaoch ceart: spás fisiciúil daingean, ciorcad aon phas 16A nach n-uasghrádóidh tú, nó maoin thánaisteach a bhfuil gá le charger saor, neamhfheiceálach.

Cén fáth Roghnaigh AMPPAL Thar Muirearóirí Dlúth Cineálach

Monarcha go díreach ó Zhejiang Anfu New Energy Technology Co., Ltd. (a bunaíodh in 2014, fiontar speisialaithe ar an leibhéal náisiúnta) - déileálann tú leis an monaróir, ní cuideachta thrádála.

Am luaidhe caighdeánach 15-20 lá oibre; seoltar samplaí d'aer i 3-5 lá oibre.

Fáilte roimh OEM agus ODM: lógó, fad cábla, cineál breiseán (Cineál 1/Cineál 2/GB/T) agus dath ó 100 aonad.

Pacáiste doiciméad: Dearbhú CE, tuarascáil tástála IEC 61851-1, lámhleabhar, deimhniú iniúchta monarchan do chustaim.

Teist easpórtála chuig 40+ tír lena n-áirítear UAE, an Araib Shádach, an Rúis, an Ghearmáin, an Fhrainc, an Mhalaeisia, an Téalainn, Vítneam, Meicsiceo agus an Bhrasaíl; Is comhpháirtithe tagartha iad NEOM agus Sime Darby.

MOQ ó 1 aonad le haghaidh tástála; sraitheanna toirte ó 50 agus 500 aonad.

Pacáistiú agus Loingseoireacht

Seoltar gach aonad i gcartán 210 x 210 x 120 mm a mheá thart ar 1.6 kg le charger, cábla 5m, trealamh gléasta agus lámhleabhar. Tá an bosca cairdiúil le cúiréireachta, mar sin fanann lasta aeir saor: cruachann 40 aonad isteach i mbá amháin beartán 0.1 m3.

Maidir le lasta farraige, lódálann 1,200 aonad isteach i gcoimeádán 20 troigh ar 24 pailléid shrink-fillte, 50 cartán an ceann.

Téarmaí trádála: FOB Ningbo nó Shanghai, EXW nó CIF ar iarratas. Clúdaíonn páipéarachas sonrasc tráchtála, liosta pacála, dearbhú CE agus deimhniú tionscnaimh; láimhseálann muid L/C agus D/P go rialta.

Tacaíocht Tar éis Díolacháin agus Barántas

Barántas caighdeánach 2 bhliain ar lochtanna déantúsaíochta; comhaontaíodh saothair agus seoladh fillte in aghaidh an cháis.

Páirteanna breise (seoladh, bord rialaithe, cábla) seolta laistigh de 7 lá oibre; aer tosaíochta don Eoraip agus don Mheánoirthear.

Diagnóis cianda saor in aisce: seol grianghraf nó físeán den locht LED agus freagraíonn ár n-innealtóirí laistigh de lá gnó amháin.

Tá cothabháil an úsáideora éadrom: seiceáil truaill an chábla le haghaidh gearrthacha, déan scriúnna balla níos doichte, deannach a shéideadh dhá uair sa bhliain.

Tá conarthaí sínte baránta agus seirbhíse ar an láthair ann do dhéileálaithe sa Ghearmáin, sa Fhrainc agus san UAE.

Nótaí Suiteáil agus Úsáide

Mícheart: sruthlú gléasta i gcoinne balla adhmaid agus na gaothairí cúil clúdaithe. Ar dheis: fág bearna aeir 30 mm agus coinnigh gaothairí soiléir - cosnaíonn IP54 in aghaidh uisce, ní bac ar shreabhadh aeir.

Mícheart: an charger a phlocáil isteach i soicéad baile trí oiriúntóir. Ar dheis: sreang crua é chuig scoradán tiomnaithe 16A (cineál A nó B RCD, 30 mA) ionas go n-oibríonn an tseiceáil leanúnachais talún mar atá deartha.

Mícheart: an cábla 5m a fhuarú go docht ar an gcruachán agus é á mhuirearú. Ar dheis: díscor go hiomlán roimh sheisiún; teasaíonn cábla coiled faoi ualach aníos agus féadann sé an gearradh amach teirmeach a thuisliú.

Mícheart: gléasta go hiomlán nochta do bháisteach cothrománach. Ar dheis: suiteáil faoi chlúdach nó i bhfoscadh páirceála; Glacann IP54 le spraeáil, ní uaireanta an bháisteach tiomána.

Mícheart: an cónascaire a scaoileadh ar an urlár ina dtiomáineann gluaisteáin thar é. Ar dheis: stóráil an gunna ina choimeádán ionas go bhfanfaidh na bioráin glan agus tirim.

Cad a Deir Custaiméirí Tar éis é a shuiteáil

Chuir bainisteoir réadmhaoine i Vársá sé aonad isteach in íoslach árasán ó na 1970idí an fómhar seo caite. Lig an leithead 150 mm dó luchtairí a fheistiú idir na cláir fhiús agus an staighre - ní fhéadfadh aon stáisiún lánmhéide an láthair sin a áitiú. A nóta: bhí an cábla seasta gearr don bhá deiridh, agus mar sin fuair an dara baisc cáblaí 7m.

Úsáideann déileálaí gluaisteán i Penang an Compact mar charger taispeána seomra taispeána. 'Feiceann custaiméirí é in aice le clúdach bog agus faigheann siad an méid láithreach,' a deir sé. Mionghearán: tá an fáinne stiúir geal i seomra taispeána dorcha, agus téipeann sé thar an oíche é.

Gearrann úinéir campála sa Bhaváir a hibrideach breiseán ag seid gairdín ar chiorcad 16A. Tar éis séasúr amháin báistí agus -8C sioc, náid lochtanna; admhaíonn sé gurb é an bharántas 2 bhliain a thug an imní dó - rud a mholaimid gan leictreoir, cé gur oibrigh sé.

CCanna

C: An féidir leis an charger 3.5kW seo a reáchtáil ar soicéad tí?

A: Ní hea. Caithfidh sé a bheith crua-sreangaithe chuig ciorcad tiomnaithe 16A le RCD.

C: Cé mhéad raon in aghaidh na huaire a chuireann 3.5kW leis?

A: Thart ar 14-15 km ag 230V; líonann ceallraí 30 kWh i thart ar 8.5 uair an chloig.

C: An bhfuil an t-imfhálú i ndáiríre lasair-retardant?

A: Tá - UL94 V-0, an rang inadhainteachta is airde le haghaidh plaistigh.

C: An féidir liom é a shuiteáil lasmuigh?

A: Faoi dhíon nó foscadh, tá; Láimhseálann IP54 splancscáileán agus deannach, ní báisteach cothrománach leanúnach.

C: An oibríonn sé le gach branda EV?

A: Oibríonn aon EV atá comhoiriúnach le Mód 3 AC leis an malairt breiseán a ordaíonn tú: Cineál 1, Cineál 2 nó GB/T.

C: Cén fáth nach bhfuil ach 16A in ionad 32A?

A: Tá an comhlacht 150x150x65 mm optamaithe go teirmeach le haghaidh 16A; clúdaíonn an Comhshocrú 7kW 32A sa lorg céanna.

C: Cad a tharlaíonn má thuileann an RCD meánmhuirear?

A: Stadanna luchtaithe agus taispeánann stiúir locht; ní atosóidh sé ach amháin tar éis an locht a ghlanadh.

C: An féidir liom é a aistriú go dtí réadmhaoin ar cíos níos déanaí?

A: Tá - ceithre scriúnna agus nasc caighdeánach 16A; déanann leictreoir an t-aistriú i thart ar 20 nóiméad.
